GEDA Roon RON92D Assembly Instructions

Istruzioni di montaggio modelli ad un tirante
Assembly instructions for model with one tie
2
3
7
7
GEDA S.R.L.
Via Maestri del Lavoro, 16/18
Z.I. Porcia Ovest - 33080 Porcia (PN) Italy
• CHIUDERE L'INGRESSO DELL'ACQUA.

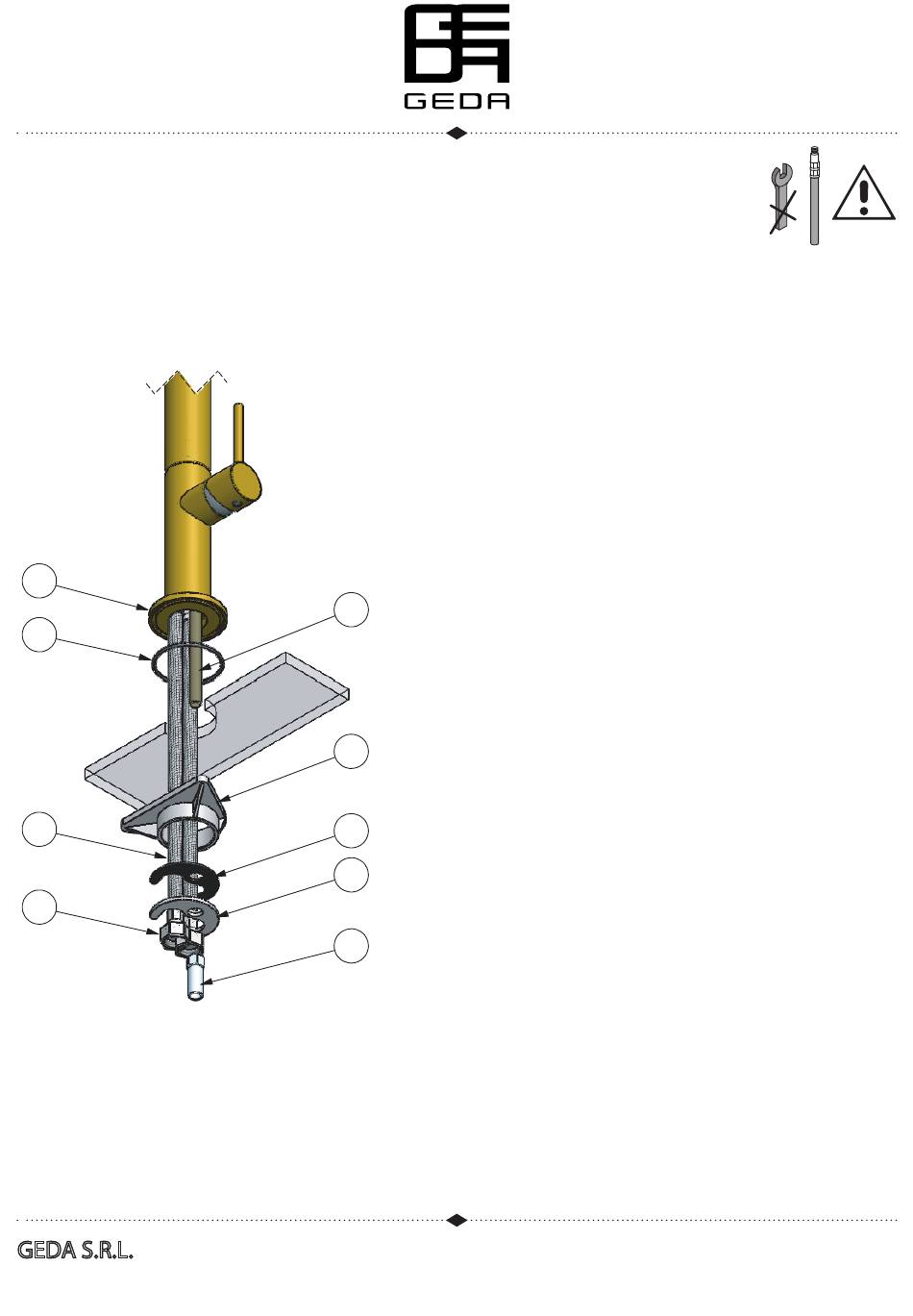

• AVVITARE IL TIRANTE 1 CONTENUTO NEL KIT DI
FISSAGGIO, LE PROLUNGHE (SE PRESENTI) E I FLESSIBILI 7
• INSERIRE LA GUARNIZIONE 3 NELL'ANELLO DI BASE 2.
• POSIZIONARE IL MIX IN CORRISPONDENZA DEL FORO DEL
LAVELLO.
• INSERIRE IL TRIANGOLO RINFORZO 8 (SE PRESENTE)
• INSERIRE LA GUARNIZIONE IN GOMMA 4 NEL TIRANTE 1.
• INSERIRE LA FLANGIA 5 NEL TIRANTE 1.
• FISSARE IL TUTTO AVVITANDO IL CONTRODADO 6 SUL
TIRANTE 1.
• COLLEGARE I FLESSIBILI 7 ALLA RETE IDRICA O AI
RUBINETTI
NON IN DOTAZIONE)
GUARNIZIONI DI TENUTA.
1
• RIAPRIRE L'INGRESSO DELL'ACQUA.
8
• CLOSE THE WATER INLET
4
• TIGHTEN THE TIE 1 CONTAINED IN THE FIXINGKIT, THE
EXTENSIONS (IF ANY) AND FLEXIBLES 7
• INSERT THE GASKET 3 INTO THE BASE 2
5
• PLACE THE MIXER IN THE HOLE SINK
• INSERT THE TRIANGLE REINFORCEMENT 8 (IF ANY)
• INSERT THE RUBBER GASKET 4 IN TIE 1
6
• INSERT THE FLANGE 5 IN TIE 1
• SECURE ALL TIGHTENING THE NUT 6 ON THE TIE 1
• CONNECT HOSES 7 TO THE WATER OR WASH BASIN/ SINK
FILTER AND PIVOT (NOT SUPPLIED) AND CHECK THE
SEALING GASKETS
• RE-OPEN THE WATER INLET
Phone +39 0434 923077
Fax +39 0434 591923
SOTTOLAVABO/LAVELLO FILTRO E SNODO(
E VERIFICARE LA PRESENZA DELLE
