Summary of Contents for ToupTek Astro StellaVita

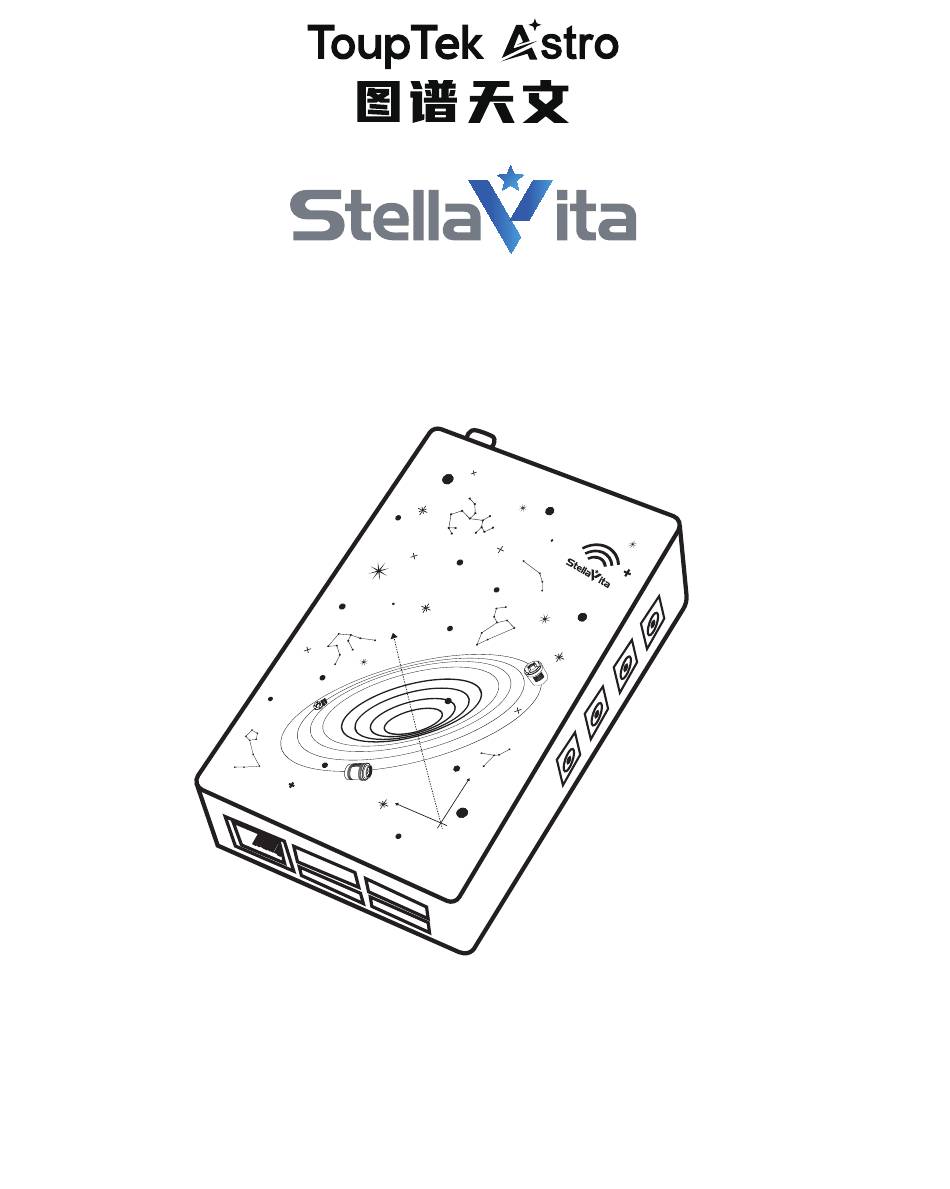

- Page 1 Quick Start Guide 天文智能控制器快速指南 尊敬的StellaVita用户，感谢您购买并使用本产品。本文介绍StellaVita相关使用说明。 如果想了解更多信息，请访问图谱天文官网：https://www.touptek-astro.com/。若在 使用过程中遇到任何问题，欢迎通过购买渠道或电子邮件联系图谱天文获得帮助。...
- Page 2 W i F i 天 线 SMA接孔 RESET键 SD Card RESET灯 Type-C接口 SD卡槽 (目前暂未开放) 可用于固件升级与图像存储 StellaVita目前设备兼容说明: 1.使用SDK兼容的制造商/设备： ToupTek Astro （全设备） 、ZWO （相机） 、QHYCCD（部分相机）、PlayerOne （全设备） ； 2.使用indi平台兼容的制造商/设备： ZWO （滤镜轮、电调焦、赤道仪） 、QHYCCD（部分滤镜轮与电调焦） 、ATIK （相机） 、基于 Onstep设计的赤道仪设备 （Meow/EasyMount/WarpAstron/晴空/ 巨 威 /黑 洞 等 ）繁星 Gemini（电调焦） 、墨空Astroasis（电调焦、滤镜轮）、信达Sky-Watcher（赤道仪）、 艾顿iOptron（大部分设备）、星特朗Celestron（赤道仪）等； 3.暂时不支持单反相机拍摄（开发中）。...
- Page 3 二． 包装配件 StellaVita本体 无线网卡 双频天线 DC公对公电源线×2 (0.5m) DC公对公电源线×2 (1.0m) USB3.0方口数据线 (1.5m) DC公转母电源线 (1.5m)
- Page 4 三． 连接说明 1.硬件连接 目前StellaVita与各设备连接均需通过USB线缆进行有线连接。 赤道仪设备：您可参考赤道仪与PC有线连接方法（可咨询您的赤道仪生产商） ，将赤道仪 与StellaVita连接。对于部分款式较早的设备，您可能需要通过赤道仪-RS232赤道仪连 接线-RS232转USB串口线-StellaVita的方式进行连接，您也可以使用专用赤道仪转 USB串口连接线将其与StellaVita连接。对于部分款式较新，内置有USB转串口芯片的赤 道仪，您也可以使用赤道仪-普通USB线-StellaVita的方式进行连接。您无需担心串口 芯片的识别问题，StellaVita已集成包括CH340, FTDI, PL2303等多种芯片在内的市面常 见大部分串口驱动。 相机与其他设备：您只需将相关设备与StellaVita使用对应USB连接线连接起来即可。本 机支持USB hub扩展，在部分冷冻相机与StellaVita连接后，相机尾部USB接口亦可作为 数据接口使用。不推荐连接多个、多层USBhub进行数据传输，可能降低连接的稳定性与 传输速度。 供电：推荐使用能提供足够功率输出（最低12V2A）的12V直流电源进行供电。本机待机 状态功耗约3~4w，功耗极低，但在使用StellaVita作为电源管理设备对其余设备供电前， 请先确认您的电源输入功率足够其余用电设备使用，并在StellaVita额定功率之下。 注意：若输入功率不足，StellaVita将有可能出现设备反复重连或断开等异常问题。 2.软件连接 目前您可联系图谱天文客服或技术支持获取StellaVita手机app，后续可通过图谱天文官 方网站或部分应用商城进行下载。在您给StellaVita插上电源后，拨动电源开关，稍等片 刻，您将听到三段蜂鸣声。第一段“滴-滴”声表示热点已经启动，第二段“滴-滴”表示 StellaVita已完全启动。听到最后一声短蜂鸣后，您可通过手机WLAN功能连接名为 “StellaVita_XXXX”的热点，默认密码为“12345678”。随后，您即可打开StellaVita 手机APP，开始探索天文摄影的乐趣。 注：如果您购买的StellaVita为较早的批次，软件中的相关名称可能显示为“AstroStation”而 非”StellaVita”，这仅为软件显示问题。不同批次的StellaVita无硬件差异，请您放心使用。...
- Page 5 四． 界面简介 顶部标题栏： 本栏将展示当前中央显示区内的相机类型与拍摄模式， 以及用户设置的相关拍摄参数 右 侧 控 制 栏 ： 本 栏 左 侧 工 具 栏 ： 本 栏 将 提 供 拍 摄 中 将 根 据 当 前 使 用 可 能 高 频 使 用 的 的...
- Page 6 六． 软件更新 1.App升级 I 对于安卓系统用户，可联系图谱天文客服或技术支持获取StellaVita手机app，后续可通 过图谱天文官方网站或部分应用商城进行下载。更新已下载的app时，若您将App卸载并 重新安装新版本，可能导致图像存储路径改变，推荐使用覆盖安装。 II IOS版本app已在内测中，敬请期待。 2.固件升级 I OTA升级 OTA可升级StellaVita的Core, Indi以及部分天文品牌的SDK版本。 ①首次升级，请先使用手机或平板等设备连接到StellaVita的Wi-Fi，并打开StellaVita的 APP，只要APP成功连接到StellaVita，APP即可自动获取到StellaVita的相关固件版本。 ②APP获取到StellaVita相关固件版本后，连接到其他可用的互联网，重新进入StellaVita 的APP，APP可自动检测有无可用的更新包，或找到设置-其他-版本，在“版本”栏的右上角 点击“检查更新”，APP即可检测到是否有可用的固件升级包。成功检测到升级包后将升级 包下载下来。 ③下载更新包后，重新连接StellaVita的Wi-Fi并进入StellaVita APP，APP可自动检测到 是否存在可安装的升级包，或找到设置-其他-版本，在“版本”栏的右上角点击“安装更新”，也 可检测是否存在可安装的升级包。检测到升级包后即可安装升级包升级相关固件。...
- Page 7 II SD卡升级 通过SD卡升级固件的方式可升级StellaVita的Core以及部分天文相机品牌的SDK版本。 ① 准备一张有足够余量的SD卡； ② 请前往图谱天文官方社群或联系图谱天文客服/技术支持获取StellaVita固件 （后缀为.aspkg文件）或联系相应天文相机厂商获取SDK； ③ 将SD卡连接到计算机，将其格式化，文件格式选择FAR32或EXFAT，并将固件或SDK 放入SD卡根目录中； ④ 将SD卡插入StellaVita的SD卡插槽中直到听“咔哒”一声（支持热插拔）；...
- Page 8 ⑤ 给StellaVita通电，并使用手机等设备连接到StellaVita的Wi-Fi，进入StellaVita的 APP； ⑥ APP在检测到与StellaVita的连接并识别到SDK中可用的固件或SDK后会自动提示更新，若未 提示更新，可前往设置-其他-版本，在版本栏的右上角可点击“检查更新“，检测到可用更新后， 即可升级StellaVita的Core或支持厂商的SDK。 注：StellaVita的APP以及Core经过图谱天文开发人员长期优化升级，故存在较多的版本， 早期版本无法通过OTA升级固件，需要先经过SD卡升级固件后才能通过OTA升级，若您在 升级过程中遇到疑问或者困难，请联系图谱天文客服/技术支持获取协助。...
-
Page 9: Features Introduction
StellaVita Device Compatibility, App System and Hardware Requirements · SDK-Compatible Manufacturers/Devices: ToupTek Astro (All devices), ZWO (Cameras), QHYCCD (Some models of cameras), PlayerOne (All devices). · INDI Platform-Compatible Manufacturers/Devices: ZWO (Filter wheels, electric focusers, equatorial mounts), QHYCCD (Some models of Filter wheels &... -
Page 10: Packaging Accessories
Packaging Accessories Dual-band Antenna StellaVita Main Body & Wireless Network Card DC Male to Male DC Male to Male Power Cable x2 (0.5m) Power Cable x2 (1.0m) DC Male to Female Extension USB 3.0 Square Port Power Cable (1.5m) Data Cable (1.5m) -
Page 11: Connection Instructions
2.Software Connection You can obtain the StellaVita mobile app by contacting ToupTek Astro customer support or technical support. In the future, it will also be available on ToupTek Astro’s official website, Apple App Store and Google Play. Power On: Plug in StellaVita and turn on the power switch. Wait a moment until you hear three sets of beeps: •... -
Page 12: Interface Introduction
Wi-Fi Connection: Connect your phone to the Wi-Fi named "StellaVita_XXXX" using the default password "12345678". Launch the App: Open the StellaVita app and start exploring astrophotography! Note: If your StellaVita is from an earlier batch, the software may still display "AstroStation"... -
Page 13: Software Updates
2.Internal Storage & Wi-Fi Transfer • After capturing images, connect a computer or other device to StellaVita’s Wi-Fi. • Open the File Explorer and enter \\10.0.10.1 in the address bar. • If prompted, enter the Username: "as" and Password: "astrostation" to wirelessly access and export images. - Page 15 Prepare an SD Card • Use an SD card with enough free space. • Download the firmware (.aspkg file) from the official ToupTek community or contact consumer support and technical support. Or contact the manufacturer of the camera to download the SDK.
- Page 16 Subscribe “ToupTek Astro” for more information 关注”图谱天文”及时获取最新资讯 WeChat Taobao Facebook@ToupTek Astronomy Cameras Cloudy Nights@ToupTek Astro Instagram@touptekastro Astrobin@ToupTek Astro YouTube@ToupTek Astro marketing@touptek.com www.touptek-astro.com. 13F,14F,15F, Aoqiang Building 1, No. 6, Xiyuan 5th Rd.,Hangzhou, 310030, Zhejiang, P.R.China Copyright © ToupTek Astro All Rights Reserved.
