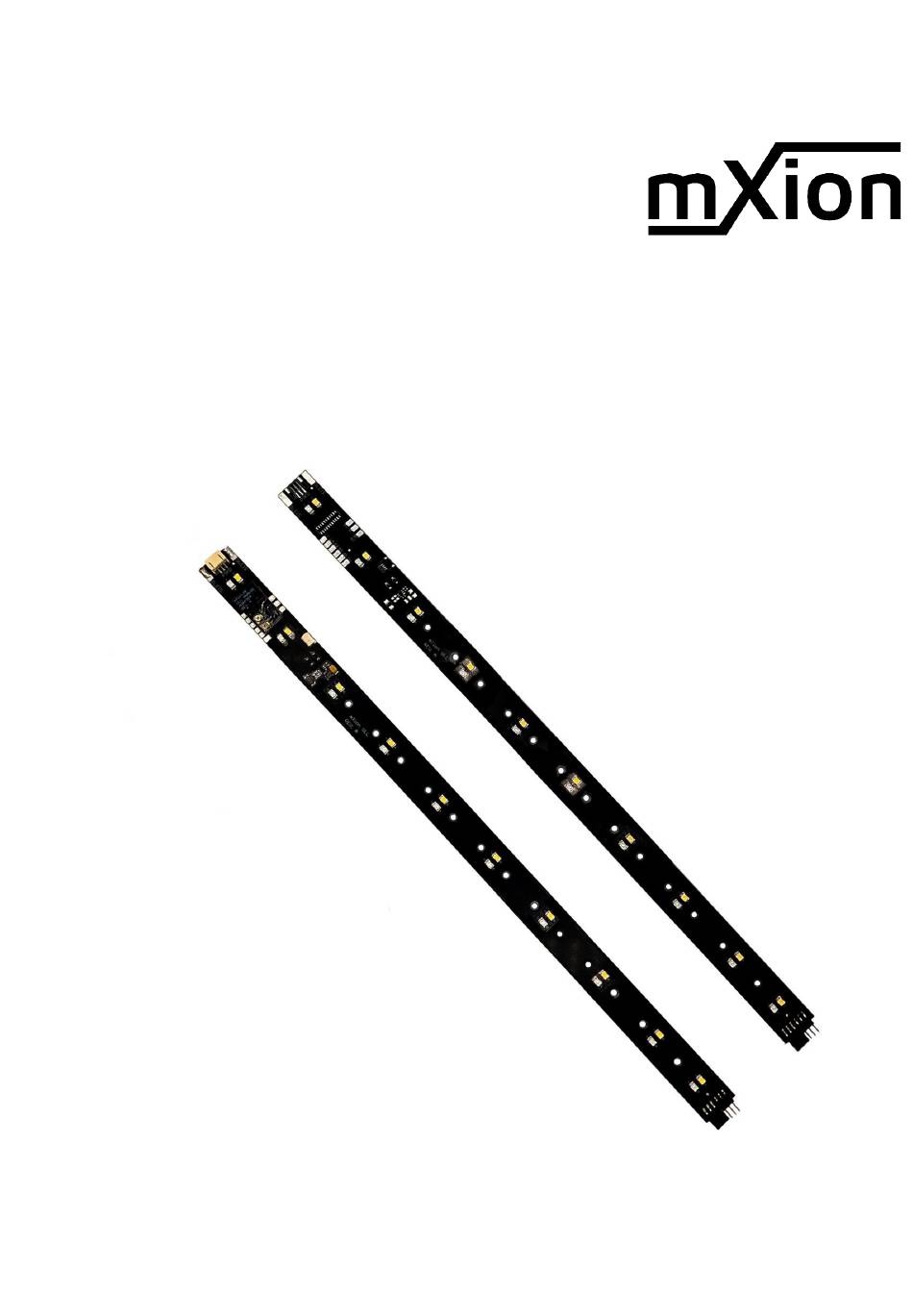

  • Page 1 ULL Bedienungsanleitung ULL User manual...
  • Page 2 Für Nichtbeachtung übernehmen wir device. We can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3 mXion ULL...

  • Page 3: Table Of Contents

    Programmierung von binären Werten Programming binary values F-Tasten-Belegung F-Key-Commands Entstörfilter Noise filter Programmierung Lokadressen Programming loco adress Resetfunktionen Reset functions Merkmale der Funktionsausgänge Function output features CV-Tabelle CV-Table Garantie, Reparatur Warranty, Service, Support EU-Konformitätserklärung EU declaration of conformity Hotline Hotline mXion ULL...

  • Page 4: General Information

    Einige Funktionen sind nur mit NOTE: Some funktions are only der neusten Firmware nutzbar, führen available with the latest firmware. Sie daher bei Bedarf ein Update durch. Please make sure that your device is programmed with the latest firmware. mXion ULL...

  • Page 5: Summary Of Functions Lichtleiste

    ▪ Ideal für PIKO G Personenwagen + Steuerwagen Ideal for PIKO G passenger cars + control cars ▪ Ideal für TrainLine Personenwagen Ideal for TrainLine passenger cars ▪ Ideal für große LGB Reisezugwagen Ideal for big LGB passenger cars mXion ULL...

  • Page 6: Connection Of The Lightbar

    1000uF/25V for 1 second buffer time. We have lot of control car sounds. Connect to P+ and BC. Use decoderless version P+ and P-. Anschluss Gleis analog oder digital Connection track analog or digital Funktionsausgänge (nur mit Decoder) Function outputs (only with decoder) mXion ULL...

  • Page 7: Summary Of Functions Decoder

    ▪ Spannungspufferanschluss für gleichmäßigen Lauf Voltage puffer connection for same run ▪ Einfaches, verständliches Funktionsmapping Simple, easy understand function mapping ▪ Viele weitere Funktionen einstellbar Lot of functions configurable *RailCom ist eine eingetragene Marke von Lenz Elektronik GmbH in Giessen mXion ULL...

  • Page 8: Scope Of Supply

    Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ ULL mXion ULL...

  • Page 9: Hook-Up

    The light outputs are set to max voltage! Eine Pufferschaltung zum Anschluss normaler A buffer circuit for connecting normal Kondensatoren oder auch Pufferpacks ist bereits capacitors or buffer packs is already integrierte und als separate Pads ausgeführt. integrated and designed as separate pads. mXion ULL...

  • Page 10: Connection For Buffer

    P+ and P-. For the empfiehlt sich P+ und BC (A7 mit Sonderfunktion). decoder version, P+ and BC (A7 with special function) are recommended. BC (Ausgang mit Sonderfunktion 20 DEC+ in CV163) Spannung spuffer mit 3 Leitungen mXion ULL...

  • Page 11: Product Description

    Zudem können alle Ausgänge gedimmt werden. In addition, all outputs can be dimmed. Der Decoder bietet zudem ein breites Spektrum The decoder offers a wide range special an Sonderfunktionen und Abläufen an. functions and procedures. mXion ULL...
  • Page 12 CV 108 = Führerstand 1. abschalten CV 108 = switch off driver’s cab 1 CV 109 = Führerstand 2. abschalten CV 109 = switch off driver’s cab 2 CV 110 = Doppel-A Notlicht aktivieren CV 110 = double A emergency light mXion ULL...

  • Page 13: Swiss-Mapping (Sm)

    Swiss-Mapping for modern trains CV49 Bit 6 = 1 CV49 Bit 6 = 1 Hat Ihr Modell eine dieser Lampen nicht, If your train do not have some of Anschluss einfach offen lassen. this lamps, let the connection open. FRONT HECK mXion ULL...
  • Page 14 „only if driving“ and backward for für vorwärts (Führerhaus vorne) und rückwärts back drivers cab and forward for front driver (Führerhaus hinten) aktiviert werden. cab. The function key is set to 0 (F0, light F-Taste sollte dabei 0 sein (Lichttaste). switch). FRONT HECK mXion ULL...

  • Page 15: Steedsteps

    In case CV 6 is smaller than half the value von CV 5, werden die unteren Fahrstufen gestreckt. of CV 5, the lower speed steps will be Die Lok fährt dann bei mittlerer Geschwindigkeit stretched. The locomotive will drive mXion ULL...
  • Page 16 Fahrkurve wird mit CV 29 Bit 4 (CV 67 – 94). This speed curve is activated aktiviert. Bei Nutzung der Fahrkurve haben by CV 29 bit 4. In this case the CVs 2,5,6 are CV 2, 5 und CV 6 keine Funktion mehr. deactivated! mXion ULL...

  • Page 17: Acceleration And Deceleration

    Sie die Sonderfunktion „BC“ mit CV163 = 20. A normal capacitor with 25 V is suitable as a Als Puffer eignet sich ein normaler Kondensator buffer. Each 1000 uF can last for 1 second. mit 25 V. Je 1000 uF kann 1 sek. gepuffert werden. mXion ULL...

  • Page 18: Analog Operation

    The lighting dims then by runter (Fernlicht deaktiv). Die F-Taste ist frei 50 % down (high beam deactivated). The vergebbar. Natürlich ist die Funktion auch F-Key is free assignable. Of course the komplett deaktivierbar. function is too completely deactivatable. mXion ULL...

  • Page 19: Double-A Emergency Light

    Dies ist ideal für bspw. Kesselfeuer. Simulationen completely random, but also switchable. This als auch Servo kann am Ausgang dennoch genutzt is ideal for example for fires. Simulations as werden. Manuel list der Ausgang weiterhin schaltbar. well as servo are also working complete. mXion ULL...

  • Page 20: Single Side Light Pressing

    Wagen hängen leuchtet where the cars are hanging nothing light nichts mehr. Wechselt die Fahrrichtung, leuchten up. Changes direction, lights where the cars wo die Wagen sind dann keine weißen Lampen. are then no white lamps. mXion ULL...

  • Page 21: Programming Lock

    HINWEIS: Um POM zu nutzen ohne andere NOTE: To use POM without others Decoder zu beeinflussen muss Ihre Digitalzentrale decoder must affect your digital center POM an spezifische Decoderadresse unterstützten POM to specific decoder adresses mXion ULL...

  • Page 22: Programming Binary Values

    A1+2 ist als Licht konfiguriert A1+2 is configured as light outputs A3-9 als normale Schaltausgänge (F1-7) A3-9 are normal switch outputs (F1-7) F13 = Doppel-A Rangierlicht (CV110) F13 = Double-A shunt light (CV110) F14 = Fernlicht (CV97) F14 = Fear light (CV97) mXion ULL...

  • Page 23: Noise Filter

    • 33 (Funktions- und Weichenausgänge 1-8) 33 (function and switch outputs 1-8) • 44 (Motorsteuerung) 44 (engine control) • 55 (Soundfunktionen) 55 (sound functions) • 66 (Fahrkuve CV 67 – CV 94) 66 (drive courve CV 67 – CV 94) mXion ULL...

  • Page 24: Function Output Features

    Zeitfunktion asym. lang Monoflop Einschaltverzögerung Kesselfeuer TV flackern Fotograf/Blitzlicht Schweißlicht Petroleum flackern Leuchtstoffröhrenstart Defekte Neonröhre Sodium/Natriumlampe Paarw. Wechselblinker US strobelight US double strobelight US marslight US ditchlight Auf-/Abdimmen Invers Auto. Zurückschaltung Dimmbar Servo Buffercontrol Clocksimulation Gepulster Verdampfer Lichtmuster/Funktionen Schweizer Mapping mXion ULL...

  • Page 25: Cv-Table

    Petroleum flickering Flourescent tube Flourescent tube defect Sodium lamp Pairwise alternating US strobelight US double strobelight US marslight US ditchlight Fade in/out Invers Autom. switch back Dimmable Servo Buffer control Clock simulation Pulsed smoke unit Lightfunctions Swiss mapping mXion ULL...
  • Page 26 Änderung hier ändert CV 15 Lange Lokadresse (hoch) 1 – Aktiv nur wenn CV 29 Bit 5 = 1 10239 (automatisch wenn CV 17/18 geändert) Lange Lokadresse (tief) Multitraktionsadresse 1 – Lokadresse für Mehrfachtraktion 127/255 +128 = inverse Richtung mXion ULL...
  • Page 27 Anhang 1 SUSI-F-Taste analog √ 0 – 30 Für analog, immer aktiv (bspw. Sound an) 0 – 28 F-Taste, 30 = abgeschaltet SX6-SUSI-Bank √ 0 – 2 SUSI-Bankadresse √ Puffernachlaufzeit 1 – 255 1 sek. / Wert mXion ULL...
  • Page 28 Anhang 2 √ A1/WEISS Bedingung siehe Anhang 3 A1/WEISS Sonderfunktion √ siehe Anhang 4 A1/WEISS Zeitwert für √ 1 – 255 Zeitbasis 0,1 sek. pro Wert Sonderfunktion A2/BLAU siehe Anhang 1 Schaltbefehlszuordnung A2/BLAU Dimmwert √ siehe Anhang 2 mXion ULL...
  • Page 29 Zeitbasis 0,1 sek. pro Wert A7 Schaltbefehlszuordnung siehe Anhang 1 √ A7 Dimmwert siehe Anhang 2 A7 Bedingung √ siehe Anhang 3 A7 Sonderfunktion √ siehe Anhang 4 √ A7 Zeitwert für Sonderfunktion 1 – 255 Zeitbasis 0,1 sek. pro Wert mXion ULL...
  • Page 30 Nur bei Rückwärtsfahrt Nur im Stand Nur im Stand „vorwärts” Nur im Stand „rückwärts“ Nur bei Fahrt Nur bei Fahrt „vorwärts” Nur bei Fahrt „rückwärts“ ANHANG 6 – Grundwerte der frei progr. Fahrkurve (CV67 – 94) WERT WERT WERT WERT mXion ULL...
  • Page 31 Ausgang (bspw. A1 & A2, A3 & A4), 1. Ausgang schaltet normales Licht, 2. Ausgang aktiviert Ditchlight Sodium/Natriumdampflampen Schweißlicht Am besten blaue LED verwenden Puffercontrol „BC“ Ausschaltverzögerung Zeitwert von Sonderfunktionszeit Fernlichtfunktion hinzufügen Fernlichtfunktion über CV 97 +128 Invers Wert aufaddieren zur Funktion mXion ULL...
  • Page 32 CV 29 Bit 5 = 1 10239 (automatically set if change CV 17/18) Long loco address (low) Multi traction address 1 – loco address for multi traction 127/255 +128 = invers direction Noise filter 0 – 5 If higher value, more noise filter mXion ULL...
  • Page 33 1 SUSI-F-Taste analoge √ 0 – 30 For analoge, always active (e.g. sound on) 0 – 28 F-Switch, 30 = permanent off SX6-SUSI-Bank √ 0 – 2 SUSI-Bankaddress √ Buffer runtime 1 – 255 1 sec / Value mXion ULL...
  • Page 34 LH command allocation see attachment 1 LH dimming value √ see attachment 2 LH condition √ see attachment 3 √ LH special function see attachment 4 LH time for special function √ 1 – 255 time base (0,1s / value) mXion ULL...
  • Page 35 A7 command allocation see attachment 1 √ A7 dimming value see attachment 2 A7 condition √ see attachment 3 √ A7 special function see attachment 4 √ A7 time for special function 1 – 255 time base (0,1s / value) mXion ULL...
  • Page 36 (normal function) forward only backward only standing only standing „forward“ only standing „backward“ only driving only driving „forward“ only driving „backward“ only ATTACHMENT 6 – Basic values of freely progr. driving curve (CV67 – 94) WERT WERT WERT WERT mXion ULL...
  • Page 37 Buffer control “BC” Switch delayed off delay time is special funct time Far away light adding Far away light over CV 97 +128 invers add value to function mXion ULL...

  • Page 38: Warranty, Service, Support

    Updater durchführen, oder Sie senden uns das Produkt zu; wir updaten für Sie kostenlos. Irrtümer und Änderungen vorbehalten. Errors and changes excepted. *RailCom ist eine eingetragene Marke von Lenz Elektronik GmbH in Giessen mXion ULL...

  • Page 39: Eu Declaration Of Conformity

    (WEEE). Dispose dieses Produkt nicht über den (unsortierten) of this product does not have the (unsorted) Hausmüll, sondern führen Sie es der household waste, but run it the recycling to. Wiederverwertung zu. WEEE: DE69511296 WEEE: DE69511269 mXion ULL...

  • Page 40: Hotline

    Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: micron-dynamics micron-dynamics info@micron-dynamics.de info@micron-dynamics.de service@micron-dynamics.de service@micron-dynamics.de www.micron-dynamics.de https://www.youtube.com/@micron-dynamics mXion ULL...
