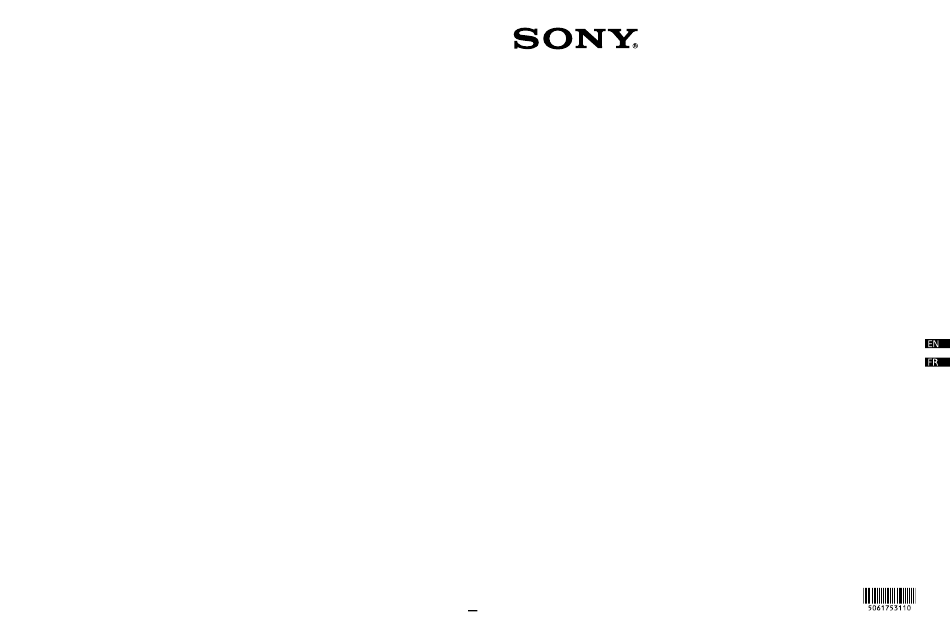

- Page 1 5-061-753-11(1) Video Projector Setup Guide_______________ Manuel de configuration __ VPL-XW5100 Printed in China © 2024 Sony Corporation...
-
Page 2: Table Of Contents
Setup Guide (this document) Explains the installation and basic operations for projecting pictures. Help Guide (Web operating instructions) Explains the features of the unit and how to use in detail. You can view the Help Guide on a smartphone or computer. https://rd1.sony.net/help/vpl/xw8100/en/... - Page 3 English – Do not place the battery in a high temperature WARNING place, such as under direct sunlight or near fire. It may ignite, explode, or cause a fire. Do not immerse or wet the battery in water or seawater. To reduce the risk of fire or electric shock, do not This may cause an electric shock.
- Page 4 FCC Rules. do not stare into the beam, RG2 IEC 62471-5:2015. If you have any questions about this product, you may call;Sony Customer Information Service WARNING: Do not look into the lens while in use. Center 1-800-222-7669 or http://www.sony.com/ Caution...
- Page 5 On inspection of light source related parts Since the unit uses a laser, when adjusting or inspecting the light source related parts, particular attention and a safe environment are necessary. Be sure to consult with qualified Sony personnel (charged).
- Page 6 Consult your doctor before using this product if you use any such medical device. On condensation SONY WILL NOT BE LIABLE FOR DAMAGES OF If the room temperature where the projector is ANY KIND RESULTING FROM THE USE OF THIS...
-
Page 7: Notes On Installation And Usage
Hot and humid Notes on Installation and Usage Unsuitable installation Do not place the unit in the following situations, Locations subject to direct cool or warm air from which may cause malfunction or damage to the an air-conditioner unit. Installing the unit in such a location may cause a malfunction of the unit due to moisture Near walls condensation or rise in temperature. -
Page 8: License Notice
Never mount the projector on the ceiling or move it by yourself. Be sure to consult with qualified Sony personnel (charged). When installing the unit on a ceiling, be sure to use a safety wire, etc., to prevent the unit from falling. -
Page 9: Preparing
Preparing Step 1 Checking the Supplied Accessories Removing the lens cap Check the carton to make sure it contains the Remove the lens cap before you use the projector. following items: Remote control RM-PJ28 (1) Size AA batteries (2) ... -
Page 10: Step 2 Installing The Unit
Installing the Unit Step 2 Position the unit so that the lens is parallel to Press the LENS button on the control panel or the screen. the PATTERN button on the remote control to display a test signal for performing After connecting the AC power cord to the adjustments. - Page 11 Adjust the picture size using the zoom lever. Lens adjustment window (test pattern) 2.35:1 1.85:1 The dashed lines show the angle of view of each aspect ratio. Zoom lever Adjust the focus using the focus ring. Focus ring To adjust the tilt of the installation surface If the unit is installed on an uneven surface, use the front feet (adjustable) to keep the unit level.
-
Page 12: Connecting The Unit
Connecting the Unit Step 3 When making connections, be sure to do the following: Turn off all devices before making any connections. Use the proper cables for each connection. Insert the cable plugs firmly; Loose connections may reduce performance of picture signals or cause a malfunction. -
Page 13: Step 4 Projecting
Projecting Step 4 Projecting the Picture Selecting the Picture Viewing Mode Press one of the CALIBRATED PRESET buttons. Turn on both the unit and the device connected to the unit. Press INPUT to display the input palette on the screen. Select the device from which you want to CALIBRATED PRESET buttons display images. -
Page 14: About Indicators
Note If the symptom persists even after carrying out the above methods, consult with qualified Sony personnel. If the indicator starts flashing in a way of other than the above, turn off, and then turn on the power with the / (Power) button on the remote control or control panel of the unit. -
Page 15: Dimensions
Dimensions Front Unit: mm (inches) Center of the lens 460 (18 Bottom Unit: mm (inches) Holes for ceiling mount (M5, Depth 8 ( Front of the cabinet 101.8 150.6 10.6 7.9 ( 379.8 (14 471.3 (18 Dimensions... - Page 16 Note Holes for the ceiling mount Use the screws with a length of 6.4 mm ( inches, minimum) to 8.0 mm ( inches, maximum) for the ceiling mount. Recommended tightening torque (tension when turning a screw towards the direction of rotation): 1.4 ± 0.2 N-m The minimum length of screw Insert nut (M5)
-
Page 18: À Propos De Ce Manuel
Manuel de configuration (ce document) Décrit l’installation et les procédures de base de projection des images. Guide d’aide (Mode d’emploi en ligne) Décrit les fonctionnalités de l’appareil et leur utilisation détaillée. Vous pouvez afficher le Guide d’aide sur un smartphone ou un ordinateur. https://rd1.sony.net/help/vpl/xw8100/fr/... - Page 19 Français ou le produit au rebut dans un feu ou un four AVERTISSEMENT chaud, ou n’écrasez pas mécaniquement la batterie et ne la coupez pas. Elle risque d’exploser ou de provoquer un incendie. Ne Afin de réduire les risques d’incendie ou soumettez pas la batterie à...
- Page 20 Informations sur l’emplacement des étiquettes PICTOGRAMME ATTENTION RG2 Pour les clients au Canada GARANTIE LIMITÉE DE SONY - Rendez-vous sur www.sony.com/psa/warranty pour obtenir les informations importantes et l’ensemble des termes et conditions de la garantie limitée de Sony applicable à...
- Page 21 Remarques concernant la sécurité au centre et remballez l’appareil tel qu’il avait été Sony ne peut être tenue responsable de tout emballé en usine. dommage, de quelque nature que ce soit, résultant d’une incapacité à mettre en place des mesures de sécurité...
-
Page 22: Installation Déconseillée
Laisser un dégagement de plus de 30 cm (11 utilisez ce type d’appareil médical. pouces) autour de l’appareil. SONY NE PEUT ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE, DE QUELQUE NATURE QUE CE SOIT, RÉSULTANT DE L’UTILISATION DE CET APPAREIL À D’AUTRES FINS QU’UN USAGE DOMESTIQUE ORDINAIRE PENDANT LA PÉRIODE... - Page 23 Ne montez jamais le projecteur au plafond et ne le déplacez jamais par vos propres moyens. Veillez à vous adresser à un technicien Sony agréé (service payant). Pour installer l’appareil au plafond, veillez à...
- Page 24 Avis de licence Reportez-vous à la section « Avis sur le logiciel » du Guide d’aide et lisez le contenu de la licence.
-
Page 25: Étape 1 Préparation
Préparation Étape 1 Vérification des accessoires fournis Retrait du capuchon d’objectif Vérifiez si le carton renferme bien tous les Retirez le capuchon d’objectif avant d’utiliser le éléments suivants : projecteur. Télécommande RM-PJ28 (1) Piles de format AA (2) ... -
Page 26: Étape 2 Installation De L'appareil
Installation de l’appareil Étape 2 Positionnez l’appareil de façon à ce que Appuyez sur le bouton LENS du panneau de l’objectif soit parallèle à l’écran. commande ou sur le bouton PATTERN de la télécommande pour afficher un signal de test Après avoir branché... - Page 27 Réglez la taille de l’image à l’aide du levier de Fenêtre de réglage de l’objectif (mire d’essai) zoom. 2,35:1 1,85:1 Les lignes pointillées indiquent l’angle de vue de chaque rapport de format. Levier de zoom Réglez la mise au point à l’aide de la bague de mise au point.
-
Page 28: Raccordement De L'appareil
Raccordement de l’appareil Étape 3 Lors de l’exécution des raccordements, vous devez procéder comme suit : Mettez tous les appareils hors tension avant tout raccordement. Utilisez les câbles appropriés pour chaque raccordement. Insérez les fiches de câble à fond ; de mauvais contacts peuvent réduire les performances des signaux d’image ou entraîner des dysfonctionnements. -
Page 29: Étape 4 Projection
Projection Étape 4 Projection de l’image Sélection du mode d’affichage de l’image Appuyez sur l’un des boutons CALIBRATED Mettez sous tension cet appareil et le PRESET. périphérique qui y est raccordé. Appuyez sur INPUT pour afficher la palette d’entrée sur l’écran. Sélectionnez le périphérique à... - Page 30 Paramètres Description IMAX Enhanced Qualité d’image adéquate pour regarder des contenus IMAX Enhanced. Appuyez sur le bouton MENU et sélectionnez parmi « Prérégl. étalon. » dans le menu Image Pour plus d’informations reportez-vous à la section « Projection » du Guide d’aide. Projection...
-
Page 31: À Propos Des Indicateurs
Les deux indicateurs clignotent Remarque Si le symptôme persiste même après avoir suivi les méthodes décrites ci-dessus, consultez le service après-vente Sony. Si l’indicateur se met à clignoter d’une manière qui n’est pas décrite ci-dessus, éteignez et rallumez l’appareil en appuyant sur le bouton /... -
Page 32: Dimensions
Dimensions Avant Unité : mm (pouces) Centre de l’objectif 460 (18 Dessous Unité : mm (pouces) Trous pour le montage au plafond (M5, profondeur 8 ( Avant du boîtier 101,8 150,6 10,6 7,9 ( 379,8 (14 471,3 (18 Dimensions... - Page 33 Remarque Trous pour le montage au plafond Utilisez des vis d’une longueur de 6,4 mm ( pouces minimum) à 8,0 mm ( pouces maximum) pour le montage au plafond. Couple de serrage recommandé (tension au moment de faire tourner les vis dans le sens de rotation) : 1,4 ± 0,2 N-m Longueur minimale de la vis Écrou d’insertion (M5)
