Summary of Contents for ExPelec NICOLS RACER PROFILE 550

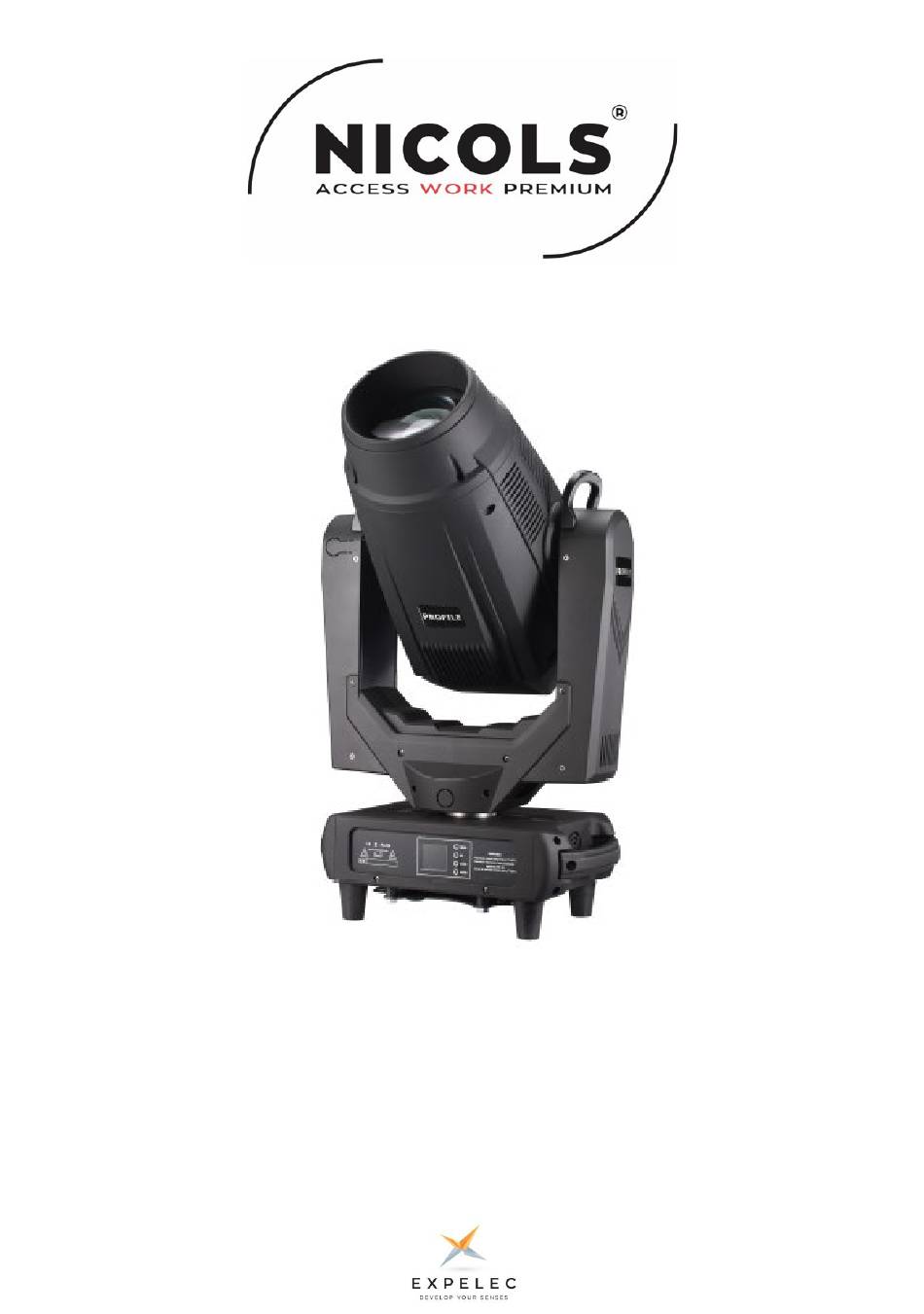

- Page 1 RACER PROFILE 550 Manuel d’utilisation...
-
Page 2: Consignes De Securite
Manuel d’utilisation RACER PROFILE 550 - FR CONSIGNES DE SECURITE Conservez le présent manuel avec l’équipement pour références ultérieures. En case de vente de l’équipement à un autre utilisateur, il est important que la notice d’utilisation soit jointe à l’appareil afin que le nouvel utilisateur dispose des informations nécessaires à son utilisation et puisse prendre connaissance des mises en gardes relatives à... -
Page 3: Caracteristiques Techniques
Manuel d’utilisation RACER PROFILE 550 - FR PRODUIT Conservez le présent manuel avec l’équipement pour références ultérieures. En cas de vente de l’équipement à un autre utilisateur, il est important que la notice d’utilisation soit jointe à l’appareil afin que le nouvel utilisateur dispose des informations nécessaires à... -
Page 4: Caractéristiques
Manuel d’utilisation RACER PROFILE 550 - FR Caractéristiques • Tension d'entrée : 100 V - 240 V 50/60 Hz. • Consommation électrique : 700 W - Facteur de puissance : PF>0,9 • Taille de l'emballage : 510 (L)* 370 (L)* 800 (H) mm •... - Page 5 Manuel d’utilisation RACER PROFILE 550 - FR Accès au menus 1/5 Menu Sous Menu sous menu Fonctions ème 1.ADDR 0 - 512 Adresse DMX DMX Ctrl Mode console, réception du signal DMX, signal RDM Auto Run Exécuter le mode automatique en fonction du programme intégré Lorsque la lyre détecte un son fort, il lance automatiquement une Sound Ctrl scène selon le programme intégré, sinon il conserve la dernière scène.
- Page 6 Manuel d’utilisation RACER PROFILE 550 - FR Accès au menus 2/5 Menu Sous Menu sous menu Fonctions ème Régler les informations affichées après qu'aucune opération n’ai été effectuée sur l'écran pendant 30 secondes. Visualiser la dernière opération, écran allumé Screen saver Mode 1 Ecran noir, le coin inférieur gauche Mode 2...
- Page 7 Manuel d’utilisation RACER PROFILE 550 - FR Accès au menus 3/5 Menu Sous Menu sous menu Fonctions ème Réglages des scènes Scene Select 1 - 10 10 formats de réglage Régler la durée de jeu de la scène actuelle en mode automatique, l'unité...
- Page 8 Manuel d’utilisation RACER PROFILE 550 - FR Accès au menus 4/5 Menu Sous Menu ème sous menu Fonctions Affiche l'état des informations de tous les moteurs et signaux Valeur de la position en temps réel TILT Valeur de la position en temps réel Affichage de l'état des deux niveaux PAN OP de signaux des optocoupleurs de l'axe...
- Page 9 Manuel d’utilisation RACER PROFILE 550 - FR Accès au menus 5/5 Menu Sous Menu sous menu Fonctions ème Affiche les données relatives à différents états, à titre de référence 0~ 100%, qualité de la Communication communication de la liaison de données à...
- Page 10 Manuel d’utilisation RACER PROFILE 550 - FR Mode DMX 35 canaux 1/3 Canaux Fonction Valeurs Description 0 - 255 Pan de 0 à 540° Pan fine 0 - 255 Pan fin de 0 à 2° Tilt 0 - 255 Tilt de 0 à 270° Tilt Fine 0 - 255 Tilt fin de 0 à...
- Page 11 Manuel d’utilisation RACER PROFILE 550 - FR Mode DMX 35 canaux 2/3 Canaux Fonction Valeurs Description 0 - 9 Blanc ( Ouvert ) 10 - 19 Macro 1 20 - 29 Macro 2 Macro CMY 30 - 39 Macro 3 CH15 40 - 49 Macro 4...
- Page 12 Manuel d’utilisation RACER PROFILE 550 - FR Mode DMX 35 canaux 3/3 Canaux Fonction Valeurs Description 0 - 9 Blanc ( Ouvert ) 10 - 19 Gobo1 20 - 29 Gobo2 30 - 39 Gobo3 40 - 49 Gobo4 Roue de gobos rotatifs 50 - 59 Gobo5 CH17...
-
Page 13: Garantie Constructeur
Garantie constructeur Votre produit est garantie 2 ans à date d’achat chez Expelec pièces et Main d’Œuvre (MO), pour que votre produit soit pris sous garantie celui-ci doit nous parvenir dans son emballage d’origine (carton et calage), propre, sans trace d’ouverture ou de chocs. - Page 14 RACER PROFILE 550 User Manual...
-
Page 15: Safety Warnings
User Manual RACER PROFILE 550 - EN SAFETY WARNINGS Please read carefully the instruction, which includes important information about the installation, usage and maintenance Please keep this User Guide for future consultation. If you sell the unit to another user, be sure that they also receive this instruction manual. -
Page 16: Technical Specifications
User manual RACER PROFILE 550 - EN PRODUCT Keep this manual with the equipment for future reference. If the equipment is sold to another user, it is important that the instruction manual is enclosed with the equipment so that the new user has all the information required for its use and can read the safety warnings. -
Page 17: Rotating Gobos
User manual RACER PROFILE 550 - EN Specifications • Input voltage: 100 V - 240 V 50/60 Hz. • Power consumption: 700 W - Power factor: PF>0.9 • Package size: 510 (L)* 370 (W)* 800 (H) mm • Net weight: 26 kg, gross weight: 27 kg •... -
Page 18: Menu Access
User manual RACER PROFILE 550 - EN Menu access 1/5 Menu 2nd Menu 3rd menu Functions 1.ADDR 0 - 512 DMX adress DMX Ctrl Console mode, DMX signal reception, RDM signal Auto Run Run automatic mode according to the built-in program When the lyre detects a loud sound, it automatically launches a scene Sound Ctrl according to the built-in program, otherwise it retains the last scene. - Page 19 User manual RACER PROFILE 550 - EN Menu access 2/5 Menu 2nd Menu 3rd menu Functions Adjust the information displayed after no operation has been has been performed on the screen for 30 seconds. View last operation, screen on Screen saver Mode 1 Black screen, bottom left corner Mode 2...
- Page 20 User manual RACER PROFILE 550 - EN Menu access 3/5 Menu 2nd Menu 3rd menu Functions Scene settings Scene Select 1 - 10 10 setting formats Set the play duration of the current scene in automatic mode, unit is 0.1 second. Scene time Scene not played in auto mode 1 - 255...
- Page 21 User manual RACER PROFILE 550 - EN Menu access 4/5 Menu 2nd Menu 3rd menu Functions Displays status information for all motors and signals Real-time position value TILT Real-time position value Display of the status of the two signal PAN OP levels of the Pan axis optocouplers, Stepper info binary...
- Page 22 User manual RACER PROFILE 550 - EN Menu access 5/5 Menu 2nd Menu 3rd menu Functions Displays data relating to different states, for reference purposes 0~ 100%, data link communication Communication quality inside the lyre Total number of errors detected Error count after power-up Displays the temperature of the...
- Page 23 User manual RACER PROFILE 550 - EN 35 channel DMX mode 1/3 Channel Function Value Description 0 - 255 Pan from 0 to 540° Pan fine 0 - 255 Pan fine from 0 to 2° Tilt 0 - 255 Tilt from 0 to 270° Tilt Fine 0 - 255 Tilt fine from 0 to 2°...
- Page 24 User manual RACER PROFILE 550 - EN 35 channel DMX mode 2/3 Channel Function Value Description 0 - 9 White ( Open ) 10 - 19 Macro 1 20 - 29 Macro 2 Macro CMY 30 - 39 Macro 3 CH15 40 - 49 Macro 4...
- Page 25 Manuel d’utilisation RACER PROFILE 550 - EN 35 channel DMX mode 3/3 Channel Function Value Description 0 - 9 White ( Open ) 10 - 19 Gobo1 20 - 29 Gobo2 30 - 39 Gobo3 40 - 49 Gobo4 Rotating gobo wheel 50 - 59 Gobo5 CH17...
-
Page 26: Manufacturer's Warranty
Manufacturer's warranty Your product is guaranteed for 2 years from the date of purchase from Expelec parts and labor (MO), so that your product is taken under warranty, it must reach us in its original packaging (cardboard and...
