  • Page 2 Benutzerhandbuch für das drahtlose Mobil-Thermostat Das Thermostat misst sofort die Temperatur der Umgebung, in der es sich befindet, und steuert drahtlos die mit „R10“ ausgestatteten Heizgeräte. Nachdem alle Einstellungen und Anpassungen des Heizgeräts vorgenommen wurden, beginnt das Thermostat mit der Steuerung der Temperatur.
  • Page 3 Im Display blinkt die einzustellende Ziffer. „-“, „+“-Tasten werden verwendet, um die Einstellung zu ändern. Nachdem die entsprechende Einstellung geändert wurde, wird die Taste „SET“ einmal gedrückt, um zur nächsten Ziffer zu wechseln. Die vorgenommenen Einstellungen werden automatisch gespeichert. Wird die Taste „SET“ zu irgendeinem Zeitpunkt während der Einstellung 4 Sekunden lang gedrückt oder warten Sie 15 Sekunden ohne eine Taste zu drücken, verlässt das Gerät den Einstellungsmodus.

  • Page 4: Automatische Tastensperre

    Das Funktionsprinzip des Systems im Automatikmodus ist wie nebenstehend dargestellt. Im Parameter-Einstellmodus sollten die Zeiten zum Verlassen der Wohnung, Ankunft und Schlafzeiten sowie die gewünschten Temperaturen eingestellt werden. Die Einstellparameter des Geräts sollten beispielsweise wie folgt sein; 08:00 23 °C 09:00 18 °C 18:00 24 °C 23:00 20 °C...
  • Page 5 rechten Ecke des Bildschirms. Es identifiziert sich gegenüber den R10-Geräten in der Nähe, die sich im Pairing-Modus befinden, während das Pairing-Symbol blinkt. Vereisungsmodus: Auch wenn das Gerät nicht eingeschaltet ist und die Umgebungstemperatur unter 5°C sinkt, schaltet das Gerät die Heizkörper ein und das Symbol erscheint auf dem Bildschirm.

  • Page 6: Manueller Modus

    Benutzerhandbuch für die drahtlose Empfängereinheit Auto-manueller Schalter/Pair-Taste Anzeige-LED für Heizkörper in Betrieb Verbindungsanzeigen-LED des drahtlosen Empfängers Das Gerät ist für den eigenständigen Betrieb {ohne Verbindung von Empfänger und Gerät (im manuellen – Modus)} oder im automatischen Modus durch "Pair" mit einem Empfänger ausgelegt. Automatik Modus: Soll das Heizgerät im Automatikbetrieb betrieben werden, muss es zunächst mit einer Empfangseinheit (T10) verbunden werden.

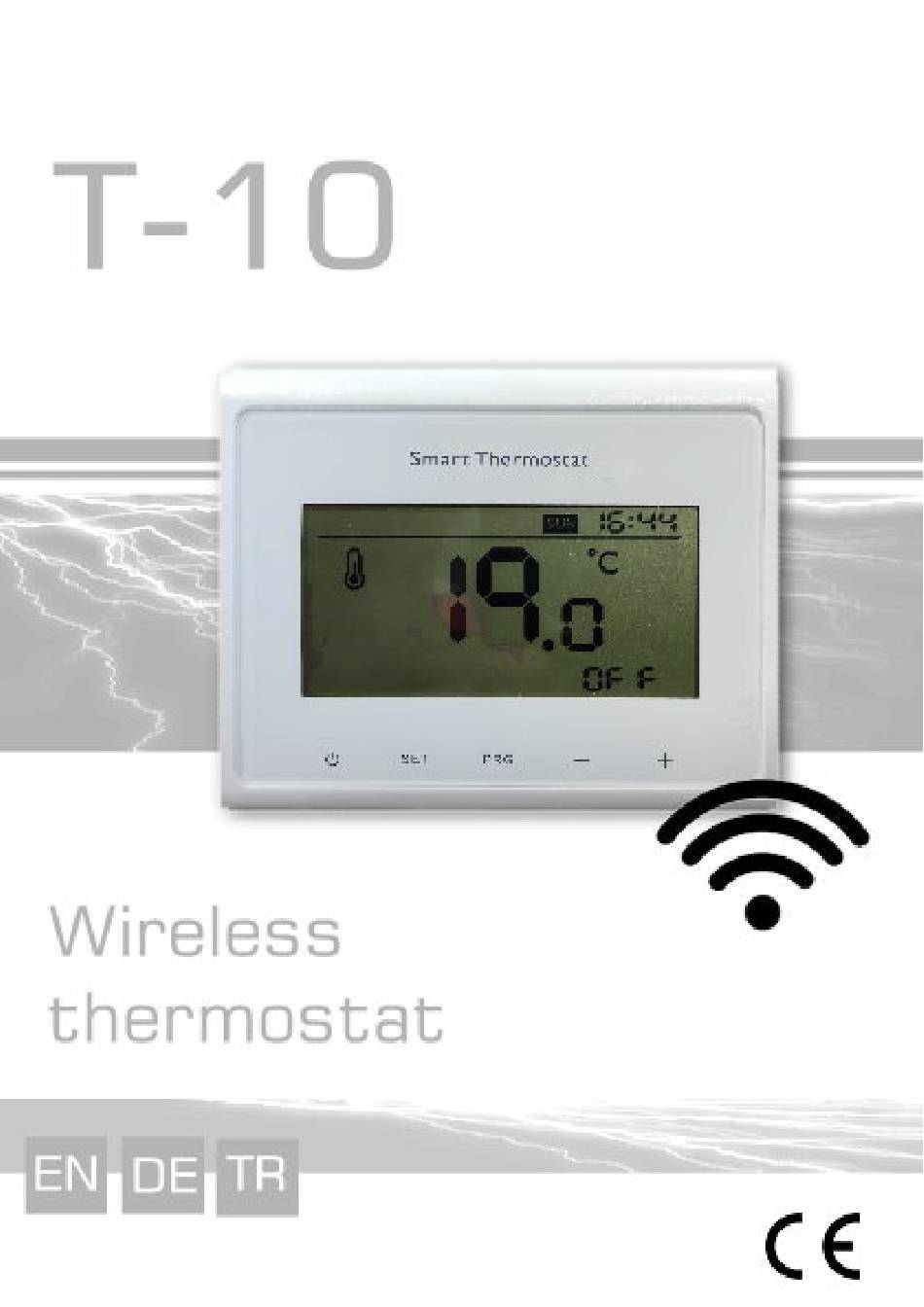

  • Page 7 Wireless Hand Unit User Manual The hand unit controls the heater units equipped with “R10” wirelessly by measuring the temperature of the environment where it is located instantly. After settings heater pairing/pairings are made, the hand unit starts to control the heater. The device operates with 2 pieces AA battery.

  • Page 8: Parameter Setting

    Day of the week, Hour-Minute: The hour, minute and day information should be entered correctly in order able to operate the device in automatic mode properly. Calibration Value: If you think that the hand unit does not measure the temperature of your environment properly, you may adjust the calibration value between -5°C / +5°C from this menu.

  • Page 9: Manual-Auto Mode

    18:00 24 °C 23:00 20 °C In the example above, the device operates the heater until the room temperature reaches 23°C at 08:00. When the time is 09:00, it sets itself to 18°C. It tries to heat the environment to the 24°C which is being set value.

  • Page 10: Auto Mode

    Wireless Receiver Unit User Manual Automatic-Manuel switch /pairing button Indicator led on heater circuit Wireless receiver connection indicator led The device has been designed so as to operate by itself {Without connecting the unit with any receiver – (In Manual mode)} or by pairing with a receiver. Auto Mode: If the heater is desired to operate in the auto mode, primarily, it should be paired with a receiver unit (T10).
  • Page 11 Kablosuz El Ünitesi Kullanım Kılavuzu El ünitesi bulunduğu ortamın sıcaklığını anlık olarak ölçerek kablosuz olarak, “R10” ile donatılmış ısıtıcı ünitelerini kontrol eder. Tüm ayarlar ve ısıtıcı eşleştirme/leri yapıldıktan sonra el ünitesi ısıtıcı kontrol etmeye başlayacaktır. Cihaz 2 adet AA pil ile çalışmaktadır. Kullanıma başlamadan önce arka kapağın çıkartılıp pillerin doğru şekilde yerleştirilmesi gerekmektedir.
  • Page 12 Haftanın günü, Saat-Dakika : Cihazın otomatik modda düzgün çalışabilmesi için saat dakika ve gün bilgisinin doğru şekilde girilmesi gerekmektedir. Kalibrasyon değeri : El ünitesinin, bulunduğunuz ortamın sıcaklığını düzgün ölçmediğini düşünüyorsanız bu menüden -5°C / +5°C arası kalibrasyon değeri ayarlayabilirsiniz. Örnek olarak; ölçülen ortam sıcaklığı...
  • Page 13 Yukarıdaki örnekte cihaz saat 08:00 da oda sıcaklığı 23°C ye gelene kadar ısıtıcıyı çalıştırır. Saat 09:00 olduğunda kendini 18°C ye set eder. 18:00 da ayarlanan değer olan 24°C ye ortamı ısıtmaya çalışır. Sonrasında uyku zamanı olan 23:00 te de oda sıcaklığını 20°C ye set edecek şekilde ısıtıcıyı ayarlar. Manuel-Otomatik Modu : Cihaz üzerinde bulunan “prg”...
  • Page 14 Kablosuz Alıcı Ünitesi Kullanım Kılavuzu Otomatik-Manuel geçiş /eşleşme butonu Isıtıcı devrede gösterge ledi Kablosuz alıcı bağlantısı gösterge ledi Cihaz, kendi başına {Herhangi bir alıcı ile ünitesi bağlanmadan – (Manuel modda)} veya bir alıcı ile eşleşerek otomatik modda çalışacak şekilde tasarlanmıştır. Otomatik Mod : Isıtıcı...
