MOKO MK328 Instruction Manual

Spin bike
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

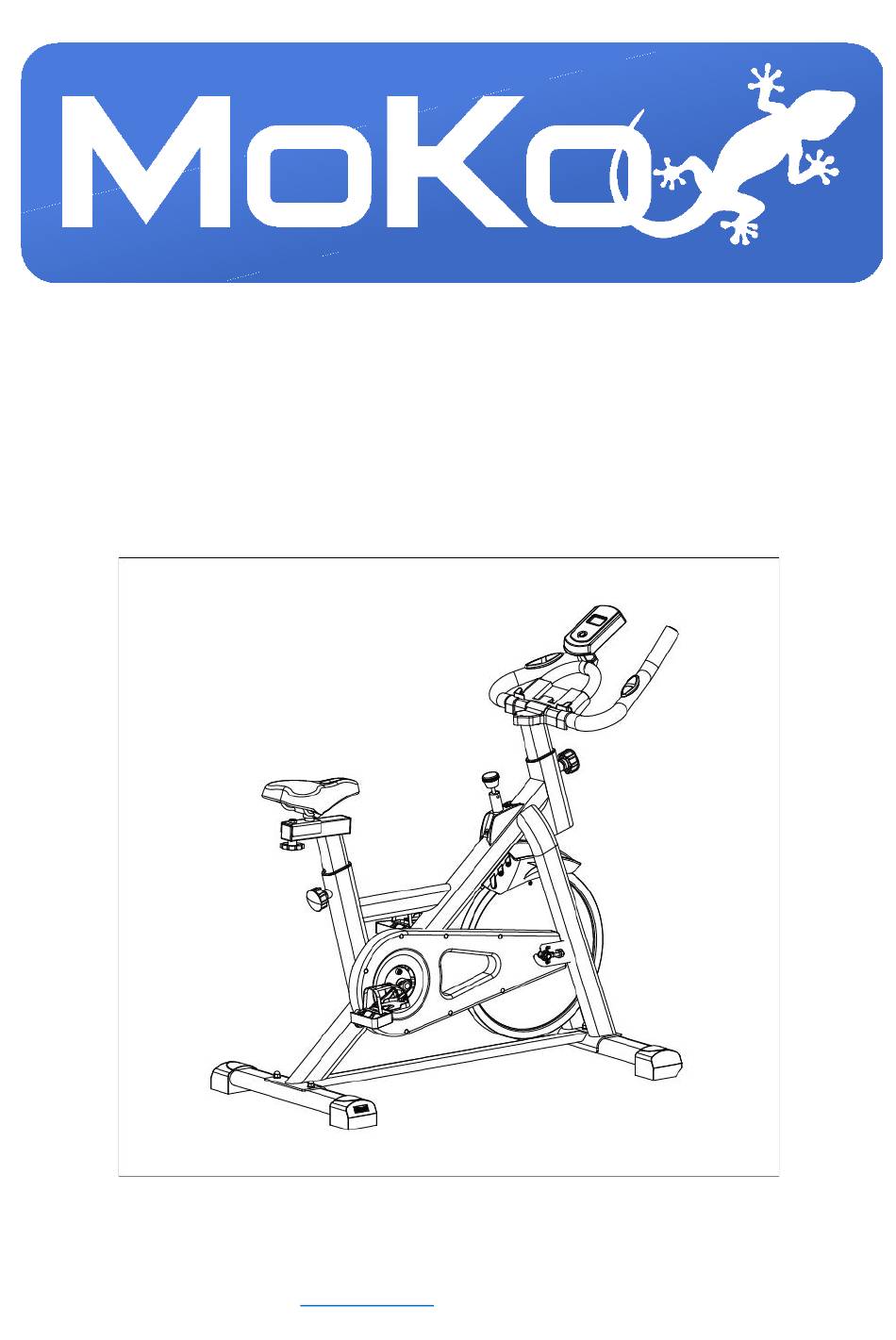

Moko -Spin Bike
MK328
Instruction Manual
Importedand distributed by FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy
info@freebie.it
- +39 0331185817

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MK328 and is the answer not in the manual?

Questions and answers

Summary of Contents for MOKO MK328

  • Page 1 Moko -Spin Bike MK328 Instruction Manual Importedand distributed by FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy info@freebie.it - +39 0331185817...

  • Page 2: Safety Information

    CAUTION: MAX USER WEIGHT: 120KG BEFORE USING THIS EQUIPMENT, CAREFULLY FOLLOW THE INSTRUCTIONS AND READ ALL PRECATION, THEN RETAIN FOR SAFETY INFORMATION FUTURE REFERENCE. WARNING: TO REDUCE THE RISK OF SERIOUS INJURY, READ THE FOLLOWING SAFETY INSTRUCTIONS BEFORE USING THE EQUIPMENT. IMPORTANT: THIS UNIT IS INTENDED FOR HOME USE ONLY 1.

  • Page 3: Exploded Drawing

    EXPLODED DRAWING: Importedand distributed by FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy info@freebie.it - +39 0331185817...

  • Page 4: Parts List

    PARTS LIST: Importedand distributed by FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy info@freebie.it - +39 0331185817...
  • Page 5 ASSEMBLY INSTRUCTIONS STEP 1: The Front Stabilize (2) is fixed on the Main Body (1) with Carriage Bolts (16), Flat washers (17) and cover nuts (18), and fixed with open wrench (25). Note: the move wheels of the Front Stabilize(2) are forward,as shown. Similarly, the Rear Stabilizer (3) is fixed on the Main Body (1) with carriage Bolts (16), flat washers (17) and cover nuts (18), and fixed with open wrench (25).
  • Page 6 STEP 2: Install the right pedal (12) with R mark on The Main Body (1) and fix it with an open wrench (26). Note: tighten it clockwise. Similarly, Install the left pedal (13) with L mark on the Main Body (1) and fixed with open wrench (26).
  • Page 7 STEP 3: The Saddle Post (4) is inserted into the Main Body (1), and the Adjusting knob (14) is pulled out so that the Adjusting knob (14) is automatically inserted into the corresponding hole of the Saddle Post (4). Similarly, the Handle Post (5) is inserted into the Main Body (1), and the Adjusting knob (14) is pulled out so that the Adjusting knob (14) is automatically inserted into corresponding hole of the Handle Post (5).
  • Page 8 STEP 4: The Saddle Adjustment Frame (7) is installed in the Saddle Post (4) and fixed with Flat washer (19), an six angle bolts (28) and a adjusting nut (15). Then the Saddle (8) arranged on the Saddle Adjustment Frame (7), and is fixed and tightened with the open wrench (26).
  • Page 9 STEP 5: The Handle Frame (6) is fixed on the Handle Post (5) with Flat washers(17), the Spring washers (21) and the Button head bolts (20), and tightened with an inner hexagonal wrench(27). Importedand distributed by FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy info@freebie.it - +39 0331185817...
  • Page 10 STEP 6: The Monitor Holder (10) is pulled and fixed on the Handle Frame (6) with the Self tapping screw (24) and tightened with the inner hexagonal wrench (27). The Monitor (9) is mounted on the Monitor Holder (10). Insert the Pulse Wire(22) into the "pulse" hole on the back of the The Monitor (9). Insert the Signal Wire (23) into the "sensor"...
  • Page 11 STEP 7: Install the Mobile phone holder (11) on the Handle Frame (6). CAUTION: before using, please reconfirm that each part is tight and firm, Importedand distributed by FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy info@freebie.it - +39 0331185817...

  • Page 12: Computer Function

    COMPUTER FUNCTION A, BATTERY INSTALLATION Load two 1.5V AA battery in the battery box on the back (after each battery replacement, all values will be "0") B, FUNCTIONAL DESCRIPTION 1, automatic scanning (SCAN): open the screen or press the button to enter the SCAN state, all the functions of the TIME--SPD--DIST--CAL--ODO--PUL will be automatically displayed on the main screen.
  • Page 13 6,Odometer (ODO): the distance between motion and time is 0-9999 km. 7,Pulse (PUL): instant heart rate, 40-240 times / minute, Note: this data is only a rough description and cannot be used for medical treatment. 8, reset: hold down the button for about 3 seconds, all the values will be returned to the "0", the function can be reset.

  • Page 14: Manuale Di Istruzioni

    Moko -Spin Bike MK328 Manuale di istruzioni Importato e distribuito da FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy info@freebie.it - +39 0331185817...

  • Page 15: Informazioni Di Sicurezza

    Attenzione: Peso massimo dell’utilizzatore:120kg Prima di utilizzare la Spin Bike leggere attentamente le istruzioni e le indicazioni. Custodire questo manuale per futura necessità. Informazioni di sicurezza: Al fine di evitare pericoli e gravi infortuni, leggere con molta attenzione le istruzioni di sicurezza riportate qui sotto.
  • Page 16 Esploso dei componenti Importato e distribuito da FreeBie Srl - Via Quasimodo 32/b – Legnano (MI) – Italy info@freebie.it - +39 0331185817...
  • Page 17 Lista dei componenti. descrizione misura qt descrizione misura Telaio 15 Dado di regolazione Supporto ant. 16 Bulloni M8x25 Supporto post. 17 Rondelle piane Blocco Sella 18 Copridado Blocco Manubrio 19 Rondelle Piane 10,5 Manubrio 20 Vite a Testa M8x16 Svasata Regolatore Sella 21 Rondelle Spezzate...
  • Page 18 Istruzioni di assemblaggio: Step1: Il supporto frontale (2) va fissato sul telaio (1) con i bulloni (16), la rondella piatta (17) o il copridado (18) e serrato con la chiave (25). Le ruote fissate sul supporto devono essere rivolteverso l’avanti. Allo stesso modo si fissa il supporto posteriore (3) al telaio (1) con i bulloni (16), la rondella piatta (17) o il copridado (18) e serrato con la chiave (25).
  • Page 19 Step 2: Inserire i pedali (12/13) nel telaio utilizzando la chiave (26). Attenzione: stringere in senso orario.Fissare le manopole di regolazione del manubrio e della sella (14) sul telaio (1). Attenzione non serve stringere in questa fase. Step 3: Inserire il supporto della sella (4) e tirare indietro la manopola (14) per rilasciarla in prossimità...
  • Page 20 Step 4: Fissare il regolatore della sella (7) all’interno del supporto della sella (4), fissarlo con la rondella piatta (19) e il bullone esagonale (28). Bloccarlo con il dado di regolazione (15). A questo punto sistemare la sella (8) sul regolatore (7) e fissarla con la chiave (26).
  • Page 21 Step 6: Il supporto per il monitor (10) va fissato sul manubrio con le viti autofilettanti e stretto con la chiave (27). Il monitor (9) va montato sul supporto (10). Inserire il cavo delle pulsazioni (22) nel foro nominato “pulse” posto nella parte posteriore del monitor.
  • Page 22 Computer – manuale di istruzioni A: Installazione delle batterie Inserire 2 batterie modello 1,5v AA nel vano batterie posto nel retro del display. B: Descrizione delle funzioni Scanning automatico (SCAN): premere il pulsante ON per entrare nella modalità “Scan”. Tutte le funzioni (tempo -spd -dist -cal-odo -pul) appariranno sullo schermoin successione.
