Summary of Contents for KMS ICE COLD BEER

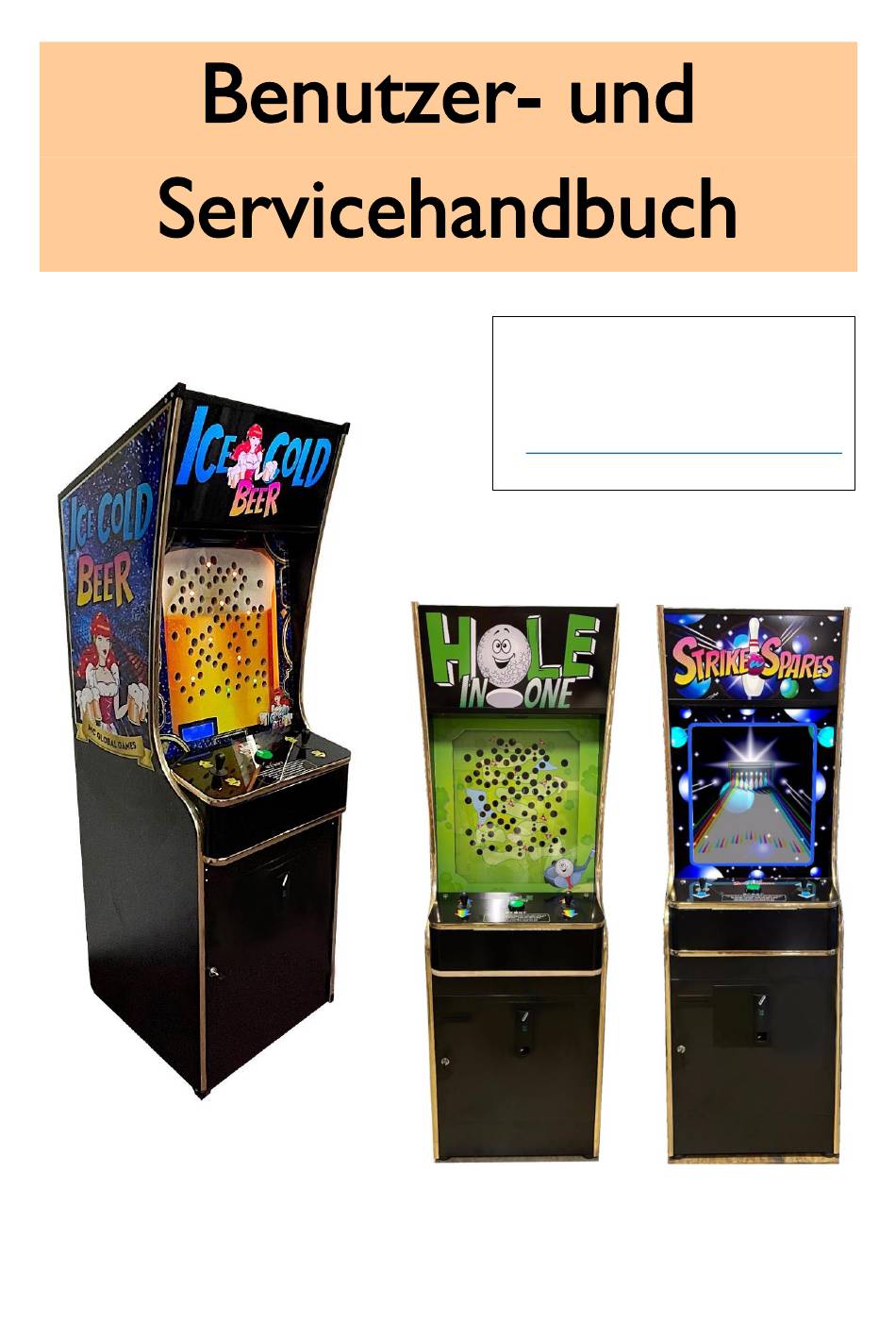

- Page 1 KMS Handels GmbH Bentheimer Straße 239 48529 Nordhorn, Deutschland kundenservice@kms-handel.de www.kms-handel-shop.de Deutsch/English Version...
-
Page 2: Table Of Contents
Inhalt / Content Einleitung und Übersicht ..............................3 Sicherheits-Vorkehrungen ............................. 6 Menü-Übersicht ................................. 7 Meters Menü ..................................8 Einstellungen und Programmierung der Spiele ......................10 Kredit-Schnittstelle ................................. 13 Fehlermeldungen ................................14 Garantieinformationen ..............................15 Hinweise zur schnellen Einrichtung ..........................16 Introduction and overview ............................ -
Page 3: Einleitung Und Übersicht
und Übersicht Einleitung ABMESSUNGEN (vor dem Verpacken für den Versand) • Breite: 64 cm • Tiefe: 71 cm • Höhe: 196 cm Gewicht: 95 kg Maße, wenn verpackt: • Breite: 75 cm • Tiefe: 80 cm • Höhe: 210 cm Gewicht (auf Transportgestell): 112 kg Neue Funktionen: •... - Page 4 mit Sicherheit auftreten werden, sicher beheben können. Fehler werden in der rücksetzbaren „Fehlerhistorie“ gespeichert. Wenn Sie also einen Spielfehler unbekannter Ursache entdecken, hat das Spiel bereits alle legitimen Spielfehler aufgezeichnet. Spielfeld Die neue Version des Spielfelds ist dem Original sehr ähnlich, da das Original äußerst erfolgreich war.
- Page 5 SD-Karte. Die SD-Karte enthält beschreibbare Textdateien mit dem Namen Mercy, Loch1 bis Loch10. Ändern Sie einfach die Angaben in jeder TEXT-Datei auf einen Preis, den Ihr Standort anbietet. Spielfeld-Beleuchtung Die seitliche LED-Beleuchtung des Spielfelds sorgt für eine angemessene, weiche Beleuchtung des Spielfelds an einem dunkel beleuchteten Standort Die Helligkeit kann über einen Regler eingestellt werden.
-
Page 6: Sicherheits-Vorkehrungen
Sicherheits-Vorkehrungen Wichtig: Bitte befolgen Sie diese Anweisungen genau, um erheblichen Schaden an Ihrem Spiel zu vermeiden. Warnung: Für die Installation dieses Spiels muss eine geerdete Steckdose verwendet werden. Anderenfalls können Sie sich selbst oder anderen Personen ernsthafte Verletzungen zufügen. Sollten Sie eine nicht-geerdete Steckdose verwenden, kann dies zu einem fehlerhaften Betrieb des Spiels oder zu Schäden an der Elektronik führen. -
Page 7: Menü-Übersicht
Menü-Übersicht... -
Page 8: Meters Menü
Meters Menü Nehmen Sie kleine Änderungen an einem der folgenden Punkte vor. • Motordrehzahl – je höher die Drehzahl, desto leichter wird das Spiel. Bei voller Geschwindigkeit ist es einfach, einen schnell laufenden Ball zu kontrollieren. Wenn Sie die Drehzahl verringern, kann der Ball sehr viel leichter verloren gehen. •... - Page 9 • Geschwindigkeit des Spiele-Timers – je langsamer die Uhr, desto einfacher das Spiel. Die Spieler werden dazu gezwungen, schneller ein Loch zu gewinnen oder die Zeit läuft ab. Wenn Sie Änderungen vornehmen und den Zähler zurücksetzen, dann können Sie bei jedem Besuch den alten Wert mit dem neuen vergleichen.
-
Page 10: Einstellungen Und Programmierung Der Spiele
Einstellungen und Programmierung der Spiele Das Mischen und Anpassen von Zahlungsgeräten mit gleichen Impulswerten gehörten der Vergangenheit an: Bei unseren Spielen können Sie bis zu 4 verschiedene Zahlungsgeräte anschließen und der Kreditlinie einfach mitteilen, was die Kreditbörse in Geld wert ist. Das Spiel zeichnet alle Impulse als Geldwerte auf und überträgt diese auf die Spiele, basierend auf dem Preis pro Spiel. - Page 11 Wir haben den Spielern die Möglichkeit gegeben, mehr und mehr zu zahlen, ohne dass die Zeit, um Bonusangebote zu nutzen, abläuft. ABER: bis nicht mehr Geld ausgegeben wird, läuft der Zähler bis auf null, wenn der Startknopf nicht gedrückt wird.
- Page 12 So bearbeiten Sie die SD-Karten Informationen: 1. Spiel ausschalten. 2. Spielerkonsole öffnen und SD-Karte entfernen. 3. Die SD-Karte in einen PC einsetzen. OBEN. Übertragen Sie zur Sicherung den Inhalt der SD-Karte auf einen PC und erstellen Sie eine Kopie. Bearbeiten Sie eine der Kopien am PC. 4.
-
Page 13: Kredit-Schnittstelle
Kredit-Schnittstelle Es stehen 4 Eingaben für Kreditlinien zur Verfügung, die jeweils einen individuellen Preiswert haben. CL1 ist mit den 3 IDC-Buchsen verbunden, sodass mehrere elektronische Münzprüfer oder ein einzelner, mit J5 verbundener Münzprüfer verwendet werden können. Hinweis: Wenn Sie mehrere Geräte an CL1/IDC anschließen, müssen alle Geräte einen identischen Kreditimpuls-Ausgangswert haben, und dieser Wert muss mit der Preisgestaltung >... -
Page 14: Fehlermeldungen
Fehlermeldungen Schalter links oben Limitschalter für Spielfeld Schalterfunktion prüfen links oben nicht gefunden (NC-Verdrahtung) Prüfen Sie, ob der Motor links nach oben fährt Schalter rechts oben Limitschalter für Spielfeld Schalterfunktion prüfen rechts oben nicht gefunden (NC-Verdrahtung) Prüfen Sie, ob der Motor rechts nach oben fährt Schalter links unten Limitschalter für Spielfeld... -
Page 15: Garantieinformationen
Garantieinformationen Für dieses Produkt gilt eine eingeschränkte 90-Tage-Garantie ab dem Verkaufsdatum auf Mängelfreiheit der Komponenten. Das ist abgedeckt: Antriebsmotoren Antriebsriemen Antriebsräder Unruhwellen-Baugruppe Joysticks Leiterplatte (Hauptteil) Leiterplatte (Tochterteil) PCB-Baugruppe für Kugelsensor Netzgerät Die Garantie deckt keine Schäden ab, die durch unsachgemäßen Gebrauch, unsachgemäße Montage durch den Endbenutzer, Modifikation, Reparaturen oder andere als die für dieses Spiel vorgesehene Verwendung entstanden sind. -
Page 16: Hinweise Zur Schnellen Einrichtung
Hinweise zur schnellen Einrichtung Das Gerät hat Voreinstellungen – siehe Seite 6 in der Menü-Übersicht. Hinweise für Zahlungsgeräte: Unterschiedliche Länder benutzen unterschiedliche Zahlungsgeräte und haben auch Abweichungen bei den Kreditausgabewerten. Der Münzprüfer, der 50 Cent, 1€ und 2€ gutschreibt, ist miteingebaut in dem Gerät. Optional können Sie einen Geldscheinprüfer oder ein Kreditkartenlesegerät einbauen lassen. - Page 17 Owners and Service Manual KMS Handels GmbH Bentheimer Straße 239 48529 Nordhorn, Germany kundenservice@kms-handel.de www.kms-handel-shop.de English...
-
Page 18: Introduction And Overview
Introduction and overview DIMS (before packed for shipping) • Width: 64 cm • Depth: 71 cm • Height: 196 cm Weight: 95 kg DIMS, when packed: • Width: 75 cm • Depth: 80 cm • Height: 210 cm Weight (on shipping skid): 112 kg New functions: •... - Page 19 Playfield The new iteration playfield layout remains very much the same as the original since that one was extremely successful. Custom artwork is available upon request. Target holes & optical scoring In this new version, the playfield uses optical detectors for increased reliability and zero maintenance.
- Page 20 Solid state electronics The new electronics are much more highly integrated. The new PCB is about 1/10 the size of the original and has about 1/50th the components using SMD resulting in a much more reliable product. Audits – Income and prizes All metering is memory stored data and easily accessible and viewed via the LCD.
-
Page 21: Safety Precautions
Safety precautions Important: Failure to follow these directions closely could cause serious damage to your game. Warning: When installing this game, a 3 prong grounded receptable must be used. Failure to do so could result in serious injury to yourself or others. Failure to use a grounded receptable could also cause improper game operation, or damage to the electronics. -
Page 22: Menu Overview
Menu overview... -
Page 23: Meters Menu
Meters menu... -
Page 24: Game Set Up & Programming
Game set up & programming You can make small changes to any or all of these: • Motor Speed – The faster the motor the easier the game. At full speed, controlling a fast-moving ball is easy. Slow the motor and the ball can be lost far more easily. - Page 25 Error history can be a powerful tool and point of reference for where the location is reporting problems but do not report what the problem is. All too often, service calls are not clear on what is wrong, and very often, misleading information is passed on resulting in random faults hanging because repairers are chasing faults that do not actually exist leading to continued location and player frustrations.
- Page 26 Mixing and matching payment devices with equal pulse values is a thing of the past. In our games, you can hook up as many as 4 different payment devices and simply tell the credit line what the credit purse is worth in money. The game records all pulses as a monetary value and converts this to games, base on the price per game.
- Page 27 To edit the SD card: 1. Power off the game. 2. Open the player console and remove the SD card.
- Page 28 3. Insert the SD card into a PC. TOP. Copy the SD card contents to a PC as backup and create a duplicate copy. Edit on the PC one of the copies. 4. Edit any TXT file with the information you want printed. Save back to the SD card.
-
Page 29: Payment Device Interface
Payment device interface There are 4 credit line inputs available, each capable of individual pricing value. CL1 is linked to the 3 IDC sockets allowing for multiple electronic coin acceptors or the use of a single coin style acceptor connected to J5. NB: if you connect multiple devices to CL1 / IDC, all devices must have an identical credit pulse output value and that value must match Pricing >... -
Page 30: Errors
Errors Left up switch Playfield left up limit switch Check switch operation not found (wired NC) Check left motor is driving Right up switch Playfield right up limit switch Check switch operation not found (wired NC) Check right motor is driving Left bottom switch Playfield left down limit Check switch operation... -
Page 31: Warranty
Warranty This product carries a limited 90-day warranty from the date of sale to be free from defects in components. What is covered: Drive motors Drive belts Drive wheels Balance bar assembly Joysticks Circuit board (Main) Circuit board (daughter) Ball sensor PCB assembly. Power supply The warranty does not cover items damaged where subjected to abuse, improperly assembled by the end user, modified, repaired, or operated in a fashion other than as intended for this... -
Page 32: Quick Set Up Hints
Quick set up hints ICE COLD BEER has default settings. See page 6 – MENU Overview. Cost to play hint: Different countries use different payment devices and also have variations in the credit output value. There are 4 credit inputs at the front door. However, the game is only equippted with a coin acceptor in the first place.
