Power Dynamics BC Series Instruction Manual page 14

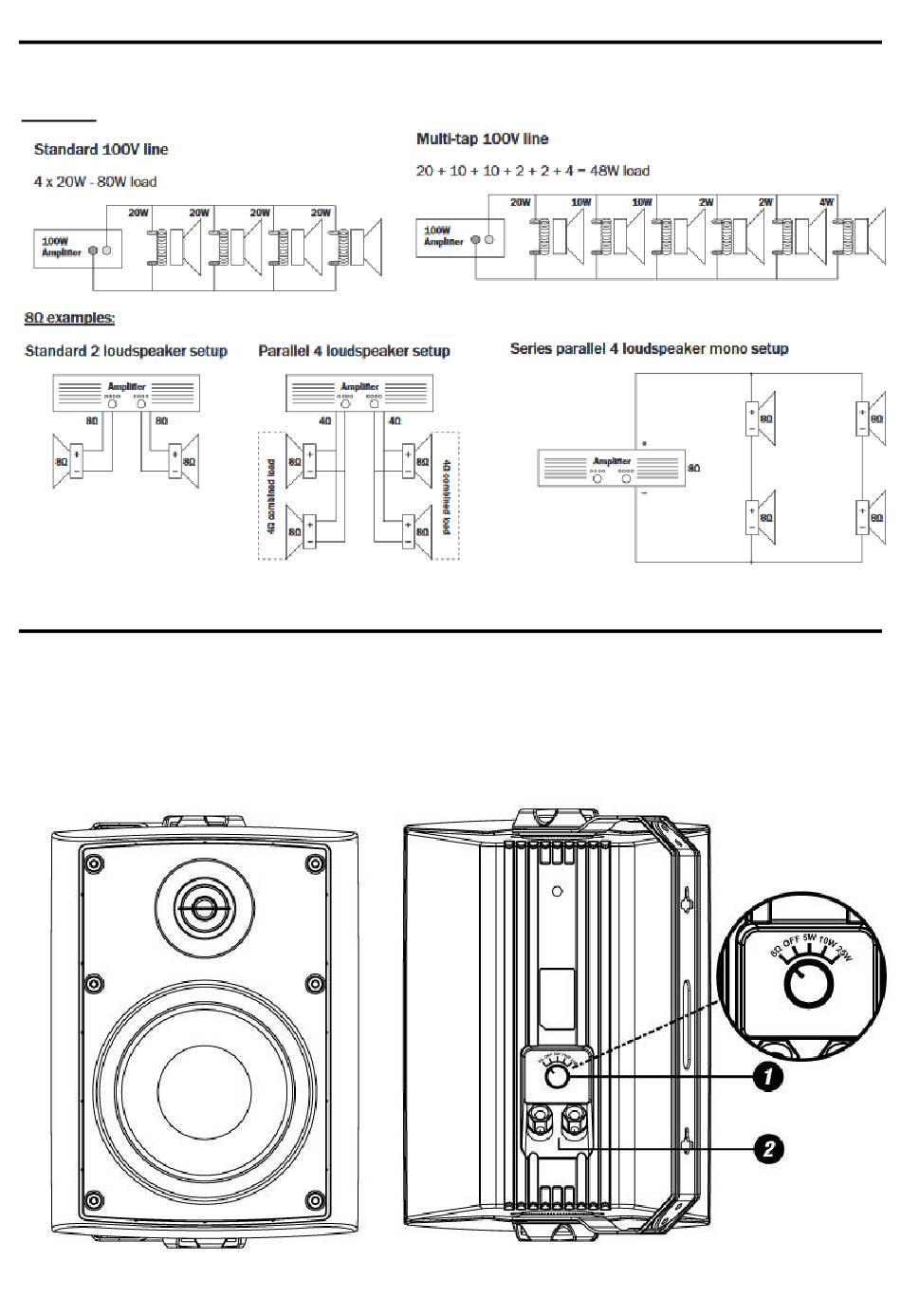

PRZYKŁADY POŁĄCZEŃ 100V
Użyj przełącznika z tyłu głośnika, aby wybrać moc wyjściową. Głośniki mogą działać na systemie 8 Ohm lub
100Volt.
Przykład:
JAK PODŁĄCZYĆ GŁOŚNIKI
Krok 1: Jeśli system nagłośnieniowy jest włączony, należy go wyłączyć przed jakimkolwiek podłączaniem.
Krok 2: Podłączyć głośnik pod wyjście we wzmacniaczu. (Czarny = biegun ujemny / Czerwony = biegun dodatn)
(2).
Krok 3: Ustaw przełącznik obrotowy (1) w pozycji 100 Volt lub 8Ω (do bezpośredniego sterowania głośnikiem na
wyjściu wzmacniacza o niskiej impedancji).
Krok 4: Przy podłączaniu kilku głośników należy upewnić się, że wszystkie głośniki mają tą samą polaryzację, i że
wzmacniacz nie zostanie przeciążony.
14
