„ CAPTEURS FLEXIBLES
DE COURANT AC
„ FLEXIBLE AC CURRENT
SENSORS
„ FLEXIBLE AC-
STROMWANDLER
„ SENSORI FLESSIBILI DI
CORRENTE AC
„ SENSORES FLEXIBLES
DE CORRIENTE AC
Notice de fonctionnement
FRANÇAIS
User's manual
E N G L I S H
Bedienungsanleitung
DEUTSCH
Manuale d'uso
ITALIANO
Manual de instrucciones
ESPAÑOL

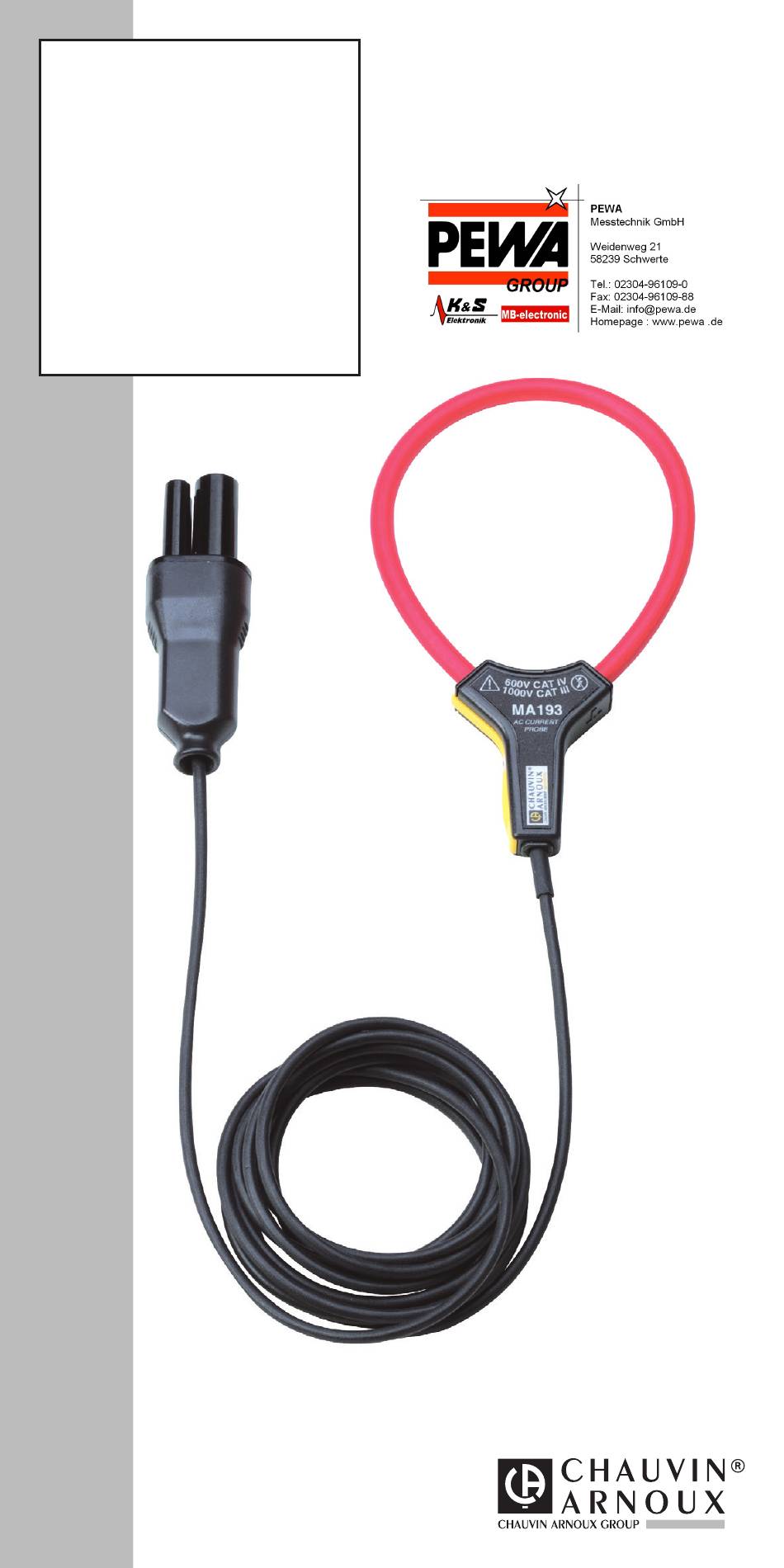

MiniFLEX
MA193
Advertisement
Table of Contents
Related Manuals for PEWA CHAUVIN ARNOUX MiniFLEX MA193
Summary of Contents for PEWA CHAUVIN ARNOUX MiniFLEX MA193
- Page 1 MiniFLEX „ CAPTEURS FLEXIBLES DE COURANT AC MA193 „ FLEXIBLE AC CURRENT SENSORS „ FLEXIBLE AC- STROMWANDLER „ SENSORI FLESSIBILI DI CORRENTE AC „ SENSORES FLEXIBLES DE CORRIENTE AC Notice de fonctionnement FRANÇAIS User's manual E N G L I S H Bedienungsanleitung DEUTSCH Manuale d’uso...
-
Page 2: Précautions D'emploi
English ................8 Deutsch ................14 Italiano ................20 Español ................26 Vous venez d’acquérir un capteur de courant MiniFLEX MA193 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : „ lisez attentivement cette notice de fonctionnement, „... - Page 3 „ N’utilisez pas le capteur si son boîtier est ouvert, détérioré ou mal remonté. Avant chaque utilisation, vérifiez l’intégrité de l’isolant du tore. „ Utilisez des moyens de protection individuelle adaptés lorsque des parties sous tensions dangereuses peuvent être accessibles dans l’installation où la mesure est réalisée.
- Page 4 UTILISATION Le capteur de courant flexible MINIFLEX MA193 permet de mesurer le courant cir‑ culant dans un câble sans avoir à ouvrir le circuit. Il permet aussi d’isoler l’utilisateur des tensions dangereuses présentes sur le circuit. Ce capteur ne peut être utilisé que comme accessoire d’un appareil. Avant de le brancher, si vous en avez plusieurs, vous pouvez repérer chaque capteur à...
-
Page 5: Caractéristiques
CARACTÉRISTIQUES CONDITIONS D’ENVIRONNEMENT Utilisation à l’intérieur Domaine d’utilisation ‑ 10 à +50 °C < 85 %HR Stockage ‑ 40 à +70 °C < 85 %HR Altitude < 2000 m Degré de pollution CARACTÉRISTIQUES CONSTRUCTIVES Diamètre d’enserrage 70 ou 100 mm Longueur du capteur 250 ou 350 mm Longueur du câble de liaison... -
Page 6: Maintenance
MAINTENANCE L’appareil ne comporte aucune pièce susceptible d’être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gra- vement la sécurité. ENTRETIEN Déconnectez tout branchement du capteur. Utilisez un chiffon doux, légèrement imbibé... -
Page 7: Garantie
GARANTIE Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande. La garantie ne s’applique pas suite à : „ une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible ;... -
Page 8: Precautions For Use
ENGLISH Thank you for purchasing a MiniFLEX MA193 flexible current sensor. For best results from your instrument: „ read these operating instructions carefully, „ comply with the precautions for use. WARNING, risk of DANGER! The operator must refer to these instruc‑ tions whenever this danger symbol appears. - Page 9 „ All troubleshooting and metrological checks must be done by competent, accredited personnel. PRESENTATION Flexible sensor. Sensor opening device. Specific 4‑point plug. Position of the ring. Shielded cord.
- Page 10 The MINIFLEX MA193 flexible current sensor can be used to measure the current in a cable without opening the circuit. It also serves to isolate the user from hazardous voltages in the circuit. This sensor can only be used as an accessory of an instrument. Before connecting it, if you have several sensors, you can mark each of them using one of the coloured rings supplied with the instrument to identify the phase.
-
Page 11: Environmental Conditions
CHARACTERISTICS ENVIRONMENTAL CONDITIONS Use indoors Range for use ‑10 to +50 °C < 85 %HR Storage ‑40 to +70 °C < 85 %HR Altitude < 2,000 m Pollution level CONSTRUCTION CHARACTERISTICS Clamping diameter 70 or 100 mm Sensor length 250 or 350 mm Connection cable length Weight approximately 60 g... -
Page 12: Metrological Verification
MAINTENANCE The instrument contains no parts that can be replaced by personnel who have not been specially trained and accredited. Any unauthorized repair or replacement of a part by an “equivalent” may gravely impair safety. CLEANING Disconnect everything connected to the instrument. Use a soft cloth, dampened with soapy water. -
Page 13: Warranty & Service
WARRANTY, SERVICE Except as otherwise stated, our warranty is valid for twelve months starting from the date on which the equipment was sold. Extract from our General Conditions of Sale, communicated on request. The warranty does not apply in the following cases: „... - Page 14 DEUTSCH Sie haben einen flexiblen Stromwandler MiniFLEX MA193 erworben, wir danken Ihnen für Ihr Vertrauen. Damit die optimale Nutzung des Geräts gewährleistet ist: „ Lesen Sie aufmerksam diese Bedienungsanleitung, „ Beachten Sie genau die Benutzungshinweise. ACHTUNG, GEFAHRENRISIKO! Sobald dieses Gefahrenzeichen auftritt, ist der Bediener verpflichtet, die Anleitung zu Rate zu ziehen.
- Page 15 „ Das Gerät nur mit korrekt geschlossenem, unbeschädigtem und richtig montiertem Gehäuse verwenden. Prüfen Sie vor jedem Einsatz nach, ob die Isolierung der Spulen einwandfrei ist. „ Tragen Sie geeignete Schutzkleidung, wenn spannungsführende Teile in der gemessenen Anlage offen liegen. „...
-
Page 16: Betrieb
BETRIEB Mit der flexiblen Messschleife MINIFLEX MA193 lässt sich Messstrom in Kabeln bestimmen, ohne den Stromkreis unterbrechen zu müssen. Dadurch wird auch der Anwender vor eventuellen Gefahrenströmen im Stromkreis geschützt. Sie darf ausschließlich als Zubehör zu einem Messgerät verwendet werden. Wenn Sie mehrere Messschleifen verwenden, markieren Sie Vor dem Anschließen jede Messschleife mit den mitgelieferten bunten Kennzeichnungsringen zur Phasenbestimmung und schließen Sie erst dann die Messschleife an das Gerät an. -
Page 17: Technische Daten
TECHNISCHE DATEN UMGEBUNGSBEDINGUNGEN Benutzung nur in Innenräumen. Betriebsbereich ‑ 10 bis +50 °C < 85 % r. F. Lagerung ‑ 40 bis +80 °C < 85 % r. F. Höhe < 2000 m Verschmutzungsgrad KONSTRUKTIONSDATEN Umschließungsdurchmesser 70 oder 100 mm Länge des Stromwandlers 250 oder 350 mm Länge des Verbindungskabels... -
Page 18: Wartung
WARTUNG Enthält das Gerät keine Teile, die von nicht ausgebildetem oder nicht zugelassenem Personal ausgewechselt werden dürfen. Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden. REINIGUNG Das Gerät von jeder Verbindung trennen. Mit einem leicht mit Seifenwasser angefeuchteten Tuch reinigen. - Page 19 GARANTIE Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen ist Garantiezeit zwölf Monate ab Bereitstellungsdatum des Geräts. Auszug aus den Allgemeinen Geschäftsbedingungen (Gesamttext auf Anfrage). Die Garantie verfällt bei: „ unsachgemäße Benutzung des Gerätes oder Verwendung mit inkompatiblen anderen Geräten; „ Veränderung des Geräts ohne die ausdrückliche Genehmigung der technischen Abteilung des Herstellers;...
- Page 20 ITALIANO Avete appena acquistato sensore flessibile di corrente MiniFLEX MA193. Vi ringraziamo per la fiducia che ci avete accordato. Per ottenere le migliori prestazioni dal vostro strumento: „ seguite attentamente le presenti istruzioni per l’uso. „ rispettate le precauzioni d’uso. ATTENZIONE, rischio di PERICOLO! L’operatore deve consultare il presente manuale ogni volta che vedrà...
- Page 21 sione (e quindi pericolose) sono accessibili nell’impianto in cui si realizza la misura. „ Qualsiasi procedura d’intervento o di verifica metrologica va effettuata da per‑ sonale competente e autorizzato. PRESENTAZIONE Sensore flessibile. Dispositivo d’apertura del sensore. Presa specifica 4 punti. Ubicazione dell’anello.
- Page 22 UTILIZZO Il sensore di corrente flessibile MINIFLEX MA193 permette di misurare la corrente circolante in un cavo senza dovere aprire il circuito. Esso permette anche d’isolare l’utente dalle tensioni pericolose presenti sul circuito. E ‘ possibile utilizzare questo sensore solo come accessorio di un apparecchio. Prima di allacciarlo alla corrente, se ne avete parecchi, potete identificare ogni sensore mediante un anello colorato fornito con l’apparecchio per identificare la fase.
-
Page 23: Condizioni Ambientali
CARATTERISTICHE CONDIZIONI AMBIENTALI Utilizzo all’interno Campo d’utilizzo da ‑ 10 a +50 °C < 85%UR Magazzinaggio da ‑ 40 a +70 °C < 85%UR Altitudine < 2.000 m Livello di inquinamento CARATTERISTICHE COSTRUTTIVE Diametro di serraggio 70 oppure 100 mm Lunghezza del sensore 250 oppure 350 mm Lunghezza del cavo di collegamento... -
Page 24: Manutenzione
MANUTENZIONE Lo strumento non comporta pezzi sostituibili da personale non formato e non autorizzato. Qualsiasi intervento non autorizzato o qualsiasi sostituzione di pezzi con pezzi equivalenti rischia di compromettere gravemente la sicurezza. PULIZIA Disconnettere completamente il sensore. Utilizzare un panno soffice, inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzando un panno asciutto o l’aria compressa. -
Page 25: Garanzia
GARANZIA La nostra garanzia ha validità, salvo eccezioni preventivamente concordate, per dodici mesi dalla data disponibilità del materiale (estratto dalle nostre Condizioni Generali di Vendita e disponibile su richiesta) La garanzia non si applica in seguito a: „ utilizzo inappropriato dell’attrezzatura o utilizzo con materiale incompatibile „... -
Page 26: Precauciones De Uso
ESPAÑOL Acaba de adquirir un sensore flexible de corriente MiniFLEX MA193 y le agra‑ decemos la confianza ha depositado en nosotros. Para conseguir las mejores prestaciones de su instrumento: „ lea atentamente el manual de instrucciones, „ respete las precauciones de uso. ¡ATENCIÓN, riesgo de PELIGRO! El operador debe consultar el presente manual cada vez que visualiza este símbolo de peligro. - Page 27 „ No utilice el sensor si la carcasa está abierta, dañada o mal montada. Antes de cada utilización, compruebe que el aislamiento del toroidal esté en perfecto estado. „ Utilice medios de protección individual apropiados cuando quepa la posibilidad de que partes bajo tensión peligrosa estén accesibles en la instalación en la que se realiza la medida.
- Page 28 El sensor de corriente flexible MINIFLEX MA193 permite medir la corriente que circula por un cable sin tener que abrir el circuito. Asimismo, permite aislar al usuario de tensiones peligrosas presentes en el circuito. Este sensor sólo se puede utilizar como accesorio de un dispositivo. Antes de conectarlo, si tiene varios, puede identificar cada sensor con uno de los anillos de color suministrados con el instrumento para identificar la fase.
-
Page 29: Seguridad Eléctrica
CARACTERÍSTICAS CONDICIONES DE ENTORNO Utilización en interiores Campo de utilización ‑ 10 a +50 °C < 85% HR Almacenamiento de ‑ 40 a +70 °C < 85% HR Altitud < 2.000 m Grado de contaminación CARACTERÍSTICAS CONSTRUCTIVAS Diámetro de encierro 70 o 100 mm Longitud del sensor 250 o 350 mm... -
Page 30: Mantenimiento
MANTENIMIENTO El instrumento no contiene ninguna pieza que pueda ser sustituida por un personal no formado y no autorizado. Cualquier intervención no autorizada o cualquier pieza sustituida por piezas similares pueden poner en peligro seriamente la seguridad. LIMPIEZA Desconecte cualquier conexión del instrumento y ponga el conmutador en posi‑ ción OFF. -
Page 31: Para Pedidos
GARANTÍA Nuestra garantía tiene validez, salvo estipulación expresa, durante doce meses a partir de la fecha de entrega del material. Extracto de nuestras Condiciones Generales de Venta, comunicadas a quien las solicite. La garantía no se aplica si: „ se ha utilizado de forma inapropiada el equipo o si se ha utilizado con un material incompatible;...
