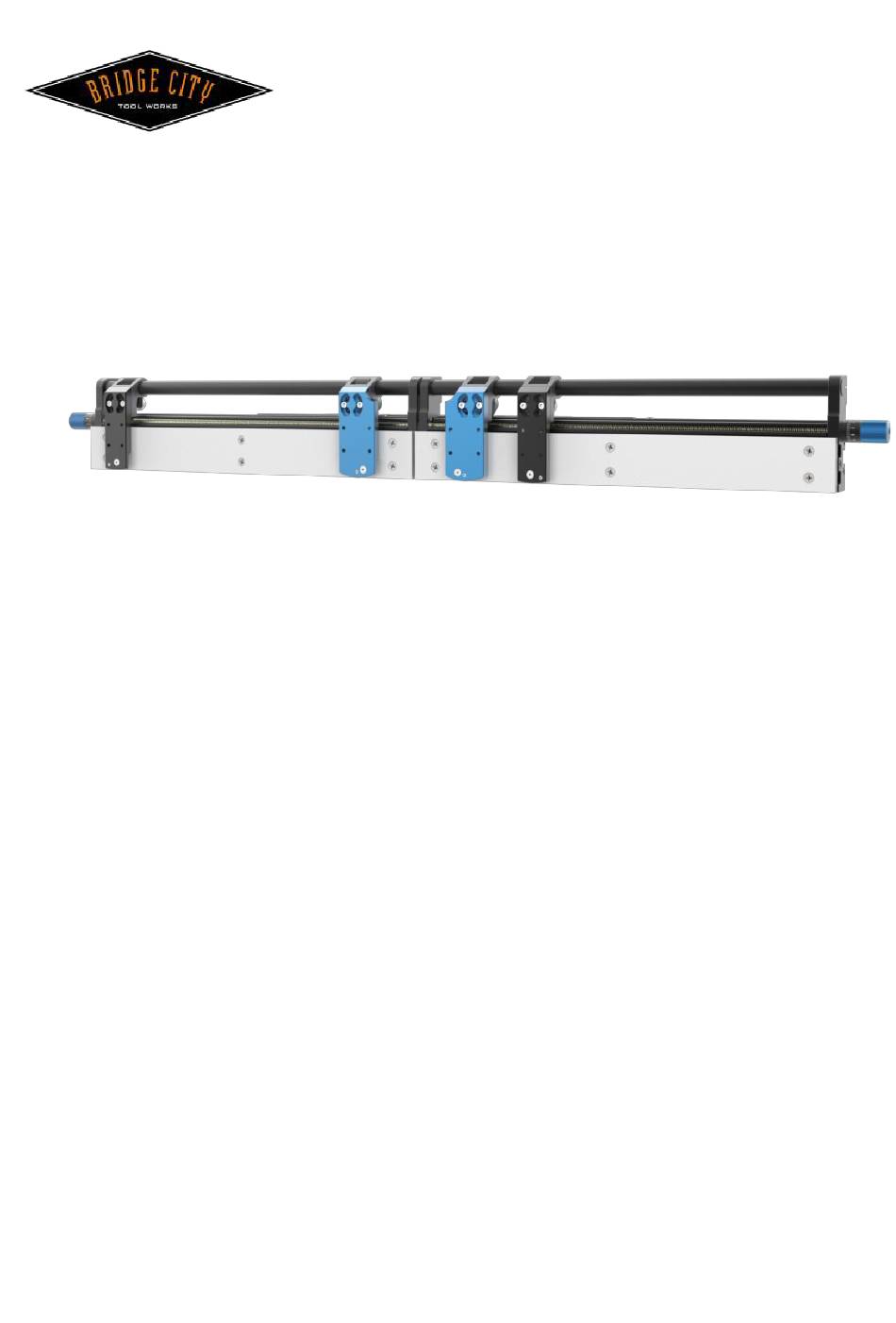

JMPv2 Precision Fence System
JMPv2 精密靠山系统
Präzisionsanschlagsystem
Thank you for your purchase of the JMPv2
Precision Fence System for the Jointmaker Pro!
These instructions include assembly and usage
information. It is advisable to read through the
instructions prior to starting assembly.
Upon opening the box there may be empty
slots in the packaging depending upon the
configuration that you purchased.
Please contact us with comments, feedback, or
any questions regarding assembly or use of the
Jointmaker Pro.
You find our contact information on the following website:
www.bridgecitytools.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bridge City JMPv2
Summary of Contents for Bridge City JMPv2
- Page 1 JMPv2 Precision Fence System JMPv2 精密靠山系统 Präzisionsanschlagsystem Thank you for your purchase of the JMPv2 Precision Fence System for the Jointmaker Pro! These instructions include assembly and usage information. It is advisable to read through the instructions prior to starting assembly.
-
Page 3: Table Of Contents
Contents 1. Assembly and Calibration ································································· 2 2. Operation ························································································ 6 2.1 Adjusting the Stops ····································································· 6 2.2 Adjusting the Precision Fence to Miter Cut ···································· 8 3. Optional Parts ················································································ 10 3.1 Tenon Miter Jig ······································································ 10 3.2 Bias Arm ················································································13 3.3 Pivot Clamp ···········································································... -
Page 5: English Version
English Version... -
Page 6: Assembly And Calibration
1. Assembly and Calibration ● Remove the original fence that comes with your Jointmaker Pro. ● As shown in Fig. 1, mount the precision fence to the orange tables. ● Lift each adjusting lever vertically to release the spring lock. Use a thin slotted screwdriver to tighten the screw on the top of the Levers. - Page 7 As shown in Fig. 2, loosen the 4 adjusting levers, attach the fence bridge to the fence base, and tighten the socket cap screws after calibrating the fence halves (left and right fence base). Temporarily leave both the adjusting levers and socket cap screws slightly loosen to allow calibration of the left and right fence base.
- Page 8 As shown in Fig. 3, place a straight edge along both fence face to check the straightness. With the adjusting levers loosen, if the two halves of the fence are not coplanar, then slightly adjust the fence bases to align them and ensure that they are coplanar to each other.
- Page 9 Note: 1. When the blue stop is rested slightly against the blade, please ensure that the stop is not applying excessive pressure to deviate/bend the blade. 2. When assembling the fence, please leave a small amount of clearance between the end cap of the fence body and the blade to avoid any damage to the blade, fence body, and/or cause personal injury.
-
Page 10: Operation
2. Operation Component Instruction: Fence Locking Knob: Used to lock the fence. Micro Adjustor: Used to fine tune the blue stop. Blue Stop: Used for precise positioning of cuts. Black Stop: Used to assist positioning cuts, usually for repetitive cuts. Micro Adjustor Black Stop Blue Stop... - Page 11 When adjusting the position of the blue stop with the micro-adjusting knob, rotate & align scale ring to the “0” mark to help easily read incremental changes when rotating the knob. The "+" and "-" marks on the end cap will indicate the rotating direction of the micro-adjusting knob.
-
Page 12: Adjusting The Precision Fence To Miter Cut
Fig. 7 2.2 Adjusting the Precision Fence to Miter Cut The JMPv2 Precision Fence System is composed of two fences on the left and right. The two fences can be connected with the bridge to operate the fence as a whole. Alternatively, the fences can be used independently by removing the bridge, which allows each fence to be operated individually. - Page 13 Note: 1. During angled cutting, in order to avoid the interference between fence and blade, loosen the fence locking knob and slide the fence away from the blade to avoid the cutting route. 2. Every time the bridge is reinstalled, the fences will need to be recalibrated or aligned to be coplanar to each other and squared to the blade.
-
Page 14: Optional Parts
3. Optional Parts In order to perform different types of cuts, we have designed four optional accessories for JMPv2 precision fence, which are not included as standard equipment of JMPv2 Precision Fence. ATTENTION! Before you make any cut on the Jointmaker Pro, always check to ensure that all clamps and accessories are: 1. - Page 15 Protractor Plate Nylon Set Screw Fig. 11 As shown in Fig. 11, install the Protractor Plate to the fence sliders. Use the fasteners from the stops to secure the protractor plate in place. You’ ll need to space the sliders at an appropriate distance to match up the holes with the protractor place.
- Page 16 Note: 1. For ease of installation, you can attach the Tenon Miter Jig arm to the Protractor Plate first, and then attach the Protractor to the fence sliders. 2. The Tenon Miter Jig and Protractor Plate set-up can flip out of the way in order to make another cut using the Stops on the other side of the blade.
-
Page 17: Bias Arm
3.2 Bias Arm The set-up and usage of the Bias Arm is similar to the Tenon Miter Jig. It is mainly used for securing the rectangular workpiece for multi-angle (0°~90°) fine cutting. Compared with the Tenon Miter Jig, the Bias Arm has a more stable clamping on a rectangular workpiece. -
Page 18: Pivot Clamp
3.3 Pivot Clamp The Pivot Clamp is mainly used to secure the workpiece and improve the cutting stability. Install the Pivot Clamp as shown in Fig. 15. Note that the bolt head should be seated into the table recessed grooves (underneath). From there, install the clamp, the pivot block and tighten the knob to lock the clamp down. -
Page 19: Elbow Clamp
3.4 Elbow Clamp The Elbow Clamp is used to secure the workpiece which is installed on the fence base. It consists of a long arm and a rotatable short arm. The increment of the rotation angle of the short arm is 20°. It can secure the workpiece in multiple directions. - Page 21 中文版本...
-
Page 23: 安装及校准
感谢您购买 JMPv2 精密靠山系统。 此说明书包含产品的组装和使用信息。建议您在开始装配之前详细阅读说明书。 此 JMPv2 精密靠山系统需配合手推锯 Jointmaker Pro 使用。如有任何组装或 使用问题，请与我们联系。 1.安装及校准 移除 Jointmaker Pro 自带的简易靠山。 如图 1 所示，将精密靠山安装在橙色台板上。 上提可调位紧定手柄，使用一字起（或十字起）顺时针旋转顶部的螺丝将靠 山锁紧，调整手柄位置，便于后续松开和锁紧的操作。 注意：确保六角头螺栓的头部完全嵌入到台板下方的凹槽内。 可调位紧定手柄 垫片 右精密靠山 橙色台板 六角头螺栓 左精密靠山 图 1... - Page 24 如图 2 所示，松开可调位紧定手柄，将靠山连接板安装至左、右靠山基座上 锁紧，为便于安装，安装前松开的可调位紧定手柄，暂不锁紧，便于后续校准。 内 六 角 圆 柱 头 垫片 靠山连接板 右靠山基座 靠山锁紧旋钮 左靠山基座 图 2 如图 3 所示，使用直尺校准精密靠山，检查左右精密靠山是否共面，若不共 面，拧松靠山连接板固定螺丝，轻微移动靠山，使左右精密靠山保持共面，然后 拧紧螺丝，完成靠山共面校准。最后锁紧可调位紧定手柄。 左精密靠山 右精密靠山 直尺 图 3...
- Page 25 如图 4 所示，移动蓝色限位挡块至靠山靠近锯片的一侧极限位置，并让蓝色 限位挡块的底部半牙螺纹与丝杆啮合， （蓝色限位挡块的操作见“操作说明”） ， 检查导向杆“0”刻度是否与蓝色限位挡块的固定座边缘对齐，如存在偏差，拧 松导向杆两端的固定螺丝，调节导向杆的位置，然后拧紧螺丝。 松开靠山锁紧旋钮，移动靠山，使蓝色限位挡块与锯片轻贴后，锁紧靠山锁 紧旋钮。 注意： 1. 蓝色限位挡块轻贴锯片时，不能对锯片造成压力并使其产生偏移。 2. 完成安装后，靠山堵头须与锯片有一定的间隙，防止锯切时切割到金属部 件，从而损坏锯片，也可能对人身造成伤害。 靠山锁紧旋钮 堵头 内六角圆柱 导向杆 头螺钉 垫片 锯片 蓝色限位挡块 图 4...
-
Page 26: 操作说明
2.操作说明 操作部件功能介绍： 靠山锁紧旋钮：用于靠山的锁紧。 微调旋钮：用于蓝色限位挡块位置的微调。 蓝色限位挡块：用于锯切精确定位。 黑色限位挡块：用于锯切辅助定位，通常用于重复定位。 黑色限位挡块 微调旋钮 蓝色限位挡块 左靠山 靠山锁紧旋钮 可调位紧定手柄 靠山基座 右靠山 图 5... - Page 27 2.1 限位挡块调整及定位 如图 6 所示，转动黑色拨片，让黑色拨片的尖头朝下，使蓝色限位挡块的滑 块尾部半牙螺纹与丝杆啮合， 此时通过旋转蓝色微调旋钮， 可以微调蓝色限位挡 块的位置（公制微调增量为 0.02mm，英制微调增量为 0.001”）。转动黑色拨片， 让黑色拨片的尖头朝上，向上翻转蓝色限位挡块，可沿导向杆快速滑动。 使用微调旋钮调整蓝色限位挡块的位置时，为便于增量的读取，先把刻度环 “0”刻度对准标线。堵头上的“+”、“-”标记用来帮助你决定微调旋钮的转 动方向。 黑色限位挡块主要用于蓝色限位挡块的重复定位，松开限位挡块上的锁紧旋 钮，可以自由移动黑色限位挡块，当确定蓝色限位挡块的位置后，移动黑色限位 挡块贴紧蓝色限位挡块并锁紧， 记忆蓝色限位挡块的位置， 可以在该位置进行多 次重复定位。 蓝色限位挡块 黑色限位挡块 微调旋钮 黑色拨片 刻度环 图 6...
-
Page 28: 使用靠山进行角度锯切
如果锯切厚度小于 6mm 的工件，现有挡块无法有效限位，需使用缝隙挡片进 行限位。如图 7 所示，松开红色缝隙挡片上的锁紧螺钉，转动挡片使限位挡块底 侧靠住工件的一侧成为直角，然后锁紧螺钉即可。 缝隙挡片 图 7 2.2 使用靠山进行角度锯切 JMPv2 精密靠山系统由左右两个靠山组成，它们既可以通过靠山连接板形成 一个整体工作，也可以拆除其中一个靠山，让另一个靠山单独工作。靠山可以摆 动一定的角度，进行角度锯切，摆动方式有 2 种。 方式一：单独摆动左靠山或右靠山 如图 8 所示，拆除靠山连接板，松开可调位紧定手柄，可将靠山转动至所需 位置进行角度的锯切。 方式 2：靠山整体摆动 如图 9 所示， 拆除靠山连接板下方的两个可调位紧定手柄， 松开另外两个可 调位紧定手柄，可整体摆动靠山，进行角度的锯切（摆动范围 0~30°）。 注意： 1. 进行角度锯切时，为避免靠山与锯片干涉，可拧松靠山锁紧旋钮，将靠山 左右滑动，避开锯路。 2. 每次重新安装靠山连接板时，均需重新进行靠山的共面校准。... - Page 29 图 8 图 9...
-
Page 30: 选配附件介绍
3.选配附件介绍 JMPv2 精密靠山设计了 4 款选配附 为了满足各种不同方式的锯切， 我们为 件，该 4 款选配附件均不包含在 JMPv2 精密靠山标准产品中。 警告！ 在使用推锯进行任何锯切之前，请确保所有的夹具和配件： 不在锯片的锯路上 。 2. 被安全固定。 3.1 斜切直靠山（TJ-PF） 斜切直靠山用于完成多角度（0 ~ 90°）精细锯切定位，锯切时需使用配 套的 C 型夹来固定工件。 斜切直靠山的安装： 如图 10 所示，移除靠山滑块上的黑色和蓝色限位挡块。 如图 11 所示，将导向滑槽板安装到靠山滑块上锁紧。 用六角扳手调节导向滑槽板上面的两个尼龙紧定螺钉，使导向滑槽板垂直于 台板。 滑块... - Page 31 导向滑槽板 尼龙紧定螺钉 图 11 如图 12 所示，将斜切直靠山安装到导向滑槽板上。 如图 13 所示，将 C 型夹安装到斜切直靠山的腰槽内。 六角螺母 斜切直靠山 弧形螺母 图 12...
-
Page 32: 斜切 V 型靠山
注意：1.为了便于安装，可以先把斜切直靠山固定在导向滑槽板上，然后把导向 滑槽板固定在精密靠山的滑块上。 2.斜切直靠山和导向滑槽板可向上翻起， 以免妨碍使用另一侧限位所进行 的锯切。请确保翻起后被锁紧，避免在锯切过程中掉落。 C 型夹 尼龙紧定螺钉 图 13 3.2 斜切 V 型靠山（BA-PF） 斜切 V 型靠山的用法及用途与斜切直靠山基本一致， 主要用于矩形木料固定， 进行 0 ~ 90°的多角度锯切。相较于斜切直靠山，斜切 V 型靠山对矩形木料的 夹持更稳定。 导向滑槽板 斜切 V 型靠山 C 型夹 图 14... -
Page 33: 压紧器
如图 14 所示，斜切 V 型靠山的安装方式和斜切直靠山完全相同，导向滑槽 板和 C 型夹借用斜切直靠山。 3.3 压紧器（PC-PF） 压紧器主要用于木料的压紧，提高锯切的稳定性。 如图 15 所示，进行压紧器的安装，注意六角头螺栓头部需嵌入台板下方的 凹槽内，且让开锯路。 注意： 请选择台板上最适合你锯切压紧的腰槽进行安装。 压紧器不能代替推锯标配的压紧块. 它们可以配合使用。 使用尽可能小的扭矩将木料固定到台面上， 避免压紧力过大使推锯台面发生 变形。 六角头螺栓 图 15... - Page 34 3.4 肘夹（EC-PF） 肘夹用于木料的压紧，安装在靠山基座上。其包含一个长臂，及一个可旋转 的短臂，短臂旋转角度的增量为 20°，可进行多方向压紧。 如图 16 所示，将肘夹安装到靠山基座上预留的安装孔位，左右两侧的靠山 基座上均可安装。 肘夹的弯头可以旋转。松开弯头旋钮直至星型卡槽完全脱离，转动弯头夹短 臂至所需的角度，对齐星型卡槽，拧紧弯头旋钮。 弯头旋钮 肘夹 图 16...
-
Page 35: Deutsche Version
DEUTSCHE VERSION... -
Page 37: Montage Und Kalibrierung
1. Montage und Kalibrierung Entfernen Sie den Originalanschlag, der mit Ihrem Jointmaker Pro geliefert wurde. Montieren Sie den Präzisionsanschlag, wie in Abb. 1 gezeigt, an den orangefarbenen Tischen. Heben Sie jeden Einstellhebel senkrecht an, um die Federsperre zu lösen. Ziehen Sie die Schraube an der Oberseite der Hebel mit einem dünnen Schlitzschraubendreher fest. - Page 38 Lösen Sie, wie in Abb. 2 gezeigt, die 4 Einstellhebel, befestigen Sie die Anschlagbrücke an der Anschlagbasis und ziehen Sie die Zylinderschrauben nach dem Kalibrieren der Anschlaghälften (linke und rechte Anschlagbasis) wieder fest. Lassen Sie vorübergehend sowohl die Einstellhebel als auch die Inbusschrauben leicht gelöst, um die Kalibrierung der linken und rechten Anschlagbasis zu ermöglichen.
- Page 39 Legen Sie, wie in Abb. 3 gezeigt, ein Lineal entlang beider Anschlagflächen, um die Geradheit zu prüfen. Wenn die beiden Hälften des Fräsanschlags nicht in einer Ebene liegen, die Einstellhebel lösen und die Fräsanschlagsockel leicht verstellen, um sie auszurichten und sicherzustellen, dass sie in der gleichen Ebene liegen.
- Page 40 Prüfen Sie, ob die "0"-Skala der Messschiene mit der Außenkante des blauen Anschlags fluchtet, während die Seite des blauen Anschlags das Blatt berührt (siehe Abb. 4-1). Wenn die Teilung der Schiene abweicht, lösen Sie die Inbusschrauben an beiden Enden der Teilungsschiene, stellen Sie die Position der Teilungsschiene auf "0"...
-
Page 41: Betrieb
2. Betrieb Komponentenanweisung: Anschlagverriegelungsknopf: Dient zum Verriegeln des Anschlags. Mikroversteller: Dient zur Feineinstellung des blauen Anschlags. Blauer Anschlag: Dient zur präzisen Positionierung von Schnitten. Schwarzer Anschlag: Dient zur Unterstützung der Positionierung von Schnitten, in der Regel bei sich wiederholenden Schnitten. Mikroversteller Schwarzer Anschlag Blauer Anschlag... - Page 42 Wenn Sie die Position des blauen Anschlags mit dem Mikro-Einstellknopf einstellen, drehen Sie den Skalenring auf die Markierung "0", damit Sie die schrittweisen Änderungen beim Drehen des Knopfes leichter ablesen können. Die Markierungen "+" und "-" auf der Abschlusskappe zeigen die Drehrichtung des Mikro-Einstellknopfes an.
-
Page 43: Einstellen Des Präzisionsanschlags Für Gehrungsschnitte
Abstandshalter Abb.7 2.2 Einstellen des Präzisionsanschlags für Gehrungsschnitte Das JMPv2 Präzisionsanschlagsystem besteht aus zwei Anschlägen auf der linken und rechten Seite. Die beiden Anschläge können mit der Brücke verbunden werden, um den Anschlag als Ganzes zu betreiben. Alternativ können die Anschläge unabhängig voneinander verwendet werden, indem die Brücke entfernt wird, wodurch jeder Anschlag einzeln bedient werden kann. - Page 44 Anmerkung: 1. Lösen Sie beim Schrägschneiden den Feststellknopf des Anschlags und schieben Sie den Anschlag vom Blatt weg, um eine Überschneidung zwischen Anschlag und Blatt zu vermeiden. 2. Jedes Mal, wenn die Brücke neu installiert wird, müssen die Anschläge neu kalibriert oder ausgerichtet werden, damit sie koplanar zueinander und rechtwinklig zum Blatt sind.
-
Page 45: Optionale Teile
3. Optionale Teile Um verschiedene Arten von Schnitten durchführen zu können, haben wir vier optionale Zubehörteile für den JMPv2 Präzisionsanschlag entwickelt, die nicht zur Standardausstattung des JMPv2 Präzisionsanschlags gehören. ACHTUNG! Bevor Sie einen Schnitt mit dem Jointmaker Pro durchführen, sollten Sie immer überprüfen, ob alle Klemmen und Zubehörteile vorhanden sind:... - Page 46 Montieren Sie die Winkelmesserplatte, wie in Abb. 11 gezeigt, an den Anschlagschiebern. Verwenden Sie die Befestigungselemente der Anschläge, um die Winkelmesserplatte zu befestigen. Sie müssen den Schieber in einem angemessenen Abstand anbringen, damit die Löcher mit der Position des Winkelmessers übereinstimmen.
- Page 47 Sechskantmutter Zapfengehrungs- vorrichtung Bogenmutter Abb. 12 Schraubzwinge Nylon-Stellschraube Abb. 13 Anmerkung: 1. Um die Installation zu erleichtern, können Sie den Arm der Zapfengehrungsvorrichtung zuerst an der Winkelmesserplatte und dann den Winkelmesser an den Anschlaggleitern befestigen. 2. Die Zapfengehrungsvorrichtung und die Winkelmesserplatte kann aus...
-
Page 48: Neigungsarm
dem Weg geklappt werden, um einen weiteren Schnitt mit den Anschlägen auf der anderen Seite der Klinge durchzuführen. Vergewissern Sie sich, dass die Vorrichtung sicher steht und beim Schneiden nicht herunterfällt. 3.2. Neigungsarm Der Aufbau und die Verwendung des Neigungsarms ist ähnlich wie bei der Zapfengehrungsvorrichtung. -
Page 49: Schwenkklemme
Sie müssen die Winkelmesserplatte aus der Zapfengehrungsvorrichtung für den Vorspannarm verwenden, da sie nicht im Lieferumfang des Vorspannarms enthalten ist. 3.3 Schwenkklemme Die Schwenkklemme wird hauptsächlich verwendet, um das Werkstück zu sichern und die Schnittstabilität zu verbessern. Montieren Sie die Schwenkklemme wie in Abb. 15 gezeigt. Achten Sie darauf, dass der Schraubenkopf in die vertieften Nuten des Tisches (unten) eingesetzt wird. -
Page 50: Winkelklemme
3. Die Schwenkklemme bietet eine außerordentlich hohe Spannkraft. Wenn Sie zu viel Kraft aufwenden, kann sich die Tischplatte des Jointmaker verformen und der Jointmaker Pro beschädigt werden. Üben Sie einen angemessenen Druck aus, um Ihr Material auf der Tischplatte zu halten, aber übertreiben Sie es nicht. -
Page 51: Garantie
WARRANTY All returns, replacements, technical services, and support will be managed by the Distributor's customer service organization. If there is a defect in the workmanship of the tool (with no fault on the part of the customer) within one year from the original date of purchase, please contact the Distributor's customer service organization.
