All-in-one Grid Powerstation

User Manual

Benutzerhandbuch

V1.1

Model: SGR-PPS2400-3 PRO

Table of Contents

Need help?

Do you have a question about the SGR-PPS2400-3 PRO and is the answer not in the manual?

Questions and answers

Summary of Contents for ALLWEI SGR-PPS2400-3 PRO

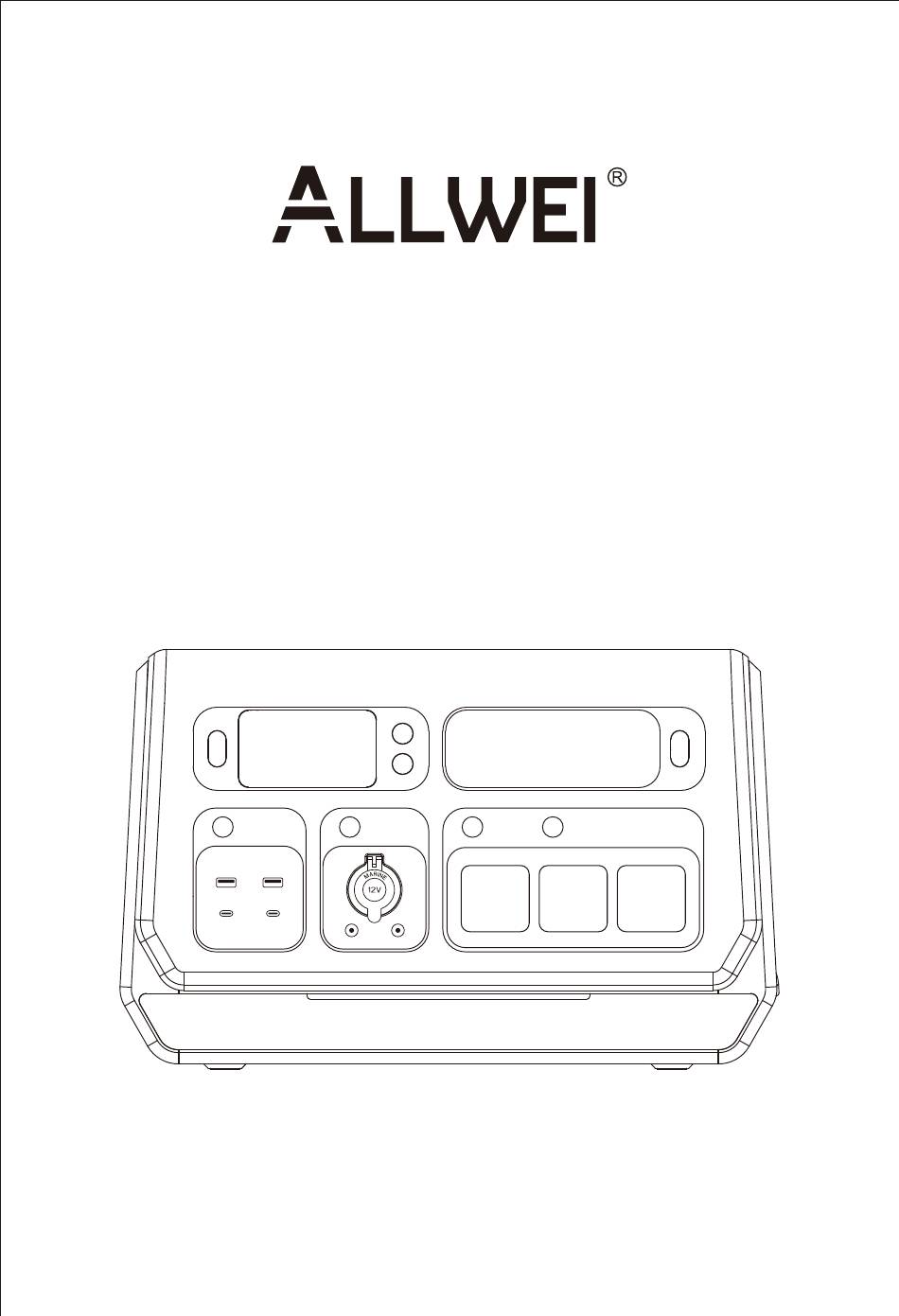

Page 1 All-in-one Grid Powerstation User Manual Benutzerhandbuch V1.1 Model: SGR-PPS2400-3 PRO...
Page 2: Table Of Contents
Deutsche Fassung：Seite 1-27 English Version: Page 28-54 Inhaltsverzeichnis Table of Contents 1. Sicherheitshinweise Safety Caution 2. Wichtige Hinweise Important Tips 3. Vorwort Preface 4. Inhalt der Verpackung Package Contents 5. App herunterladen Download App 6. Installationsliste Installation list 7. Anwendung Application 7.1 "Basis-Stromeinspeisungs"Modus "Basic Power Feed-in"Mode...
Page 3 8. Technische Spezifikation Technical Speci cation 9. Produktübersicht Product Overview 9.1 Inhalt des Bildschirms Display Screen Contents 9.2 Tastensteuerung Button Controls 10. Aufrufen des netzgekoppelten Modus Entering Grid-Connected Mode 11. Möglichkeiten des Aufladens Ways to Recharge 11.1 AC-Wandaufladung AC Wall Charging 11.2 DC-Laden im Fahrzeug DC Vehicle Charging 11.3 Solares Aufladen...
Page 4 Deutsche support@allweipower.com — 1 —...
Page 5: Sicherheitshinweise
1.Sicherheitshinweise Das Produkt wurde unter Beachtung internationaler Sicherheitsnormen entwickelt und geprüft. Wie bei allen elektrischen oder elektronischen Geräten verbleiben trotz sorgfältiger Konstruktion Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produktes zu gewährleisten, lesen Sie dieses Kapitel sorgfältig durch und beachten Sie jederzeit alle Sicherheitshinweise.
Page 6: Wichtige Hinweise
2. Wichtige Hinweise "MIG" ist die Abkürzung für "Micro Inverter for Grid-connected". MIG bezieht sich auf den Mikro-Netzanschlussmodus. Um zu vermeiden, dass sich die elektrische Verbindung löst und Sicherheitsvorfälle verursacht, stellen Sie sicher, dass das Gerät in einer festen Position steht und bewegen Sie es nicht willkürlich, wenn es sich im Mikro-Netzanschlussmodus befindet.
Page 7: Vorwort
4. Inhalt der Verpackung SGR-PPS2400-3 PRO 1*AC-Netzkabel 1*DC-Kabel Inhalt der Packung All-in-one Grid Powerstation User Manual Benutzerhandbuch V1.5 Model: SGR-PPS2400-3 PRO 1*Bedienungsanleitung 1*PV-Stecker 1*MC4-Kabel Hinweis: Hinweis: Diese speziellen Smart Plugs müssen separat Optionales beim Händler gekauft werden. Anderswo Zubehör erworbene Smart Plugs funktionieren nicht.
Page 8: App Herunterladen
SGR-PPS2400-3 PRO Hauptgerät Enthalten Zur Messung des Stromverbrauchs von Haushaltsgeräten und Nicht im Lieferumfang drahtlose Verbindung mit enthalten. Smart MIG-Stecker dem SGR-PPS2400-3 PRO zur Bitte separat beim den Stromverbrauch zu Gerätehändler erwerben. optimieren (unterstützt bis zu 5 Geräte). — 5 —...
Page 9: Basis-Stromeinspeisungs"Modus
7. Anwendung Stromeinspeisungsfunktion: Der Benutzer kann vier Stromeinspeisungsfunktionen auswählen und nutzen: "Basis-Stromeinspeisung", "Intelligente Stromeinspeisung", "Zeitgesteuerte Stromeins- peisung“ und "Automatische Kapazitäts-Stromeinspeisung". Beim Stromeinspeisungszustand wird der AC-Ausgang automatisch abgeschaltet. DC-, USB-Ausgänge und die LED-Funktion sind davon nicht betroffen. 7.1 Basis-Stromeinspeisungs Schalten Sie den Netzbetrieb über die Taste "MIG/OFF-Grid" am Gerät oder "Basic MlG ein/aus"...
Page 10: Zeitgesteuerte Stromeinspeisung" Modus
7.2 Zeitgesteuerte Stromeinspeisung “Schalter für die zeitgesteuerte Stromeinspeisung Ein/Aus”: ermöglicht das Ein- und Ausschalten der zeitgesteuerten Stromeinspeisung. "Einstellung für zeitgesteuerte Stromeinspeisung": kann die Zeitspanne und die Leistung der zeitgesteuerten Stromeinspeisung einstellen. Der Benutzer kann bis zu 5 verschiedenen Zeitspannen und Leistungen der Stromeins- peisung hinzufügen.
Page 11: Automatische Kapazitäts-Stromeinspeisung" Modus
7.3 Automatische Kapazitäts-Stromeinspeisung "Die automatische SOC-Stromeinspeisung Ein/Aus": Die automatische SOC-Stromeinspeisungsfunktion kann ein- oder ausges- chaltet werden. Wenn dieser Schalter eingeschaltet ist, erscheint und blinkt das Symbol ,,MIG“ auf dem LCD des Geräts. "Einstellung der automatischen SOC-Stromeinspeisung": ermöglicht das Festlegen des Kapazitätsbereichs für den Start und das Ende der automatischen SOC-Stromeinspeisung im Solar-Ladestatus.
Page 12: Intelligente Stromeinspeisung" Modus
(siehe folgendes Diagramm). 100W 200W Netzanschlussleistung 800W Max 500W AC Netzstrom SGR-PPS2400-3 PRO 700W 800W Tipps ①Bis zu fünf intelligente MIG-Stecker können hier hinzugefügt werden. ②Diese Stecker müssen separat beim Gerätehändler erworben werden. Anderswo erworbene Smart Plugs können nicht verwendet werden.
Page 13 2400-3 PRO 2400-3 PRO Ausgang 200W Smart MlG Seitensteckdose(0/5) Eingang 0W Gesamtleistung von Smart Plugs Basic MlG ein/aus +Hinzufügen einer intelligenten Steckdose Smart MlG ein/aus > Zeitschalter MlG An/Aus > Auto MIG SOC Ein/Aus AC ein/aus Gerät Steckdose Schalter für die zeitgesteuerte Stromeinspeisung Ein/Aus： ermöglicht das Ein- und Ausschalten der intelligenten Stromeinspeisung.
Page 14: Ac-Ladezeit
7.5 AC-Ladezeit Mit dieser Funktion können Sie die Zeitdauer und die Ladeleistung des AC-Ladevor- gangs einstellen. Der Benutzer kann vier verschiedene AC-Ladezeiten und AC-Lade- leistungen einstellen. Anwendung ①Wird normalerweise in Gebieten mit unterschiedlichen Strompreisen verwendet, wobei der Energiespeicher dann geladen wird, wenn der Strom am billigsten ist, und die Netzeinspeisung dann erfolgt, wenn der Strompreis am höchsten ist.
Page 15 2400-3 PRO Timer Einstellungen Eingang 200W Ausgang Leistung 200W > Zeitraum > 00:00 - 00:00 DC/Solar Leistung Speichern DC/Solar Strom 0.0A AC Lademodus Normal Schnell Langsam Timing Ac charging on/off > Timer Einstellungen Gerät "Zeitgesteuertes AC-Laden Ein/Aus": aktiviert oder deaktiviert die Funktion des zeitgesteuerten AC-Ladens.
Page 16 7.6 Netzunabhängiger Betrieb ●Außenverwendung ●Außenverwendung Im netzunabhängigen Modus unterstützt diese Powerstation das gleichzeitige Laden und Entladen, und Sie können Ihre Geräte betreiben, während die Powerstation aufgeladen wird. Dieses Gerät unterstützt die Verbindung mit dem Mobiltelefon im Freien (oder an Orten ohne Wi-Fi). Die Verbindungsschritte sind die gleichen wie oben beschrieben. Methode 1: Verbinden Sie Ihr Telefon mit dem Hotspot eines anderen Telefons und verbinden Sie auch das Gerät mit diesem Hotspot, um das Gerät im Freien (oder an Orten ohne Wi-Fi) zu verbinden.
Page 17 ●USV USV-Bypass-Modus: Schließen Sie die Powerstation an das Wechselstromnetz an, schalten Sie dann den Wechselstromausgang ein und die Anzeige "USV" "AC" erscheint. In diesem Modus unterstützt der Wechselstrom direkt die Lasten an den Wechselstromausgängen und lädt das Gerät auf. Hinweis: Max. Ausgangsleistung: 1800W. Im USV-Bypass-Modus wird die AC-Ausgangsleistung vorrangig zur Verfügung gestellt, die überschüssige Leistung wird zum Laden der Powerstation verwen- det.
Page 18 Lebensdauer der Geräte Projektor *Mini-Kühler Mixer Kaffeemaschine Elektrischer Grill Waschmaschine (100W) (90W) (300W) (550W) (1600W) (500W) 18,4 Std. 20.5 Std. 6.1 Std. 3.4 Std. 1.2 Std. 3.7 Std. Handbohrmaschine *Kühlschrank *Klimaanlage Mikrowellengerät CPAP FERNSEHER (60W) (520W) (1150W) (1160W) (40W) (110W) 31 Std.
Page 19: Technische Spezifikation
8. Technische Spezifikation Batteriekapazität LiFePO4 2048Wh±5%(40Ah/51.2V) AC-Eingang Ladeleistung AC 174-264V/1600W Max. Auto-Eingang Aufladung DC 12-24V/10A 240W Max Solareingang PV 18-145V/25A 1600W Max Ladeleistung 3*AC Ausgang: 230V, 50Hz Netzunabhängige Ausgangsleistung: 2200W, Peak 4400W Netzgekoppelte Ausgangsleistung: 230V AC, 50Hz, 800W, 3.5A Max Hinweis: Um die Batterieleistung zu schützen, wenn die Batterie Wenn die Batteriekapazität ≤...
Page 20: Produktübersicht
9. Produktübersicht WiFi-Taste Power-Taste LED Taste ON/OFF-Taste AC-Taste USB-Taste MIG/Off-Grid Button USB-A QC3.0*2 USB-C PD100W USB-C PD27W AC-Ausgang DC Taste 2200W Max DC-Ausgang 12V/12A Handgriff 230VAC/50Hz 15A MAX Stromkreisschutz 250VAC/15A PV18-145V/25A CT/485 KuhlungLufte Erdungsanschluss *The circuit breaker is an electrical safety switch designed to protect your equipment from damage caused by overcurrent or short circuit.
Page 21: Inhalt Des Bildschirms
9.1 Inhalt des Bildschirms 9.2 Tastensteuerung WiFi-Anzeige UPS-Funktions-Anzeige Solarpanel-Eingangsanzeige AC-Ausgangsanzeige MIG/Off-Grid Funktionsanzeige Ausgangsfrequenz Eingangsleistung Ausgangsleistung Anzeige für den Lademodus Überlast-Warnung (Q, N, S) DC-Ausgangs-Anzeige Kurzschluss-Warnung USB-Ausgangsanzeige Temperature Warning LED-Anzeige Ausgangsstatus-Anzeige Verbleibende Nutzungszeit oder Prozentsatz der Verbleibende Ladezeit (Stunde) verbleibenden Batterie Anzeige der ECO-Funktion Eingangsstatus-Anzeige Hinweis:...
Page 22 ②Allgemeine Angaben zum MIG-Symbol Kein MIG-Symbol auf dem Bildschirm Der Grid-Verbindungsmodus ist nicht aktiviert. Der Grid-Verbindungsmodus ist aktiviert und Das "MIG"-Symbol blinkt muss noch aktiviert werden. "MIG"-Symbol bleibt eingeschaltet Der Modus "Grid-Verbindung" ist aktiviert. ③Ein-/Ausschalten Drücken Sie kurz auf die Ein/Aus-Taste, um die Powerstation ein- oder auszus- chalten.
Page 23: Aufrufen Des Netzgekoppelten Modus
10. Aufrufen des netzgekoppelten Modus Den Schalter "MIG/OFF-Grid" einschalten, auf dem Bildschirm erscheint das Symbol "MIG". Es zeigt an, dass der netzgekoppelte Modus aktiviert ist. In der Zwischenzeit können Sie den MIG-Modus auch über die Optionen "Basic MIG ein/aus","Smart MlG ein/aus", "Zeitschalter MIG An/Aus" , "Auto MIG SOC Ein/Aus"...
Page 24 Zeitschalter MIG An/Aus Auto MIG SOC Ein/Aus Zeitschalter MIG An/Aus Auto MIG SOC Ein/Aus 2400-3 PRO 2400-3 PRO Ausgang 200W Basic MlG ein/aus Eingang 0W Basic MlG ein/aus Smart MlG ein/aus Zeitschalter MlG An/Aus Smart MlG ein/aus Auto MIG SOC Ein/Aus Zeitschalter MlG An/Aus SOC trig MG >...
Page 25: Möglichkeiten Des Aufladens
11. Möglichkeiten des Aufladens 11.1 AC-Wandaufladung Bitte schließen Sie das Netzkabel an und drücken Sie die Taste “ ” an der Vorderseite des Geräts, um den Ladevorgang zu starten. Der voreingestellte Lademodus dieses Geräts ist "N" (normaler Lademodus). Sie können mit der Taste zu anderen Lademodi wechseln.
Page 26: Solares Aufladen
11.3 Solares Aufladen Sicherheitsvorkehrungen beim Aufladen 1) Laden Sie diese Powerstation nicht mit einer höheren Spannung als DC100V auf; verwenden Sie nur kompatible Solarmodule. 2) Vergewissern Sie sich, dass die Spannung aller in Reihe geschalteten Solarmodule gleich ist, und versuchen Sie, denselben Typ von Solarmodul zu verwenden.
Page 27 Wenn auf dem Photovoltaik-Steckverbinder unbenutzte Anschlüsse vorhan- den sind, schließen Sie bitte beide Enden des MC4 anschließen. Andernfalls funktioniert die Solarladung nicht. (Bitte beachten Sie das folgende Diagramm) 2*400W Sonnenkollektor Solarmodul-Verlängerungskabel (separat zu erwerben) Dieses Kraftwerk kann bis zu 4 in Reihe geschaltete Solarmodule gleichzeitig in Reihe geschaltet werden.
Page 28: Allgemeine Fehlerbehebung
12. Allgemeine Fehlerbehebung Störung Types Solutions Beschreibung 1.Vergewissern Sie sich, dass Sie das Original-Netzkabel verwenden. Gerät kann nicht über eine AC-Ladefehler 2.Überprüfen Sie, ob der Netzstecker richtig AC-Steckdose aufgeladen eingesteckt ist. werden Wenn Sie keine Lösung finden, wenden Sie sich bitte an unseren Kundendienst. 1.Bitte stellen Sie sicher, dass der Solarladean- schluss gemäß...
Page 29 5.Kann ich diese Powerstation aufladen, während ein Gerät angeschlossen ist? Das hängt davon ab, ob Sie sich im netzunabhängigen oder netzgekoppelten Modus befinden. Im netzunabhängigen Modus unterstützt das Gerät das gleichzeitige Laden und Entladen, und Sie können andere Geräte aufladen, während Sie diese Powerstation aufladen.
Page 30: Wartung Und Lagerung
14.Wartung und Lagerung 1.Wenn das Gerät längere Zeit nicht benutzt wird, schalten Sie es aus und ziehen Sie den Netza- dapter aus der Steckdose. 2. 2. Laden Sie das Gerät bei längerer Lagerung alle 3 Monate auf 80% der Kapazität auf. 3.
Page 31: English Version
English support@allweipower.com — 28 —...
Page 32: Safety Caution
1.Safety Caution The product has been designed and tested strictly according to the international safety requirements. As with all electrical or electronical devices, there are residual risks despite careful construction. To prevent personal injury and property damage and to ensure long-term operation of the product, read this section carefully and observe all safety information at all times.
Page 33: Important Tips
2. Important Tips "MIG" is the abbreviation of "Micro Inverter for Grid-connected". MIG refers to micro grid connection mode. In order to prevent the power connection from becoming loose and causing safety incidents, please ensure the unit in a fixed position and do not move it arbitrarily when in micro grid connection mode.
Page 34: Package Contents
1*AC Power Cord 1*DC Cable What’s in the Box All-in-one Grid Powerstation User Manual Benutzerhandbuch V1.5 Model: SGR-PPS2400-3 PRO 1*User Manual 1*PV Connectors 1*MC4 Cable Note: Note These dedicated smart plugs need to be Optional purchased separately from the device accessories dealer.
Page 35: Download App
The maximum PV system Not included Solar Panel voltage is 100V. To establish a connection between the Included SGR-PPS2400-3 PRO and PV Connectors solar panels (supports up to 4 solar panels). SGR-PPS2400-3 PRO Main Unit Included To measure the power...
Page 36: Basic Power Feed-In"Mode
7. Application "Power Feed-in" function： Users can choose and use four grid connection functions: "Basic Power Feed-in", "Smart Power Feed-in", "Timing Power Feed-in", and "Auto SOC Power Feed-in" functions. * When in grid-connected state, the AC output will automatically turn off, but DC and USB outputs and LED function will not be affected.
Page 37 7.2 "Timing Power Feed-in"Mode The Timing Power Feed-in function can be turned on or off. "Timing Power Feed-in setting": The time period and the grid-connected power of Timing Power Feed-in connection can be set. Users can add five sets of different grid-connected time periods and grid-connected power. Timing Power...n timing setting 2400-3 PRO 200W...
Page 38: Auto Soc Power Feed-In"Mode
7.3 Auto MIG SOC Mode "Auto SOC Power Feed-in setting": In the solar charging state, the capac- ity points for the start and the end of Auto MIG SOC can be set. If this switch is turned on, the "MIG" icon will appear and flash in the device’s display screen.
Page 39: Smart Power Feed-In"Mode
100W 200W grid-connected power 800W Max 500W AC mains power SGR-PPS2400-3 PRO 700W 800W Tips ①Up to five smart MIG plugs can be added here. ②These plugs needs to be purchased separately from the device dealer. Smart plugs purchased elsewhere cannot be used.
Page 40 2400-3 PRO 2400-3 PRO Output 200W Smart Plug(0/5) Input 0W Total power of smart plugs Basic Power Feed-in on/off +Add a smart plug Smsrt Power Feed-in on/off > Timing Power Feed-in on/off > Auto SOC Power Feed-in on/off AC on/off Plugs Device "Smart Power Feed-in on/off": The Smart Power Feed-in function can be...
Page 41: Ac Charging Timing Mode
7.5 AC Charging Timing Mode This function can set time period and the charging power of AC charging timing. Users can add five sets of different AC charging time periods and AC charging power. Application ①It usually applied in areas with differential electricity pricing, charging for energy storage when electricity is cheapest, and grid feed when electricity prices are highest.
Page 42 2400-3 PRO AC Timing Charging setting Input 200W Output Power 200W > Time period > 00:00 - 00:00 DC/Solar power Save DC/Solar current 0.0A AC Charging mode N-Charging Q-Charging S-Charging AC Timing charging on/off > Time setting Device "Timing Power Feed-in on/off ": The Timing Power Feed-in function can be turned on or off.
Page 43 7.6 Off-Grid Mode ●Outdoor Usage In off-grid mode, this power station supports charging and discharging at the same time, and you can run your devices while charging this power station. This device supports mobile phone connection outdoors (or in places without Wi-Fi). The connection steps are the same as the above.
Page 44 ●UPS UPS Bypass Mode: Connect the power station with the AC power, then turn on the AC output, and the‘UPS’‘AC’will be on display. When on this mode, the AC power will directly support the loads on AC output ports and charge the unit. Note: Max.
Page 45 Usage time of devices Projector *Mini Cooler Blender Coffee Maker Electric Grill Washer (100W) (90W) (300W) (550W) (1600W) (500W) 18.4 Hrs 20.5 Hrs+ 6.1 Hrs 3.4 Hrs 1.2 Hrs 3.7 Hrs Hand Drill *Refrigerator *Air Conditioner Microwave CPAP (60W) (520W) (1150W) (1160W) (40W)
Page 46: Technical Specification
8. Technical Specification Battery Capacity LiFePO4 2048Wh±5%(40Ah/51.2V) AC 174-264V/1600W Max AC Input Charging Car Input Charging DC 12-24V/10A 240W Max Solar Input Charging PV 18-145V/25A 1600W Max 3*AC Output: 230V, 50Hz Off Grid Output Power: 2200W, Peak 4400W Grid-connected Output Power: 230V AC, 50Hz, 800W, 3.5A Max Note: To protect battery performance,when the battery capacity ≤...
Page 47: Product Overview
9. Product Overview WiFi Button Power Button LED Button ON/OFF Button AC Button USB Button MIG/Off-Grid Button USB-A QC3.0*2 USB-C PD100W USB-C PD27W AC output DC Button 2200W Max DC Output 12V/12A Handle 230VAC/50Hz 15A MAX Circuit Protector 250VAC/15A PV18-145V/25A CT/485 Cooling Fan Grounding Port...
Page 48: Display Screen Contents
9.1 Display Screen Contents 9.2 Button Controls WiFi Indicator UPS Function Indicator Solar Panel Input Indicator AC Output Indicator MIG/Off-Grid Function Indicator Output Frequency Input Power Output Power Charging Mode Indicator(Q,N,S) Overload Warning DC Output Indicator Short-circuit Warning USB Output Indicator Temperature Warning LED Indicator Output State Indicator...
Page 49 ②Common states about MIG icon No MIG icon on the screen The Grid connection mode not enabled. The Grid connection mode is enabled “MIG”icon is flashing and pending activation. “MIG”icon stays on The Grid connection mode is active. ③Powering on/off Short press the on/off button to turn on or turn off the power station.
Page 50: Entering Grid-Connected Mode
10. Entering Grid-Connected Mode Turn on the "MIG/OFF-Grid" switch, then the screen displays the "MIG" icon. indicates the grid connection mode is enabled. Meanwhile, you can also enable MIG mode through the "Basic Power Feed-in on/off","Smart Power Feed-in on/off", "Timing Power Feed-in on/off "Auto SOC Power Feed-in on/off"...
Page 51 "Timing Power Feed-in"Mode "Auto SOC Power Feed-in"Mode "Timing Power Feed-in"Mode "Auto SOC Power Feed-in"Mode 2400-3 PRO 2400-3 PRO 200W Output Input 0W Basic Power Feed-in on/off Basic Power Feed-in on/off Smsrt Power Feed-in on/off Timing Power Feed-in on/off Smsrt Power Feed-in on/off Auto SOC Power Feed-in Timing Power Feed-in on/off on/off...
Page 52: Ways To Recharge
11. Ways to Recharge 11.1 AC Wall Charging Please connect the AC power cord, and press the button" "on the unit's front panel to start charging. This device default charging mode is ‘N’ (Normal-Charging mode). You can switch to other charging modes using the button.
Page 53: Solar Charging
11.3 Solar Charging Safety Precautions When Charging 1) Do not charge this power station with a voltage higher than DC145V; only use compatible solar panel. 2) Please ensure that the voltage of all solar panels connected in series is the same, and try to use the same type of solar panel.
Page 54 When there are unused connectors on the photovoltaic connector, please connect both ends of the MC4. Otherwise, solar charging will not work. 2*400W Solar Panel Solar panel extension cable (Purchase separately) This power station can support a maximum of 4 solar panels connected in series simultaneously.
Page 55: Common Trouble Shooting
12. Common Trouble Shooting Failure Description Types Solutions 1.Please ensure to use original AC power cord. 2.Please check if the AC wall plug is Unit can not charging correct connection. AC charging fault from AC wall outlets If not solved, please contact our after-sales service.
Page 56 5.Can I charge this power station while a device is plugged in? This depends on the off-grid or grid-connected mode. When in off-grid mode, the device supports charging and discharging at the same time, and you can charge other devices while charging this power station. When in grid-connected mode, the AC charging function and the grid-connected function cannot be used at the same time because the input and output connections are the same port.
Page 57: Maintenance And Storage
14.Maintenance and Storage 1.When not using the unit for extended periods of time, power off the unit and disconnect the AC adapter from the outlet. 2.Charge the unit to 80% capacity every 3 months for long-term storage. 3.When the battery capacity drops to 20%, recharge the power station in time to extend the battery life.
