AVE domina Pro 442MBEXT-TN Manual

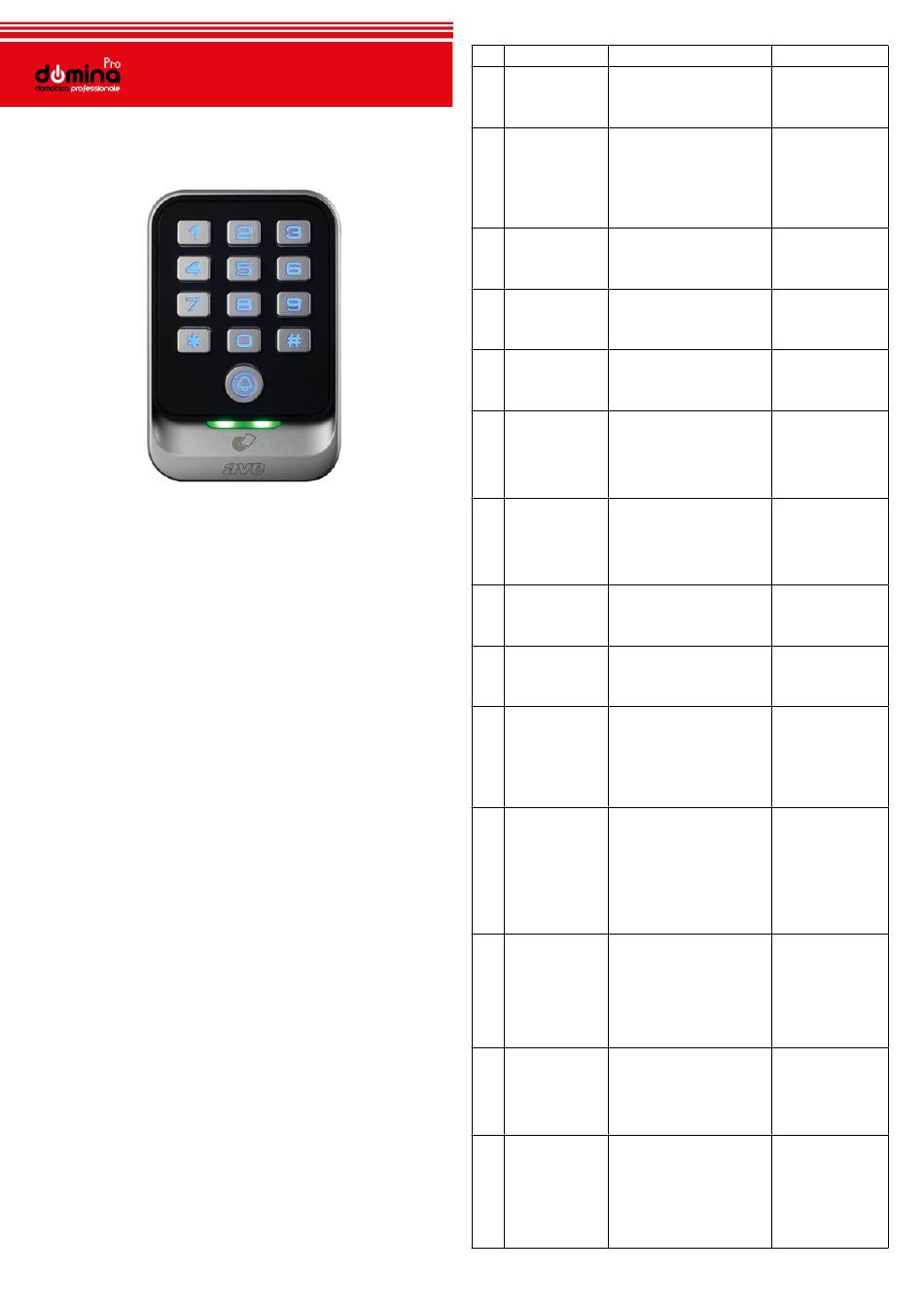

442MBEXT-TN
TASTIERA PER CONTROLLO ACCESSI IP65
L'art. 442MBEXT-TN è una tastiera da esterno in grado di chiudere un'uscita a relè quando è digitato un
codice utente corretto oppure all'avvicinamento di una card MIFARE (es. art. 44339CHU-MB o
art.44339CHU-MT) precedentemente associata ad esso.
Il dispositivo può essere utilizzato in modalità stand-alone oppure è utilizzabile come componente di un
sistema di controllo accessi per piccole strutture; la seconda modalità prevede, in abbinamento
obbligatorio, un supervisore dell'impianto domotico con web-server integrato e con porta di
comunicazione MODBus. Il sistema gestito da web-server può gestire un massimo di 15 tastiere
collegate con protocollo MODBus.
Dichiarazione di conformità
Il fabbricante, AVE SPA, dichiara che il tipo di apparecchiatura radio è conforme alla direttiva 2014/53/
UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.ave.it.
Installazione
Il prodotto deve essere installato ad appoggio parete su scatole tonde, quadrate o scatole 3 moduli
installate verticalmente. Per smontare la piastra di fissaggio svitare la vite posta nella parte inferiore del
dispositivo.
É consentita l'installazione di massimo 15 dispositivi a valle di un web-server. Se fosse necessario
superare il numero di 15 dispositivi è necessario aggiungere un secondo web-server di supervisione e
realizzare un secondo bus separato dal primo. Il cablaggio MODBus dei dispositivi DEVE essere con
tipologia Daisy chain (entra/esci).
Led di segnalazione
Sul fronte del dispositivo è presente un LED di segnalazione. Il LED è di tipo RGB e indica:
stato del dispositivo:
• rosso lampeggiante = modalità di funzionamento non assegnata
• verde lampeggiante = modalità di funzionamento MODBus attiva
• blu lampeggiante = modalità di funzionamento stand-alone attiva
• giallo fisso = inserimento password stand-alone
• giallo lampeggiante = navigazione funzioni interne stand-alone
esito del riconoscimento del codice digitato o di una card avvicinata:
• verde = codice digitato o card validi
• rosso = codice digitato errato o card non valida
Gruppo pulsanti
Gruppo di 13 pulsanti (retroilluminati con LED di tipo RGB con colorazione selezionabile durante la
configurazione del dispositivo) con diverse funzioni in base allo stato operativo della tastiera.
Durante il normale funzionamento i tasti hanno il seguente significato:
• pulsanti da 0 a 9: digitazione dei codici d'accesso
• pulsante campanello: nessuna funzione in modalità stand-alone; in modalità MODBus invia un
messaggio AVEBus alla sua pressione
• pulsante di conferma #: deve essere premuto per confermare il codice digitato
• pulsante *: attualmente non utilizzato
Configurazione iniziale della modalità di funzionamento del dispositivo
Dallo stato di riposo (LED rosso lampeggiante), selezionare la tipologia di applicazione:
• modalità MODBus: digitare l'indirizzo MODBus del dispositivo e premere il pulsante #. Gli indirizzi
MODBus possibili devono essere compresi tra 000001 e 000247 (è obbligatorio inserire gli 0 prima
del numero). Il LED di segnalazione inizierà a lampeggiare di colore verde.
• modalità Stand-alone: digitare il codice 000999 e premere il pulsante #. Il LED di segnalazione
inizierà a lampeggiare di colore blu.
Attenzione: il passaggio tra la modalità di funzionamento stand-alone e quella MODBus (e viceversa)
cancella tutti i dati inseriti nel dispositivo.
Configurazione dispositivo in modalità stand-alone
Il prodotto consente la gestione di varie funzionalità che saranno di seguito elencate.
L'accesso ai parametri interni del dispositivo è protetto da password (default 123456): è consigliato
modificare la password rispetto a quella fornita di fabbrica.
Attenzione: effettuare le procedure del punto A per accedere a tutti i menu di programmazione.
PAR FUNZIONE CODICE NUMERICO
A
Accesso a tutti i menu Tener premuto il pulsante # per 3
sec.
Digitare la password di sistema
Premere il pulsante #
0 Cambio password di Digitare il numero 0
sistema Premere il pulsante #
Digitare la nuova password (da 3 a
8 numeri)
Premere il pulsante #
Ripetere la nuova password
Premere il pulsante #
1
Aggiungere card Digitare il numero 1
utente (1) Premere il pulsante #
Avvicinare una card utente
Premere il pulsante #
2 Cancellare una card Digitare il numero 2
utente (1) Premere il pulsante #
Avvicinare la card utente da cancellare
Premere il pulsante #
3
Cancellare tutte le card Digitare il numero 3
Premere il pulsante #
Digitare 0000
Premere il pulsante #
4 Aggiungere un codice Digitare il numero 4
utente Premere il pulsante #
Digitare il nuovo codice (da 3 a 8 numeri)
Premere il pulsante #
Ripetere il nuovo codice
Premere il pulsante #
5
Cancellare un codice Digitare il numero 5
utente Premere il pulsante #
Digitare il codice da cancellare
Premere il pulsante #
Ripetere il codice da cancellare
Premere il pulsante #
6
Cancellare tutti i codici Digitare il numero 6
utente Premere il pulsante #
Digitare 0000
Premere il pulsante #
7 Modifica password Digitare il numero 7
pubblica (2) Premere il pulsante #
Digitare la nuova password
Premere il pulsante #
8
Tipologia di sblocco Digitare il numero 8
(3) Premere il pulsante #
Digitare il parametro desiderato:
1 = sblocco mediante card
2 = sblocco con codice
3 = sblocco con codice (default)
Premere il pulsante #
9
Tempo di chiusura del Digitare il numero 9
contatto di sblocco Premere il pulsante #
Digitare il valore del parametro:
1 = 0,1 sec.
2 = 0,2 sec.
5 = 0,5 sec. (default)
10 = 1 sec.
100 = 10 sec.
Premere il pulsante #
10 LED tastiera (4) Digitare il numero 10
Premere il pulsante #
Digitare il valore del parametro:
1 = sempre acceso
2 = sempre spento
3 = spegnimento temporizzato (3
sec)
Premere il pulsante #
11 Abilitazione pulsante Digitare il numero 11
apriporta Premere il pulsante #
Digitare il valore del parametro:
01 = abilitato
02 = disabilitato (default)
Premere il pulsante #
12
Colore Digitare il numero 12
Premere il pulsante #
Digitare il valore del parametro:
1: blu (default) 2: azzurro
3: verde
5: arancio
7: bianco
Premere il pulsante #
LED
Giallo lampeggiante
PSW OK = giallo fisso –
PSW KO = rosso lamp.
Giallo fisso
Verde lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
Blu lampeggiante
Verde lampeggiante
4: giallo
6: viola
8: nessun colore
Blu lampeggiante
