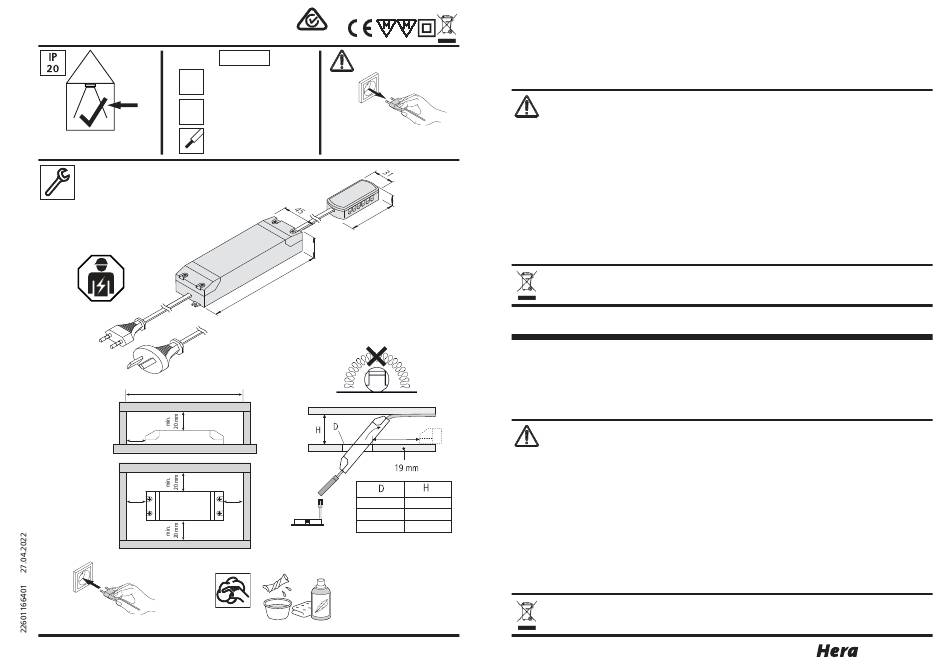

HERA 20604003101 Assembly And Operating Instructions

LED 24/60W
W
0 - 60 W
I
max. 2,5 A
prim.: min. 0,75 mm²
sec..: min. 0,5 mm²
min. 300 x 300 mm
min.
20 mm
min.
20 mm
TUV-025924-EA
24 V DC 220 - 240 V
50 - 60 Hz
1 6 ,
7 0
3 0
1 7 4
190 mm
min.
20 mm
ø 55 mm
ø 68 mm
ø 78 mm
Montage- und Bedienungsanleitung
Hera LED Transformator
Typ LED 24/60W
Bestimmungsgemäße Verwendung
Elektronischer Sicherheitstransformator für 24V DC LED bis 60 W. Nur für den Betrieb im Innenbereich geeig-
net.
1. Die Montage und Demontage darf nur im spannungslosen Zustand durchgeführt werden!
2. Beim Austausch von defekten Teilen dürfen nur Originalteile verwendet werden.
3. Die Einbauabstände müssen eingehalten werden. Bei Nichtbeachtung besteht Überhitzungsge-
fahr.
4. Alle Steckverbindungen immer bis zum Anschlag einführen.
5. Die Gesamtbelastung darf die Transformatoren - Nennleistung nicht überschreiten.
6. Ein fester Netzanschluß darf nur durch eine Elektrofachkraft oder unterwiesenes Personal unter
Beachtung der einschlägigen Vorschriften (insbesondere VDE - Vorschriften) erstellt werden. Zur
Vermeidung von Gefährdungen darf eine beschädigte äußere flexible Leitung ausschließlich vom
5
Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden.
7. Bei der Auslösung des integrierten Überlastschutzes infolge einer Überlastung des Transfor-
mators ist wie folgt zu verfahren: Transformator vom Netz trennen -- Fehlerursache beseitigen
-- nach Abkühlung ist der Transformator wieder betriebsbereit
8. max. zulässige Länge der Sekundärleitungen: 5 m je Leitung
Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in Ihrer Gemeinde.
Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte
mindestens kostenlos zur Entsorgung entgegenzunehmen.
Nachdruck auch auszugsweise verboten.
Erklärung der Symbole: http://www.hera-online.de/de/fachliches.html
Assembly and operating Instructions
Hera LED Transformer
Type LED 24/60W
Intended use
Electronic safety isolating transformer for 24V DC LED up to 60 W. This product is for indoor use only.
1. Disconnect from the mains supply before attempting to mount/ dismount the lighting fixture.
2. Faulty parts should only be replaced with original parts.
3. The specified installation distances must be maintained. This warning must be observed to
avoid the risk of overheating.
4. RISK OF FIRE — BUILDING INSULATION MUST NOT COVER THIS CONTROLGEAR
5. Always fully insert all plug connections.
6. The total load may not exceed the nominal load of the transformer.
140 mm
7. Permanent mains connection or the assembly must be referred to a qualified electrician.
100 mm
Installation has to be made according to Local and National Electric Codes. If the external
80 mm flexible cable or cord of this luminaire is damaged, it shall be replaced by a special cord or cord
exclusively available from the manufacturer, his service agent or a qualified specialist.
8. When the integrated overload protection is released because of an overload of the transformer
the transformer switches on automatically after a short time (Auto - Reset).
9. max. length of secondary cables: 5 m each
Do not dispose of electrical appliances in household waste, use separate collection facilities. When
replacing old appliances with new ones, the retailer is obliged by law to accept to take back your old
appliance for disposal free of charge.
Reproduction of this document in whole or part is forbidden.
Explanation of the Symbols: http://www.hera-online.de/en/technical-information.html
Hera GmbH & Co. KG
®
Dieselstraße 9
32130 Enger / Germany
