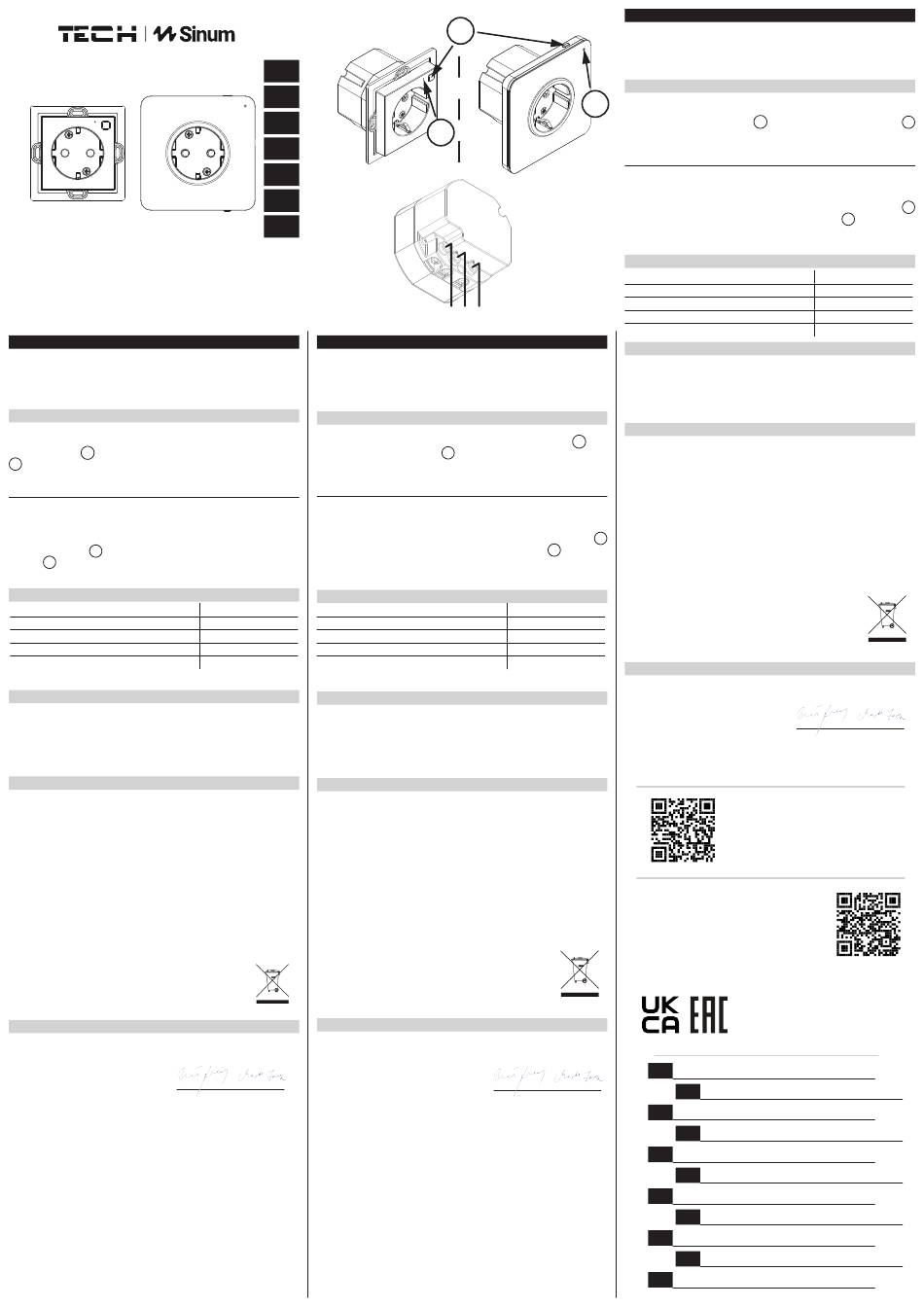

TECH Sinum FF-230 Quick Start Manual

FF-230 / SG-230
www.sinum.eu
PL
Gniazdko SG-230 / FF-230 to urządzenie wykonawcze do montażu bezpośrednio w puszcze
(SG-230) lub w ramce (FF-230). Pozwala na zdalne załączanie i wyłączanie urządzeń
podłączonych bezpośrednio do gniazdka. Gniazdko posiada wbudowany licznik energii.
Parametry tej energii można zobaczyć w aplikacji Centrali Sinum. Komunikacja
z Centralą Sinum odbywa się bezprzewodowo.
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W
panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia
bezprzewodowe > + . Następnie na urządzeniu przytrzymać przycisk rejestracji
1 przez 1 sekundę. Po prawidłowo przeprowadzonym procesie rejestracji na ekranie
pojawi się odpowiedni komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy
urządzenia oraz przypisania go do określonego pomieszczenia.
Funkcje przycisku rejestracji:
• kliknięcie - zmiana stanu przekaźnika
• przytrzymanie przez 1 sekundę - rejestracja do Centrali
• ustawienia fabryczne - aby przywrócić ustawienia fabryczne, należy przytrzymać
przycisk rejestracji 1 i zwolnić go po około 10 sekundach. Szybkie miganie
diody 2 potwierdza przywrócenie ustawień fabrycznych. Przywrócenie ustawień
fabrycznych spowoduje utratę połączenia z Centralą Sinum.
Dane techniczne
Zasilanie
Maksymalny pobór mocy
Temperatura pracy
Maksymalne obciążenie styku
Częstotliwość pracy
Informacje dodatkowe
1) Wyniki pomiarów mają charakter wyłącznie poglądowy.
2) Minimalna wartość mocy czynnej, mierzonej przez urządzenie wynosi 5W.
3) W przypadku braku zasilania jednego z urządzeń (gniazdko lub centrala), gniazdko
wróci do poprzedniego stanu (przed utratą zasilania).
4) W przypadku całkowitego braku zasilania (gniazdka i centrali), gniazdko zostanie
wyłączone.
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Wpływ na zasięg mają warunki w jakich pracuje
urządzenie oraz konstrukcja i materiały użyte do budowy obiektu. Producent zastrzega
sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną
z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco odbiegać od
rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe
przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń
urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie
jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych
ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
niniejszym oświadcza, że gniazdko SG-230 / FF-230
jest zgodny z dyrektywą 2014/53/UE.
Paweł Jura
Wieprz, 01.02.2024
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
kodu QR lub na stronie www.techsterowniki.pl/manuals
FF-230
PL
EN
EN
CZ
SK
DE
HU
RU
The socket SG-230 / FF-230 is an executive device to be mounted directly in a electric box
(SG-230) or in a frame (FF-230). It allows you to remotely turn on and off devices
connected directly to the socket. The socket has a built-in energy meter. The parameters
of this energy can be seen in the Sinum Central application. It communicates with the
Sinum central device via a radio signal.
How to register the device in the sinum system
Enter the address of the Sinum central device in the browser and log in to the device.
In the main panel, click the Settings > Devices > Wireless devices > + . Then
hold down the registration button 1 on the device for 1 second. After a properly
completed registration process, an appropriate message will appear on the screen.
Additionally, the user can name the device and assign it to a specific room.
Registration button features:
• click - change of relay state
• hold for 1 second - registration to the Sinum Central device
• factory settings - to restore factory settings, hold down the registration button 1
and release it after about 10 seconds. Fast flashing of the diode 2 confirms that
the factory settings have been restored. Restoring factory settings causes the loss of
connection with the Sinum central device.
230V ±10% /50Hz Power supply
1W Max. power consumption
5°C ÷ 50°C Operation temperature
10A Maximum contact load
868 MHz Operation frequency
1) Measurement results are for illustrative purposes only.
2) The minimum value of active power measured by the device is 5W.
3) If there is no power supply to one of the devices (socket or Sinum Central device), the
socket will return to its previous state (before the power loss).
4) In the event of a complete lack of power (socket and Sinum Central device), the socket
will be turned off.
TECH Controllers is not responsible for any damages resulting from improper use of
the system. The range depends on the conditions in which the device is used and the
structure and materials used in the object construction. The manufacturer reserves the
right to improve devices, update software and related documentation. The graphics
are provided for illustration purposes only and may differ slightly from the actual look.
The diagrams serve as examples. All changes are updated on an ongoing basis on the
manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The device
should be installed by a qualified person. It is not intended to be operated by children.
It is a live electrical device. Make sure the device is disconnected from the mains before
performing any activities involving the power supply (plugging cables, installing the device
etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection point
where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the socket SG-230 / FF-230
is compliant with Directive 2014/53/EU.
Janusz Master
Wieprz, 01.02.2024
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
SG-230
1
2
N PE L
EN
Technical data
230V ±10% /50Hz
1W
5°C ÷ 50°C
10A
868 MHz
Additional information
Notes
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
CZ
Zásuvka SG-230 / FF-230 je spínací zařízení určené k montáži do krabice KU68 (SG-
230) nebo do rámečku (FF-230). Zařízení připojená přímo do zásuvky můžeme na dálku
zapínat a vypínat. Zásuvka má zabudovaný elektroměr. Parametry této energie lze vidět v
aplikaci ústředny Sinum. Komunikace s ústřednou Sinum probíhá bezdrátově.
Registrace zařízení k systému sinum
2
V internetovém prohlížeči napíšeme do adresního řádku adresu ústředny Sinum a
provedeme přihlášení k ústředně. Na hlavním panelu postupně rozklikneme: Nastavení
> Zařízení > Bezdrátová zařízení > + . Následně podržte registrační tlačítko 1
na zařízení po dobu 1 sekundy. Pokud registrace proběhla úspěšně, pak se na obrazovce
objeví odpoví dající zpráva. Dále můžeme změnit název modulu a přiřadit ho k určité
místnosti.
Funkce registračního tlačítka:
• kliknutí - změna stavu relé
• podržení 1 sekundu - registrace do ústředny
• tovární nastavení - pro obnovení továrního nastavení podržte registrační tlačítko 1
a po cca 10 sekundách jej uvolněte. Rychlé blikání kontrolki 2 potvrzuje, že bylo
obnoveno tovární nastavení. Obnovení továrního nastavení bude mít za následek
ztrátu spojení se ústřednou Sinum.
Technické údaje
Napájení
Příkon
Provozní teplota
Maximální zatížení kontaktů
Provozní frekvence
Další informace
1) Výsledky měření jsou pouze orientační.
2) Minimální hodnota činného výkonu měřeného zařízením je 5 W.
3) V případě výpadku napájení jednoho z zařízení (zásuvky nebo ústředny) se zásuvka vrátí
do předchozího stavu (před výpadkem napájení).
4) V případě úplného výpadku napájení (zásuvky i ústředny) dojde k vypnutí zásuvky.
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Dosah bezdrátových
modulů je závislý na podmínkách, ve kterých zařízení pracuje. Dosah zařízení ovlivňují
stavební konstrukce a materiály. Výrobce si vyhrazuje právo na zlepšování zařízení,
aktualizace programu a dokumentace. Všechna grafická vyobrazení obsažená v
dokumentu mají pouze informativní charakter. Schémata jsou pouze příkladová. Veškeré
změny jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení.
Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro
elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické zařízení pod napětím.
Před zahájením jakýchkoliv činností spojených s napájením (připojování vodičů, instalace
zařízení apod.) je třeba se ujistit, že zařízení je odpojené od elektrické sítě. Zařízení není
voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
tímto prohlašuje, že SG-230 / FF-230 splňuje směrnici
Evropského parlamentu a Rady 2014/53/EU.
Wieprz, 01.02.2024
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování
QR kódu nebo na: www.tech-controllers.com/manuals
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
www.tech-controllers.com/manuals
Made in Poland
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
