Summary of Contents for Sove 26-106-111

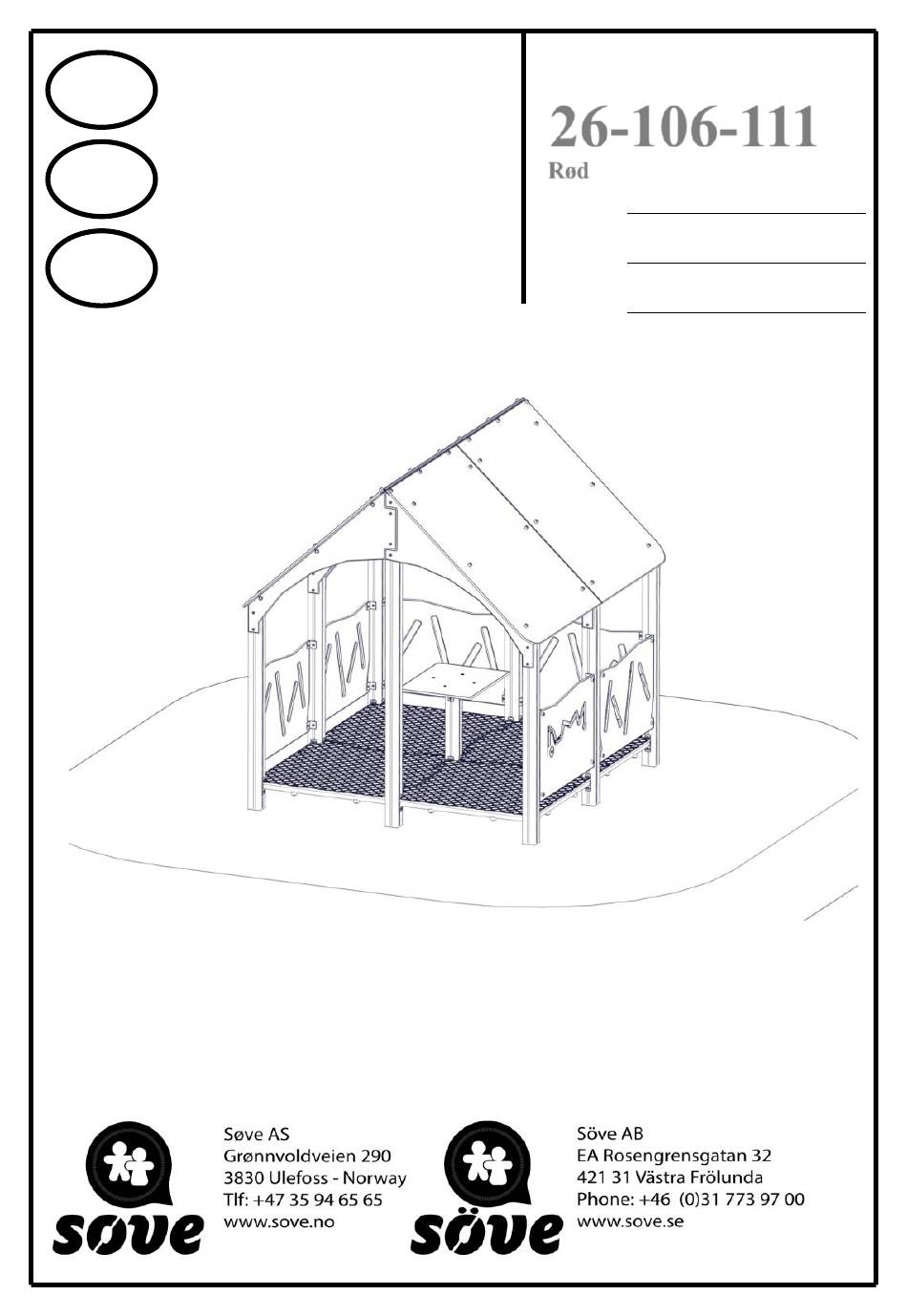

- Page 1 Søve 26-106-111 Produkt nr. / Product no. / Produkt nr. Monteringsanvisning 26-106-111 Assembly Instructions Rød Ord. nr. Dato. Monteringsanvisning Sign. 31.10.2023...
- Page 2 Søve 26-106-111 Monteringstips / Assembly Advice / Monteringstips...
- Page 3 Søve 26-106-111 Monteringstips / Assembly Advice / Monteringstips...
- Page 4 Søve 26-106-111 Nødvendig verktøy / Tools required / Nödvändiga verktyg 5 mm 6 mm Torx Nr 45 Metermål Merkebånd Ø11mm Bor Mark ribbon Ø11mm Drill Märkeband Metric measure Ø11mm Borr 13 + 17mm umstock Nødvendig antall personer / Number of persons required...
- Page 5 Søve 26-106-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. 26-106-111 Navn Artnr/ Rød dimensjon Stolpe 95x95 Lengde = 3000 (600-2400) SFA5117/1 Lengde = 2050 (600-1450) SFA5117/1 Lengde = 1350 (600-750) SFA5117/1 Sort Gulv 1/4 del 1090x1090x15 01-128-056K For senterstolpe (se egen del- Countersunk Grå...
- Page 6 Søve 26-106-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. 26-106-111 Navn Artnr/ Rød dimensjon Tak stor 01-128-032k Rød (se egen del- montering) Benk til lekeseksjon 01-400-388k Grå (se egen del- montering) Bord plate 01-128-080K 700-550-015 (se egen del- Grå...
- Page 7 Søve 26-106-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. 26-106-111 Navn Artnr/ Rød dimensjon Fundament Støp Støpefundament 00-003-110K 95 x 95 stolpe (se egen del- montering) Fundament Nedgravning Nedgravningsfundament 00-003-004K 95 x 95 stolpe (se egen del- montering)
- Page 8 Søve 26-106-111 Fundamentering med betong / Foundation concrete / Förankring med betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong...
- Page 9 Søve 26-106-111 Overflatemontering / Surface mounting / Ytmontering...
- Page 10 Søve 26-106-111 Bolten skrues HELT igjennom aluminiumen. Maks moment: 30Nm The bolt must be tightened in to the post, so that it peirces the aluminium Max torque: 30Nm Bulten skuvas HELT genom aluminiumen. Maks vridmoment: 30Nm Betongkvalitet Betongkvalitet C25/30 Concrete quality Mengde betong Mängd betong...
- Page 11 Søve 26-106-111 Fallhøyder / Free height of fall / Fallhöjder Sikkerhetssone / Safety zone / Säkerhetszon...
- Page 12 Søve 26-106-111 Plassering av forankringer / Ground plan / Placering av förankringar Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
- Page 13 Søve 26-106-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 14 Søve 26-106-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 15 Søve 26-106-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 16 Søve 26-106-111 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet...
- Page 17 Søve 26-106-111 Før utstyret tas i bruk / Before play begins / Innan lekredskapet tas i bruk...
- Page 18 Søve 26-106-111...
- Page 19 Søve 26-106-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. 26-106-111 Navn Artnr/ Rød dimensjon Stolpe 95x95 Lengde = 3000 (600-2400) SFA5117/1 Lengde = 2050 (600-1450) SFA5117/1 Lengde = 1350 (600-750) SFA5117/1 Sort Gulv 1/4 del 1090x1090x15 01-128-056K For senterstolpe (se egen del- Countersunk Grå...
- Page 20 Søve 26-106-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. 26-106-111 Navn Artnr/ Rød dimensjon Tak stor 01-128-032k Rød (se egen del- montering) Benk til lekeseksjon 01-400-388k Grå (se egen del- montering) Bord plate 01-128-080K 700-550-015 (se egen del- Grå...
- Page 21 Søve 26-106-111 Boltepakker for / Boltpackage for / Bultpaket för Sign. 26-106-111 Navn Artnr/ Rød dimensjon Fundament Støp Støpefundament 00-003-110K 95 x 95 stolpe (se egen del- montering) Fundament Nedgravning Nedgravningsfundament 00-003-004K 95 x 95 stolpe (se egen del- montering)
