Summary of Contents for ExPelec NICOLS RACER BEAM 230

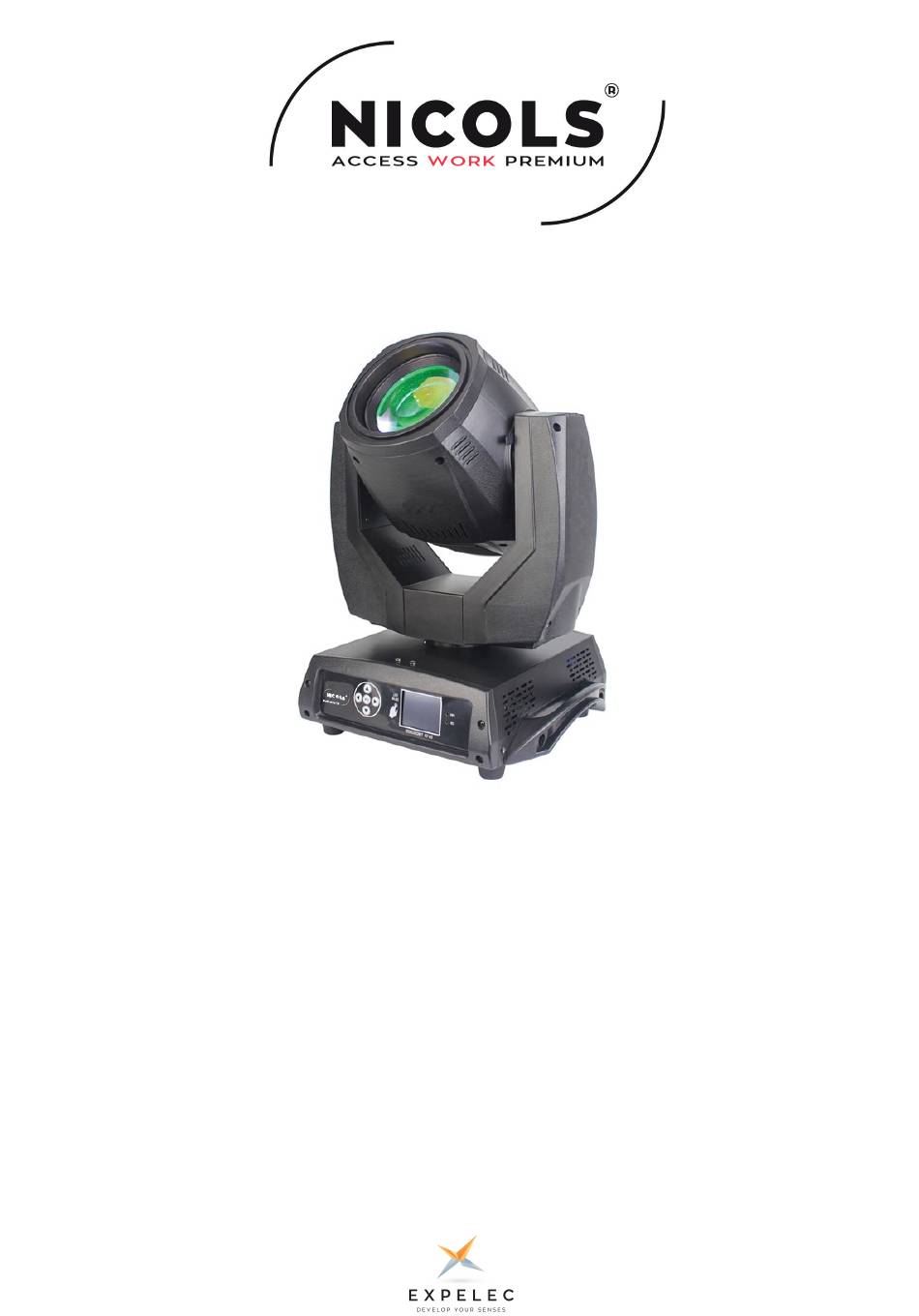

- Page 1 RACER BEAM 230 Manuel d’utilisation / User manual...
-
Page 2: Avant De Commencer
Manuel d’utilisation RACER BEAM 230 AVANT DE COMMENCER 1.1 Que contient l’emballage 1 – Un RACER BEAM 230 2 – 2x Omegas 3 –Un manuel d’utilisation 1.2 Consignes de déballage Immédiatement après réception d'un appareil, déballez soigneusement le carton, vérifiez le contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été... -
Page 3: Caracteristiques Techniques
Manuel d’utilisation RACER BEAM 230 1.4 Consignes d’installation * Ce produit peut être monté en suspension grâce à la lyre de fixation. Cette lyre peut être fixée sur une structure ou un pont de manière sécurisée, une élingue supplémentaire reste obligatoire. * Le produit doit être correctement fixé... -
Page 4: Mode Dmx
Manuel d’utilisation RACER BEAM 230 3 - MENU Niveau 1 Niveau 2 DERNIER Suivant MODE DMX 001-512 RETOUR EFFACER CANAUX DMX 16CH / 20CH FONCTION RDM ON / OFF LANGUAGE ANGLAIS / FRANCAIS ROTATION ECRAN OFF / ON SIGNAL DMX GARDER / EFFACER AFFICHAGE ON / OFF... -
Page 5: Maintenance
Manuel d’utilisation RACER BEAM 230 3 – MENU (SUITE) VERSION TEMP MSG AFFICHAGE : ° VITESSE FAN VITESSE TURBO FAN : RPM LAMPE TOTAL : LAMPE PARTIELLE : DUREE DU SYSTEME UTILISATEUR TOTAL : UTILISATEUR PARTIEL : HEURES AUTORISEES HALL PAN HALL TILT HALL COULEUR HALL GOBO... - Page 6 Manuel d’utilisation RACER BEAM 230 4. DONNÉES PHOTOMÉTRIQUES : 5. MODES – 16 CANAUX / 20 CANAUX MODE CANAUX 16CH 20CH ROUE DE COULEUR ROUE DE COULEUR STOP/STROBOSCOPE STOP/STROBOSCOPE DIMMER DIMMER CHANGEMENT GOBO CHANGEMENT GOBO STATIQUE STATIQUE PRISME INSERTION 1 PRISME INSERTION 1 PRISME INSERTION 2 PRISME INSERTION 2...
-
Page 7: Charte Dmx
Manuel d’utilisation RACER BEAM 230 6. CHARTE DMX EFFET ROTATION RAPIDE …… …… ROTATION LENTE BLEU + BLANC BLEU CTB 8000 + BLEU CTB 8000 CTO 190 + CTB 8000 CTO 190 CTO 260 + CTO 190 CTO 260 CYAN + CTO 260 CYAN MAGENTA + CYAN MAGENTA... - Page 8 Manuel d’utilisation RACER BEAM 230 6. CHARTE DMX (SUITE) EFFECT GOBO 17 SHAKE, LENT RAPIDE …… …… GOBO 17 SHAKE, LENT RAPIDE GOBO 16 SHAKE, VITESSE RAPIDE …… …… GOBO 16 SHAKE, LENT RAPIDE …… …… GOBO 2 SHAKE, VITESSE RAPIDE ……...
- Page 9 Manuel d’utilisation RACER BEAM 230 6. CHARTE DMX (SUITE) EFFET ROTATION RAPIDE …… …… ROTATION LENTE ROTATION PRISME - Canal 7 191-192 STOP ROTATION LENTE …… …… ROTATION RAPIDE 0- 127 POSITION EFFET FROST - Canal 8 128-255 FROST ON 0- 127 FROST OFF EFFET...
- Page 10 Le nettoyage du système d’optique externe de l’appareil doit être fait régulièrement; 1. Nettoyez l’appareil avec un chiffon doux et utilisez un liquide de nettoyage pour vitres 2. Il est toujours recommandé d’essuyer correctement toutes les pièces de l’appareil est une marque déposée de la Société Expelec SA commercial@expelec.fr www.expelec.fr 55 Route de la Fillière...
- Page 11 RACER BEAM 230 Manuel d’utilisation / User manual...
- Page 12 User manual RACER BEAM 230 1.Before you begin 1.1 What are included 1) 1 x RACER BEAM 230 2) 2 x Omega brackets 3) User Manual 1.2 Unpacking Instructions Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are present, and have been received in good condition.
-
Page 13: Installation
User manual RACER BEAM 230 1.4 INSTALLATION The unit should be mounted by its screws holes on the bracket. Always ensure that th eunit is frimly fixed to avoid vibration and slipping while operating. The strcture to which you are attaching the unit should be able to support 10 times the weight of the unit. - Page 14 Manuel d’utilisation RACER BEAM 230 3 - MENU Level 1 Level 2 LAST DMX SET NEXT 001-512 BACK CLEAR DMX CHANNEL 16CH / 20CH RDM FUNCTION ON / OFF LANGUAGE ENGLISH / FRENCH SCREEN ROTATION OFF / ON DMX SIGNAL KEEP / CLEAR DISPLAY ON / OFF...
-
Page 15: Dmx Monitor
Manuel d’utilisation RACER BEAM 230 3 - MENU VERSION TEMP MSG DISPLAY : ° FAN SPEED TURBO FAN SPEED : RPM TOTAL LAMP : PARTIAL LAMP : SYSTEM TIME TOTAL USER : PARTIAL USER : AUTHORITY HOURS PAN HALL TILT HALL COLOR HALL GOBO HALL SENSOR MONITOR... -
Page 16: Channel Mode
Manuel d’utilisation RACER BEAM 230 4. PHOTOMETRIC DATAS: 5. MODES – 16 CHANNELS / 20 CHANNELS CHANNEL MODE CHANNEL 16CH 20CH COLOUR WHEEL COLOUR WHEEL STOP/STROBE STOP/STROBE DIMMER DIMMER STATIC GOBO CHANGE STATIC GOBO CHANGE PRISM INSERTION1 PRISM INSERTION1 PRISM INSERTION2 PRISM INSERTION2 PRISM ROTATION PRISM ROTATION... - Page 17 Manuel d’utilisation RACER BEAM 230 6. TABLE OF CHANNELS VALUE EFFECT FAST ROTATION …… …… SLOW ROTATION BLUE + WHITE BLUE CTB 8000 + BLUE CTB 8000 CTO 190 + CTB 8000 CTO 190 CTO 260 + CTO 190 CTO 260 CYAN + CTO 260 COLOUR WHEEL CYAN...
- Page 18 Manuel d’utilisation RACER BEAM 230 6. TABLE OF CHANNELS VALUE EFFECT GOBO 17 SHAKE, FAST SPEED …… …… GOBO 17 SHAKE, SLOW SPEED GOBO 16 SHAKE, FAST SPEED …… …… GOBO 16 SHAKE, SLOW SPEED …… …… GOBO 2 SHAKE, FAST SPEED ……...
- Page 19 Manuel d’utilisation RACER BEAM 230 6. TABLE OF CHANNELS VALUE EFFECT FAST ROTATION …… …… PRISM ROTATION - channel 7 SLOW ROTATION 191-192 STOP SLOW ROTATION …… …… FAST ROTATION 0- 127 POSITION EFFECT FROST - channel 8 128-255 FROST INSERTED 0- 127 FROST EXCLUDED EFFECT...
-
Page 20: Troubleshooting
DMX interface circuit FOR ANY PROBLEM OR MALFUNCTION, PLEASE CONTACT YOUR RESELLER 7. MAINTENANCE AND CLEANING Clean with soft cloth Always dry to parts carefully is a Registered Trade mark of Expelec SA www.expelec.fr commercial@expelec.fr 33(0)4.50.60.80.20 55 Route de la Fillière...
