20-volt pruner saw
Hide thumbs
Table of Contents

Advertisement

Quick Links

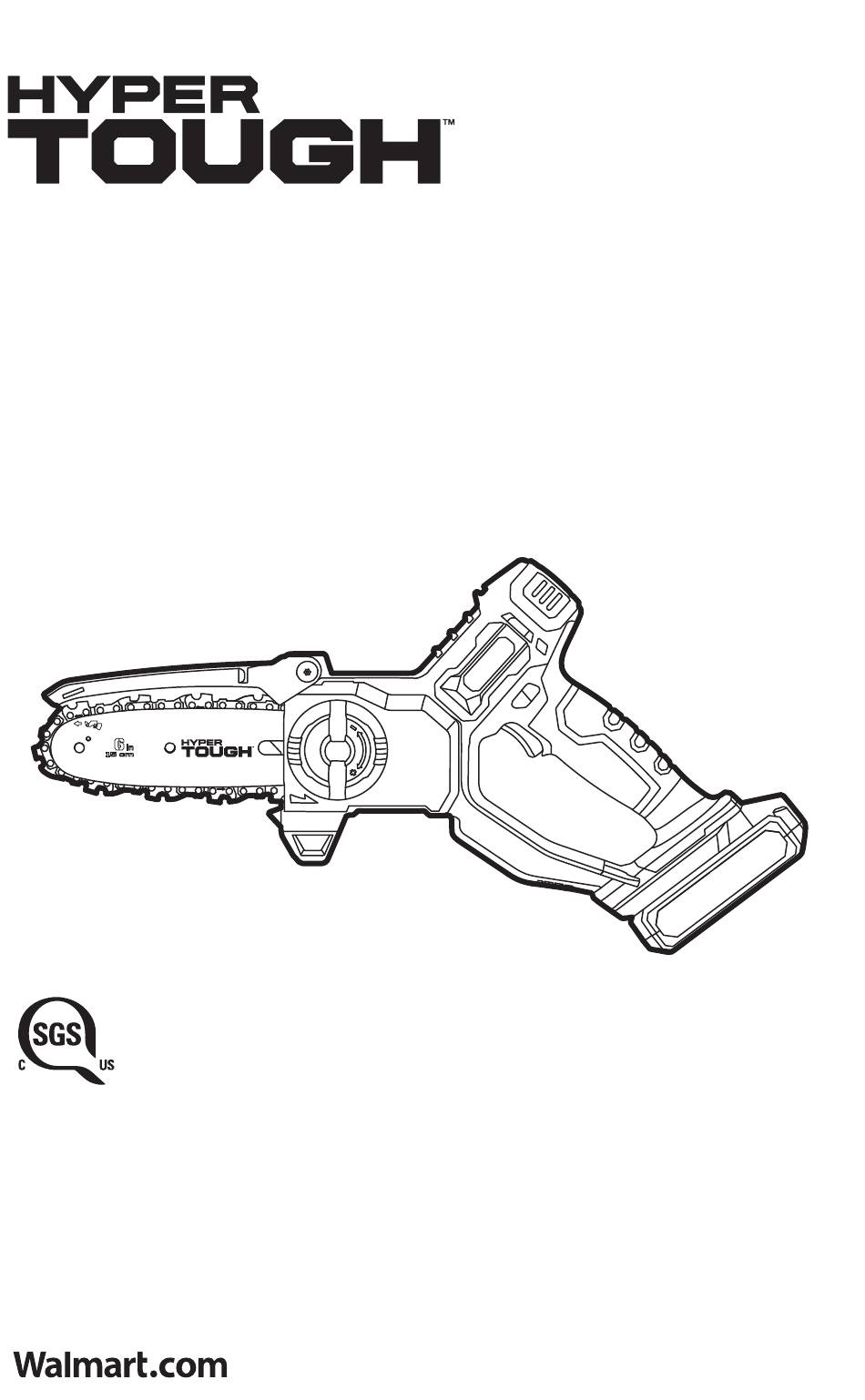

Operator's Manual
20-VOLT PRUNER SAW
Model No. HT13-401-003-03
ѥ
WARNING: To reduce the risk of injury, the user must read and
understand the Operator's Manual before using this product.
Walmart Inc., Bentonville, AR 72716

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HT13-401-003-03 and is the answer not in the manual?

Questions and answers

Dennis L Cormier
June 16, 2025

How do you remove the "guide bar sheath" on this product? If the answer is pull it off ------ I've tried and that doesn't work. Thanks, Dennis

0
1 comments:
Mr. Anderson
August 20, 2025

The guide bar sheath on the Hyper Tough HT13-401-003-03 is a protective cover. To remove it, simply slide or pull it off the guide bar and saw chain before operation.

This answer is automatically generated

0
Sandra Gardner
June 14, 2025

How do I oil it

0
1 comments:
Mr. Anderson
August 19, 2025

To oil the Hyper Tough HT13-401-003-03:

1. Use only TriLink® bar and chain oil for best results.
2. Apply a drop of oil between the guide bar and chain after every 5 cuts.
3. Run the saw for a few seconds to distribute the oil evenly.
4. Use a grease syringe to lubricate the sprocket at the tip of the guide bar weekly through the lubricating holes on each side.
5. Do not use dirty, used, or non-bar-and-chain-specific oil.

This answer is automatically generated

0
Tina A.Scott
August 9, 2025

How do you remove the guide bar sheath?

0

Summary of Contents for Hyper Tough HT13-401-003-03

  • Page 1 Operator’s Manual 20-VOLT PRUNER SAW Model No. HT13-401-003-03 ѥ WARNING: To reduce the risk of injury, the user must read and understand the Operator’s Manual before using this product. Walmart Inc., Bentonville, AR 72716...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Safety Symbols.......................... Pages 3-4 Safety Instructions........................Pages 5-11 Description..........................Pages 12-13 Unpacking............................Page 13 Operation..........................Pages 13-19 Maintenance........................Pages 19-23 Troubleshooting...........................Page 24 SAVE THESE INSTRUCTIONS READ ALL INSTRUCTIONS This pruner saw has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability have been given top priority in the design of this product making it easy to maintain and operate.

  • Page 3: Safety Symbols

    SAFETY SYMBOLS The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols and the explanations with them deserve your careful attention and understanding. The symbol warnings do not, by themselves, eliminate any danger. The instructions and warnings they give are no substitutes for proper accident prevention measures.
  • Page 4 SAVE THESE INSTRUCTIONS Some of these following symbols may be used on this machine. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the machine better and more safely. SYMBOL NAME DESIGNATION/EXPLANATION Volts Voltage Amperes...

  • Page 5: Safety Instructions

    SAFETY INSTRUCTIONS or entangled cords increase the risk of electric shock. • When operating a power machine outdoors, GENERAL POWER MACHINE SAFETY use an extension cord suitable for outdoor WARNINGS use. Use of a cord suitable for outdoor use ѥ reduces the risk of electric shock.
  • Page 6 • If devices are provided for the connection • Keep handles and grasping surfaces dry, of dust extraction and collection facilities, clean and free from oil and grease. Slippery ensure these are connected and properly handles and grasping surfaces do not allow used.
  • Page 7 • Never service damaged battery packs. shock. Service of battery packs should only • Wear safety glasses and hearing protection. be performed by the manufacturer or Further protective equipment for head, authorized service providers. hands, legs, and feet is recommended. Adequate protective clothing will reduce PRUNER SAW SAFETY WARNINGS personal injury by flying debris or accidental...
  • Page 8 Causes and operator prevention of Fig. 1 kickback (Fig. 1-4) : Kickback may occur when the nose or tip of the guide bar touches an object, or when the wood closes in and pinches the saw chain in the cut. Tip contact in some cases may cause a sudden reverse reaction, kicking the guide bar up and back towards the operator.
  • Page 9 Causes and operator prevention of pull-in • Battery-powered machines do not have to be plugged into an electrical outlet; (Fig. 5): therefore, they are always in operating ѥ condition. Be aware of possible hazards WARNING when not using your battery-powered •...
  • Page 10 someone this battery pack, lend them these NOTE: AWG = American Wire Gauge instructions also to prevent misuse of the • Do not operate the charger with a damaged product and possible injury. cord or plug, which could cause shorting •...

  • Page 11: Battery Pack Removal And Preparation For Recycling

    Store Lithium-Ion battery packs in a 30%-50% radiate radio frequency energy and, if not charged condition. Every six months of storage, installed and used in accordance with the fully charge the Lithium-Ion battery pack. instructions, may cause harmful interference Exterior may be cleaned with a cloth or soft to radio communications.

  • Page 12: Description

    DESCRIPTION KNOW YOUR LAWN MOWER (Fig. 6) Fig. 6 Housing-cover Knob Lock-Off Button Kickback Guard Trigger Switch Guide Bar Chain Lubricant Bottle Accessory Guide Bar Sheath PRODUCT SPECIFICATIONS Voltage 20V d.c Bar Length 6” (152 mm) Chain Pitch 3/8” (9.5 mm) Chain Gauge 0.043’’...

  • Page 13: Unpacking

    Kickback Guard • Inspect the product carefully to make sure that no breakage or damage occurred during Helps prevent accidental contact with saw chain shipping. in case of a kickback during the operation. • Do not discard the packing material until you Housing-cover Knob have carefully inspected and satisfactorily operated the product.
  • Page 14 MOUNT THE SAW CHAIN (Fig. 7–11) by sliding the guide-bar slot over the screw, with the guide-bar end against the ѥ WARNING: Always use gloves when tensioning end-piece (Fig. 9 and 10). handling the chain. Slot Fig. 9 1. Place the pruner saw on a solid, level surface.

  • Page 15: Adjust The Chain Tension

    Fig. 12 Fig. 13 Housing- cover Knob TIGHTEN Housing Approximate 0.050" (1.3 mm) Cover Fig. 14 ADJUST THE CHAIN TENSION (Fig. 12–14) a. Stop the saw and remove the battery pack before adjusting the chain tension. b. Loosen the housing-cover knob. This will release the tensioning end-piece (shown in Fig.
  • Page 16 DETACH THE BATTERY PACK (Fig. 16) 6. In addition, the guide bar has a built-in sprocket at its tip. The sprocket must be 1. Make sure the pruner saw is switched off. lubricated weekly with a grease syringe 2. Press the battery-release button to release to extend the guide bar life.

  • Page 17: Lock-Off Button

    To switch the machine on, press the lock-off h. Make sure that you have a secure and button, then fully press the trigger switch and balanced footing. Watch out for obstacles hold in this position. The lock-off button can such as tree stumps, roots, and ditches, now be released.

  • Page 18: Bucking A Log

    e. Release the trigger switch as soon as the cut Fig. 19 is completed, allowing the saw chain to stop. ѥ Limb out WARNING: When the saw chain is stopped due to pinching during cutting, release the trigger switch; remove the saw chain and guide bar from the wood, then restart the pruner saw.

  • Page 19: Maintenance

    Fig. 20 Fig. 22 Cut from top (overbuck). Avoid cutting soil. First cut to reduce load Final Cut Log supported along the entire length OVERBUCKING (Fig. 21). MAINTENANCE Begin on the top side of the log with the bot- ѥ tom of the saw against the log, exert light pres- WARNING: When servicing, use only sure downward.

  • Page 20: Guide Bar Maintenance

    CONDITIONS WHICH REQUIRE CHAIN Chemicals can damage, weaken, or destroy plastic, which may result in serious personal AND GUIDE BAR MAINTENANCE injury. (Fig. 24) PRUNER SAW MAINTENANCE • Saw cuts to one side or at an angle. • Saw has to be forced through the cut. Follow maintenance instructions in this •...

  • Page 21: Slide Plate

    SHARPEN THE CUTTERS (Fig. 25a-25d) Fig. 25b Cutter tooth 5/32’’ (4.0mm) Be sure to file all cutters (Fig. 25a) to the Round file specified angles and to the same length, as fast cutting can be obtained only when all cutters are uniform.
  • Page 22 TOP PLATE SHARPENING ANGLES DEPTH-GAUGE CLEARANCE (Fig. 25e) (Fig. 25g-25h) a. The depth gauge should be maintained at a CORRECT 30°- This optimal angle can be ob- clearance of 0.025 in. (0.6 mm), as shown tained only when the specified files and proper in Fig.

  • Page 23: Transportation And Storage

    UIDE BAR MAINTENANCE (Fig. 26) TRANSPORTATION AND STORAGE • Do not store or transport the pruner saw The bar should be cleaned every day of use and when it is running. Always remove the checked for wear and damage. Feathering or battery pack before storing or transporting.

  • Page 24: Troubleshooting

    TROUBLESHOOTING PROBLEM CAUSE SOLUTION Machine does Low battery pack charge. Charge the battery pack. not work. Battery overheating. Wait for the battery to cool down, at which point the machine can be started again. Motor runs, Chain does not engage drive Reinstall the chain, making sure that the but chain does sprocket.

  • Page 25: Manual De Operación
