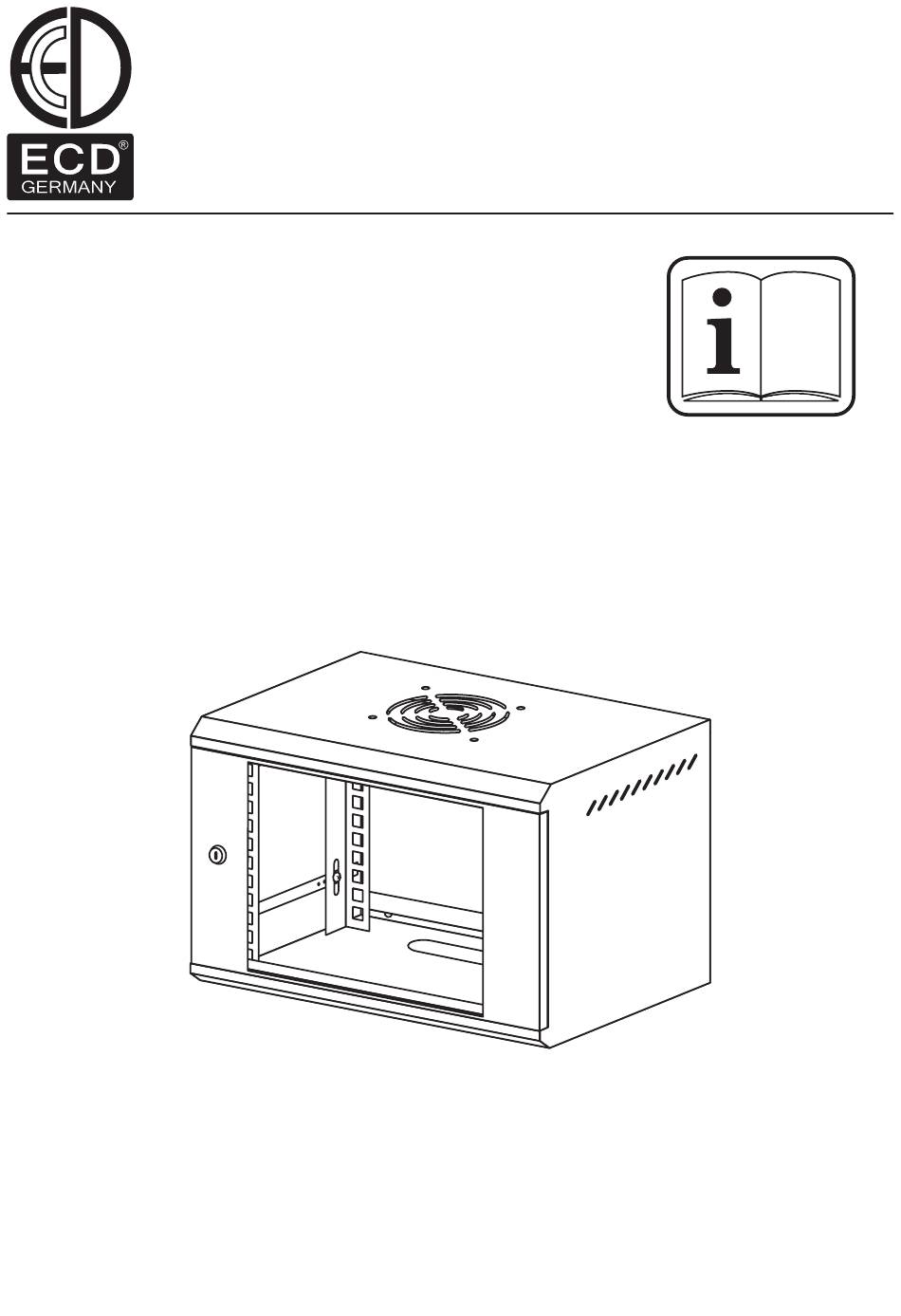

NETZWERKSCHRANK 19ʺ
NETWORK RACK 19ʺ
SICHERHEITSHINWEISE
BETRIEBSANLEITUNG
SAFETY WARNINGS
INSTRUCTION MANUAL
IP - 2249 | IP - 2250 | IP - 2251 | IP - 2252 | IP - 2253 | IP - 2254
IP - 2255 | IP - 2256 | IP - 2257 | IP - 2258 | IP - 2259 | IP - 2260
IP - 2261 | IP - 2262
HE 6 | HE 7 | HE 9 | HE 12 | HE 15 | HE 16 | HE 18
DEUTSCH - ENGLISH
Advertisement
Table of Contents
Summary of Contents for ECD HE 6
- Page 1 IP - 2255 | IP - 2256 | IP - 2257 | IP - 2258 | IP - 2259 | IP - 2260 IP - 2261 | IP - 2262 HE 6 | HE 7 | HE 9 | HE 12 | HE 15 | HE 16 | HE 18 DEUTSCH - ENGLISH...
-
Page 2: Allgemeine Hinweise
ALLGEMEINE HINWEISE HINWEIS: Anderer Gebrauch als der hier beschriebene kann zu Schäden führen! Die Eris Car Design GmbH haftet hierfür nicht! Alle aufgeführten Hinweise und Anweisungen basieren auf unserer Erfahrung und geschehen nach bestem Wissen. Wir behalten uns dennoch technische Änderungen vor. Bei sachgemäßer Anwendung besteht keine Gefahr im dauerhaften Gebrauch. -
Page 3: Montage
Farbe Schwarz/Grau(RAL 7036) Schutzart IP20 Montage Wandmontage Lüfter Oberseite 1x 105 mm (nicht enthalten) TEILE LISTE Gehäuse Einlegeboden 19” Montagekit Rückwand abnehmbar Universalmontagekit Tür mit Sichtfenster Schloss mit 2x Schlüssel MONTAGE Standardmäßig wird der Netzwerkschrank vormontiert für eine Universalmontage mit Einlegeboden geliefert. Für eine Nutzung von genormten 19“... - Page 4 2. Lösen Sie die Schrauben des/der Einlegeböden und nehmen Sie diese(n) heraus. 3. Anschließend die vier Universalprofile abschrauben und ebenfalls herausnehmen. 4. Setzen Sie die Profile aus dem mitgelieferten 19“ Montagekit ein und verschrauben Sie diese an der entsprechend benötigten Position. 5.
-
Page 5: General Information
GENERAL INFORMATION NOTE: Any use other than that described here may result in damage! Eris Car Design GmbH is not liable for this! All information and instructions are based on our experience and are given to the best of our knowledge. However, we reserve the right to make technical changes. -
Page 6: Parts List
Protection class IP20 Mounting Wall mounting Top side 1x 105 mm (not included) PARTS LIST Body Shelf 19” Mounting kit Removable rear panel Universal mounting kit Door with inspection window 6 Lock with 2x key ASSEMBLY The network rack is supplied pre-assembled as standard for universal mounting with a shelf. To use standardized 19“... - Page 7 2. Loosen the screws of the shelf(s) and remove them. 3. Then unscrew the four universal profiles and remove them as well. 4. Insert the profiles from the supplied 19” mounting kit and screw them into the required position. 5 Finally, replace the door and rear panel.
- Page 8 ECD Germany GmbH Industriestraße 21 51545 Waldbröl Germany...
