EBERTH GG1-HR196-200 Operating Instructions Manual

6.5 hp high pressure cleaner
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 49

Quick Links

Download this manual

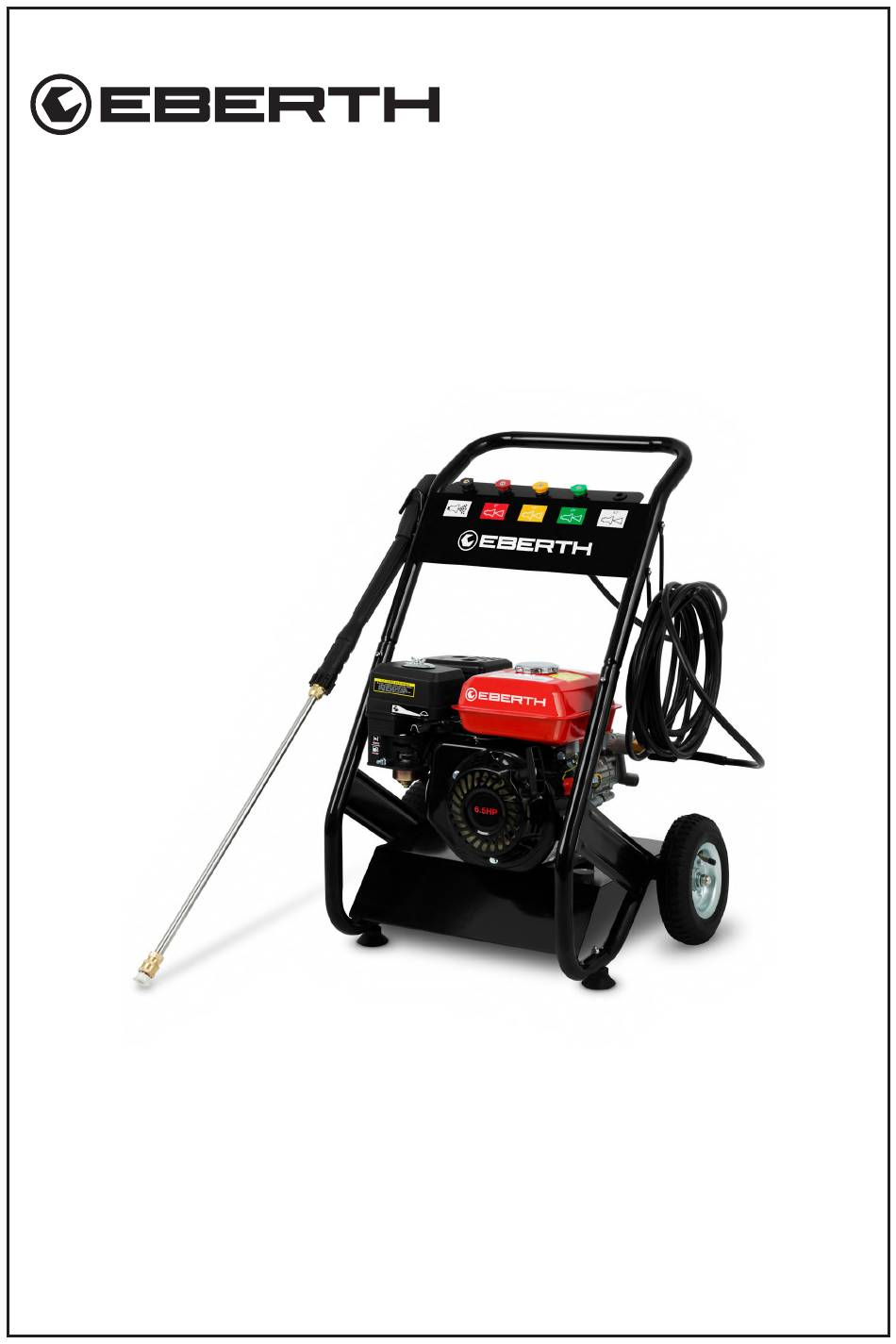

HOCHDRUCKREINIGER
HOCHDRUCKREINIGER
BEDIENUNGSANLEITUNG
DE
EN FR IT ES NL PL SE
6,5 PS
6,5 PS
GG1-HR196-200

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GG1-HR196-200 and is the answer not in the manual?

Questions and answers

Summary of Contents for EBERTH GG1-HR196-200

  • Page 1 6,5 PS 6,5 PS HOCHDRUCKREINIGER HOCHDRUCKREINIGER BEDIENUNGSANLEITUNG GG1-HR196-200 EN FR IT ES NL PL SE...
  • Page 2 Lesen Sie sich die Bedienungsanleitung sorgfältig durch! Die Bedienperson muss zur Gewährleistung der sicheren Handhabung die Bedienungsanleitung lesen und verstehen. Auch Bediener mit Erfahrung mit dem Gerät müssen die Bedienungsanleitung lesen und verstehen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch lebensgefährlich gefährden.

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis ........................3 Lieferumfang ..........................5 Bestimmungsgemäße Verwendung ...................8 Vorhersehbare Fehlanwendung ....................8 Zeichenerklärung ........................8 Gebots- und Verbotszeichen ....................9 Symbole und Abbildungen ......................9 Allgemeine Sicherheitshinweise ....................10 Allgeimen ..........................10 Brand-, Explosionsgefahr und heiße Oberflächen .............. 12 Gerätespezifische Sicherheit ....................12 Betriebsstoffe, Flüssigkeiten, Dämpfe und Abgase .............. 13 Restrisiken ..........................
  • Page 4 Lagerung........................... 36 Allgemein ..........................36 Kraftstoff ablassen ......................... 36 Einlagerung- Vergaser trocken legen ...................37 Lagerung des Kraftstoffs ....................... 38 Transport ........................... 38 Fehlersuche ..........................39 Technische Daten ........................43 Entsorgung ..........................44 Gewährleistung ........................44 Service ............................45 Ersatzteile ..........................45 EU- Konformitätserklärung ......................

  • Page 5: Lieferumfang

    Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Technische Änderungen am Produkt im Rahmen der Verbesserung der Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor. Sollten Sie Ersatzteile benötigen, verwenden Sie ausschließlich Originalersatzteile! Tabelle 1 Bezeichnung Anzahl Bild...
  • Page 6 Bezeichnung Anzahl Bild Lanze Strahldüsen Wasserschlauch mit Vorfilter Hochdruckschlauch Halterung Lanze Halterung Schraube Mutter Unterlegscheibe* (für Halterungen) Radachse Hutmutter mit Unterlegscheibe V. 1.1...
  • Page 7 Bezeichnung Anzahl Bild Schrauben für Radachse Schraubenschlüssel Sechskantschlüssel * Unterlegscheiben sind für Hochdruckschlauch Halterung. Die Auslieferung erfolgt ohne Öl und Kraftstoff. Es befinden sich Ölreste im Motor. Der Motor besitzt einen Ölsensor, diese Reste reichen nicht aus, um das Gerät zu star- ten.

  • Page 8: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Hochdruckreiniger mit 6,5 PS 4-Takt Benzinmotor zur Reinigung von diversen Materialien und Oberflächen. Jede über die bestimmungsgemäße Verwendung hinausgehende, an- dersartige Verwendung des Gerätes gilt als nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung • Niemals E10 oder Diesel als Kraftstoff verwenden. Niemals andere Öle als Schmiermittel des Geräts verwenden.

  • Page 9: Gebots- Und Verbotszeichen

    Warnung vor dem Einatmen giftiger Dämpfe und Stäube. Beim Nichtbeachten besteht Lebensgefahr! Rutschgefahr! Seien Sie vorsichtig, Sie könnten zu Boden fallen und sich verletzen. Beim Anlassen des Motors werden Funken erzeugt. Diese können in der Nähe befindliche brennbare Gase entzünden. Gebots- und Verbotszeichen Schutzausrüstung tragen! Offene Flammen oder das Rauchen in der Nähe des Geräts...

  • Page 10: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Be- dienungsanleitung müssen die allgemeinen Sicherheits- und Unfall- verhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgeimen • Als Erstbenutzer lassen Sie sich von einem Fachmann einweisen. Kinder und Jugend- liche unter 18 Jahren dürfen das Gerät nicht verwenden.
  • Page 11 • Halten Sie Ihren Arbeitsbereich sauber. Räumen Sie den Arbeitsplatz von Hindernis- sen frei. Achten Sie auf ausreichende Belichtung des Arbeitsplatzes. Unaufgeräumte und schlecht ausgeleuchtete Arbeitsplätze erhöhen das Risiko von Verletzungen. • Das Gerät für den Betrieb auf eine das Gerätegewicht ausreichend tragende, eben- erdige und feuerfeste Fläche stellen.

  • Page 12: Brand-, Explosionsgefahr Und Heiße Oberflächen

    Brand-, Explosionsgefahr und heiße Oberflächen • Das Gerät kann Funken erzeugen, die Staub, brennbare Flüssigkeiten oder Dämpfe entzünden können. Das Gerät darf nicht in der Nähe brennbarer Materialien oder explosionsfähiger Gase eingesetzt werden. • Das Abgassystem wird heiß und bleibt nach dem Stopp des Motors eine Zeit lang heiß, feuergefährdete Materialien können in Brand gesetzt werden und explosive Gase explodieren.

  • Page 13: Betriebsstoffe, Flüssigkeiten, Dämpfe Und Abgase

    • Wasserstrahl niemals auf Menschen oder Tiere richten. • Legen Sie die Hände niemals vor die Düse. • Stellen Sie sicher, dass der Schlauch und die Anschlusselemente fest angezogen sind. • Ein nicht Ablassen des Druckes vor Wartungsarbeiten kann zu Verletzungen führen. •...

  • Page 14: Restrisiken

    Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. • Verletzungsgefahr durch Kontakt mit Hochdruckwasser. • Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille. •...

  • Page 15: Gerätebeschreibung

    Gerätebeschreibung Abbildung 1: Allgemeine Bestandteile des Gerätes V. 1.1...
  • Page 16 Tabelle 2 1- Düse (weiß) 2- Strahlrohr für Lanze 3- Kraftstofftank 4- Deckel des Kraftstofftanks 5- Lanze 6- Lanze Halterung 7- Düse (schwarz) 8- Haltebügel 9- Hochdruckschlauch Halterung 10- Hochdruckschlauch 1 1- Rahmen 12- Rad 13- Standfuß 14- Motor Abbildung 2: Selbstansaugende Pumpe Tabelle 3 15- Chemie Schlauch Anschluss 16- Hochdruckschlauch Anschluss...
  • Page 17 Beschreibung 6,5 PS 4-Takt Benzinmotor Tankdeckel Luftfilter Benzintank Gashebel Choke Hebel Starter Griff Kraftstoffventil Motorschalter Seilzugstarter Abbildung 3 Schalldämpfer Ventildeckel Öleinfülldeckel /Messstab Ölablassschraube Abbildung 4 V. 1.1...

  • Page 18: Montage

    Montage Aus Verpackungsgründen ist diese Maschine nicht komplett montiert. Die zu montierenden Teile befinden sich in der Verpackung. Stellen Sie sicher, dass das Gerät während der Montage und Wartungsarbei- ten nicht läuft. Montage des Haltebügels • Stecken Sie den in Abbildung 5 ge- zeigten Haltebügel in den Rohrrahmen des Gerätes.

  • Page 19: Montage Rohr-Lanze

    Montage Rohr-Lanze • Strahlrohr auf Lanze schrauben. Abbildung 8 Montage Hochdruckschlauch • Ziehen Sie die Schlauchhülse etwas zurück und stecken Sie ein Ende an den Hoch- druckschlauch-Anschluss an der Pumpe. • Schieben Sie Schlauchhülse nach vorne und Schrauben Sie diese auf den Anschluss drauf.
  • Page 20 Entfernen Sie Dreck und Schmutz vom Anschluss und der Düse. Achtung bei der Wahl der Düsen: Nicht alle Flächen und Materialien halten dem jeweiligen Strahldruck stand! • Düse schwarz: Diese Düse wird verwendet, wenn Che- mikalien oder Reinigungsmittel beigemengt werden. Sie hat den geringsten Strahldruck.

  • Page 21: Motoröl

    Motoröl Die Auslieferung erfolgt ohne Flüssigkeiten. Es können sich Ölreste im Motor befinden. Vor dem erstmaligen Betrieb muss Öl nach Vorschrift bis an die Maximum Markierung aufgefüllt werden. Der Motor besitzt einen Ölsensor. Ist dieser nicht vollständig benetzt, wird die Zün- dung unterbrochen und der Motor lässt sich nicht starten.

  • Page 22: Motoröl Auffüllen

    • Reinigen Sie den Ölmessstab und Öleinfüllstopfen. • Drehen Sie den Ölmessstab mit Hilfe der Öleinfüllstopfens wieder fest. Max. Min. Abbildung 18 Abbildung 19 Motoröl auffüllen • Verwenden Sie 10W-30 Motoröl. Das Gerät wird ohne Öl und Benzin ausgeliefert. Es befinden sich jedoch Ölreste im Motor.

  • Page 23: Motoröl Ablassen

    Motoröl ablassen Gefahr für die Umwelt! Niemals Öl in das Erdreich gelangen lassen. Das Trink- wasser wird vergiftet. Geeignete Unterlage und Auffangbehälter verwenden. • Bereiten Sie ein Auffangbehälter vor. • Stellen Sie den Auffangbehälter unter die Ablassschraube. • Öffnen Sie die Ablassschraube und lassen Sie das Öl vollständig ab. Ablassschraube Abbildung 21 Wechseln Sie regelmäßig das Motorlöl.

  • Page 24: Tanken

    Tanken Verbrennungsgefahr! Vor dem Tanken das Gerät abstellen und warten bis es abgekühlt ist. Auch nach dem Betrieb können der Auspuff und viele Teile sehr heiß werden und bei Kontakt mit Kraftstoff ein Brand entstehen. Geräteschaden droht! Falscher Kraftstoff kann das Gerät beschädigen. Nie- mals E10 oder Diesel Kraftstoff tanken.
  • Page 25 • Befüllen Sie den Tank mit Kraftstoff. • Füllen Sie den Kraftstoff langsam über einen Trichter ein. • Füllen Sie Benzin bleifrei auf, verwenden Sie kein E10, mischen Sie dem Kraftstoff keine Öle bei. Abbildung 22 Befüllen Sie den Tank nicht randvoll. Füllen Sie Benzin maximal bis zum Siebboden des Tankssiebs ein.

  • Page 26: Inbetriebnahme

    Inbetriebnahme Gerät vorbereiten Für Erstinbetriebnahme muss immer Öl aufgefüllt werden. Siehe Kap. ,,Motoröl auf- füllen“ ,S.22. Die Auslieferung erfolgt ohne Öl und Benzin, es können sich Ölreste im Motor befinden, diese reichen nicht das um das Gerät zu starten. Öl nach Vorschrift auffüllen.
  • Page 27 Drehen Sie den Motorschalter in ,,ON“ Position. Motorschalter ,,aus“ ,,an“ Abbildung 23 2. Schieben Sie den Gashebel in die Mitte. schnell langsam Gashebel Abbildung 24 Mit dem Gashebel regulieren Sie die Drehzahl vom Motor. V. 1.1...
  • Page 28 3. Bringen Sie den Choke Hebel in korrekte Position. • ,,zu“: Zum Starten bei kalten Motor (Anschlag links) Choke Hebel Abbildung 25 • ,,auf“: Zum Starten bei warmen Motor (Anschlag rechts) Choke Hebel Abbildung 26 V. 1.1...
  • Page 29 4. Bringen Sie den Kraftstoffhebel in ,,ON“ Position. (Anschlag rechts) Kraftstoffventil Hebel Abbildung 27 5. Zum Starten Seilzug ein kleines Stück raus ziehen und einhaken lassen. Erst danach kräftig durchziehen. Starter Griff Abbildung 28 V. 1.1...
  • Page 30 In den ersten 20 Betriebsstunden darf der Motor nicht zu lange mit Vollgas betrieben werden. Der Motor ist mit einem Ölsensor ausgestattet. Ist nicht ausreichend Öl aufgefüllt, löst der Ölsensor aus und verhindert ein Starten. Das Gerät wird ohne Öl ausgeliefert. Es befinden sich jedoch Ölreste im Motor. Vor dem Betrieb unbedingt Öl nach Vorschrift auffüllen! Gerätschaden droht.

  • Page 31: Motor Abstellen

    Motor abstellen • Reduzieren Sie die Drehzahl über den Gashebel. • Drehen Sie den Motorschalter in ,,OFF“- Position. • Schließen Sie den Kraftstoffhahn. Motorschalter ,,aus“ ,,an“ Abbildung 29 Soll der Motor längere Zeit gelagert werden, lassen Sie den Vergaser leer laufen.

  • Page 32: Reinigung, Pflege Und Wartung

    Reinigung, Pflege und Wartung Stellen Sie sicher, dass das Gerät während der Reinigung-, Pflege-, und War- tungsarbeiten nicht läuft und warten Sie bis es abgekühlt ist. Allgemeine Reinigung und Pflege • Reinigen Sie alle Außenflächen des Geräts regelmäßig mit einem nebelfeuchten Tuch. •...

  • Page 33: Tanksieb Reinigen

    • Wringen Sie den Filter vorsichtig aus und lassen Sie den Filter trocknen. Abb. 31. Abbildung 31 • Ölen Sie den Filter mit etwas Motoröl ein. • Bauen Sie den Luftfilter in umgekehrter Reihenfolge wieder ein. Reinigen Sie den Luftfilter nach 50 Betriebsstunden oder drei Monaten. Dann nach 100 Betriebsstunden oder nach 6 Monaten auswechseln.

  • Page 34: Zündkerze Reinigen

    Zündkerze reinigen Reinigen Sie die Zündkerze alle 50 Betriebsstunden oder alle drei Monate. • Entfernen Sie den Zündkerzenstecker und lösen Sie die Zündkerze mit Hilfe des Zünd- kerzenschlüssels, Abb. 33. Zündkerzenschlüssel Zündkerze Zündkerzenstecker Abbildung 33 • Prüfen Sie die Zündkerze auf Verfärbungen. (Standfarbe hellbraun) •...

  • Page 35: Wartungstabelle

    Wartungstabelle • Eine regelmäßige Wartung und Instandhaltung verlängert die Lebensdauer des Ge- rätes und gewährleistet ein störungsfreien Betrieb. Reinigungs- und Wartungsarbei- ten dürfen nur von eingewiesenen und technisch befähigten Personen durchgeführt werden. • Stellen Sie sicher das vor Reinigungs- und Wartungsarbeiten das Gerät vor Neustart gesichert ist: Motoschalter auf ,,OFF“...

  • Page 36: Lagerung

    Lagerung Allgemein Heiße Oberflächen. Vermeiden Sie Kontakt mit heißen Geräteteilen. Schall- dämpfer und Auspuff sowie Motor können noch heiß sein- Teile abkühlen las- sen. • Bei Nichtbenutzung, stellen Sie es so ab, dass keine Person gefährdet wird. • Stellen Sie den Motor ab, lassen Sie den Kraftstoff und das Öl ab. Die Auslieferung erfolgt ohne Öl und Kraftstoff.

  • Page 37: Einlagerung- Vergaser Trocken Legen

    Vergaser Ablassschraube Vergaser Abbildung 36 Verschlussschraube Einlagerung- Vergaser trocken legen Den Vergaser trocken zu legen, erleichtert bei späterer Benutzung den Startvorgang. • Schließen den Kraftstoffhahn, während das Gerät noch läuft. Das Gerät läuft weiter bis der Kraftstoff im Kraftstoffschlauch und Vergaser vollständig verbraucht ist. •...

  • Page 38: Lagerung Des Kraftstoffs

    Lagerung des Kraftstoffs • Lagern Sie das Gerät und den Kraftstoff getrennt. • Lagern Sie den Kraftstoff so, dass Leckagen oder Dämpfe niemals mit Funken und offenen Flammen in Berührung kommen. • Lagern Sie den Kraftstoff in einem dafür zugelassenen Behälter. •...

  • Page 39: Fehlersuche

    Fehlersuche Tabelle 5 Mögliche Ursache Lösung Fehler Gerät eben aufstellen. Ölstand prüfen und gegebenenfalls Motoröl bis knapp über Ölsensor löst aus Maximum auffüllen. (Fehlerquelle Nr.1) Oft falsch gemacht, Ölstand korrekt mes- sen, Ölmessstab NICHT reindrehen zum Messen. Sicherstellen das ausreichen Kraftstoff im Tank ist.
  • Page 40 Kerzenstecker auf Beschädigungen und kor- rekten Sitz prüfen. Zündfunken prüfen: Drehen Sie die Kerze raus. Das Gerät muss eben stehen. Halten Sie das Masseteil der Kerze an ein Masseteil des Gerätes. Ziehen Sie den Seilzug langsam durch. Wenn kein Zündfunke zu erkennen ist: Prüfen Sie den Ölstand, wenn der Ölsensor Motor startet anschlagt wird die Zündung unterbrochen.
  • Page 41 Montieren Sie den Seilzugstarter ab. Wenn er Seilzugstarter sich in abmontierten Zustand mit Widerstand ist blockiert und Seilzugstarter durchziehen lässt, ist der Starter in gutem Zu- lässt sich nicht möglicherweise stand. Lässt der Seilzug sich ohne Widerstand durchziehen- defekt durchziehen, ist er defekt. Kontaktieren Sie Motor startet unseren Kundenservice und beschreiben Sie nicht...
  • Page 42 Wasserhahn Wasserhahn öffnen und Anforderungen be- geschlossen achten. Temperaturen unter dem Ge- Lassen Sie das Gerät samt Schläuche auftauen. frierpunkt Unzureichende Gerät zieht neben Wasser Luft, sicherstellen, Wasserversor- dass der Wasserschlauch komplett im Wasser gung ist und keine Luft ziehen kann. Knick in der Wasserleitung/ Wasserschlauch gerade ziehen.

  • Page 43: Technische Daten

    Technische Daten Tabelle 6 MODELL GG1-HR196-200 DATENBLATT MOTOR Motortyp 4-Takt Benzinmotor mit OHV Ventilsteuerung Hubraum 196 ccm Motorleistung 6,5 PS / 4,8 kW Kraftstoff Benzin bleifrei Tankinhalt 3,6 Liter Ölmenge 0,6 L Drehzahl max. 3600 U/min DATENBLATT HOCHDRUCKREINIGER Länge des Hochdruckschlauchs 7,5-8 m Anschlussgröße des Hochdruckschlauchs...

  • Page 44: Entsorgung

    Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich.

  • Page 45: Service

    Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=GG-HR196-200 V. 1.1...

  • Page 46: Eu- Konformitätserklärung

    Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: GG1-HR196-200 Einschlägige EG-Richtlinien: 2006/42/EN 2014/30/EN 2000/14/EN...

  • Page 47: Notizen

    Notizen V. 1.1...

  • Page 48: High Pressure Cleaner

    6.5 HP 6.5 HP HIGH PRESSURE HIGH PRESSURE CLEANER CLEANER OPERATING INSTRUCTIONS GG1-HR196-200 FR IT ES NL PL SE...
  • Page 49 Read the operating instructions carefully! The operator must read and understand the operating instructions to ensure safe handling. Even operators with experience of the appliance must read and understand the operating instructions. Inadequately informed operators can endanger themselves and others through improper use.
  • Page 50 Table of contents Table of contents .........................3 Scope of delivery ........................5 Intended use ..........................8 Foreseeable misuse ........................8 Explanation of symbols ......................8 Mandatory and prohibition signs ...................9 Symbols and illustrations ......................9 General safety instructions .......................10 General ...........................10 Risk of fire, explosion and hot surfaces ................12 Device-specific safety ......................
  • Page 51 Storage ............................. 36 General ..........................36 Drain fuel ..........................36 Storage- Drying the carburetor .....................37 Storage of the fuel ......................... 38 Transportation .......................... 38 Troubleshooting .........................39 Technical data .......................... 43 Waste disposal ......................... 44 Warranty ..........................44 Service ............................45 Spare parts ..........................

  • Page 52: Scope Of Delivery

    Scope of delivery The latest technical changes may deviate from the explanations and drawings described here. We reserve the right to make technical changes to the product in the context of improving the operating characteristics and further development. If you need spare parts, only use original spare parts! Table 1 Designation...
  • Page 53 Designation Quantity Image Lance Jet nozzles Water hose with pre-filter High pressure hose holder Lance holder Screw Mother Washer* (for holders) Wheel axle Cap nut with washer V. 1.1...
  • Page 54 Designation Quantity Image Screws for wheel axle Spanner Hexagon spanner * Washers are for high pressure hose holder. Delivered without oil and fuel. There are oil residues in the engine. The motor has an oil sensor, these residues are not sufficient to start the appliance. It is therefore essential that you top up the oil according to the instructions! V.

  • Page 55: Intended Use

    Intended use High-pressure cleaner with 6.5 hp 4-stroke petrol engine for cleaning various materials and surfaces. Any use of the appliance other than the intended use is considered improper use. Foreseeable misuse • Never use E10 or diesel as fuel. Never use oils other than those used to lubricate the appliance.

  • Page 56: Mandatory And Prohibition Signs

    Warning against inhalation of toxic vapors and dusts. Failure to observe this may result in death! Danger of slipping! Be careful, you could fall to the ground and injure yourself. Sparks are generated when the engine is started. These can ignite flammable gases in the vicinity.

  • Page 57: General Safety Instructions

    General safety instructions Observe the safety and warning notices on the device and follow the instructions! In addition to the instructions in these operating instructions, the general safety and accident prevention regulations of the legislator must be observed. General • As a first-time user, you should be instructed by a specialist. Children and young people under the age of 18 must not use the device.
  • Page 58 • Keep your work area clean. Clear the workplace of obstacles. Ensure that the workplace is adequately lit. Untidy and poorly lit workplaces increase the risk of injury. • Place the appliance on a level and fireproof surface that can support the weight of the appliance.

  • Page 59: Risk Of Fire, Explosion And Hot Surfaces

    Risk of fire, explosion and hot surfaces • The appliance can generate sparks that can ignite dust, flammable liquids or vapors. The appliance must not be used in the vicinity of flammable materials or explosive gases. • The exhaust system becomes hot and remains hot for some time after the engine has stopped, flammable materials can be set on fire and explosive gases can explode.

  • Page 60: Operating Materials, Liquids, Vapors And Exhaust Gases

    • Never point the water jet at people or animals. • Never place your hands in front of the nozzle. • Make sure that the hose and the connecting elements are firmly tightened. • Failure to release the pressure before maintenance work can lead to injuries. •...

  • Page 61: Residual Risks

    Residual risks Even if all relevant safety regulations and the intended use specified by the manufacturer are observed, risks may arise due to the design determined by the intended use. • Risk of injury due to contact with high-pressure water. •...

  • Page 62: Device Description

    Device description Figure 1: General components of the device V. 1.1...
  • Page 63 Table 2 1- Nozzle (white) 2- Jet pipe for lance 3- Fuel tank 4- Fuel tank cap 5- Lance 6- Lance holder 7- Nozzle (black) 8- Retaining bracket 9- High pressure hose holder 10- High pressure hose 1 1- Frame 12- Wheel 13- Stand 14- Motor...
  • Page 64 Description 6.5 hp 4-stroke gasoline engine Tank cap Air filter Petrol tank Throttle lever Choke lever Starter handle Fuel valve Motor switch Cable pull starter Figure 3 Silencer Valve cover Oil filler cap /Dipstick Oil drain plug Figure 4 V. 1.1...

  • Page 65: Assembly

    Assembly For packaging reasons, this machine is not fully assembled. The parts to be assembled are included in the packaging. Ensure that the appliance is not running during installation and maintenance work. Mounting the retaining bracket • Insert the retaining bracket shown in Figure 5 into the tubular frame of the appliance.

  • Page 66: Pipe Lance Assembly

    Pipe lance assembly • Screw the jet pipe onto the lance. Figure 8 Fitting the high-pressure hose • Pull the hose sleeve back slightly and plug one end into the high-pressure hose connection on the pump. • Push the hose sleeve forwards and screw it onto the connection. •...
  • Page 67 Remove dirt and grime from the connection and the nozzle. Be careful when selecting the nozzles: Not all surfaces and materials can withstand the respective blasting pressure! • Nozzle black: This nozzle is used when chemicals or cleaning agents are added. It has the lowest blasting pressure.

  • Page 68: Engine Oil

    Engine oil Delivery is without liquids. There may be oil residue in the engine. Before initial operation, oil must be topped up to the maximum mark in accordance with the instructions. The motor has an oil sensor. If this is not completely wetted, the ignition is interrupted and the engine cannot be started.

  • Page 69: Fill Up With Engine Oil

    • Clean the oil dipstick and oil filler plug. • Tighten the oil dipstick again using the oil filler plug. Max. Min. Figure 18 Figure 19 Fill up with engine oil • Use 10W-30 engine oil. The appliance is supplied without oil and gasoline. However, there are oil residues in the engine.

  • Page 70: Drain Engine Oil

    Drain engine oil Danger to the environment! Never allow oil to get into the ground. The drinking water is poisoned. Use a suitable base and collection container. • Prepare a collection container. • Place the collection container under the drain plug. •...

  • Page 71: Refuel

    Refuel Risk of burns! Before refueling, switch off the appliance and wait until it has cooled down. Even after operation, the exhaust and many parts can become very hot and cause a fire if they come into contact with fuel. Device damage imminent! Incorrect fuel can damage the appliance.
  • Page 72 • Fill the tank with fuel. • Fill the fuel slowly via a funnel. • Fill up with unleaded gasoline, do not use E10, do not add oils to the fuel. Figure 22 Do not fill the tank to the brim. Fill with gasoline up to the bottom of the tank strainer. Always leave approx.

  • Page 73: Commissioning

    Commissioning Prepare device Oil must always be topped up for initial commissioning. See Chap. "Filling the engine oil", page 22. The appliance is delivered without oil and gasoline; there may be oil residue in the engine, which is not sufficient to start the appliance. Fill with oil according to the instructions.

  • Page 74: Throttle Lever

    Turn the motor switch to the "ON" position. Motor switch "off" "on" Figure 23 2. Move the throttle lever to the center. fast slowly Throttle lever Figure 24 Use the throttle lever to regulate the engine speed. V. 1.1...
  • Page 75 3. Move the choke lever to the correct position. • "off": For starting when the engine is cold (left stop) Choke lever Figure 25 • "on": For starting when the engine is warm (stop right) Choke lever Figure 26 V. 1.1...
  • Page 76 4. Move the fuel lever to the "ON" position. (stop right) Fuel valve lever Figure 27 5. To start, pull the cable out a little and let it hook in. Only then should it be thoroughly infused. Starter handle Figure 28 V.
  • Page 77 During the first 20 hours of operation, the engine must not be operated at full throttle for too long. The motor is equipped with an oil sensor. If the oil level is insufficient, the oil sensor triggers and prevents starting. The appliance is supplied without oil.

  • Page 78: Switch Off The Engine

    Switch off the engine • Reduce the speed using the throttle lever. • Turn the motor switch to the "OFF" position. • Close the fuel tap. Motor switch "off" "on" Figure 29 If the engine is to be stored for a longer period of time, run the carburetor empty.

  • Page 79: Cleaning, Care And Maintenance

    Cleaning, care and maintenance Ensure that the appliance is not running during cleaning, care and maintenance work and wait until it has cooled down. General cleaning and care • Clean all external surfaces of the appliance regularly with a damp cloth. •...

  • Page 80: Clean Tank Strainer

    • Carefully wring out the filter and allow it to dry. Fig. 31. Figure 31 • Lubricate the filter with a little engine oil. • Re-install the air filter in reverse order. Clean the air filter after 50 operating hours or three months. Then replace after 100 operating hours or after 6 months.

  • Page 81: Clean Spark Plug

    Clean spark plug Clean the spark plug every 50 operating hours or every three months. • Remove the spark plug cap and loosen the spark plug using the spark plug wrench, Fig. 33. Spark plug wrench Spark plug Spark plug connector Figure 33 •...

  • Page 82: Maintenance Table

    Maintenance table • Regular maintenance and servicing extends the service life of the appliance and ensures trouble-free operation. Cleaning and maintenance work may only be carried out by trained and technically qualified persons. • Ensure that the appliance is secured before restarting before cleaning and maintenance work: Set the motor switch to the "OFF"...

  • Page 83: Storage

    Storage General Hot surfaces. Avoid contact with hot appliance parts. Muffler, exhaust and engine may still be hot - allow parts to cool down. • When not in use, park it in such a way that no one is endangered. •...

  • Page 84: Storage- Drying The Carburetor

    Carburetor Drain plug Carburetor Figure 36 Screw plug Storage- Drying the carburetor Drying the carburetor makes it easier to start the engine later on. • Close the fuel tap while the appliance is still running. The appliance continues to run until the fuel in the fuel hose and carburetor is completely used up.

  • Page 85: Storage Of The Fuel

    Storage of the fuel • Store the appliance and the fuel separately. • Store the fuel in such a way that leaks or vapors never come into contact with sparks or open flames. • Store the fuel in an approved container. •...

  • Page 86: Troubleshooting

    Troubleshooting Table 5 Possible cause Solution Error Just set up the appliance. Check the oil level and top up the engine oil to just above Oil sensor triggers maximum if necessary. (fault source no. 1) Often done incorrectly, measure oil level correctly, do NOT screw in dipstick to measure.
  • Page 87 Check the spark plug connector for damage and correct fit. Check ignition spark: Unscrew the candle. The appliance must be stationary. Hold the grounding part of the candle to a grounding part of the appliance. Pull the cable slowly. If no ignition spark can be detected: Check the oil level if the oil sensor Engine does the ignition is interrupted.
  • Page 88 Cable pull Remove the cable starter. When he starter in dismantled condition with resistance is blocked and Cable pull the starter is in good condition. If the cable pull starter cannot be can be moved without resistance possibly pull pull through, it is defective. Contact us defective throughMotor our customer service and describe...
  • Page 89 Water tap Open the tap and observe the requirements. closed Temperatures below freezing Allow the appliance and hoses to defrost. point Appliance draws air next to water, make sure Insufficient that the water hose is completely in the water water supply and cannot draw air.

  • Page 90: Technical Data

    Technical data Table 6 MODEL GG1-HR196-200 DATA SHEET MOTOR 4-stroke gasoline engine with OHV valve Motor type control Displacement 196 cc Motor power 6.5 hp / 4.8 kW Fuel Unleaded gasoline Tank capacity 3.6 liters Oil quantity 0,6 L Max. speed...

  • Page 91: Waste Disposal

    The translations of the operating instructions have been prepared to the best of our knowledge. EBERTH grants a warranty of 24 months from the date of purchase in accordance with the statutory provisions. Proof of purchase is mandatory for warranty claims.

  • Page 92: Service

    Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Germany. Phone: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Spare parts You can find popular spare parts under the following link on our website in the Category "Spare parts" under: https://www.rocket-tools.de/Ersatzteile/?mpn=GG-HR196-200 V.

  • Page 93: Eu Declaration Of Conformity

    Comply with the safety and health requirements of the EC Directives. This declaration shall lose its validity if the devices are modified without our agreement. Designation of the devices: GG1-HR196-200 Relevant EC directives: 2006/42/EN 2014/30/EN...

  • Page 94: Notes

    Notes V. 1.1...
  • Page 95 6,5 CV NETTOYEUR A 6,5 CV NETTOYEUR A ESSENCE ESSENCE MODE D'EMPLOI GG1-HR196-200 DE EN IT ES NL PL SE...
  • Page 96 Lisez attentivement le mode d'emploi ! Pour garantir une manipulation sûre, l'opérateur doit lire et comprendre le mode d'emploi. Même les opérateurs qui ont de l'expérience avec l'appareil doivent lire et comprendre le mode d'emploi. Les opérateurs insuffisamment informés peuvent se mettre eux-mêmes et d'autres personnes en danger de mort en cas d'utilisation inappropriée.
  • Page 97 Table des matières Table des matières ........................3 Contenu de la livraison ......................5 Utilisation conforme à la destination ..................8 Mauvaise utilisation prévisible ....................8 Explication des signes ........................8 Signaux d'obligation et d'interdiction ..................9 Symboles et illustrations ......................9 Consignes générales de sécurité .....................10 Généralités..........................10 Risque d'incendie, d'explosion et surfaces chaudes............
  • Page 98 Stockage........................... 36 Généralités..........................36 Vidanger le carburant ......................36 Stockage - assécher le carburateur ..................37 Stockage du carburant ......................38 Transport ........................... 38 Dépannage ..........................39 Données techniques ......................... 43 Élimination ..........................44 Garantie ........................... 44 Service ............................45 Pièces de rechange ......................... 45 Déclaration de conformité...

  • Page 99: Contenu De La Livraison

    Contenu de la livraison Les dernières modifications techniques peuvent différer des explications et des représentations graphiques décrites ici. Nous nous réservons le droit d'apporter des modifications techniques au produit dans le cadre de l'amélioration des caractéristiques d'utilisation et du perfectionnement. Si vous avez besoin de pièces de rechange, utilisez exclusivement des pièces d'origine ! Tableau 1 Désignation...
  • Page 100 Désignation Nombre Image Lance Buses de sablage Tuyau d'eau avec préfiltre Tuyau haute pression Support Support de lance Écrou Rondelle* (pour les supports) Axe de roue Écrou borgne avec rondelle V. 1.1...
  • Page 101 Désignation Nombre Image Vis pour axe de roue Clé à molette Clé hexagonale * Les rondelles sont pour le support de tuyau haute pression. La livraison s'effectue sans huile ni carburant. Il y a des restes d'huile dans le moteur. Le moteur possède un capteur d'huile, ces restes ne suffisent pas pour démarrer l'ap- pareil.

  • Page 102: Utilisation Conforme À La Destination

    Utilisation conforme à la destination Nettoyeur haute pression avec moteur essence 4 temps de 6,5 CV pour le nettoyage de di- vers matériaux et surfaces. Toute utilisation de l'appareil qui dépasse le cadre de l'utilisation prévue et qui est différente est considérée comme non conforme. Mauvaise utilisation prévisible •...

  • Page 103: Signaux D'obligation Et D'interdiction

    Avertissement relatif à l'inhalation de vapeurs et de poussières toxiques. Le non-respect de cette consigne peut entraîner un danger de mort ! Risque de glissade ! Faites attention, vous pourriez tomber par terre et vous blesser. Des étincelles sont produites lors du démarrage du moteur. Ceux-ci peuvent enflammer des gaz inflammables se trouvant à...

  • Page 104: Consignes Générales De Sécurité

    Consignes générales de sécurité Respectez les consignes de sécurité et les avertissements figurant sur l'appareil et suivez les instructions ! En plus des remarques contenues dans ce mode d'emploi, il convient de respecter les prescriptions gé- nérales de sécurité et de prévention des accidents édictées par le législateur.
  • Page 105 • Ne laissez jamais l’appareil seul pendant son fonctionnement. Une personne doit être prête à intervenir en cas d’urgence, à portée de vue. • Ne jamais tourner, incliner ou changer l’emplacement de l’appareil pendant son fonctionnement. • Gardez votre espace de travail propre. Débarrassez le lieu de travail de tout obsta- cle.

  • Page 106: Risque D'incendie, D'explosion Et Surfaces Chaudes

    Risque d'incendie, d'explosion et surfaces chaudes • L'appareil peut produire des étincelles qui peuvent enflammer la poussière, les liquides inflammables ou les vapeurs. L'appareil ne doit pas être utilisé à proximité de matériaux inflammables ou de gaz explosifs. • Le système d'échappement devient chaud et le reste pendant un certain temps après l'arrêt du moteur, les matériaux inflammables peuvent prendre feu et des gaz explo- sifs peuvent exploser.

  • Page 107: Matières Consommables, Liquides, Vapeurs Et Gaz D'échappement

    • Ne jamais diriger le jet d'eau vers des personnes ou des animaux. • Ne placez jamais vos mains devant la buse. • Assurez-vous que le tuyau et les éléments de raccordement sont bien serrés. • Ne pas relâcher la pression avant de procéder à l'entretien peut entraîner des bles- sures.

  • Page 108: Risques Résiduels

    Risques résiduels Même en respectant toutes les dispositions de sécurité applicables et l'utilisation conforme à la destination indiquée par le fabricant, des risques peuvent survenir en raison de la construction déterminée par l'utilisation prévue. • Risque de blessure par contact avec de l'eau à haute pression. •...

  • Page 109: Description De L'appareil

    Description de l'appareil Figure 1 : Composants généraux de l'appareil V. 1.1...
  • Page 110 Tableau 2 1- Buse (blanche) 2- Tube de projection pour lance 3- Réservoir de carburant 4- Bouchon du réservoir de carburant 5- Lance 6- Support de lance 7- Buse (noire) 8- Etrier de maintien 9- Support de tuyau haute pression 10- Tuyau haute pression 1 1- Cadre 12- Roue...
  • Page 111 Description Moteur essence 4 temps 6,5 CV Bouchon de réservoir Filtre à air Réservoir d'essence Levier d'accélération Levier de starter Poignée de démarrage Vanne de carburant Interrupteur à moteur Démarreur à câble Figure 3 Silencieux Couvercle de soupape Bouchon de rem- plissage d'huile /jauge Bouchon de vidange...

  • Page 112: Montage

    Montage Pour des raisons d'emballage, cette machine n'est pas entièrement montée. Les pièces à monter se trouvent dans l'emballage. Assurez-vous que l'appareil ne fonctionne pas pendant le montage et les travaux d'entretien. Montage de l'étrier de retenue • Insérez l'étrier de retenue illustré à la figure 5 dans le cadre tubulaire de l'appareil.

  • Page 113: Montage De La Lance Tubulaire

    Montage de la lance tubulaire • Visser la lance à jet sur la lance. Figure 8 Montage du tuyau haute pression • Tirez légèrement sur le manchon du tuyau et branchez une extrémité sur le raccord du tuyau haute pression sur la pompe. •...
  • Page 114 Enlevez la saleté et la crasse du raccord et de la buse. Attention au choix des buses : Toutes les surfaces et tous les matériaux ne résistent pas à la pression de sablage correspondante ! • Buse noire : Cette buse est utilisée lorsque des produits chimiques ou des détergents sont ajoutés.

  • Page 115: Huile Moteur

    Huile moteur La livraison s'effectue sans liquides. Il peut y avoir des restes d'huile dans le moteur. Avant la première utilisation, il faut faire le plein d'huile jusqu'au repère maximum, conformément aux instructions. Le moteur possède un capteur d'huile. Si celui-ci n'est pas complètement mouillé, l'al- lumage est coupé...

  • Page 116: Remplir L'huile Moteur

    • Nettoyez la jauge d'huile et le bouchon de remplissage d'huile. • Revissez la jauge d'huile à l'aide du bouchon de remplissage d'huile. Max. Min. Figure 18 Figure 19 Remplir l'huile moteur • Utilisez de l'huile moteur 10W-30. L'appareil est livré sans huile ni essence. Il y a cependant des restes d'huile dans le moteur.

  • Page 117: Vidanger L'huile Moteur

    Vidanger l'huile moteur Danger pour l'environnement ! Ne jamais laisser l'huile s'infiltrer dans le sol. L'eau potable est empoisonnée. Utiliser un support et un récipient de récupé- ration appropriés. • Préparez un récipient de récupération. • Placez le bac de récupération sous le bouchon de vidange. •...

  • Page 118: Faire Le Plein

    Faire le plein Risque de brûlure ! Avant de faire le plein, arrêter l'appareil et attendre qu'il refroidisse. Même après l'utilisation, le pot d'échappement et de nombreuses pièces peuvent devenir très chauds et un incendie peut se déclarer au contact du carburant.
  • Page 119 • Remplissez le réservoir de carburant. • Remplissez lentement le carburant à l'aide d'un entonnoir. • Faites le plein d'essence sans plomb, n'utilisez pas d'E10, ne mélangez pas d'huiles au carburant. Figure 22 Ne remplissez pas le réservoir à ras bord. Remplissez l'essence au maximum jusqu'au fond du tamis du réservoir.

  • Page 120: Mise En Service

    Mise en service Préparer l'appareil Pour la première mise en service, il faut toujours faire le plein d'huile. Voir chap. remplissage d'huile moteur", p.22. La livraison se fait sans huile ni essence, il peut y avoir des restes d'huile dans le moteur, cela ne suffit pas pour démarrer l'appareil.

  • Page 121: Levier D'accélération

    Tournez l'interrupteur du moteur en position ,,ON". Interrupteur à moteur ,,éteint" ,, ouvert" Figure 23 2. Poussez la manette des gaz vers le centre. rapide lentement Levier d'ac- célération Figure 24 La manette des gaz permet de régler le régime du moteur. V.
  • Page 122 3. Placez le levier de starter dans la bonne position. • ,, fermé" : Pour démarrer à moteur froid (butée gauche) Levier de starter fermé Figure 25 • ,,sur" : Pour démarrer lorsque le moteur est chaud (butée droite) Levier de starter fermé...
  • Page 123 4. Mettez le levier de carburant en position ,,ON". (butée à droite) fermé Levier de la vanne de carburant Figure 27 5. Pour démarrer, tirer un peu sur le câble et le laisser s'accrocher. Ce n'est qu'ensuite que l'on fait pénétrer vigoureusement la pâte. Poignée de démarrage Figure 28...
  • Page 124 Au cours des 20 premières heures de fonctionnement, le moteur ne doit pas fonction- ner trop longtemps à plein régime. Le moteur est équipé d'un capteur d'huile. Si le niveau d'huile est insuffisant, le cap- teur d'huile se déclenche et empêche le démarrage. L’appareil est livré...

  • Page 125: Arrêter Le Moteur

    Arrêter le moteur • Réduisez la vitesse de rotation à l'aide de la manette des gaz. • Tournez l'interrupteur du moteur en position ,,OFF". • Fermez le robinet de carburant. Interrupteur à moteur ,,éteint" ,, ouvert" Figure 29 Si le moteur doit être stocké pendant une période prolongée, laissez le car- burateur tourner à...

  • Page 126: Nettoyage, Entretien Et Maintenance

    Nettoyage, entretien et maintenance Assurez-vous que l'appareil ne fonctionne pas pendant les travaux de net- toyage, d'entretien et de maintenance et attendez qu'il ait refroidi. Nettoyage et entretien général • Nettoyez régulièrement toutes les surfaces extérieures de l'appareil avec un chiffon humidifié.

  • Page 127: Nettoyer Le Tamis Du Réservoir

    • Essorez délicatement le filtre et laissez-le sécher. Fig. 31. Figure 31 • Huilez le filtre avec un peu d'huile moteur. • Remontez le filtre à air dans l'ordre inverse. Nettoyez le filtre à air après 50 heures de fonctionnement ou trois mois. Puis le rem- placer après 100 heures de fonctionnement ou après 6 mois.

  • Page 128: Nettoyer La Bougie D'allumage

    Nettoyer la bougie d'allumage Nettoyez la bougie d'allumage toutes les 50 heures de fonctionnement ou tous les trois mois. • Retirez la cosse de la bougie d'allumage et desserrez la bougie à l'aide de la clé à bougie, fig. 33. Clé...

  • Page 129: Tableau D'entretien

    Tableau d'entretien • Un entretien et une maintenance réguliers prolongent la durée de vie de l'appareil et garantissent un fonctionnement sans problème. Les travaux de nettoyage et de main- tenance ne doivent être effectués que par des personnes formées et techniquement compétentes.

  • Page 130: Stockage

    Stockage Généralités Surfaces chaudes. Évitez tout contact avec les parties chaudes de l'appareil. Le silencieux et l'échappement ainsi que le moteur peuvent être encore chauds - laisser refroidir les pièces. • Lorsqu'il n'est pas utilisé, placez-le de manière à ne mettre personne en danger. •...

  • Page 131: Stockage - Assécher Le Carburateur

    Carburateur Bouchon de vidange Carburateur Figure 36 Vis de fermeture Stockage - assécher le carburateur Assécher le carburateur facilite le démarrage lors d'une utilisation ultérieure. • Fermer le robinet de carburant alors que l'appareil est encore en marche. L'appareil continue à fonctionner jusqu'à ce que le carburant soit entièrement consommé dans le tuyau de carburant et le carburateur.

  • Page 132: Stockage Du Carburant

    Stockage du carburant • Stockez l'appareil et le carburant séparément. • Stockez le carburant de manière à ce que les fuites ou les vapeurs n'entrent jamais en contact avec des étincelles ou des flammes nues. • Stockez le carburant dans un récipient homologué à cet effet. •...

  • Page 133: Dépannage

    Dépannage Tableau 5 Cause possible Solution Erreur Mettre l'appareil à plat. Vérifier le niveau d'huile et, si nécessaire, faire l'appoint Le capteur d'huile se d'huile moteur juste au-dessus du maximum. déclenche (source Souvent mal fait, mesurer le niveau d'huile d'erreur n° 1) correctement, ne PAS visser la jauge d'huile pour mesurer.
  • Page 134 Vérifier que le connecteur de bougie n'est pas endommagé et qu'il est bien fixé. Vérifier l'étincelle d'allumage : Dévissez la bougie. L'appareil doit être à niveau. Tenez la partie de masse de la bougie contre une partie de masse de l'appareil. Tirez lentement sur le câble.
  • Page 135 Démontez le démarreur à câble. Lorsqu'il Démarreur à se présente à l'état démonté avec une résis- câble tance est bloqué et Démarreur à le démarreur est en bon état. Si le câble se ne se laisse pas câble déroule sans résistance passerle mo- éventuellement si vous ne faites pas passer l'appareil, il est...
  • Page 136 Robinet fermé Ouvrir le robinet et respecter les exigences. Températures en dessous de Laissez l'appareil et les tuyaux décongeler. zéro Approvision- L'appareil aspire de l'air à côté de l'eau, assu- nement en eau rez-vous que le tuyau d'eau est complètement insuffisant dans l'eau et ne peut pas aspirer d'air.

  • Page 137: Données Techniques

    Données techniques Tableau 6 MODÈLE GG1-HR196-200 FICHE TECHNIQUE MOTEUR moteur essence 4 temps avec commande de Type de moteur soupape OHV Cylindrée 196 cc Puissance du moteur 6,5 CV / 4,8 kW Carburant Essence sans plomb Capacité du réservoir 3,6 litres Quantité...

  • Page 138: Élimination

    La preuve d'achat est obligatoire pour les demandes de garantie. EBERTH n'assume aucune garantie pour les appareils dont le numéro de série a été falsifié, modifié ou supprimé. Les droits de garantie ne s'appliquent pas dans les cas suivants ◊...

  • Page 139: Service

    Service Rocket-Tools GmbH 170, rue Kurfürstendamm 10707 Berlin Allemagne. Téléphone : +49 30 692 061 875 Courrier électronique : service@rocket-tools.fr Site web : www.rocket-tools.fr Pièces de rechange Vous trouverez les pièces de rechange les plus populaires en cliquant sur le lien suivant sur notre site web, dans la section Catégorie "Pièces de rechange"...

  • Page 140: Déclaration De Conformité Ue

    Répondre aux exigences de sécurité et de santé des directives CE En cas de modification des appareils sans notre accord, la présente déclaration perd sa validité. Désignation des appareils : GG1-HR196-200 Directives CE pertinentes : 2006/42/EN 2014/30/EN...

  • Page 141: Notes

    Notes V. 1.1...
  • Page 142 6,5 CV 6,5 CV IDROPULITRICE AD IDROPULITRICE AD ALTA PRESSIONE ALTA PRESSIONE ISTRUZIONI PER L'USO GG1-HR196-200 DE EN FR ES NL PL SE...
  • Page 143 Leggere attentamente le istruzioni per l'uso! L'operatore deve leggere e comprendere le istruzioni per l'uso per garantire un utilizzo sicu- ro. Anche gli operatori esperti dell'apparecchio devono leggere e comprendere le istruzioni per l'uso. Gli operatori non adeguatamente informati possono mettere in pericolo se stessi e gli altri a causa di un uso improprio.
  • Page 144 Indice dei contenuti Indice dei contenuti........................3 Ambito di consegna........................5 Uso previsto ..........................8 Uso improprio prevedibile .......................8 Spiegazione dei simboli ......................8 Segnaletica obbligatoria e di divieto ..................9 Simboli e illustrazioni .......................9 Istruzioni generali di sicurezza ....................10 Generale ..........................10 Rischio di incendio, esplosione e superfici calde ..............12 Sicurezza specifica del dispositivo ..................
  • Page 145 Immagazzinamento ......................... 36 Generale ..........................36 Scarico del carburante ......................36 Stoccaggio - Asciugatura del carburatore ................37 Stoccaggio del carburante ....................38 Trasporto ........................... 38 Risoluzione dei problemi ......................39 Dati tecnici ..........................43 Smaltimento dei rifiuti ......................44 Garanzia ..........................44 Servizio .............................

  • Page 146: Ambito Di Consegna

    Ambito di consegna Le ultime modifiche tecniche possono discostarsi dalle spiegazioni e dai disegni qui descritti. Ci riserviamo il diritto di apportare modifiche tecniche al prodotto nell'ambito del miglioramento delle caratteristiche operative e dell'ulteriore sviluppo. In caso di necessità di ricambi, utilizzare solo ricambi originali! Tabella 1 Designazione...
  • Page 147 Designazione Quantità Immagine Lancia Ugelli a getto Tubo dell'acqua con prefiltro Tubo flessibile ad alta pres- sione Staffa Porta-lance Vite dado Rondella* (per le staffe) Asse della ruota Dado con rondella V. 1.1...
  • Page 148 Designazione Quantità Immagine Viti per asse ruota Chiave inglese Chiave esagonale * Le rondelle sono per il supporto del tubo flessibile ad alta pressione. Consegnato senza olio e carburante. Ci sono residui di olio nel motore. Il motore è dotato di un sensore di olio, questi residui non sono sufficienti per avviare l'apparec- chio.

  • Page 149: Uso Previsto

    Uso previsto Idropulitrice con motore a benzina a 4 tempi da 6,5 CV per la pulizia di diversi materiali e superfici. Qualsiasi altro uso dell'apparecchio che vada oltre l'uso previsto è considerato un uso improprio. Uso improprio prevedibile • Non utilizzare mai E10 o diesel come carburante. Non utilizzare mai oli diversi da quelli utilizzati per la lubrificazione dell'apparecchio.

  • Page 150: Segnaletica Obbligatoria E Di Divieto

    Avvertenza contro l'inalazione di vapori e polveri tossiche. La mancata osservanza di questa precauzione può causare la morte! Pericolo di scivolare! Fate attenzione, potreste cadere a terra e ferirvi. Le scintille vengono generate quando si avvia il motore. Questi possono innescare gas infiammabili nelle vicinanze. Segnaletica obbligatoria e di divieto Indossare i dispositivi di protezione! È...

  • Page 151: Istruzioni Generali Di Sicurezza

    Istruzioni generali di sicurezza Osservare le istruzioni e le avvertenze di sicurezza riportate sull'ap- parecchio e seguire le istruzioni! Oltre alle indicazioni contenute nel- le presenti istruzioni per l'uso, è necessario osservare le norme gene- rali di sicurezza e prevenzione degli infortuni del legislatore. Generale •...
  • Page 152 • Mantenere pulita l'area di lavoro. Liberare il posto di lavoro dagli ostacoli. Assicurarsi che il luogo di lavoro sia adeguatamente illuminato. I luoghi di lavoro disordinati e scarsamente illuminati aumentano il rischio di infortuni. • Collocare l'apparecchio su una superficie piana e ignifuga in grado di sostenere il peso dell'apparecchio.

  • Page 153: Rischio Di Incendio, Esplosione E Superfici Calde

    Rischio di incendio, esplosione e superfici calde • L'apparecchio può generare scintille che possono incendiare polvere, liquidi o vapori infiammabili. L'apparecchio non deve essere utilizzato in prossimità di materiali infiammabili o gas esplosivi. • L'impianto di scarico si surriscalda e rimane caldo per qualche tempo dopo l'arresto del motore, i materiali infiammabili possono incendiarsi e i gas esplosivi possono esplodere.

  • Page 154: Materiali Di Esercizio, Liquidi, Vapori E Gas Di Scarico

    • Non puntare mai il getto d'acqua verso persone o animali. • Non mettere mai le mani davanti all'ugello. • Assicurarsi che il tubo e gli elementi di collegamento siano saldamente serrati. • La mancata depressurizzazione prima degli interventi di manutenzione può causare lesioni.

  • Page 155: Rischi Residui

    Rischi residui Anche se vengono rispettate tutte le norme di sicurezza pertinenti e l'uso previsto dal pro- duttore, possono insorgere rischi dovuti alla progettazione determinata dall'uso previsto. • Rischio di lesioni a causa del contatto con l'acqua ad alta pressione. •...

  • Page 156: Descrizione Del Dispositivo

    Descrizione del dispositivo Figura 1: Componenti generali del dispositivo V. 1.1...
  • Page 157 Tabella 2 1- Ugello (bianco) 2- Tubo di getto per lancia 3- Serbatoio del carburante 4- Tappo del serbatoio del carburante 5- Lancia 6- Supporto per lancia 7- Ugello (nero) 8- Staffa di fissaggio 9- Supporto per tubo flessibile ad alta 10- Tubo flessibile per alta pressione pressione 1 1- Telaio...
  • Page 158 Descrizione Motore a benzina a 4 tempi da 6,5 CV Tappo del serbatoio del carburante Filtro dell'aria Serbatoio della benzina Leva dell'acceleratore Leva dello starter Maniglia di Valvola del carburante avviamento Interruttore motore Avviamento a filo Figura 3 Silenziatore Coperchio della valvola Tappo di riempi- mento dell'olio...

  • Page 159: Montaggio

    Montaggio Per motivi di imballaggio, questa macchina non è completamente assem- blata. Le parti da assemblare sono incluse nella confezione. Assicurarsi che l'apparecchio non sia in funzione durante i lavori di installazio- ne e manutenzione. Montaggio della staffa di fissaggio •...

  • Page 160: Gruppo Lancia-Tubo

    Gruppo lancia-tubo • Avvitare il tubo del getto sulla lancia. Figura 8 Montaggio del tubo flessibile ad alta pressione • Tirare leggermente indietro il manicotto del tubo flessibile e inserire un'estremità nell'attacco del tubo ad alta pressione della pompa. • Spingere in avanti il manicotto del tubo flessibile e avvitarlo sul raccordo. •...
  • Page 161 Rimuovere lo sporco e la sporcizia dal raccordo e dall'ugello. Prestare attenzione alla scelta degli ugelli: Non tutte le superfici e i materiali possono resistere alla pressione di sabbiatura! • Ugello nero: Questo ugello viene utilizzato quando si aggiungono prodotti chimici o detergenti. Ha la pressio- ne di sabbiatura più...

  • Page 162: Olio Motore

    Olio motore La consegna avviene senza liquidi. È possibile che vi siano residui di olio nel motore. Prima della messa in funzione, l'olio deve essere rabboccato fino alla tacca massima secondo le istruzioni. Il motore è dotato di un sensore dell'olio. Se non è completamente bagnato, l'accen- sione viene interrotta e il motore non può...

  • Page 163: Rabbocco Dell'olio Motore

    • Pulire l'astina di livello dell'olio e il tappo di riempimento dell'olio. • Serrare nuovamente l'astina di livello dell'olio utilizzando il tappo di riempimento dell'olio. Max. Min. Figura 19 Figura 18 Rabbocco dell'olio motore • Utilizzare olio motore 10W-30. L'apparecchio viene fornito senza olio e benzina. Tuttavia, nel motore sono presenti residui di olio.

  • Page 164: Scaricare L'olio Motore

    Scaricare l'olio motore Pericolo per l'ambiente! Non lasciare mai che l'olio penetri nel terreno. L'acqua potabile è avvelenata. Utilizzare una base e un contenitore di raccolta ade- guati. • Preparare un contenitore di raccolta. • Posizionare il contenitore di raccolta sotto il tappo di scarico. •...

  • Page 165: Rifornimento Di Carburante

    Rifornimento di carburante Rischio di ustioni! Prima di fare rifornimento, spegnere l'apparecchio e attendere che si sia raffreddato. Anche dopo il funzionamento, lo scarico e molte parti possono diventare molto calde e causare un incendio se entrano in contatto con il carburante. Danno al dispositivo imminente! Un combustibile non corretto può...
  • Page 166 • Riempire il serbatoio di carburante. • Riempire lentamente il carburante con un imbuto. • Riempire con benzina senza piombo, non utilizzare E10 e non aggiungere oli al carburante. Figura 22 Non riempire il serbatoio fino all'orlo. Riempire la benzina al massimo fino al fondo del filtro del serbatoio.

  • Page 167: Messa In Servizio

    Messa in servizio Preparare il dispositivo L'olio deve essere sempre rabboccato per la prima messa in funzione. Vedere Cap. "Riempimento dell'olio motore", pagina 22. L'apparecchio viene consegnato senza olio e benzina; nel motore possono essere presenti residui di olio, non sufficienti per avviare l'apparecchio. Rab- boccare l'olio secondo le istruzioni.

  • Page 168: Leva Dell'acceleratore

    Portare l'interruttore del motore in posizione "ON". Interruttore motore "off" "on" Figura 23 2. Portare la leva dell'acceleratore al centro. veloce lentamente Leva dell'ac- celeratore Figura 24 Utilizzare la leva dell'acceleratore per regolare il regime del motore. V. 1.1...
  • Page 169 3. Portare la leva dello starter nella posizione corretta. • "a": Per l'avviamento a motore freddo (arresto a sinistra) Leva dello starter Figura 25 • "su": Per l'avviamento a motore caldo (arresto a destra) Leva dello starter Figura 26 V. 1.1...
  • Page 170 4. Portare la leva del carburante in posizione "ON". (stop a destra) Leva della valvo- la del carburante Figura 27 5. Per iniziare, estrarre leggermente il cavo e lasciarlo agganciare. Solo a questo punto devono essere cotti a fondo. Maniglia di avviamento Figura 28 V.
  • Page 171 Durante le prime 20 ore di funzionamento, il motore non deve essere fatto funziona- re a pieno regime per troppo tempo. Il motore è dotato di un sensore dell'olio. Se il livello dell'olio è insufficiente, il sensore dell'olio si attiva e impedisce l'avviamento. L’apparecchio viene fornito senza olio.

  • Page 172: Spegnere Il Motore

    Spegnere il motore • Ridurre la velocità utilizzando la leva dell'acceleratore. • Portare l'interruttore del motore in posizione "OFF". • Chiudere il rubinetto del carburante. Interruttore motore "off" "on" Figura 29 Se il motore deve essere conservato per un periodo di tempo prolungato, far funzionare il carburatore a vuoto.

  • Page 173: Pulizia, Cura E Manutenzione

    Pulizia, cura e manutenzione Assicurarsi che l'apparecchio non sia in funzione durante le operazioni di pulizia, cura e manutenzione e attendere che si raffreddi. Pulizia e cura generale • Pulire regolarmente tutte le superfici esterne dell'apparecchio con un panno umido. •...

  • Page 174: Pulire Il Filtro Del Serbatoio

    • Strizzare con cura il filtro e lasciarlo asciugare. Fig. 31. Figura 31 • Lubrificare il filtro con un po' di olio motore. • Reinstallare il filtro dell'aria seguendo l'ordine inverso. Pulire il filtro dell'aria dopo 50 ore di funzionamento o tre mesi. Sostituire quindi dopo 100 ore di funzionamento o dopo 6 mesi.

  • Page 175: Pulire La Candela

    Pulire la candela Pulire la candela ogni 50 ore di funzionamento o ogni tre mesi. • Rimuovere il cappuccio della candela e allentare la candela con l'apposita chiave, Fig. 33. Chiave per candele Candela di accen- sione Connettore della candela Figura 33 •...

  • Page 176: Tabella Di Manutenzione

    Tabella di manutenzione • Una manutenzione e un'assistenza regolari prolungano la durata dell'apparecchio e ne garantiscono il funzionamento senza problemi. I lavori di pulizia e manutenzione devono essere eseguiti solo da persone addestrate e tecnicamente autorizzate. • Assicurarsi che l'apparecchio sia fissato prima di riavviarlo prima di effettuare inter- venti di pulizia e manutenzione: Portare l'interruttore del motore in posizione "OFF".

  • Page 177: Immagazzinamento

    Immagazzinamento Generale Superfici calde. Evitare il contatto con le parti calde dell'apparecchio. Il silenzia- tore, lo scarico e il motore potrebbero essere ancora caldi: lasciate raffreddare le parti. • Quando non viene utilizzato, parcheggiatelo in modo da non mettere in pericolo nessuno.

  • Page 178: Stoccaggio - Asciugatura Del Carburatore

    Carburatore Tappo di scarico Carburatore Figura 36 Tappo a vite Stoccaggio - Asciugatura del carburatore L'asciugatura del carburatore facilita il successivo avviamento del motore. • Chiudere il rubinetto del combustibile quando l'apparecchio è ancora in funzione. L'apparecchio continua a funzionare fino al completo esaurimento del carburante nel tubo flessibile e nel carburatore.

  • Page 179: Stoccaggio Del Carburante

    Stoccaggio del carburante • Conservare l'apparecchio e il combustibile separatamente. • Conservare il combustibile in modo che le perdite o i vapori non entrino mai in con- tatto con scintille o fiamme libere. • Conservare il carburante in un contenitore autorizzato. •...

  • Page 180: Risoluzione Dei Problemi

    Risoluzione dei problemi Tabella 5 Possibile causa Soluzione Errore È sufficiente impostare l'apparecchio. Controllare il livello dell'olio e, se neces- sario, rabboccare l'olio motore a un livello Intervento del sensore appena superiore al massimo. dell'olio (fonte di Spesso viene fatto in modo errato, misura- errore n.
  • Page 181 Controllare che il connettore della candela non sia danneggiato e che non sia montato corret- tamente. Controllare la scintilla di accensione: Svitare la candela. L'apparecchio deve essere fermo. Tenere la parte di terra della candela su una parte di terra dell'apparecchio. Tirare lentamen- te il cavo.
  • Page 182 Rimuovere l'avviatore a strappo. Quando Avviamento in stato di smontaggio con resistenza a filo il motorino di avviamento è in buone condi- è bloccato e Avviamento a filo zioni. Se il tiro del cavo può essere spostato eventualmente non può essere senza resistenza difettoso avviamento del...
  • Page 183 Rubinetto dell'acqua Aprire il rubinetto e osservare i requisiti. chiuso Temperature inferiori al pun- Lasciare scongelare l'apparecchio e i tubi to di congela- flessibili. mento Approvvigio- L'apparecchio aspira aria vicino all'acqua, namento idrico assicurarsi che il tubo dell'acqua sia completa- insufficiente mente in acqua e non possa aspirare aria.

  • Page 184: Dati Tecnici

    Dati tecnici Tabella 6 MODELLO GG1-HR196-200 SCHEDA TECNICA MOTORE motore a benzina a 4 tempi con comando Tipo di motore valvole OHV Spostamento 196 cc Potenza del motore 6,5 CV / 4,8 kW Carburante Benzina senza piombo Capacità del serbatoio 3,6 litri Quantità...

  • Page 185: Smaltimento Dei Rifiuti

    La prova d'acquisto è obbligatoria per le richieste di garanzia. EBERTH non accetta alcuna garanzia per i dispositivi il cui numero di serie sia stato falsifi- cato, alterato o rimosso. Le richieste di garanzia non esistono per: ◊...

  • Page 186: Servizio

    Servizio Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlino Germania. Telefono: +49 30 6920618 76 Email: service@rocket-tools.it Sito web: www.rocket-tools.it Parti di ricambio I pezzi di ricambio più diffusi sono disponibili al seguente link sul nostro sito web nella sezione Categoria "Parti di ricambio" sotto: https://www.rocket-tools.it/Parti-di-ricambio/?mpn=GG-HR196-200 V.

  • Page 187: Dichiarazione Di Conformità Ue

    Soddisfare i requisiti di sicurezza e salute previsti dalle direttive CE. La presente dichiarazio- ne perde la sua validità se i dispositivi vengono modificati senza il nostro consenso. Designazione dei dispositivi: GG1-HR196-200 Direttive CE pertinenti: 2006/42/EN 2014/30/EN...
  • Page 188 Note V. 1.1...
  • Page 189 6,5 CV 6,5 CV LIMPIADORA DE ALTA LIMPIADORA DE ALTA PRESIÓN PRESIÓN INSTRUCCIONES DE USO GG1-HR196-200 DE EN FR IT NL PL SE...
  • Page 190 Lea atentamente el manual de instrucciones El operador debe leer y comprender el manual de instrucciones para garantizar un manejo seguro. Incluso los operarios con experiencia en el aparato deben leer y comprender el manual de instrucciones. Los operadores mal informados pueden ponerse en peligro a sí...
  • Page 191 Índice Índice ............................3 Volumen de suministro ........................5 Uso previsto ..........................8 Uso indebido previsible ......................8 Explicación de los símbolos .......................8 Señales de obligación y prohibición ..................9 Símbolos e ilustraciones ......................9 Instrucciones generales de seguridad..................10 General ...........................10 Riesgo de incendio, explosión y superficies calientes............12 Seguridad específica del dispositivo ..................
  • Page 192 Almacenamiento ........................36 General ..........................36 Vaciar combustible ........................ 36 Almacenamiento - Secado del carburador .................37 Almacenamiento del combustible ..................38 Transporte ..........................38 Solución de problemas ......................39 Datos técnicos .......................... 43 Eliminación de residuos ......................44 Garantía ........................... 44 Servicio .............................

  • Page 193: Volumen De Suministro

    Volumen de suministro Los últimos cambios técnicos pueden diferir de las explicaciones y dibujos aquí descritos. Nos reservamos el derecho a introducir modificaciones técnicas en el producto con el fin de mejorar sus características de funcionamiento y perfeccionarlo. Si necesita piezas de repuesto, ¡utilice sólo piezas de repuesto originales! Cuadro 1 Designación...
