Summary of Contents for Mac Mah MAC BEAM 150

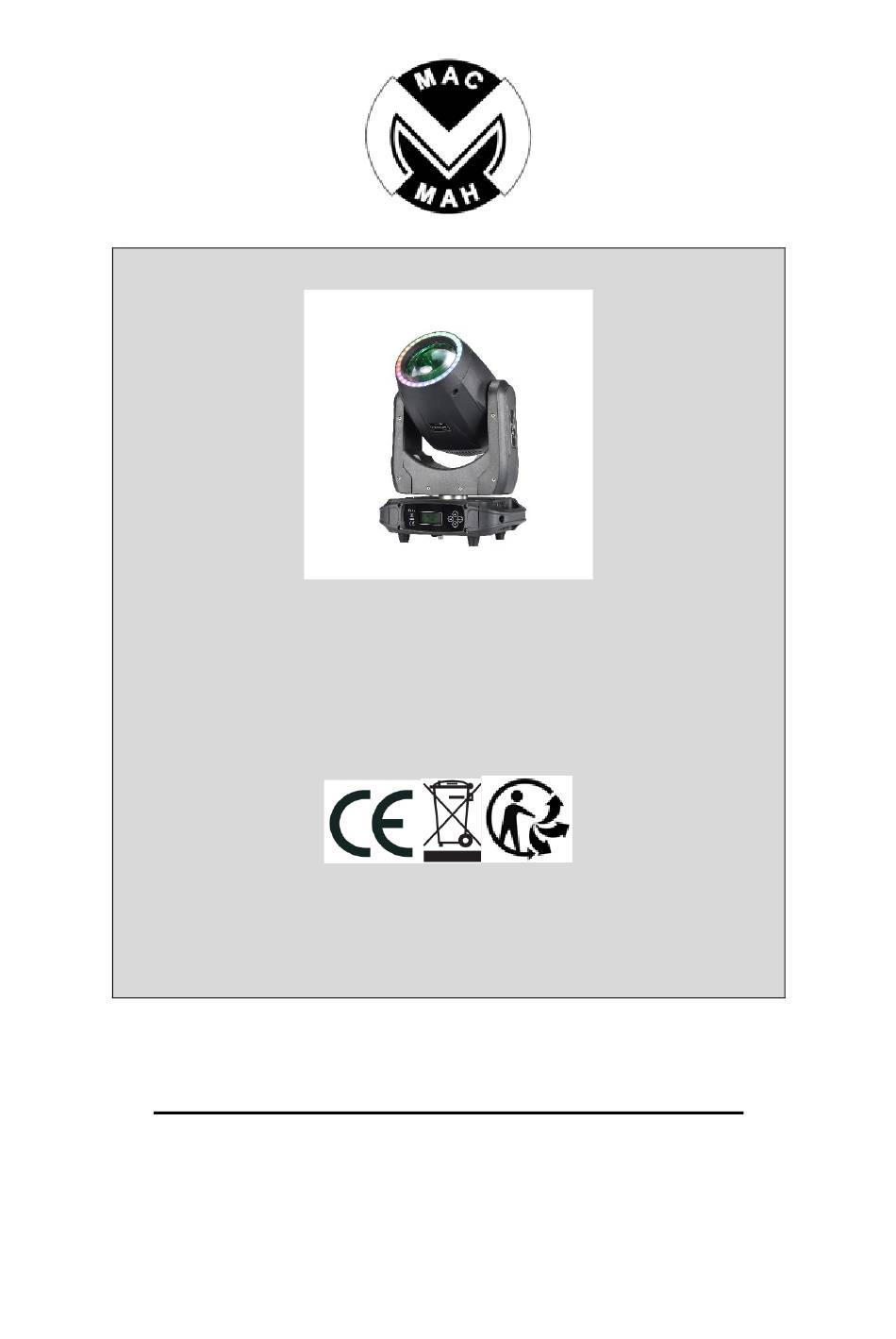

  • Page 1 MAC BEAM 150 MODE D'EMPLOI - USER MANUAL...

  • Page 2: Informations Générales

    1. Informations générales : Nous vous remercions d'avoir choisi notre produit. Pour des raisons de sécurité, veuillez lire attentivement ce manuel avant d'utiliser l'appareil. Ce manuel contient des informations sur l'installation et l'utilisation. Veuillez l'installer et l'utiliser conformément à ce manuel. Déballage : Une fois que vous l'avez reçu, veuillez le manipuler avec précaution et vérifier qu'il n'y a pas d'éclats dus au transport et que les accessoires suivants sont en bon état.
  • Page 3  L'appareil ne peut être utilisé qu'à l'intérieur. Il doit être utilisé dans un endroit sec.  L'appareil doit être installé dans un endroit suffisamment ventilé, à au moins 50 cm des surfaces adjacentes. Veillez à ce qu'aucune fente d'aération ne soit obstruée.

  • Page 4: Spécifications Techniques

    L'appareil ne contient aucune pièce réparable par l'utilisateur. N'ouvrez PAS le boîtier et ne tentez pas de le réparer vous-même. Dans le cas improbable où votre appareil aurait besoin d'être réparé, veuillez contacter votre revendeur le plus proche. Installation : L'appareil doit être monté...
  • Page 5 Taille : 235*150*320 cm Poids net : 4,06 kg Poids : 5,0 kg 4. Description de l'interface Paramètres Objet Menu Description ADD：001 Affichage Adresse DMX Configuration de l'adresse (1-512) Adresse Mode Mode de fonctionnement (DMX/Auto d'exécution Run/Sound) Chanel Mode DMX(16CH) Déplacement inverse de l'axe X Invert-X Déplacement inverse de l'axe Y...
  • Page 6 Reset？ Réinitialisation ou non Version Détails de la version 5. Tableau des canaux DMX Description Objet Fonction Date 0-255 0--540° 0-255 X Mise au X aixs 16bit point 0-255 0--270° 0-255 Y Mise au Y aixs 16bit point Réglage Rapide --- Lent 0-255 de la vitesse XY...
  • Page 7 Couleur 1 10-14 Couleur 2 15-19 Couleur 3 20-24 Couleur 4 25-29 Couleur 5 30-34 Couleur 6 35-39 Couleur 7 40-44 Couleur 8 Couleur 45-49 Couleur 9 50-54 Couleur 10 55-59 Couleur 11 60-64 Couleur 12 65-69 Couleur 13 70-74 Blanc +Couleur 1 75-79 Couleur 1+Couleur 2...
  • Page 8 120-124 Couleur 10+Couleur 11 125-129 Couleur 11+Couleur 12 130-134 Couleur 12+Couleur 13 135-139 Couleur 13+ Blanc Rot. Sens inverse des aiguilles d'une 140-195 montre, de rapide à lent. 196-199 Arrêt 200-255 Rot. dans le sens des aiguilles d'une montre, de lent à rapide Blanc 10-13 Gobo 1...
  • Page 9 62-65 Gobo 14 66-69 Gobo 15 70-77 Gobo 1 Agitation de lent à rapide 78-85 Gobo 2 Agitation de lent à rapide 86-93 Gobo 3 Agitation de lent à rapide 94-101 Gobo 4 Agitation de lent à rapide 102-109 Gobo 5 Agitation de lent à rapide 110-117 Gobo 6 Agitation de lent à...
  • Page 10 32-63 Prisme in Rotation lente à rapide Prisme 64-255 dans le sens inverse des aiguilles d'une montre 0-255 Focus Mise au point linéaire 0-255 Variateur 0%-100% Variateur Lumière éteinte Strobe 4-255 Strobe 0-51 Effet interne 52-55 Effet 1 Effet 56-59 Effet 2 d'anneau LED SMD...

  • Page 11: General Information

    électroluminescente. Le soussigné, MSC Distribution, déclare que l’équipement du type MAC BEAM 150 et de marque MacMah est conforme aux directives 2014/30/UE, 2011/65/UE, 2014/35/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : https://www.msc-distribution.com/certifications/...

  • Page 12: Safety Instructions

    2. Safety Instructions  Please keep this User Guide for future consultation. If you sell the unit to another user, be sure that they also receive this instruction booklet.  Unpack and check carefully there is no transportation damage before using the unit.

  • Page 13: Technical Specifications

     The housing, the lenses, or the ultraviolet filter must be replaced if they are visibly damaged. Caution: There are no user serviceable parts inside the unit. DO NOT open the housing or attempt any repairs yourself. In the unlikely event your unit may require service, please contact your nearest dealer.

  • Page 14: Interface Description

    Display : Led display IP rate : IP20 Size: 235*150*320 cm N.W.: 4.06 kg G.W.: 5.0 kg 4. Interface Description Setting Item Menu Description ADD：001 Display DMX Address Operate Address setup (1-512) Address Operation Model ( DMX/Auto Run/Sound) Run Mode： Channle model (16CH) Chanel X axis reverse moving...

  • Page 15: Dmx Channel Table

    Whether to reset Reset？ Version Version details 5. DMX Channel Table Description Item Function Date 0-255 0--540° 0-255 X Fine-tuning X aixs 16bit 0-255 0--270° 0-255 Y Fine-tuning Y aixs 16bit XY speed Fast --- Slow 0-255 adjustmen 0-255 Dimmer 0%-100% Dimmer Light off 4-99...
  • Page 16 10-14 Color 2 15-19 Color 3 20-24 Color 4 25-29 Color 5 30-34 Color 6 35-39 Color 7 40-44 Color 8 45-49 Color Color 9 50-54 Color 10 55-59 Color 11 60-64 Color 12 65-69 Color 13 70-74 White +Color 1 75-79 Color 1+Color 2 80-84...
  • Page 17 125-129 Color 11+Color 12 130-134 Color 12+Color 13 135-139 Color 13+ White Flowing water counterclockwise from 140-195 fast to s low 196-199 Stop water flow 200-255 Flow clockwise from s low to fast White 10-13 Gobo 1 14-17 Gobo 2 18-21 Gobo 3 22-25...
  • Page 18 66-69 Gobo 15 70-77 Gobo 1 Shake from s low to fast 78-85 Gobo 2 Shake from s low to fast 86-93 Gobo 3 Shake from s low to fast 94-101 Gobo 4 Shake from s low to fast 102-109 Gobo 5 Shake from s low to fast 110-117 Gobo 6 Shake from s low to fast...
  • Page 19 Prism Slow to fast rotation 64-255 counterclockwise 0-255 Focus Linear focus 0-255 Dimmer 0%-100% Dimmer Light Off Strobe 4-255 Strobe 0-51 Inner effect 52-55 Effect 1 SMD LED 56-59 Effect 2 Ring Effect … Each 4 led as a effect 252-255 Effect 51 SMD LED...
  • Page 20 The undersigned, MSC Distribution, declares that the equipment type MAC BEAM 150 and brand MacMah conforms to directives 2014/30/EU, 2011/65/EU, 2014/35/EU. The full text of the EU Declaration of Conformity is available at the following Internet address https://www.msc-distribution.com/certifications/ Mac Mah - MSC Distribution...
