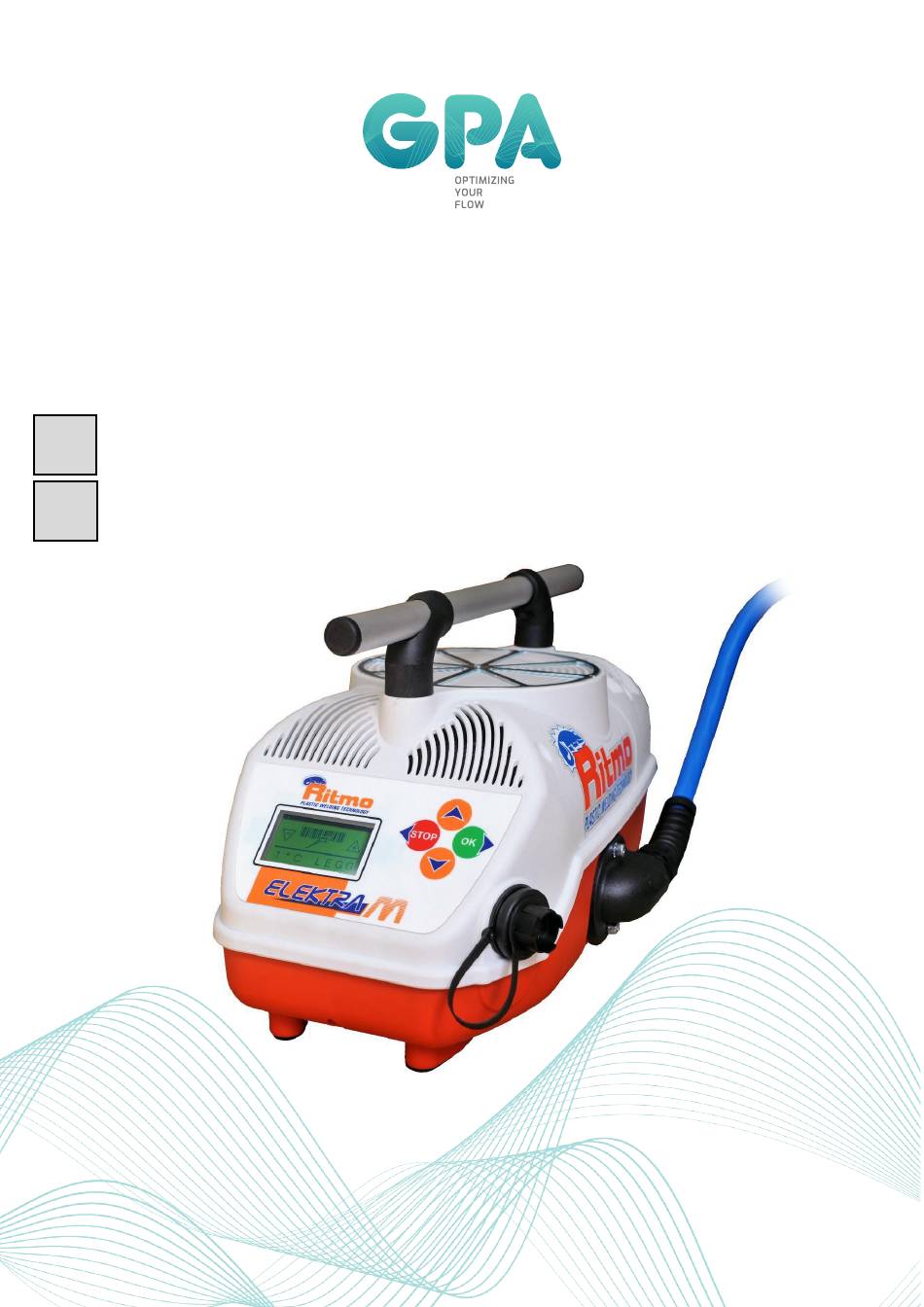

Summary of Contents for GPA ELEKTRA S
- Page 1 ELEKTRA S – M – XL BRUKS- OG VEDLIKEHOLDSANVISNING OPERATION AND MAINTENANCE MANUAL...
-
Page 2: Table Of Contents
BRUKSOMRÅDE ................................... 2 TEKNISKE SPESIFIKASJONER ............................... 2 DELER og DIMENSJONER på side 16 ............................2 SIKKERHETSANBEFALINGER ................................ 3 GENERELLESVEISKRITERIER ................................4 BRUKSANVISNINGEN .................................. 4 MENY ....................................... 4 MENY VALG ..................................... 5 BAR KODER ....................................5 INNSTILINGER ....................................5 SPORBARHET OG MERKNAD..............................5 INFORMASJON .................................. -
Page 3: Bruksområde
ELEKTRA kan gjenkjenne strekkoder på elektromuffer i henhold til ISO 13950, definere sveiseparametere og lagre, skrive ut eller laste ned sveiserapporter til en USB-minnepinne. TEKNISKE SPESIFIKASJONER ELEKTRA XL ELEKTRA M ELEKTRA M ELEKTRA S ELEKTRA S 230 V 230 V 110 V 230 V 110 V 20 ÷... -
Page 4: Sikkerhetsanbefalinger
SIKKERHETSANBEFALINGER Trekk aldri støpselet ut av stikkontakten ved å Denne håndboken må leses grundig og forstås før dra i strømkabelen, produktet brukes. Koble aldri stiftene fra koblingen ved å dra i Vi anbefaler på det sterkeste at alle lovbestemte strømkablene, helse-, miljø- og sikkerhetskrav overholdes. -
Page 5: Generellesveiskriterier
SVEISING GENERELLE SVEISEKRITERIER Sveisingen må utføres så snart som mulig etter rengjøringen. Kvaliteten på skjøten avhenger av at du følger følgende Rør og sveisemuffer må være laget av samme type polymer anbefalinger nøye. eller av kompatible stoffer. Kompatibilitet mellom polymerer HÅNDTERING AV RØR OG SVEISEMUFFER må... -
Page 6: Meny
MENY OPPSETT og TILPASNING Ved oppstart utføres en automatisk selvsjekk av ALTERNATIV hovedfunksjonene. Sporing Hvis resultatet er positivt, Merknad PÅ Trykk på OK for å åpne. vises standby-menyen på Informasjon Bla gjennom menyen med bildet til høyre. Operatør knappene opp ▲ og ned ▼ for å Jobb Bla gjennom menyen med velge et alternativ (fremhevet). -
Page 7: Sveising Med Avlesing Av Strekkode
Nedkjøling SVEISING MED AVLESING AV STREKKODE Når oppvarmingsfasen er fullført, Koble til STREKKODE-leseren og viser displayet kjølestatusen. velg «LES STREKKODE» Sveisemaskinen piper når nedtellingen er ferdig. Ledningene kan kobles fra og sveisemaskinen slås av. Les sveisestrekkoden 09:23 Hold avtrekkeren inne og kontroller at LASER-strålen peker på... -
Page 8: Utskrift Og Usb Tilkobling
Skriv inn 6161 og bekreft med OK- knappen. Utfør trinnene i Les strekkode på side 6 Når modusen «Begrensede funksjoner» er aktiv, er det ikke mulig å endre avkjølingstiden er (aktivere/deaktivere) sporing, ikke lagret: les instruksjonene på merknad, operatørmoduser, eller å klistremerket og vent i tidsperioden angi spenning/tid manuelt. -
Page 9: Andre Funksjoner
Hjelp ved problemer: kabelen/ledningene kan være løse eller skadde. Løsning: Kontroller ledningene og prøv å skifte ut koblingen. Denne feilen vises kun helt i begynnelsen av sveisesyklusen. GPA Flowsystem AS Regnbueveien 9, 1405 Langhus, NORGE Tlf. +47 64 85 68 00 Faks +47 64 85 68 01 info@gpa.no... -
Page 10: Field Of Application
ELEKTRA can recognize fitting/coupler bar codes according to ISO 13950, define its welding parameters and store, print or download welding reports to USB stick. TECHNICAL SPECIFICATIONS ELEKTRA XL ELEKTRA M ELEKTRA M ELEKTRA S ELEKTRA S 230V 230V 110V 230V... -
Page 11: Safety Recommendations
SAFETY RECOMMENDATIONS Never disconnect the plug from the power Read and understand this manual carefully before socket by tugging on the power cable; using the product. Never detach the pins from the coupler by It is strongly recommended that the legacy tugging on their power cables;... -
Page 12: General Welding Criteria
GENERAL WELDING CRITERIA WELDING The welding must be performed as soon as possible after the The quality of the joint depends on your scrupulous compliance cleaning. Pipes and fittings must be made of the same with the following recommendations. polymer or compatible substances. Compatibility between HANDLING THE PIPES AND COUPLERS polymer has to be stated by the manufacturer. -
Page 13: Menu
MENU SETUP and UTILITY An automatic self-check of the main functions will be performed OPTIONS at the start up. If the result is Traceability positive, the stand-by menu on Note Push OK to enter. the right-side picture will show up. Information Scroll the menu with the Operator... -
Page 14: Welding Throught Bar Code Reading
Cooling WELDING THROUGHT BAR CODE READING After completion of the heating phase, the display shows the Connect the BARCODE reader cooling status. and select the “READ BARCODE” When the cooling countdown is over, the Elektra beeps. 1.Read the Welding barcode The leads can be disconnected Keep the trigger pressed and make I CPL PI... -
Page 15: Printout And Usb Connection
Type in 6161 and confirm with OK button. Follow the steps of When ‘Limited functions’ mode is WELDING THROUGHT BAR CODE active, it is not possible to modify READING on page 16 (enable/disable) traceability, note, operator modes and enter the cooling time voltage/time manually. -
Page 16: Maintenance
Full parts lists and technical documents are available online at www.ritmo.cloud. Help in the event of problems: GPA Flowsystem AS Regnbueveien 9, 1405 Langhus, NORWAY Tel. +47 64 85 68 00 Fax +47 64 85 68 01 info@gpa.no... - Page 17 STØRRELSE [mm] DELER Støpsel Power plug Sikringsboks Fuse case Strømbryter Power switch Kontrollpanel Control panel Usb-kontakt Usb socket Strekkodeleser Barcode scanner Sveiseledninger Welding leads...
- Page 18 OPPSTART V 10.4 230 V Fastvare V 10.4 Sveisespenning 8 ÷ 80 V Inngangsspenning Italiano English Espanol Portugues Francais Romana 16:00 06:00 16:00 16:00 dd/mm/åå dd/mm/åå mm/dd/åå 16:00 00:00 00/00/00 00/00/00 dd/mm/åå (31/des/2019) mm/dd/åå (des/31/2019) dd/mm/åå 16:00 31/12/19 31/12/08 31/12/18 31/12/18 31/12/18...
-
Page 19: Декларация Соответствия
Declara que as seguintes soldadoras (de sua produção): Verklaart dat het product wordt geïdentificeerd door onze productie als volgt: Заявляет, что изготовленный ею продукт назван следующим образом: Declara ca produsul din linia lui de produse: ELEKTRA S, ELEKTRA M, ELEKTRA XL 2006/42/CE, 2014/30/UE, 2014/35/UE,... - Page 20 HOVEDKONTOR Regnbueveien 9 NO-1405 Langhus Telefon: +47 64 85 68 00 E-post: info@gpa.no...
