Faltenbacher ISOLETTE BA11 Quick Start Manual

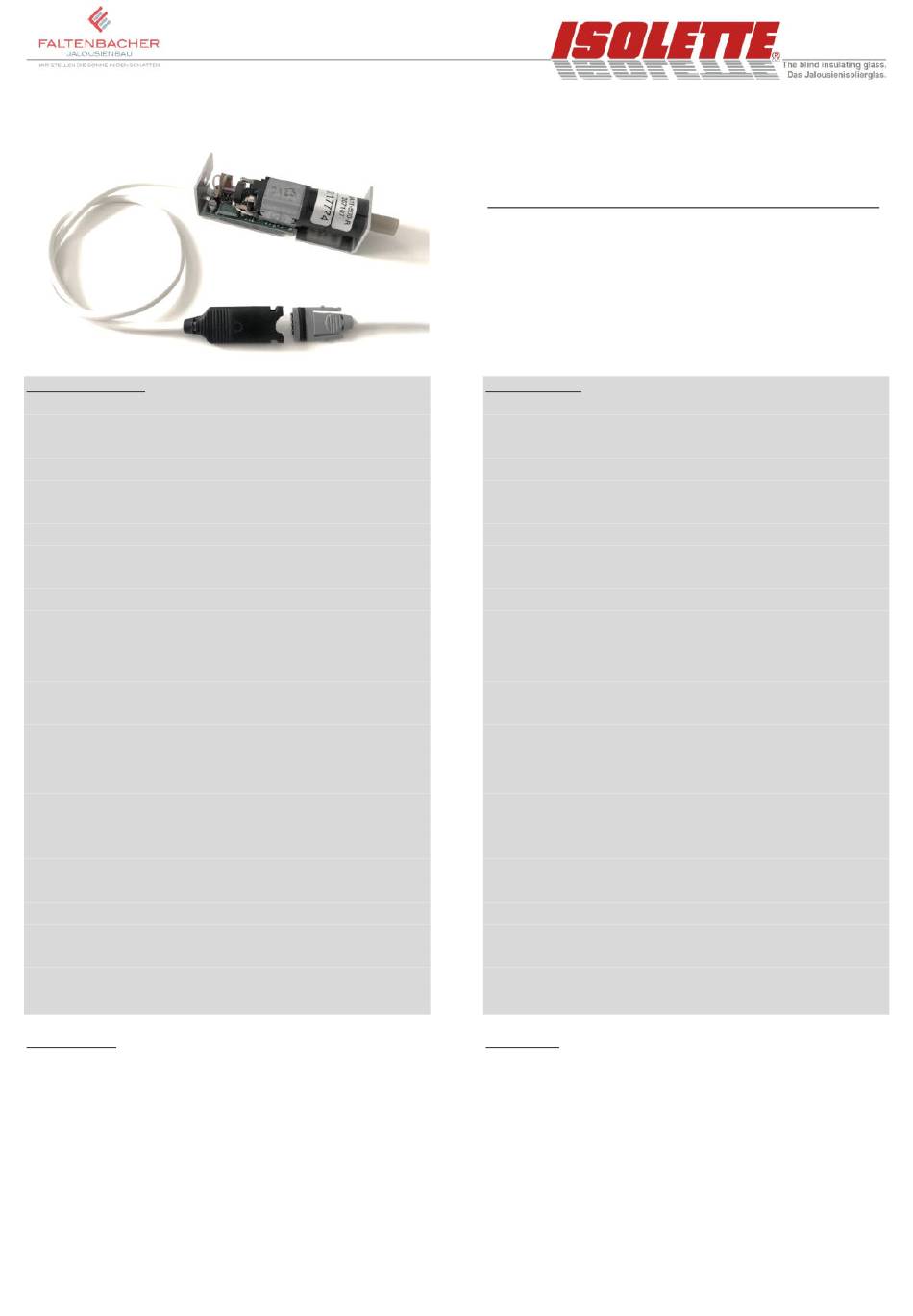

BA11 Motor 24VDC Mod1 (DE)
Encodermotor 4polig, IP67-Steckverbindung
Technische Daten
Versorgungsspannung:
Regelstromaufnahme:
Drehmomentanschaltung: 240mA
Schaltstrom Antrieb:
Anschluss Motor:
Anschluss Versorgung:
Polung: braun
weiss
gelb
grün
Programmierung*:
Übersetzungsverhältnis:
Leerlaufdrehzahl geregelt: 20,4 min
Überlastungsmoment:
Antriebswelle:
Betriebstemperaturen:
Messwiderstände:
BA11-Typen: 500R
500L
300R
300L
*
Bei sehr langen Leitungswegen kann es zum Auslesen der Para-
meter via PC erforderlich sein, dass zwischen gelb (AB) und weiss
(Minus) ein Widerstand von ca. 360 Ω geschaltet werden muss.
Beschreibung
Der BA11 Motor ist ein elektronisch geregelter, selbstreferen-
zierender 24VDC Encodermotor mit 4poligem verpolungs-
sicherem IP67-Anschlussstecker und positiver Steuerlogik.
Der tauschbare Seitenmotor ist für den Antrieb von Jalousien
vom Typ ISOLETTE® und Interial® mit einer Fläche von bis
zu 4m² geeignet. Bei Behangflächen von mehr als 4m² fährt
der Motor mit einem weiteren Slave-Motor im Tandemantrieb.
Die Selbstreferenzierung erfolgt stets nach Stromaufnahme
sowie nach je 50 Zyklen und dem folgenden Auffahrbefehl
über die mechanische Abschaltung in der oberen Endlage.
Vor Erreichen der Endlagen geht der Motor zur Schonung
des Systems in Langsamfahrt. Bei Fahrbefehlen von mehr
als 2 Sekunden geht der Motor in die Selbsthaltung.
© 2022 Faltenbacher Jalousienbau GmbH & Co. KG – www.isolette.com
I-BA11 Motor DE EN
22-30 VDC aus externem Netzteil
300mA (max.)
0,5mA
Stecker auf Vorschaltplatine
LINK IP67-Stecker w/m, 4polig
Versorgungsspannung + (plus)
Versorgungsspannung – (minus)
AB-Befehl
AUF-Befehl
BA-Interface + Software Art 6885
152:1
-1
46 Ncm
Sechskant, SW 5mm
-20°C...+85°C
gelb-grün 116 KΩ
weiss-grün 56 KΩ
weiss-gelb 56 KΩ
weiss-braun 1,0 MΩ
grün-braun 22,0 MΩ
gelb-braun 5,6 MΩ
SZR 32mm, Drehrichtung rechts
SZR 32mm, Drehrichtung links
SZR 27mm, Drehrichtung rechts
SZR 27mm, Drehrichtung links
BA11 motor 24VDC Mod1 (EN)
Encodermotor 4pole, IP67-connector
Inhalt/ Content:
Technische Daten / Technical data
Beschreibung / Description
Kabel und Anschluss / Cable and connection
Prüfung Programmierung / Testing programming
BITS CONFIGURATION / BITS CONFIGURATION 7
BITS Beschreibung / BITS Description
Technical data
Voltage supply:
Current consumption:
Torque cutoff:
Switching current drive:
Connection motor:
Connection supply:
Polarize: brown
white
yellow
green
Programming*:
Gear ratio:
Idle speed regulated:
Overload moment:
Drive shaft:
Operating temperatures: -20°C...+85°C
Resistors:
BA11-Types: 500R
500L
300R
300L
*
Bei sehr langen Leitungswegen kann es zum Auslesen der Para-
meter via PC erforderlich sein, dass zwischen gelb (AB) und weiss
(Minus) ein Widerstand von ca. 360 Ω geschaltet werden muss.
Description
The BA11 motor is an electronic regulated, self-referencing
24VDC encoder motor with a 4-pole polarity-reversal-proof
IP67 plug connector and positive control logic.
The
replaceable side
ISOLETTE® and Interial® blinds with an area of up to 4m².
For blind areas with more than 4m², the motor runs in tandem
with another slave motor.
Self-referencing occurs after power consumption as well as
after each 50 cycles and the following UP-command via the
mechanical switch-off in the upper end position.
Before reaching the end positions, the motor goes into slow
run to protect the system. If drive commands last longer than
2 seconds, the motor switches to self-locking mode.
InfoTEC Update: 2025-02-01
Seite/page
21-30 VDC, external power supply
300mA (max.)
240mA
0,5mA
Plug on ballast board
LINK IP67-plug f/m, 4pole
Supply voltage + (plus)
Supply voltage – (minus)
DOWN-command
UP-command
BA-Interface + Software Art 6885
152:1
20,4 min -1
46 Ncm
hexagonal, SW 5mm
yellow-green 116 KΩ
white-green 56 KΩ
white-yellow 56 KΩ
white-brown 1,0 MΩ
green-brown 22,0 MΩ
yellow-brown 5,6 MΩ
32mm spacer, rotation right
32mm spacer, rotation left
27mm spacer, rotation right
27mm spacer, rotation left
is suitable for
motor
1
1
2
3
8
driving
1
