ハッコーFG-460用スタンド
このたびはハッコーFG-460用スタンドを
お買い上げいただきまことにありがとうございます。
お使いになる前にこの取扱説明書をお読みになり
またお読みになった後も大切に保管してください。

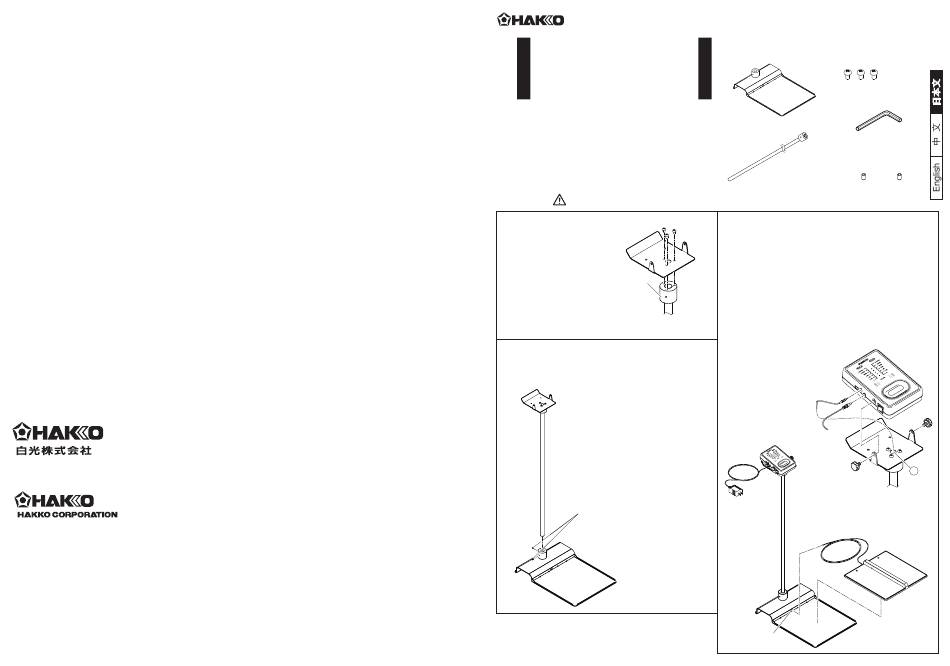

■組み立て及び使用方法
①ハッコーFG-460の
取付台を支持パイプ
に取り付けます。
なべねじで３ヵ所、
固定します。
②支持パイプをベースプレートに
取り付けます。
支持パイプをベースプレートに最
後まで差し込み、取付台の方向を
合わせます。付属の六角レンチで
セットねじを締め（２ケ所）支持
パイプを固定します。
2015.12
MA02778XZ151201
■セット内容
ベースプレート 1個
●
取扱説明書
● 支持パイプ 1本
正しくお使いください。
注意 ： 使用中にはずれたりしないよう取付けは確実に行ってください。
③ベースプレートの上にテストプレートを
置きます。
接続コードをベースプレートの通し穴に通しま
す。スタンドを倒し接続コードを支持パイプの
取付台
中に通し
フランジ
④ハッコーFG-460本体の取付けツマミで
取付台に本体を固定します。
テストプレートからの
接続コード、ACアダプ
ターのプラグをハッコ
ーFG-460左側面のジャ
ックに差し込みます。
セットねじ
なべねじ (M5 8) 3個
●
×
六角レンチ
●
(対辺2.5) 1個
セットねじ
●
六角穴付止めねじ
(M5 ８) 2個
×
○
A の穴から出します。
接続コード
ACアダプター
A
取付け
ツマミ
接続コード
テストプレート
通し穴
