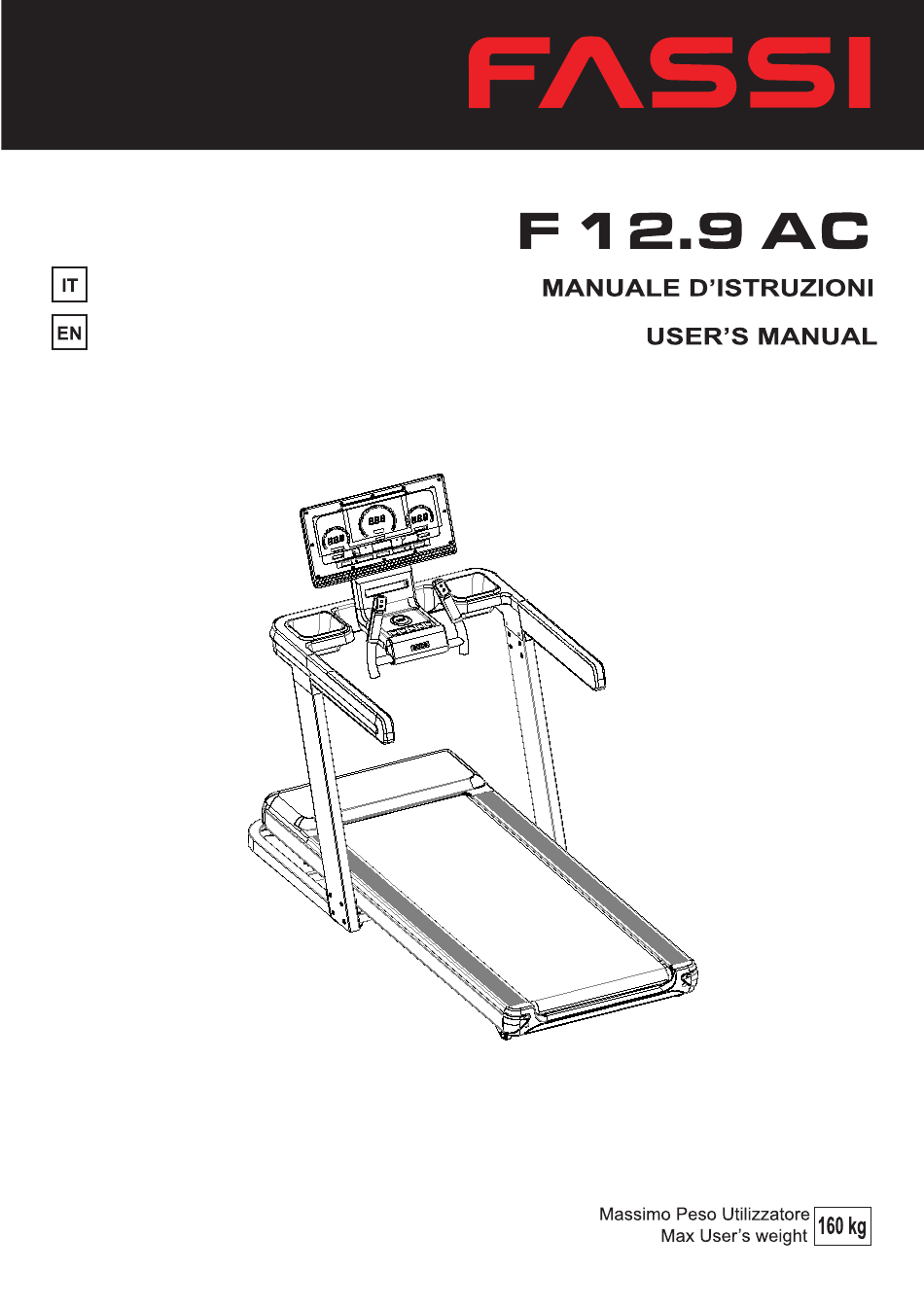

Fassi F 12.9 AC User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the F 12.9 AC and is the answer not in the manual?

Questions and answers

Related Manuals for Fassi F 12.9 AC

Summary of Contents for Fassi F 12.9 AC

  • Page 2 ISTRUZIONI D‘USO ISTRUZIONI DI SICUREZZA 10. Non cercare di girarsi mentre si è in piedi sul tapis roulant e questo è in funzione. Tenere sempre il viso e le mani Leggere attentamente l'intero manuale prima di rivolti in avanti. assemblare o utilizzare l'unità. 11.

  • Page 3: Vista Esplosa

    ISTRUZIONI D‘USO VISTA ESPLOSA...

  • Page 4: Lista Delle Parti

    ISTRUZIONI D‘USO LISTA DELLE PARTI Telaio base Piastra fissa per filtro e induttore Telaio pricipale Ruota posteriore Montante sinistro Cinghia motore Montante destro Cuscino cilindrico Telaio inclinazione Motore a corrente alternata Cornice del monitor Motore inclinazione Telaio del vassoio del monitor Interruttore Parti di collegamento Ezfit Fusibile...
  • Page 5 ISTRUZIONI D‘USO INTRODUZIONE Chiave di sicurezza Console Manubrio in PU Nastro di corsa Cover motore Bande laterali Cover poteriore CONTENUTO IMBALLO PEDANA MONTANTI CONSOLE MANUBRIO CENTRALE SOSTEGNO CONSOLE CHIAVE D I SICUREZZA Manual M8X15 KIT MONTAGGIO LUBRIFICANTE MANUALE...

  • Page 6: Parti Principali

    ISTRUZIONI D‘USO KIT DI MONTAGGIO Viti esagonali a testa Viti esagonali a testa cilindrica Bullone a denti pieni a testa cilindrica a filetto pieno a filetto pieno M8×35 x6 pz svasata esagonale M8×25 x8pz M8×45 x2 pz Chiave a forma di L Chiave a croce Chiave a forma di T 5 * 30 * 80s * 1 pz...

  • Page 7: Istruzioni Per Il Montaggio

    ISTRUZIONI D‘USO ISTRUZIONI PER IL MONTAGGIO Passaggio 1 Estrarre la macchina dalla scatola e posizionarla sul pavimento piano. Sollevare il montante del supporto e fissarli bene con 6 viti M8X35. Passaggio 2 Collegare il cavo del segnale al montante destro e al vassoio del monitor come nell'immagine sottostante. Montare il vassoio del monitor sul montante verticale e fissarli con 8 pezzi di vite M8x25.
  • Page 8 ISTRUZIONI D‘USO Passaggio 3 Collegare il cavo del segnale nel vassoio del monitor e nel monitor come mostrato nell'immagine sottostante, quindi inserire il monitor nel vassoio del monitor e fissarli con 2 bulloni M8 * 45. L'assemblaggio è terminato. Cavo della Cavo linea luminosa principale...
  • Page 9 ISTRUZIONI D‘USO ISTRUZIONI COMPUTER Finestra LED Velocità rapida Inclinazione rapida MODE PROGRAM STOP START Inclinazione Velocità...
  • Page 10 ISTRUZIONI D‘USO Istruzioni delle finestre a LED Finestra CALORIE: Visualizza il valore delle calorie. Finestra SPEED: Visualizza il valore della velocità. Finestra DISTANZA: Visualizza il valore della distanza. Finestra INCLINAZIONE: Visualizza il valore della pendenza. Finestra TIME: Visualizza il valore del tempo. Finestra PULSE: Visualizza la frequenza cardiaca.
  • Page 11 ISTRUZIONI D‘USO Funzione chiave di sicurezza La chiave di sicurezza è composta da un interruttore tattile, una molletta da bucato e un cordino di nylon e dispone di una funzione di sicurezza per l'arresto di emergenza. In qualsiasi stato, la chiave di sicurezza viene estratta e la finestra temporale visualizza "E-07" con un segnale acustico.
  • Page 12 ISTRUZIONI D‘USO In stato di marcia, premere il tasto SPEED +/- per regolare la velocità di marcia. In P1~P36, la velocità e l'inclinazione di ciascun programma saranno divise in 10 segmenti. Il tempo di ciascun segmento viene diviso equamente nel tempo di impostazione. La velocità o l'inclinazione regolate sono efficaci solo all'interno del segmento corrente.
  • Page 13 ISTRUZIONI D‘USO Relazione di variazione di velocità. A) Cambia frequenza. HRC rileva la frequenza cardiaca ogni 30 secondi (la frequenza cardiaca viene visualizzata sempre sullo schermo) B) La velocità aumenta di 2 km/h quandola frequenza cardiaca dell'utente è inferiore di 30 battiti/min alla frequenza cardiaca target.
  • Page 14 ISTRUZIONI D‘USO Programma automatico P1-P36 tabella velocità/inclinazione metrica: PROG SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED 10.0 10.0 10.0 INCLINE SPEED 10.0 INCLINE SPEED 10.0 11.0 INCLINE SPEED 11.0 INCLINE SPEED 10.0 11.0 12.0 INCLINE SPEED 10.0 11.0 INCLINE SPEED 11.0...
  • Page 15 ISTRUZIONI D‘USO SPEED 10.0 11.0 12.0 12.0 12.0 INCLINE SPEED 11.0 12.0 INCLINE SPEED 12.0 11.0 12.0 INCLINE SPEED 11.0 12.0 INCLINE SPEED 12.0 12.0 12.0 INCLINE SPEED 11.0 12.0 11.0 12.0 INCLINE SPEED 12.0 11.0 10.0 11.0 12.0 INCLINE SPEED 12.0 12.0...
  • Page 16 ISTRUZIONI D‘USO 1. Controllare se la chiave di sicurezza è nella posizione La console non rileva il segnale di blocco di corretta; 2. Reinstallare la presa della chiave di sicurezza; sicurezza E-07 3. Sostituire la console A、I cavi dell'impulso dell'impugnatura non Controllare e collegare o sostituire i cavi del polso sono inseriti correttamente o sono difettosi dell'impugnatura...

  • Page 17: Manutenzione

    ISTRUZIONI D‘USO MANUTENZIONE Utilizzare solo olio di silicone che non contenga componenti di petrolio. Una pulizia/manutenzione regolare aumenta la durata TENSIONE DEL TAPPETO DI SCORRIMENTO dell'apparecchio. Ispezionare regolarmente il tapis roulant e, se necessario, Se il tappetino scivola o si sente un inciampo durante i singoli serrare le parti allentate.
  • Page 18 OPERATING INSTRUCTIONS SAFETY INSTRUCTIONS when running at a very low speed. Do not get off the treadmill while it is running. Read the entire manual carefully before mounting or Place both feet on the side covers, start the treadmill, and operating the device.

  • Page 19: Exploded View

    OPERATING INSTRUCTIONS EXPLODED VIEW...
  • Page 20 OPERATING INSTRUCTIONS LISTA DELLE PARTI Base frame Fix plate for filter and inductance Main frame Rear wheel Left upright post Motor belt Right upright post Cylindrical cushion Incline frame AC Motor Monitor frame Incline motor Monitor tray frame Switch Ezfit linking parts Fuse Pulse handle bar Power cable buckle...

  • Page 21: Product Introduction

    OPERATING INSTRUCTIONS Product Introduction Console Safety key PU handle bar Motor cover Running belt Side rail Rear cover...

  • Page 22: Packing List

    OPERATING INSTRUCTIONS Packing List Running Board Upright Post (Left & Rright) LED Console Safety key Central handle bar Console tray Manual M8X15 Screw Bag Silicon Bottle Manual...

  • Page 23: Hardware List

    OPERATING INSTRUCTIONS Hardware list Hexagon countersunk head Hexagon cylindrical head full Hexagon cylindrical full tooth bolt thread bolts M8×35 x6 pcs M8×25 x8pcs head full thread bolts M8×45 x2 pcs L shape wrench Cross wrench T shape wrench 5*30*80s*1pc 14*17*75*1pc 6*80*1pc...

  • Page 24: Main Parts

    OPERATING INSTRUCTIONS Main Parts Motor Cover Rear Cover Monitor Motor belt Motor Running Belt Running Board Incline Motor Rear Roller Front Roller Side rial...
  • Page 25 OPERATING INSTRUCTIONS ASSEMBLY INSTRUCTIONS Step 1 Take out the machine from box and put it on the flat floor. Lift up the stand post and fix them well with 6pcs of M8X35 screws. Step 2 Connect the signal wire in the right upright post and monitor tray as below picture. Assemble the monitor tray onto upright post and fix them with 8pcs of screw M8x25.
  • Page 26 OPERATING INSTRUCTIONS Step 3 Connect the signal wire in the monitor tray and monitor as below picture shown, then insert the monitor onto monitor tray and fix them with 2 pcs of bolt M8*45. The assembly is finished. Wire of LED light line Main wire...
  • Page 27 OPERATING INSTRUCTIONS Console Function Intruction LED window Speed quick button Incline quick button Mode button Program button Stop button Sart button Speed button Incline button...
  • Page 28 OPERATING INSTRUCTIONS LED window display instruction 1. CALORIES window: Display the value of heat. 2. SPEED window: Display speed value. 3. DISTANCE window: Display distance value. 4. INCLINE window: Display the value of the rise and the fall. 5. TIME window: Display time value. 6.
  • Page 29 OPERATING INSTRUCTIONS Conversion between kilometers and miles Take off safety key, and press PROGRAM and MODE key stimultaneously for few seconds. If monitor display 0.6, it  means conversion from km to e miles. Take off safety key, and press PROGRAM and MODE key stimultaneously for few seconds, if monitor display 1.0, ...
  • Page 30 OPERATING INSTRUCTIONS 3.2 P1~P36 is system setting program and only available for the training under time countdown mode. Time window flashes under setting state. Press button +/- to modify setting value. Time setting range is 5-99mins and default value is 30mins. 4.
  • Page 31 OPERATING INSTRUCTIONS HRC Program(Optional) The default HRC is three groups. Limited speed of HRC1 is 9 km/h. Limited speed of HRC2 is 11 km/h. Limited speed of HRC3 is 13 km/h 1. Setting method/ sequence/ parameter range of HRC. Press the program key to display HRC. Entering to next setting by pressing the mode key to confirm.
  • Page 32 OPERATING INSTRUCTIONS Bluetooth function(Optional) KINOMAP Register and log in the Kinomap APP, click on the fitness equipment management pages, click "+" in the upper right corner to add new fitness equipment. Select My Treadmill and then choose brand “AnyRun”. Click AnyRun treadmill on My Treadmill page, then select SW-7210EB-XXXX from the fitness equipment and click.
  • Page 33 OPERATING INSTRUCTIONS 10.0 11.0 12.0 SPEED INCLINE 10.0 11.0 SPEED INCLINE 11.0 11.0 SPEED INCLINE 10.0 10.0 10.0 10.0 SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED INCLINE SPEED 10.0 11.0 11.0 11.0 INCLINE SPEED 10.0 11.0 INCLINE SPEED 11.0 10.0 12.0...
  • Page 34 OPERATING INSTRUCTIONS 10.0 10.0 10.0 10.0 SPEED INCLINE 10.0 11.0 12.0 12.0 12.0 SPEED INCLINE 11.0 12.0 SPEED INCLINE 12.0 11.0 12.0 SPEED INCLINE 11.0 12.0 SPEED INCLINE SPEED 12.0 12.0 12.0 INCLINE SPEED 11.0 12.0 11.0 12.0 INCLINE SPEED 12.0 11.0 10.0...
  • Page 35 OPERATING INSTRUCTIONS Common faultsof electronic system and troubleshooting methods： Item Reason Maintenance Connect the power, or turn the power switch to the A、Not plugged in or not turned on "NO" position Put the safety key in the correct position B、Security key not in place Replace the controller or monitor C 、...

  • Page 36: Moving The Treadmill

    OPERATING INSTRUCTIONS MOVING THE TREADMILL Make sure all following points when moving the treadmill: Restore the incline to flat (0) position. Unplug from power point. Remove the power cord from power plug After lifting up the treadmill by grabbing the end of both handrails and stand up straight, user can move the treadmill forward or backforward slowly to the right place and lay the treadmill flat gently.
  • Page 37 OPERATING INSTRUCTIONS MAINTENANCE / SERVICING TENSIONING THE RUNNING MAT Regular cleaning/maintenance increases the service life of If the running mat slips or you feel a faltering during individual your device. steps, it is necessary to increase the tension. Inspect your treadmill regularly and tighten loose parts if Turn the left rear screw 1/4 turn clockwise.
