FOSNA HVITSERK User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

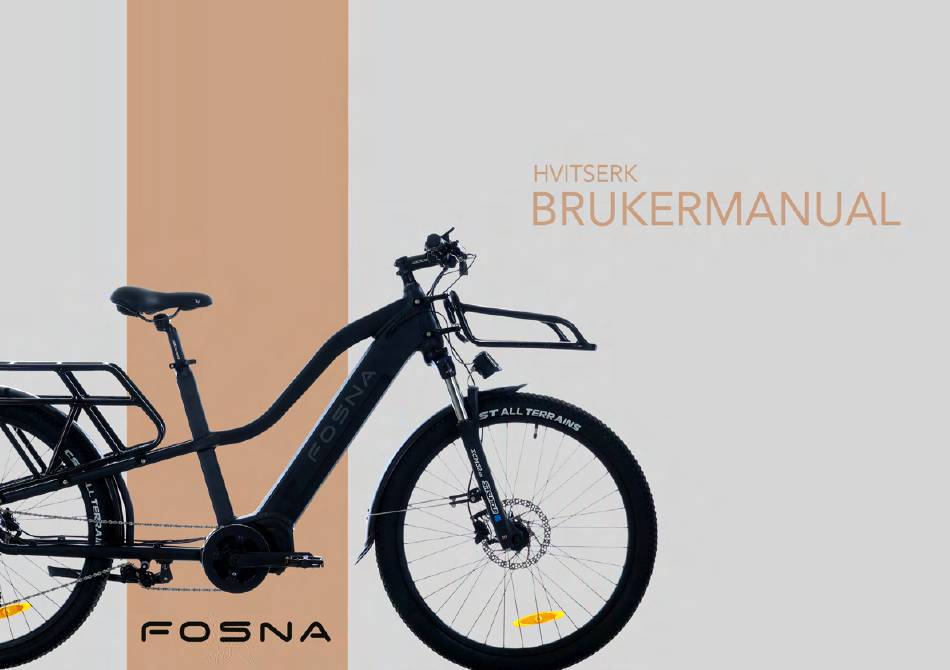

BRUKERMANUAL (NO)
BRUKSANVISNING (SE)
USER MANUAL
(ENG)
SUPREME BICYCLES – NORDIC HERITAGE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HVITSERK and is the answer not in the manual?

Questions and answers

Summary of Contents for FOSNA HVITSERK

  • Page 1 BRUKERMANUAL (NO) BRUKSANVISNING (SE) USER MANUAL (ENG) SUPREME BICYCLES – NORDIC HERITAGE...
  • Page 2 Hei, så hyggelig at du har kjøpt elsykkel fra Fosna! Det er viktig at du skriver ned serienummeret på sykkelen din da dette ikke er registrert noe sted hos leverandøren, men kun på sykkelen og esken. Ved service hos leverandør anbefaler vi at du tar med deg brukermanualen slik at utført service kan registreres av vår...
  • Page 3 Serienr. sykkel: Serienr. batteri: Modell: Kjøpsdato: Utført service:...
  • Page 4 INNHOLD 4. VEDLIKEHOLD 1. DELOVERSIKT OG TEKNISKE SPESIFIKASJONER 1.1 Oversikt over deler 4.1 Dekk 1.2 Tekniske spesifikasjoner 4.2 Batteri 4.3 Etterstramming 2. SIKKERHETSINSTRUKSJONER 4.4 Brems 4.5 Lader 3. HVORDAN DU BRUKER ELEKTRISK SYKKEL 3.1 Montering direkte ut av esken 5. REKLAMASJON 3.2 Display og feilkoder 5.1 Hva innebærer reklamasjonsretten 3.3 Kjøreinstruksjoner...
  • Page 5 1. DELOVERSIKT OG TEKNISKE SPESIFIKASJONER 1.1 DELOVERSIKT 1. LCD-skjerm 2. Bremsehendel 3. Girhendel 4. Holker 5. Dempegaffel 6. Batteri 7. Motor 8. Krank/krankarm 9. Pedal 10. Støtte 11. Hydraulisk skivebrems (foran) 12. Hydraulisk skivebrems (bak) 13. Bakgir 14. Kjede 15. Framskjerm 16.

  • Page 6: Tekniske Spesifikasjoner

    1.2 TEKNISKE SPESIFIKASJONER Modell Fosna Hvitserk Motor Fosna S 110 Motor type Krankmotor Maksvekt på fører 180 kg Material ramme Aluminiumlegering Fart 25 km/t Vekt 31 kg Optimal rekkevidde 140 km Bremser Shimano Shimano Volt på batteriet 48 V Batterikapasitet...
  • Page 7 • Les brukerhåndboken nøye for best ytelse og for å ta best mulig vare på produktet • Elsykler fra Fosna er personlig kjøretøy og er kun beregnet for bruk av én person. Aldri ha mer enn én person på sykkelen om gangen •...
  • Page 8 2. SIKKERHETSINSTRUKSJONER Hold begge hendene på styret og begge føttene på pedalene når du kjører. Dette er et transportmiddel, bruk det ikke for hopping, triks eller lignende • Unngå å kjøre under ugunstige forhold, som glatte overflater, is og olje, kraftig regn, hard vind, snø, vannpytter, dårlige veier.
  • Page 9 3. HVORDAN BRUKE ELSYKKELEN 3.1 MONTERING DIREKTE UT AV ESKEN Elsyklene er satt sammen på samme måte som Momas el- sykler. På YouTube-kanalen «Momas Elcyklar» får du nøyaktige og gode instruksjoner om hvordan du setter opp elsykkelen, samt hvordan du justerer girene før sykkelen tas i bruk.
  • Page 10 3. HVORDAN BRUKE ELSYKKELEN 3.2 DISPLAY OG FEILKODER FOSNA DISPLAY FUNKSJONER Vedlikehold • Ergonomisk design • Bruksstatusstatistikkfunksjon for hjelpenivåmodus Hastighets- • Smart batteri SOC display, sanntids spenningsdisplay Batteri SOC indikasjon • Intelligent indikasjon av RT-hastighet, tråkkfrekvens, Energinivå ODO, TRIP, makshastighet, AVG-hastighet, motorkraft...

  • Page 11: Generelle Innstillinger

    3. HVORDAN BRUKE ELSYKKELEN 3.2 DISPLAY OG FEILKODER ON/OFF-knapp GENERELLE INNSTILLINGER STRØM PÅ/AV SYSTEMET UP/Light-knapp For å slå på elsykkelsystemet og gi strøm til kontrolleren, trykk og hold inne PÅ/AV-knappen i 1 sek. DOWN-knapp For å slå av elsykkelsystemet, trykk og hold inne PÅ/ MODE-knapp AV-knappen i 1 sek.
  • Page 12 3. HVORDAN BRUKE ELSYKKELEN 3.2 DISPLAY OG FEILKODER SLÅ PÅ/AV LYSET SLÅ PÅ/AV ASSISTANSEFUNKSJONEN For å aktivere assistansefunksjonen, trykk kort på MODE-knap- For å slå på sykkellyset, trykk og hold inne OPP-knappen i pen og hold nede DOWN-knappen i ca. 3 sekunder. Elsykkelen 1 sek.

  • Page 13: Batteri Indikator

    3. HVORDAN BRUKE ELSYKKELEN DISPLAY OG FEILKODER BATTERI INDIKATOR Batterinivå Detaljert introduksjon Batteriprosent indikator 80% ≤SOC Viser hele stolper (5 stolper) 60% ≤SOC <80% Viser 4 stolper 80% ≤SOC <60% Viser 3 stolper 80% ≤SOC <40% Viser 2 stolper 80% ≤SOC <20% Viser 1 stolper 80% ≤SOC <10% Viser 0 stolper...
  • Page 14 3. HVORDAN BRUKE ELSYKKELEN 3.2 DISPLAY OG FEILKODER MOTOREFFEKT INDIKATOR Motors effekt visa via Power bar-grenssnittet. TRIP - TILBAKESTILL På TRIP-siden trykker du på NED-knappen og OPP-knap- pen samtidig i mer enn 1 sekund. Da vil indikatoren gå inn i TRIP-tilbakestillingsfunksjonen og samtidig tilbakestille TRIP-verdien.
  • Page 15 3. HVORDAN BRUKE ELSYKKELEN 3.2 DISPLAY OG FEILKODER INFORMASJON HJULSTØRRELSE TRILLEASSISTANSE Hjulstørrelsen representerer hjulets diameter. ”Walk Speed” refererer til assistansemodus. Hjulstørrelsen er kun for din informasjon, den er Justerbar rekkevidde er 3 – 6 km/t. 3 km/t er ikke justerbar. det tregeste mens 6 km/t er det raskeste.
  • Page 16 3. HVORDAN BRUKE ELSYKKELEN 3.2 DISPLAY OG FEILKODER JUSTERING AV LED-LYSSTYRKE LED-lysstyrken representerer lysstyrken på skjermen. Det justerbare området er fra nivå 1 til nivå 5. Nivå 1 er det mørkeste, nivå 5 er det lyseste. Standardverdien bestemmes av kon- trolleren når displayet forlater fabrikken.
  • Page 17 3. HVORDAN BRUKE ELSYKKELEN DISPLAY OG FEILKODER ASSIST INDIKATOR ASSIST INDIKATOR representerer hjelpenivåinformasjon. Gå inn på innstillingssiden for hjelpeindikatorer, det er fire forskjellige hjelpetyper, A\B\C\D, å velge mellom. Brukeren kan velge hvil- ken type assistanse som passer deres hobbyer og vaner. Gå...
  • Page 18 3. HVORDAN BRUKE ELSYKKELEN 3.2 DISPLAY OG FEILKODER FEILKODE DEFINISJON FEILKODE DEFINISJON Kommunikasjons-CRC-feil Moment null feil Motor EST-feil Dreiemoment utenfor rekkevidde Motor over toppstrøm Momentsensor Feil Motortapsfase Gasssensor Feil Motor over likestrøm Hastighetssensor feil Batterioverspenning Kadensfeil Batteri Lav spenning Overtemperatur PCB - Advarsel Batteri overstrøm PCB Overtemperatur Feil Batteriversjon Feil...
  • Page 19 3. HVORDAN BRUKE ELSYKKELEN 3.3 KJØREINSTRUKSJONER Gå alltid over kjøretøyet før bruk. Sjekk brems, at alt sitter godt, lufttrykk og bruk beskyttelsesutstyr. 3.3.1 FØR DU BRUKER ELEKTRISK SYKKEL • Før produktet tas i bruk, må kjøper gjøre seg kjent med bruksanvisningen •...
  • Page 20 3. HVORDAN BRUKE ELSYKKELEN 3.3.3 BREMSER • Bruk bremsespaken/bremsene ved bremsing. Når bremsespaken trykkes ned, aktiveres den hydrauliske bremsen. Hvis spaken er for lett å skyve inn, må bremsene justeres. Dette kan gjøres hos oss i E-Wheels eller hos din lokale sykkelmekaniker •...
  • Page 21 4. VEDLIKEHOLD SERVICE En grundig service av sykkelen innebærer at en sykkelmekaniker justerer, strammer og smører alle bevegelige deler. Etter det anbefaler vi at du utfører vedlikehold selv med jevne mellomrom, avhengig av hvor ofte og hvor langt du sykler. Nedenfor er en sjekkliste for fremtidige serviceinspeksjoner: 1.
  • Page 22 4. VEDLIKEHOLD BREMSER - BREMSEVEDLIKEHOLD OG TESTINSTRUKSJONER • Bremsene må justeres og strammes etter behov. Ta kontakt med din salgsrepresentant for veiledning • Kontroller alltid bremsene før du begynner å bruke produktet • Produkter med skivebremser må byttes ut om nødvendig. Disse kan bestilles fra din leverandør BATTERI •...
  • Page 23 Åpne ladeportdekselet og sett ladepluggen inn i ladeporten • Laderne fra Fosna har innebygget tidsfunksjon for når batteriet er fulladet. Lampen på laderen lyser rødt for å indi- kere at lading pågår. Når lyset skifter fra rødt til grønt, indikerer det at batteriet er fulladet •...
  • Page 24 5. REKLAMASJON HVA INNEBÆRER REKLAMASJONSRETTEN? En elsykkel er satt sammen av deler med svært forskjellig levetid og den tidsbegrensede retten til å reklamere vil derfor variere i lengde etter hvilken del av sykkelen det reklameres på. Eksempler på dette er Ramme og bærende konstruksjon som gir 5års rekla- masjonsrett.
  • Page 25 6. TIPS FOR Å FORLENGE LEVETID PÅ EL-SYKKELEN 1. Lad batteriet fullt ut minst en gang i måneden i sesonger når sykkelen ikke er i bruk. Hvis den ikke vedlikeholdes, kan batterikapasiteten reduseres drastisk. Dette går under uforsvarlig oppbevaring av sykkelen og dekkes ikke av reklamasjon 2.
  • Page 26 7. SIKKER AVFALLSHANTERING Dette produktet må ikke kastes ved forbrenning, deponi eller sammen med husholdningsavfall. Feil avhen- ding av batteriet i dette produktet kan føre til at batteriet varmes opp, sprekker eller tar fyr, noe som kan forårsake alvorlig skade. Stoffer i batteriet utgjør kjemiske farer for miljøet. E-Wheels produkter skal leveres til gjenvinningsstasjon eller gjenvinningsanlegg.
  • Page 27 SUPREME BICYCLES – NORDIC HERITAGE...
  • Page 28 Hej, vad kul att du har köpt en elcykel från Fosna! Det är viktigt att du skriver ner serienumret på din cykel då detta inte är registrerat någonstans hos leverantören utan enbart på cykeln och kartongen. Vid service hos leverantören rekommenderar vi att du tar med dig bruksanvisningen så...
  • Page 29 Serienr. cykel: Serienr. batteri: Modell: Köpdatum: Utförd service:...
  • Page 30 INNEHÅLL 1. DELAR ÖVERSIKT OCH TEKNISKA SPECIFIKATIONER 4. UNDERHÅLL 1.1 Delar översikt 4.1 Däck 1.2 Tekniska specifikationer 4.2 Batteri 4.3 Åtdragning 2. SÄKERHETSINSTRUKTIONER 4.4 Broms 4.5 Laddare 3. HUR MAN ANVÄNDER ELCYKELN 3.1 Montering direkt ur kartongen 5. REKLAMATION 3.2 Display och felkoder 5.1 Vad innebär reklamationsrätten? 3.3 Körinstruktioner 5.2 Vad omfattas inte?
  • Page 31 1. DELAR ÖVERSIKT OCH TEKNISKA SPECIFIKATIONER 1.1 DELAR ÖVERSIKT 1) LCD-Skärm 2) Bromshandtag 3) Växelspak 4) Handtag 5) Dämpargaffel 6) Batteri 7) Motor 8) Vev/Vevarm 9) Pedal 10) Hydraulisk skivbroms (fram) 11) Hydraulisk skivbroms (bak) 12) Bakväxel 13) Kedja 14) Kassett 15) Framskärm 16) Bakskärm 17) Pakethållare...

  • Page 32: Tekniska Specifikationer

    1.2 TEKNISKA SPECIFIKATIONER Modell Fosna Hvitserk Motor Fosna S 110 Motortyp Vevmotor Maxvikt förare 180 kg Material ram Aluminiumlegering Hastighet 25 km/h Vikt 31 kg Optimal räckvidd 140 km Bromsar Shimano Växlar Shimano Volt batteri 48 V Batterikapacitet 15 Ah...
  • Page 33 • Läs noggrant igenom bruksanvisningen för bäst prestanda och för att ta bäst hand om produkten • Elcyklar från Fosna är personliga fordon och är endast avsedda för att användas av en person. Ha aldrig mer än en person åt gången på...
  • Page 34 2. SÄKERHETSINSTRUKTIONER • Håll helst båda händerna på styret och båda fötterna på pedalerna när du kör. Det här är ett transportmedel, använd den inte till hoppning, tricks eller liknande • Undvik att köra under ogynnsamma förhållanden, som glatta underlag som is och olja, kraftigt regn, hård vin, snö,vattenpölar, dåliga vägar.
  • Page 35 3. HUR MAN ANVÄNDER ELCYKELN 3.1 MONTERING DIREKT UR KARTONGEN Elcyklarna monteras på samma sätt som Momas elcyklar. På YouTube-kanalen “Momas Elcyklar” får du noggranna och bra instruktioner om hur du ställer in elcykeln, samt hur du justerar växlarna innan cykeln tas i bruk. Du får också...
  • Page 36 3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER Underhåll Ljus FOSNA DISPLAY FUNKTIONER • Ergonomisk design Hastighets- Batteri SOC • Funktion för statistik för användningsstatus på assistan- indikation snivåläge Energinivå • Smart batteri SOC-display, spänningsdisplay i realtid • Intelligent indikering av RT-hastighet, kadens, ODO,...
  • Page 37 3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER ON/OFF-knapp UP/Light-knapp DOWN-knapp MODE-knapp ALLMÄNA INSTÄLLNINGAR DISPLAY GRÄNSSNITT SLÅ PÅ/AV SYSTEMET Efter att ha slagit på elcykelsystemet kommer displayen att För att slå på elcykelsystemet och förse control- visa aktuell hastighet och körsträcka, realtidsklocka, energi- lern med strömförsörjning, håll ON/OFF-knappen nivå, ström och batteri SOC som standard.
  • Page 38 3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER SLÅ PÅ/AV ASSISTANSFUNKTIONEN SLÅ PÅ/AV CYKELLJUSET För att aktivera assistansfunktionen, tryck kort på MODE- För att tända cykelljuset, håll UP-knappen intryckt i 1 sek. knappen och håll nere DOWN-knappen i cirka 3 sek. Elcykeln Belysningsikonen kommer visas och displayens ljusstyrka redu- aktiveras med jämn hastighet medan skärmen visar ”...
  • Page 39 3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER BATTERIINDIKATOR Batteriprocent Batterinivåindikator Detaljerad introduktion 80% ≤SOC Visar fulla streck ( 5 streck) 60% ≤SOC <80% Visar 4 streck 80% ≤SOC <60% Visar 3 streck 80% ≤SOC <40% Visar 2 streck 80% ≤SOC <20% Visar 1 streck 80% ≤SOC <10%...

  • Page 40: Generella Inställningar

    3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER MOTOREFFEKTINDIKATOR Motorns uteffekt visas via Power bar-gränssnittet. GENERELLA INSTÄLLNINGAR Tryck på ON/OFF-knappen för att slå på displayen. För att komma åt inställningsgränssnittet, håll ned både MODE-knappen och DOWN-knappen sam-tdigt i 1 sek. Alla inställningar är implementerade på...
  • Page 41 3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER INFORMATION HJULSTORLEK Hjulstorlek representerar hjulets diameter. Hjulstorleken är endast för din informations skull, det inte inställningsbart. HASTIGHETSBEGRÄNSNING - INFORMATION Hastighetsbegränsningen är enbart till för din informations skull, det är inte inställningsbart. STÄLL IN PROMENADLÄGE ”Walk Speed”...
  • Page 42 3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER LED-LJUSSTYRKA INSTÄLLNING LED-ljusstyrkan representerar displayens ljusstyrka. Det inställbara området är från nivå 1 till nivå 5. Nivå 1 är mörkast, nivå 5 är ljusast. Standardvärdet bestäms av regulatorn när displayen lämnar fabriken. Tryck på...

  • Page 43: Exit Settings

    3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER ASSISTANSINDIKATOR ABOUT (OM) ASSIST INDICATOR representerar assistansnivåinformation. ABOUT hänvisar till konfigurationen av denna elcykel. Gå in på inställningssidan för Assist Indicators, det finns fyra Gå in på ABOUT-inställningen och uppifrån och ned visas: olika hjälptyper, A\B\C\D, att välja mellan.
  • Page 44 3. HUR MAN ANVÄNDER ELCYKELN 3.2 DISPLAY OCH FELKODER FELKODER FELKOD DEFINITION FELKOD DEFINITION Vridmoment Noll Fel LORA Kommunikation förlorad Vridmoment utom räckhåll Kommunikation CRC Fel Vridmomentsensor Fel Motor EST Fel Gassensor Fel Motor över toppström Hastighetssensor Fel Motorförlustfas Kadens Fel Motor över likström PCB Övertemperatur - Varning Batteri Överspänning...
  • Page 45 3. HUR MAN ANVÄNDER ELCYKELN 3.3 KÖRINSTRUKTIONER Se alltid över fordonet innan användning. Kolla bromsarna, att allt sitter som det ska, kontrollera lufttryck och använd säkerhetsutrustning. 3.3.1 INNAN ELCYKELN TAS I BRUK • Innan produkten tas i bruk ska köparen sätta sig in i bruksansvisningen •...
  • Page 46 3. HUR MAN ANVÄNDER ELCYKELN 3.3.3 BROMSAR • Använd bromsspaken/bromsarna vid bromsning. När bromsspa- ken är nedtryckt aktiveras den eller de hydrauliska bromsarna. Om spaken är för lätt att trycka in måste bromsarna justeras. Detta kan göras hos oss på E-Wheels eller hos din lokala cykelmekaniker •...
  • Page 47 4. UNDERHÅLL SERVICE En genomgående service av cykeln innebär att en cykelmekaniker justerar, drar åt och smörjer alla rörliga delar. Därefter rekom- menderar vi att du själv utför underhåll med jämna mellanrum, beroende på hur ofta och hur långt du åker. Nedan följer en check- lista för framtida servicebesiktningar: 1.
  • Page 48 4. UNDERHÅLL BROMSAR - INSTRUKTIONER FÖR UNDERHÅLL OCH TESTNING AV BROMSAR • Bromsarna måste justeras och dras åt vid behov. Ta kontakt med din säljare för vägledning • Kontrollera alltid bromsarna innan du börjar använda produkten • Produkter med skivbroms behöver få bromsklossarna utbytta vid behov. Dessa kan beställas hos din leverantör BATTERI •...
  • Page 49 Öppna locket till laddningsporten och sätt i laddningskontakten i laddningsporten • Laddarna från Fosna har en inbyggd tidtagningsfunktion för när batteriet är fulladdat. Lampan på laddaren lyser rött för att indikera att laddning pågår. När lampan växlar från rött till grönt indikerar den att batteriet är fulladdat •...
  • Page 50 5. REKLAMATION 5.1 VAD INNEBÄR REKLAMATIONSRÄTTEN? En elcykel är uppbyggd av delar med mycket olika livslängd och den tidsbegränsade reklamationsrätten kommer därför att variera i längd beroende på vilken del av cykeln som reklameras. Exempel på detta är ram och bärande konstruktion, som ger 5 års reklamationsrätt.
  • Page 51 6. TIPS FÖR ATT FÖRLÄNGA ELCYKELNS LIVSTID 1. Ladda batteriet fullt minst 1 gång i månaden under säsonger då cykeln inte används. Om det inte underhålls kan batterikapaciteten minska drastiskt. Detta går under oansvarig hantering av cykeln och täcks inte av reklamation. 2.
  • Page 52 7. SÄKER AVFALLSHANTERING Denna produkt får inte kasseras genom förbränning, deponi eller tillsammans med hushållsavfall. Felaktig kassering av batteriet i denna produkt kan göra att batteriet värms upp, går sönder eller antänds, vilket kan orsaka allvarliga skador. Ämnen som finns i batteriet utgör kemiska faror för miljön. E-Wheels produkter måste levereras till en återvinningscentral eller återvinningsanläggning.
  • Page 53 SUPREME BICYCLES – NORDIC HERITAGE...
  • Page 54 Fosna! It is important that you write down the serial number of your bike as it is not registered anywhere with the supplier, only on the bike and the box.
  • Page 55 Serial number bike: Serial number battery: Model: Date of purchase: Performed service:...

  • Page 56: Table Of Contents

    CONTENT 1. PARTS OVERVIEW AND TECHNICAL SPECIFICATIONS 4. MAINTENANCE 1.1 Parts overview 4.1 Tires 1.2 Technical specifications 4.2 Battery 4.3 Tightening 2. SAFETY INSTRUCTIONS 4.4 Brakes 4.5 Charger 3. HOW TO USE THE E-BIKE 3.1 Assembly straight out of the box 5.

  • Page 57: Parts Overview And Technical Specifications

    1. PARTS OVERVIEW AND TECHNICAL SPECIFICATIONS 1.1 PARTS OVERVIEW 1. LCD screen 2. Brake lever 3. Gear lever 4. Handlebar grip 5. Frame 6. Battery 7. Motor 8. Crank/crank arm 9. Pedal 10. Hydraulic disc brake (front) 11. Hydraulic disc brake (rear) 12.

  • Page 58: Technical Specifications

    1.2 TECHNICAL SPECIFICATIONS Model Fosna Hvitserk Motor Fosna S 110 Motor type Crank motor Maximal weight driver 180 kg Material Aluminium alloy Speed 25 km/h Weight 31 kg Optimal range 140 km Brakes Shimano Gear Shimano Volt battery 48 V...

  • Page 59: Safety Instructions

    Read the user manual carefully for best performance and to take the best care of the product. • Electric bicycles from Fosna are personal vehicles and are only intended to be used by one person. Never have more than one person on the bike at a time.
  • Page 60 2. SAFETY INSTRUCTIONS • Keep both hands on the handlebars and both feet on the pedals when riding. This is a means of transportation, do not use it for jumping, tricks, or similar activities. • Avoid riding under unfavorable conditions, such as slippery surfaces like ice and oil, heavy rain, strong wind, snow, pudd- les, or bad roads.
  • Page 61 3. HOW TO USE THE E-BIKE 3.1 ASSEMBLY STRAIGHT OUT OF THE BOX The electric bikes are assembled in the same way as Momas electric bikes. On the YouTube channel ”Momas Elcyklar” you will receive detailed and good instructions on how to set up the electric bike, as well as how to adjust the gears before using the bike.

  • Page 62: How To Use The E-Bike

    3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERROR CODES FOSNA DISPLAY FUNCTIONS Light Maintenance • Ergonomic design • Assist level mode usage status statistics Battery SOC feature Speed indication • Smart battery SOC display, real-time voltage Energy level display •...

  • Page 63: Display Interface

    3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERROR CODES ON/OFF-button UP/Light-button MODE-button DOWN-button DISPLAY INTERFACE GENERAL SETTINGS POWER ON/OFF THE SYSTEM After turning on the e-bike system, the display will show the cur- rent speed and distance, real-time clock, energy level, current and To turn on the e-bike system and provide power to the con- battery SOC by default.

  • Page 64: Turn On/Off The Light

    3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERROR CODES TURN ON/OFF THE ASSISTANCE FUNCTION TURN ON/OFF THE LIGHT To activate the assistance function, briefly press the MODE To turn on the bike light, press and hold the UP button for 1 button and hold down the DOWN button for about 3 seconds.

  • Page 65: Battery Indicator

    3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERRORS BATTERY INDICATOR Battery level Battery procent Detailed introduction indicator 80% ≤SOC Shows full bars ( 5 bars) 60% ≤SOC <80% Shows 4 bars 80% ≤SOC <60% Shows 3 bars 80% ≤SOC <40% Shows 2 bars 80% ≤SOC <20% Shows 1 bars...

  • Page 66: General Settings

    3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERRORS ENGINE POWER INDICATOR The motor output is displayed via the Power bar interface. TRIP - RESET On the TRIP side, press the DOWN button and the UP button simultaneously for more than 1 second, the indicator will enter the TRIP reset function and at the same time the TRIP value will be reset.
  • Page 67 3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERROR CODES INFORMATION WHEEL SIZE Wheel size represents the diameter of the wheel. The wheel size is for your information only, it is not adjustable. SPEED LIMIT - INFORMATION The speed limit is for your information only, it is not adjustable.

  • Page 68: Device Settings

    3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERROR CODES LED BRIGHTNESS ADJUSTMENT The LED brightness represents the bright- ness of the display. The adjustable range is from level 1 to level 5. Level 1 is the darkest, level 5 is the lightest.
  • Page 69 3. HOW TO USE THE E-BIKE 3.2 DISPLAY AND ERROR CODES ASSIST INDICATOR ASSIST INDICATOR represents assist level information. Enter the Assist Indicators settings page, there are four different assist types, A\B\C\D, to choose from. The user can choose the type of assistance that suits their hobbies and habits.

  • Page 70: Display And Error Codes

    3. HOW TO USE THE E-BIKE DISPLAY AND ERROR CODES ERROR CODES ERROR CODE DEFINITION ERROR CODE DEFINITION Torque Zero Error Communication CRC Error Torque out of reach Engine EST Error Torque sensor Error Motor over peak current Throttle sensor Error Engine loss phase Speed sensor Error Motor over direct current...

  • Page 71: Driving Instructions

    3. HOW TO USE THE E-BIKE 3.3 DRIVING INSTRUCTIONS Always inspect the vehicle before use. Check the brakes, that everything is in place, check air pressure and use safety equipment. 3.3.1 BEFORE USING THE E-BIKE • Before putting the product into use, the buyer must familiarize themself with the user manual •...
  • Page 72 3. HOW TO USE THE E-BIKE 3.3.3 BRAKES • Use the brake lever/brakes when braking. When the brake lever is depressed, the hydraulic brake(s) are activated. If the lever is too easy to push in, the brakes need to be adjusted. This can be done with us at E-Wheels or at your local bike mechanic •...

  • Page 73: Maintenance

    4. MAINTENANCE SERVICE A thorough service of the bicycle means that a bicycle mechanic adjusts, tightens and lubricates all moving parts. After that, we recommend that you carry out maintenance yourself at regular intervals, depending on how often and how far you ride. Below is a checklist for future service inspections: 1.

  • Page 74: Battery

    BATTERY • Fosna’s bikes are equipped with Li-ion batteries. The average lifetime of the battery is around 600 cycling trips. Under normal use and with regular maintenance, the life of the battery can usually reach over 600 cycling trips •...

  • Page 75: Charger

    • The chargers from Fosna have a built-in timing function for when the battery is fully charged. The lamp on the char- ger lights up red to indicate that charging is in progress. When the light changes from red to green, it indicates that the battery is fully charged •...

  • Page 76: What Is Not Covered

    5. COMPLAINT WHAT DOES THE RIGHT OF COMPLAINT INCLUDE? An electric bicycle is made up of parts with very different lifespans, and the time-limited complaint rights will therefore vary in length depending on which part of the bicycle is complained on. An example of this is the frame and load-bearing structure, which gives a 5-year right of complaint.
  • Page 77 6. TIPS FOR EXTENDING THE LIFETIME OF THE E- BIKE 1. Charge the battery fully at least once a month during seasons when the bike is not in use. If not ma- intained, the battery capacity can decrease drastically. This is due to irresponsible handling of the bike and is not covered by complaints.
  • Page 78 7. SAFE WASTE DISPOSAL This product must not be disposed of by incineration, landfill or together with household waste. Improper disposal of the battery in this product may cause the battery to heat up, rupture, or catch fire, causing serious injury.
