Eingebauter elektrischer Ofen

ELK70EV1

BENUTZERHANDBUCH

Bitte lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Table of Contents

Need help?

Do you have a question about the ELK70EV1 and is the answer not in the manual?

Questions and answers

Summary of Contents for KB Elements ELK70EV1

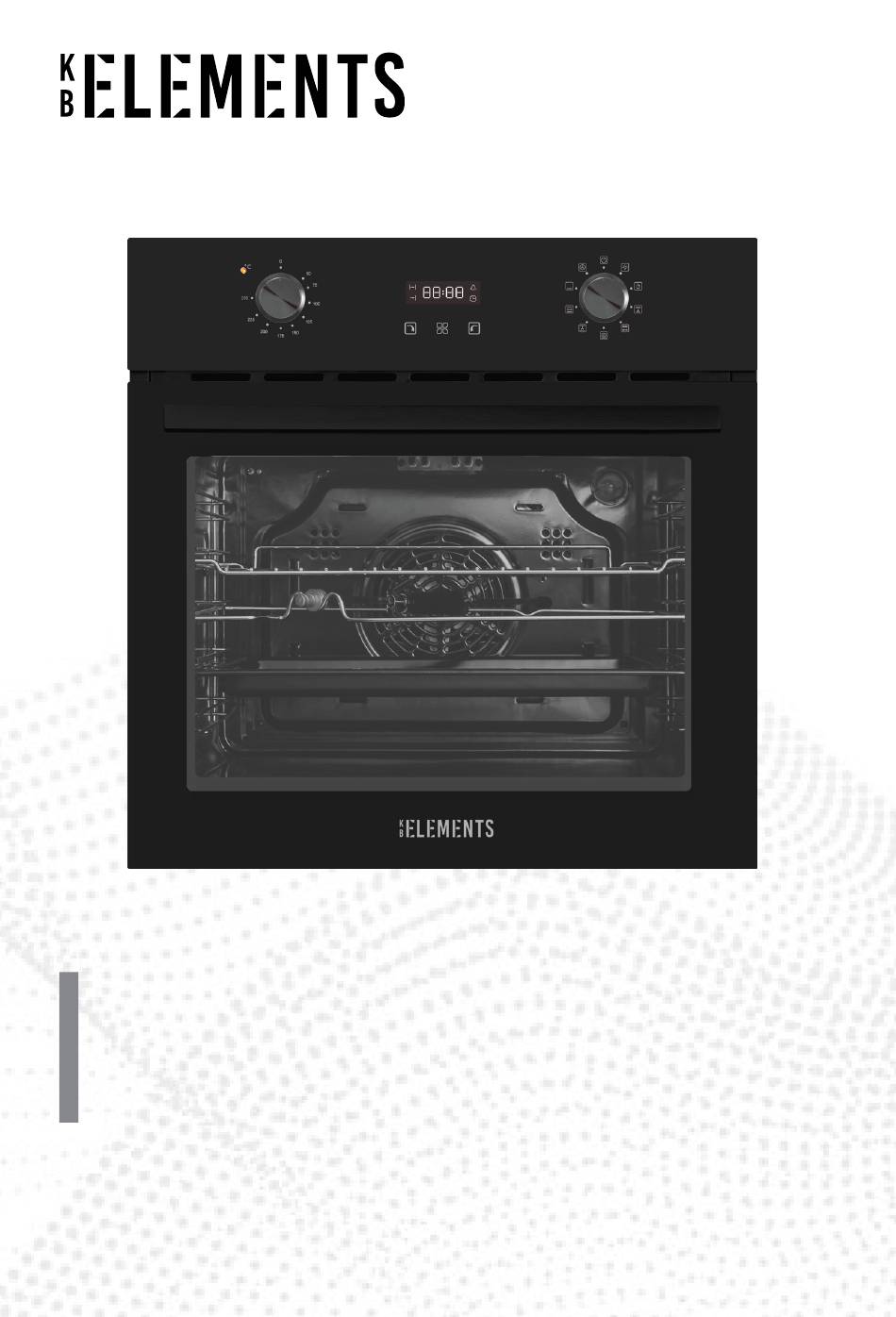

Page 1 Eingebauter elektrischer Ofen ELK70EV1 BENUTZERHANDBUCH Bitte lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
Page 2 In h a lt 1. Wichtige Sicherheitshinweise..............2. Technische Spezifikationen..............3. Vorsichtsm aßnahm en für den Gebrauch..........4. Vorsichtsm aßnahm en für den ersten Gebrauch........ 5. Geräteteile und B edienung..............A. Ofenkom ponenten................. B . Zubehörhandbuch................. 6. Geräteteile und B edienungsanleitung..........A.
Page 3 1. W ICH TIGE SICH ER H EITSH IN W EISE • Stellen Sie vor der Verwendung sicher, dass der Ofen ordnungsgem äß gem äß den nationalen und örtlichen Sicherheitsvorschriften installiert ist und alle elektrischen Kom ponenten ordnungsgem äß eingerichtet sind. •...
Page 4 2. TECH N ISCH E SP EZIFIK ATIO N EN ELK70EV1 M odell Eingang Wechselstrom N ennleistung Oberes Außenring- 230 V Wärm erohr 2800W 1000W Oberes inneres Heizungsrohr 1200W Unteres Heizrohr 1000W Hinteres Heizrohr 1800W 50/60 Hz N ennfrequenz Produktgröße (B reite * Tiefe * Höhe) 59,5 cm x 56,5 cm x 59,5 cm Kapazität...
Page 5 4. VO R SICH TSM ASSN AH M EN FÜ R DEN ER STEN GEB R AU CH En t fer n en von Ver pa ck u n gs - u n d P ols t er m a t er ia lien B itte entfernen Sie vor dem ersten Gebrauch alle Verpackungsm aterialien wie abgebildet.
Page 6 5. GER ÄTETEILE U N D B ETR IEB A. O fen k om pon en t en B edien f eld O f en la m pe Abn eh m ba r er K leider bü gel Abnehmbarer Einlegerost B ew er t u n gs et ik et t O fen t ü...
Page 7 Dr eh s pieß Das Rotisserie-Set um fasst einen Spieß, zwei Zinken, einen abnehm baren Griff und eine Halterung. Stellen Sie es auf die dritte Einschubebene von unten. Zur Verwendung stecken Sie den Spieß in das dafür vorgesehene Loch an der Rückwand des B ackofeninnenraum s und stellen Sie das B ackblech auf die erste Ebene.
Page 8 B . Fu n k t ion s bes ch r eibu n g Der Elektrobackofen bietet m ehrere Kochfunktionen, die Ihnen dabei helfen, perfekte Ergebnisse zu erzielen. Hier ist jeweils ein kurzer Überblick: Sy m bole B edien u n gs a n leit u n g Lampe Die Lampe beleuchtet den Garraum, sodass Sie den Kochvorgang überwachen können, ohne die Ofentür zu ö...
Page 9 C. K och t r ick s Zw eit e Seit e Gew ich t Tem per a t u r Fu n k t ion Er s t e Seit e Zu beh ör t eil Es s en Eben e Ein s t ellu n g (Zeit /M in u t en )
Page 10 7. N U TZU N GSM ETH O DE A. K och vor s ch lä ge u n d An w eis u n gen Allgem ein e Vor s ch lä ge Heizen Sie den B ackofen im m er vor, bevor Sie Speisen hineingeben. Verm eiden Sie es, die Tem peratur zu erhöhen, um das Garen zu beschleunigen, da dies zu ungleichm äßig gegarten Speisen führen kann.
Page 11 K och zeit ein s t ellen Erm öglicht es Ihnen, eine Kochzeit festzulegen, nach der der Ofen autom atisch ausschaltet. Einstellbereich der Kochzeit: 0 < T < 10 Stunden; Drücken Sie die Taste , bis auf dem B ildschirm B linken zu sehen ist, und stellen Sie dann die Kochzeit ein.
Page 12 Ein s t ellen der K in der s ich er u n g (Ta s t en s per r e) Ihr Gerät ist m it einer Kindersicherung ausgestattet, um zu verhindern, dass Kinder versehentlich Einstellungen ändern oder Unfälle verursachen Wenn Sie die Tastensperre aktivieren, werden alle B edientasten deaktiviert.
Page 13 C. En t fer n en Sie die Ein s ch u bges t elle Das Entfernen der Einschubroste und ihrer Aufhänger erleichtert die Reinigung der Seitenwände des B ackofens. N ot iz:Dieser Vorgang sollte sorgfältig von Hand durchgeführt werden, um eine B eschädigung des Zahnschm elzes zu verm eiden.
Page 14 E. Au s t a u s ch der Sen s or s on de Der Ofen verwendet eine m echanische physikalische Sonde. Versuchen Sie nicht, es ohne Genehm igung auszutauschen. Wenn die Sensorsonde eine abnorm ale Tem peraturm essung aufweist, wenden Sie sich bitte an die nächstgelegene KB ELEM EN TS- Verkaufsstelle.
Page 15 Gr oß br it a n n ien u n d Au s t r a lien : Schließen Sie den B ackofen nicht m it einem 13-A-Stecker an und schützen Sie ihn nicht m it einer 13-A-Sicherung. Es m uss m it einer Sicherung m it einer N ennleistung von 16 A oder höher geschützt werden.
Page 16 K on vex e In s t a lla t ion Für eine optim ale Küchenintegration installieren Sie den B ackofen in einem 600 m m breiten Standardschrank. Dies sorgt für ein glattes, nahtloses Erscheinungsbild, da der Ofen an der Schrankfront ausgerichtet ist. Alternativ kann der Ofen konvex eingebaut werden, sodass er leicht über die Schrankfront hinausragt, um eine einzigartige Ästhetik zu schaffen.
Page 17 B ef es t igen Sie den O f en a m Sch r a n k N ot iz • Ö f f n en Sie die B a ck ofen t ü r , ü ber pr ü fen Sie den Seit en r os t des B a ck of en s u n d bes t im m en Sie da s B efes t igu n gs loch .
Page 18 w w w .k belem en t s .de...
Page 19 Built-in Electrical Oven ELK70EV1 USER MANUAL Please read this manual carefully and retain for future references.
Page 20: Table Of Contents
Contents 1. Important Safety Instructions…..............2. Technical Speciﬁcations................3. Precautions for Use..................4. Precautions for Initial Use................5. Appliance Parts and Operation............... A. Oven Components..................B. Accessories Guide..................6. Appliance Parts and Operation Guide........... A. Control Panel....................B. Function Description..................C.
Page 21: Important Safety Instructions
• To prevent electric shock or ﬁre hazards, do not damage, modify, expose to high temperatures, twist, hang, or pull the power cord too hard. • If the power cord is damaged, please contact nearest KB ELEMENTS point of sales for replacement.
Page 22: Technical Specifications
2. TECHNICAL SPECIFICATIONS Model ELK70EV1 Input AC 230V Rated Power 2800W Upper Outer Ring Heat Pipe 1000W Upper inner heating pipe 1200W 1000W Lower heating tube Rear heating tube 1800W Rated frequency 50/60HZ Product size(width * depth * height) 59.5cm X 56.5cm X 59.5cm Capacity 3.
Page 23: Precautions For Initial Use
4. PRECAUTIONS FOR INTIAL USE Removing Packaging and Cushioning Materials Before initial use, please remove all packaging materials as illustrated. Important Notice: Attention: Prioritize the removal of all packaging materials inside the oven to ensure safe and efﬁcient operation. This step is crucial for optimal performance. When using the oven for the ﬁrst time, you may notice slight smoking and odor, which is normal during initial heating.
Page 24: Appliance Parts And Operation
5. APPLIANCE PARTS AND OPERATION A. Oven Components Control Panel Oven Lamp Removable Hanger Rating Label Oven Door B. Accessories Guide: Before Use: Handling Oven Accessories Properly For optimal performance and durability, follow these guidelines for accessory handling: 1. Clean all Accessories Before Initial Use Clean both the accessories and the oven using a soft cloth and a neutral detergent.
Page 25: Appliance Parts And Operation Guide
Rotisserie Spit The rotisserie set includes a spit, two prongs, a removable handle, and a cradle. Place it on the third shelf from the bottom. To use, insert the spit into the designated hole at the rear wall of the oven's interior, and place the baking tray on the ﬁrst level. Screw Assembly All necessary screws are included for assembly.
Page 26: Function Description
B. Function Description The electrical oven offers several cooking functions to help you achieve perfect results. Here's a brief overview of each: Icons Function Description Lamp The lamp illuminates the cooking area, allowing you to monitor the cooking process without opening the oven door.
Page 27: Cooking Knacks
C. Cooking Knacks Function Second Side Weight Temperature First Side Accessory Level Food Setting (Time/ minutes) (kg) in C (Time/ minutes) Biscuit Baking Tray 10-15 15-20 Grate Sandwich Swiss Roll 10-18 Baking Tray Small Cake 0.3-0.4 20-25 Baking Tray Baking Tray Small Cake 0.3-0.4 20-25...
Page 28: Usage Method
7. USAGE METHOD A.Cooking Suggestions and Instructions General Suggestions Always preheat the oven before adding food. Avoid increasing the temperature to speed up cooking, as it may result in unevenly cooked food. For multi-layer cooking, use the Conventional + Fan function for consistent results. Place cookware in the center of the grill or tray for optimal performance.
Page 29: Automatic Programmer Setting
Cooking Time Setting Allows you to set a cooking time, after which the oven will automatically turn off. Cooking time adjustment range: 0 < T < 10 hours; Press the button until you see ﬂashes on the screen, then set the cooking time. •...
Page 30: Cleaning And Maintenance
Setting the child-proof lock (key lock) Your appliance is equipped with a child lock to prevent any accident or settings from being changed by children. When you activate the key lock, all control keys will be disabled. • To activate the key lock, press and hold the keys for 3 seconds until the is displayed.
Page 31: Remove The Slide-In Racks
C. Remove the Slide-in Racks Removing the slide-in racks and their hangers facilitates cleaning the side walls of the oven. Note: This process should be done carefully by hand to avoid damaging the enamel. • Remove all accessories such as the grate and baking tray from the oven. •...
Page 32: Sensor Probe Replacement
E. Sensor Probe Replacement The oven uses a mechanical physical probe. Do not attempt to replace it without authorization. If the sensor probe exhibits abnormal temperature sensing, please contact nearest KB ELEMENTS point of sales. 9. INSTALLATION INSTRUCTIONS Electrical Connectors...
Page 33 Great Britain and Australia: Do not connect the oven using a 13 A plug or protect it with a 13 A fuse. It must be protected using a fuse that is rated 16 A or higher. It must be disconnected from the power supply during all installation works.
Page 34 Convex Installation For optimal kitchen integration, install the oven in a standard 600 mm wide cabinet. This ensures a smooth, seamless appearance as the oven aligns with the cabinet front. Alternatively, the oven can be installed in a convex manner, slightly protruding from the cabinet front to create a unique aesthetic.
Page 35 Fix Oven to Cabinet Note • Open the oven door, check the side rack of the oven and determine the ﬁxing hole.
Page 36 www.kbelements.de PN.:K407080339...
