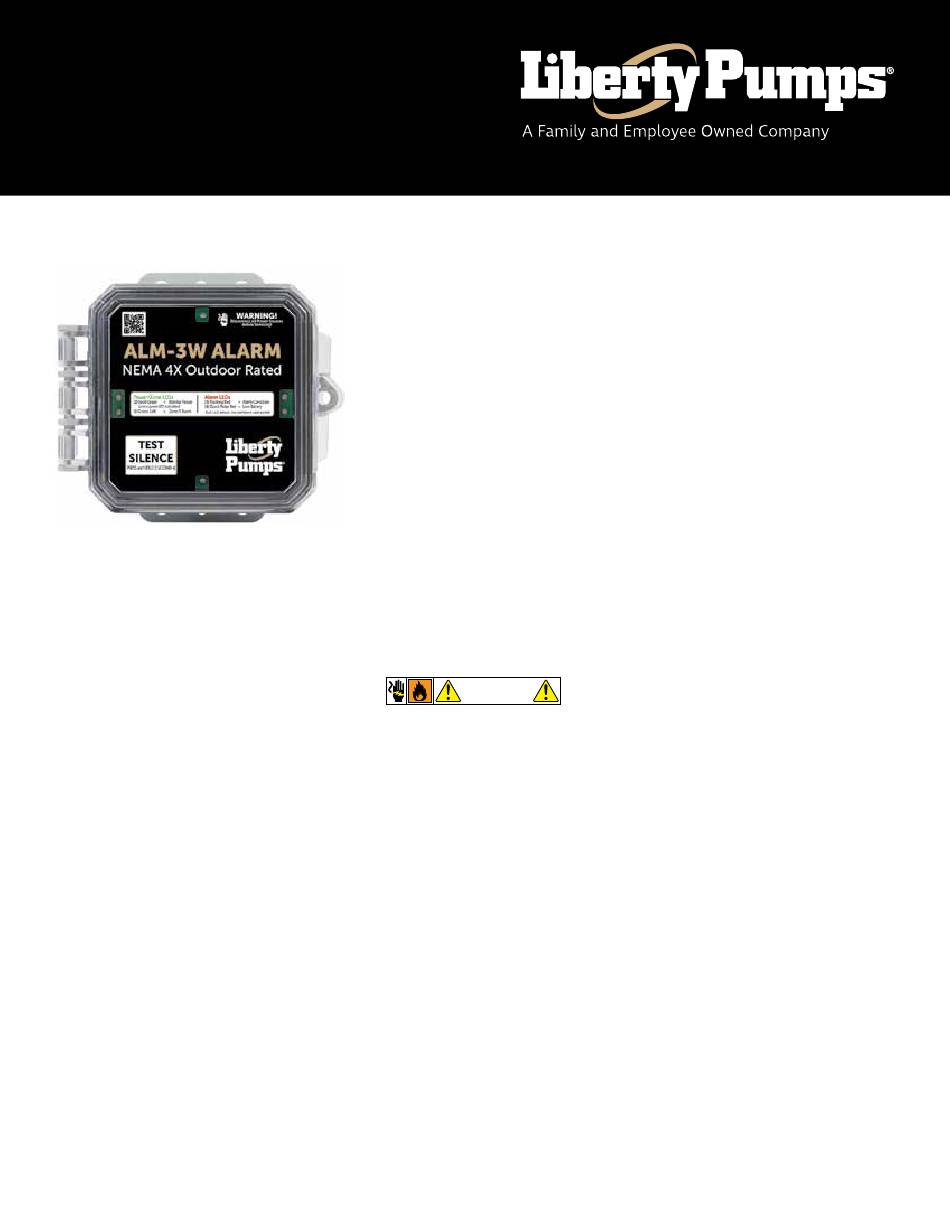

ALM-3W Alarm
1-Zone | NEMA 4X Outdoor Rated
Operation, Maintenance and Installation Manual
Introduction
Safety Guidelines
Before proceeding with the installation or operation of the product, make sure to read all instructions thoroughly, as well
as complying with all federal, state and local codes, regulations and practices. The product must be installed by qualified
personnel familiar with all applicable local electrical and mechanical codes. Refer to the National Electric Code (NFPA 70).
Failure to properly install and test this product can result in personal injury or equipment malfunction.
1.
DISCONNECT POWER when installing or servicing the product. Failure to disconnect all power sources could result in
serious injury or death.
2. NEVER enter a flooded space without proper Personal Protective Equipment (PPE). Always wear dielectric rubber boots
and other applicable protective equipment when water is on the ground or floor and you must service an energized
pump, alarm system, or product.
3. DO NOT enter the water if the water level is higher than that of the protection your PPE offers or if your PPE is not
watertight.
4.
DO NOT use this product with or near flammable liquids.
5.
DO NOT install this product in locations classified as hazardous or in explosive atmospheres as defined by any applicable
electrical safety code.
7000 Apple Tree Avenue, Bergen, NY 14416 | Phone: (800) 543-2550 | Fax: (585) 494-1839 | www.LibertyPumps.com
SPECIFICATIONS
Primary Power
Auxiliary Contacts
120VAC, 50/60 Hz
120VAC, 0.3A maximum
24VDC, 0.5A maximum
Secondary Power
Normally Open; Single
9-10VDC, 200mA
Pole, Single Throw
Watts
LEDs
3.0 Watts
Green (power and zone
indicator)
Field Connection
Red (alarm)
Sensor
Buzzer
9-10VDC, 1mA minimum
5-30VDC, 95 dB @
(signaling device)
2-feet
Control
Transformer
120VAC, 2.4VA
WARNING
75300A0 revA
Battery Backup
Lithium 9VDC battery
(not included)
Enclosure
Thermoplastic
4 x 4 x 3 (inches)
Type 4X, Outdoor
Lockable Latch
Certifications
CSA (US and Canada)
Warranty
Three-year limited
warranty
EN | 1
Advertisement
Table of Contents
Related Manuals for Liberty Pumps ALM-3W
Summary of Contents for Liberty Pumps ALM-3W
- Page 1 ALM-3W Alarm 1-Zone | NEMA 4X Outdoor Rated Operation, Maintenance and Installation Manual 75300A0 revA Introduction SPECIFICATIONS Primary Power Auxiliary Contacts Battery Backup 120VAC, 50/60 Hz 120VAC, 0.3A maximum Lithium 9VDC battery 24VDC, 0.5A maximum (not included) Secondary Power Normally Open; Single...
-
Page 2: Description Of Operation
Operation, Maintenance and Installation Manual Description of Operation The ALM-3W 1-Zone NEMA 4X Outdoor Rated alarm panel with included auxiliary contacts is powered by 120VAC with conduit connections (required). When powered, the green LEDs (bottom/middle) will illuminate (solid) to indicate the alarm is powered and the included two-level press-and-hold feature can disable LEDs (see factory settings, page ... - Page 3 ALM-3W Alarm | 1-Zone, NEMA 4X Outdoor Rated Operation, Maintenance and Installation Manual Installation | Alarm Panel (Fig. 4) Prior to mounting the alarm panel, install the conduit connections required per application. Open cover prior to step 2. 2. Determine the center hole locations, mark and drill out on the bottom of the enclosure, separated by approximately two-inches.
- Page 4 ALM-3W Alarm | 1-Zone, NEMA 4X Outdoor Rated Operation, Maintenance and Installation Manual Wiring | Alarm Panel Terminal Block and Wago Connectors The wiring diagram (Fig. 6) shows eight terminals on the circuit board that consists of four pairs of connections. Starting from the top, terminals are included for: incoming power, alarm buzzer, auxiliary contacts, and (Fig.
- Page 5 ALM-3W Alarm | 1-Zone, NEMA 4X Outdoor Rated Operation, Maintenance and Installation Manual Installation | Alarm Float Switch If desired to use a control float switch for high or low liquid level alarm (Fig. 7) indication, follow the steps on page 5 and page 6 for installation and wiring information.
- Page 6 ALM-3W Alarm | 1-Zone, NEMA 4X Outdoor Rated Operation, Maintenance and Installation Manual Wiring | Alarm Float Switch The alarm float switch is field wired to the alarm panel terminals (Fig. 9) (Fig 9) listed below and shown in the diagram.
- Page 7 ALM-3W Alarm | 1-Zone, NEMA 4X Outdoor Rated Operation, Maintenance and Installation Manual Testing | Alarm Float Switch Make sure all steps of the installation process are completed and there is (Fig. 11) power to the product. When powered, the green LEDs should illuminate.
- Page 8 Factory Settings and Functions The ALM-3W 1-Zone Outdoor 4X alarm panel comes standard from the factory with the settings listed in this section. Review the operation and settings information below, reference when required to disable LEDs or for troubleshooting purposes.
-
Page 9: Especificaciones
Alarma ALM-3W 1-Zone | NEMA 4X clasificado para exteriores Una Compañía de Familia y sus Empleados Manual de operación, mantenimiento e instalación 75300A0 revA Introducción ESPECIFICACIONES Energía primaria Contactos Batería de reserva auxiliares 120 V CA, 50/60 Hz Batería de litio de 9 VCC (no incluido) 120 VCA, 0,3A máximo... -
Page 10: Descripción De La Operación
Descripción de la operación El panel de alarma ALM-3W NEMA 4X de 1 zona con clasificación para exteriores con contactos auxiliares incluidos funciona con 120 VCA con conexiones de conducto (obligatorio). Cuando se encienden, los LED verdes (abajo / medio) se iluminarán (fijos) para indicar que la alarma está... - Page 11 Alarma ALM-3W | 1-Zone, NEMA 4X clasificado para exteriores Manual de operación, mantenimiento e instalación (Fig. 1) (Fig. 2) (Fig. 3) Instalación: Panel de alarma (Fig. 4) Antes de montar el panel de alarma, instale las conexiones de conducto necesarias para cada aplicación. Abra la cubierta antes del paso 2.
- Page 12 Alarma ALM-3W | 1-Zone, NEMA 4X clasificado para exteriores Manual de operación, mantenimiento e instalación Cableado: bloque de terminales del panel de alarma y conectores Wago El diagrama de cableado (Fig. 6) muestra ocho terminales en la placa de circuito que consta de cuatro pares de conexiones. Comenzando desde la parte superior, se incluyen terminales para: alimentación entrante,...
- Page 13 Alarma ALM-3W | 1-Zone, NEMA 4X clasificado para exteriores Manual de operación, mantenimiento e instalación Instalación: Interruptor de flotador de alarma Si desea utilizar un interruptor de flotador de control para la indicación (Fig. 7) de alarma de nivel de líquido alto o bajo, siga los pasos de la página 13 y la página ...
- Page 14 Alarma ALM-3W | 1-Zone, NEMA 4X clasificado para exteriores Manual de operación, mantenimiento e instalación Cableado: interruptor de flotador de alarma (Fig. 9) El interruptor de flotador de alarma está conectado en campo a los terminales del panel de alarma (Fig. 9) enumerados a continuación y se muestran en el diagrama.
- Page 15 Alarma ALM-3W | 1-Zone, NEMA 4X clasificado para exteriores Manual de operación, mantenimiento e instalación Pruebas: Interruptor de flotador de alarma Asegúrese de que todos los pasos del proceso de instalación se (Fig. 11) hayan completado y que haya alimentación en el producto. Cuando se encienden, los LED verdes deben iluminarse.
- Page 16 Configuración y funciones de fábrica El panel de alarma exterior ALM-3W de 1 zona viene de serie de fábrica con los ajustes enumerados en esta sección. Revise la información de funcionamiento y configuración a continuación, consulte cuando sea necesario para deshabilitar los LED o para solucionar problemas.
-
Page 17: Caractéristiques
Alarme ALM-3W 1-Zone | NEMA 4X Classé pour l’extérieur Une entreprise familiale avec participation des employés Manuel d’utilisation, d’entretien et d’installation 75300A0 revA Introduction CARACTÉRISTIQUES 24 V cc, 0,5 A maximum Boîtier Puissance primaire Normalement Thermoplastique 120 V ca, 50/60 Hz ouvert;... - Page 18 Description de l’opération Le panneau d’alarme extérieur ALM-3W 1 zone NEMA 4X avec contacts auxiliaires inclus est alimenté par 120 V ca avec des connexions de conduit (obligatoire). Lorsqu’il est alimenté, les DEL verts (bas / milieu) s’allument (fixes) pour indiquer que l’alarme est alimentée et la fonction de pression et de maintien à...
- Page 19 Alarme ALM-3W | 1-Zone, NEMA 4X Classé pour l’extérieur Manuel d’utilisation, d’entretien et d’installation (Fig. 1) (Fig. 2) (Fig. 3) Installation : Panneau d’alarme (Fig. 4) Avant de monter le panneau d’alarme, installez les connexions de conduit requises par application. Ouvrez le capot avant l’étape 2.
- Page 20 Alarme ALM-3W | 1-Zone, NEMA 4X Classé pour l’extérieur Manuel d’utilisation, d’entretien et d’installation Câblage : bornier du panneau d’alarme et connecteurs Wago Le schéma de câblage (Fig. 6) montre huit bornes sur la carte de circuit imprimé qui se compose de quatre paires de connexions. À partir du haut, des bornes sont incluses pour : puissance entrante, avertisseur (Fig.
- Page 21 Alarme ALM-3W | 1-Zone, NEMA 4X Classé pour l’extérieur Manuel d’utilisation, d’entretien et d’installation Installation : Interrupteur à flotteur d’alarme (Fig. 7) Si vous souhaitez utiliser un interrupteur à flotteur de commande pour l’indication d’une alarme de niveau de liquide élevé ou faible, suivez les étapes des page ...
- Page 22 Alarme ALM-3W | 1-Zone, NEMA 4X Classé pour l’extérieur Manuel d’utilisation, d’entretien et d’installation Câblage : interrupteur à flotteur d’alarme (Fig. 9) L’interrupteur à flotteur d’alarme est câblé sur le terrain aux bornes du panneau d’alarme (Fig 9) énumérées ci-dessous et illustrées dans le diagramme.
- Page 23 Alarme ALM-3W | 1-Zone, NEMA 4X Classé pour l’extérieur Manuel d’utilisation, d’entretien et d’installation Test : Interrupteur à flotteur d’alarme (Fig. 11) Assurez-vous que toutes les étapes du processus d’installation sont terminées et que le produit est alimenté. Lorsqu’ils sont alimentés, les DEL verts doivent s’allumer.
- Page 24 Manuel d’utilisation, d’entretien et d’installation Paramètres et fonctions d’usine Le panneau d’alarme extérieur ALM-3W 1 zone est livré en standard en usine avec les paramètres répertoriés dans cette section. Passez en revue les informations de fonctionnement et de paramètres ci-dessous, référencez-vous si nécessaire pour désactiver les DEL ou à...
