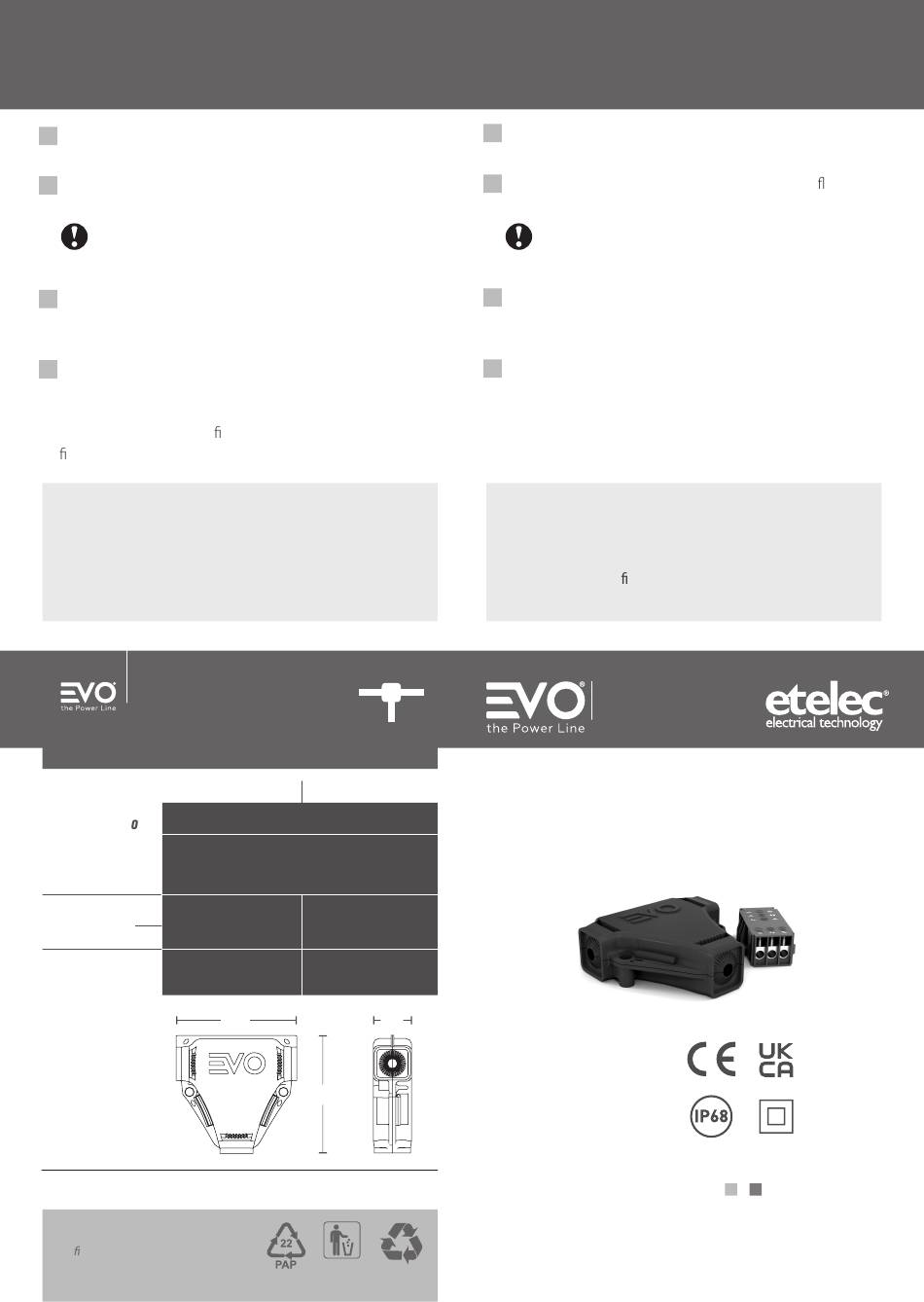

etelec EVO 01D Installation Instructions

ISTRUZIONI DI MONTAGGIO
(vedi illustrazioni sul retro)
1. Sguainare i cavi da giuntare per 18 mm e rimuovere l'isolante
sulle fasi mettendo a nudo i conduttori per 8 mm.
2. Allentare le viti del connettore con un giravite a taglio ed inserire
i conduttori nelle sedi.
Rispettare la corrispondenza delle polarità come
indicato sul connettore.
Serrare tutte le viti del connettore.
3. Immergere la connessione nel gel posizionando il connettore
al centro del guscio stesso, esercitando una pressione in
corrispondenza delle paratie fratturabili.
4. Chiudere a scatto l'involucro.
Il dispositivo di connessione è pronto per la messa in servizio
della linea.
Il dispositivo può essere ssato a muro per mezzo dei fori di
ssaggio sul guscio (tasselli e viti non inclusi).
Le informazioni contenute nelle presenti istruzioni di installazione
sono intese ad utilizzo esclusivo degli installatori istruiti alla
realizzazione degli impianti elettrici e mirano a descrivere il metodo
corretto per l'installazione di questo prodotto.È responsabilità
dell'utilizzatore determinare l'idoneità del metodo di installazione
rispetto alle condizioni reali sul campo.
01D
BRANCH CONNECTING DEVICE
DISPOSITIVO DI CONNESSIONE IN DERIVAZIONE
main / passante
cable
U /U
type /
type H05RN-F | H05RR-F | H05VV-F
tipo
di cavo
tipo
r.
cross-section
3 × 1 - 2,5 mm
sezione
f.
diameter
6 – 8 mm
diametro
dimensions
[mm]
dimensioni
[mm]
ETELEC ITALIA S.p.A.
Via D. de Roberto, 40 - 80143 Napoli Italia - Tel. +39 081 5846610
Check your local waste regulations
Veri ca le disposizioni del tuo Comune
branch / derivato
300/500 V
FS18OR18 | FROR
3 × 1 - 2,5 mm
2
6 – 8 mm
73 23
73
PAPER / CARTA
INSTALLATION INSTRUCTIONS
(see illustrations overleaf)
1. Remove the external sheath of the cables to be jointed for
18 mm and remove the insulation on each core for 8 mm.
2. Loosen the screws of the connector with a at-blade
screwdriver and place the wires into seats.
Respect polarity matching as marked
on connector.
Tighten all connector screws.
3. Immerse the jointing in the gel, placing the terminal block
centered inside device enclosure, exerting a slight pressure on
cables by thumbs in correspondence with the breakable walls.
4. Snap-close the enclosure.
The device is ready to put line into service.
Fixing holes on the shell allow wall-mounting of the device
(plug and screws not included).
The information contained in these instructions is for use only by
installers trained to make electrical power installations and is intended
to describe the correct method for installing this product.
It is user's responsibility to determine the suitability of the installation
method in actual user eld conditions.
branch connecting device
Dispositivo di connessione in derivazione
ad isolamento in gel
2
450 V 24 A
EN 60998-1
EN 60998-2-1
IP68
EN 60529
EN 60695-2-11
CEI 20-37/2-1
CEI 20-37/4
01D
Gel-insulated
MADE IN ITALY
