Summary of Contents for Hifonics ZEUS POWER ZXR800/4E

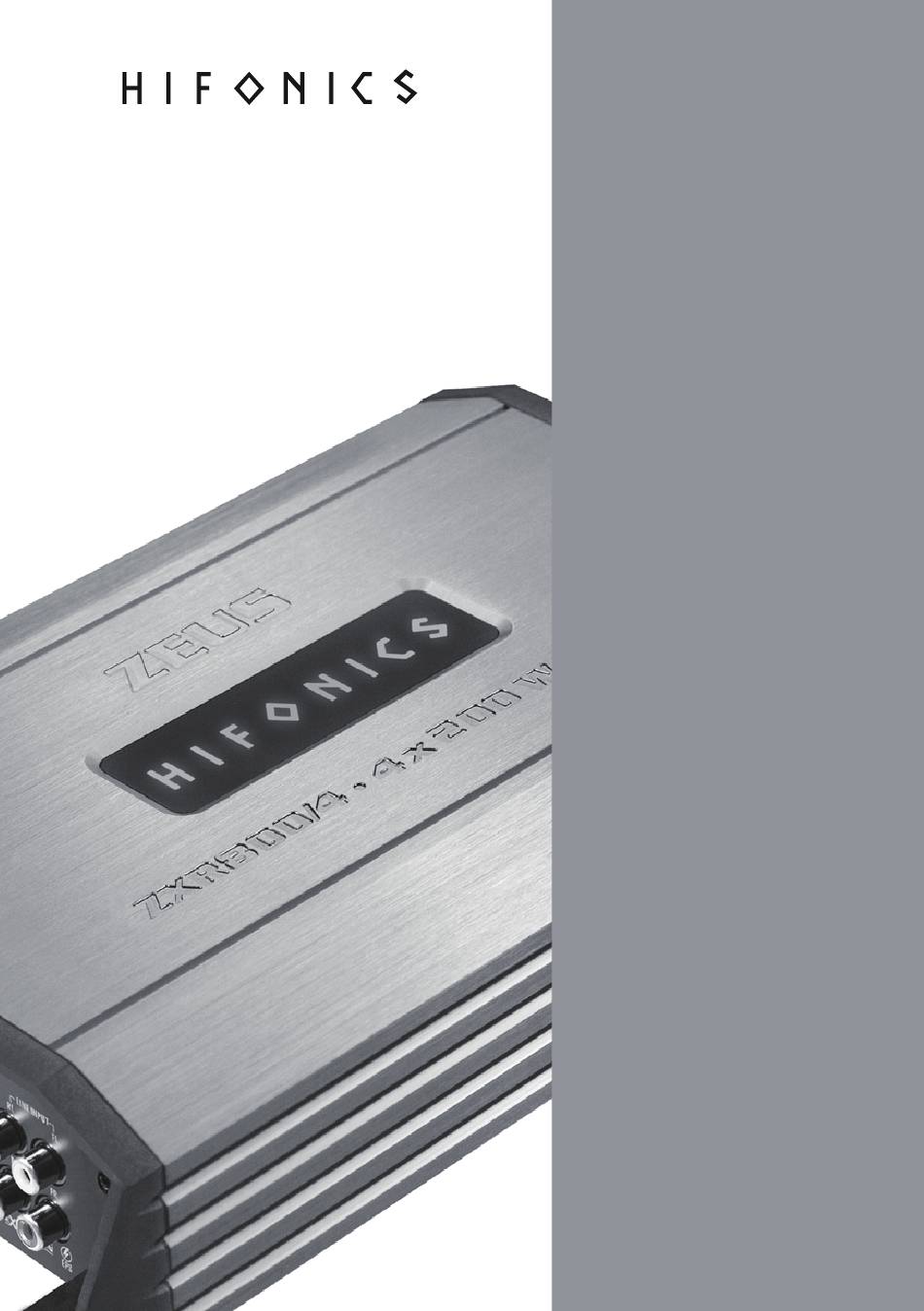

- Page 1 BEDIENUNGSANLEITUNG ZEUS USER’S MANUAL VERS. 1.0 POWER DIGITAL CLASS D 4-CHANNEL AMPLIFIER ZXR800/4E...
- Page 2 DEUTSCH SICHERHEITSHINWEISE DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen. BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län- gere Zeit in Anspruch nehmen.
-
Page 3: Entsorgung/ Recycling
DEUTSCH SICHERHEITSHINWEISE BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR- ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraftstoffleitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu beschädigen, zu berühren oder zu blockieren. -
Page 4: Technische Daten
DEUTSCH TECHNISCHE DATEN Modellbezeichnung ZXR800/4E Kanäle Schaltung Digital Class D AUSGANGSLEISTUNG RMS Watt @ 4 Ohm 4 x 120 Watt @ 2 Ohm 4 x 200 Watt @ 4 Ohm gebrückt 2 x 400 Lautsprecherimpedanz 2 - 8 Ohm Dämpfungsfaktor >... -
Page 5: Mechanische Installation
DEUTSCH MECHANISCHE INSTALLATION • Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden. • Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrah- lenden Teilen oder elektronischen Steuerungen des Fahrzeugs. -
Page 6: Elektrische Anschlüsse
DEUTSCH LINE INPUT HIGH LEVEL INPUT FRONT PROTECT AUTO TURN-ON INPUT MODE FREQ. LEVEL INPUT X-OVER MODE ELEKTRISCHE ANSCHLÜSSE FULL 50 Hz 5 kHz POWER VOR DEM ANSCHLIESSEN FULL Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach- 0 dB 12 dB 50 Hz... - Page 7 DEUTSCH ELEKTRISCHE ANSCHLÜSSE FUSES Steckplatz für die Gerätesicherungen (2 x 40 A). Tauschen Sie eine defekte Sicherungen nur gegen eine neue Sicherung aus, die gleichen Typs ist und den gleichen Sicherungswert besitzt. ZUSÄTZLICHE KABELSICHERUNG (NICHT IM LIEFERUMFANG ENTHALTEN) Installieren Sie eine zusätzliche Sicherung für das Stromkabel in der Nähe der Batterie. Der Abstand zwischen Sicherung und Batterie sollte nicht mehr als 30 cm betragen.
-
Page 8: Auto Turn-On
DEUTSCH FUNKTIONSBESCHREIBUNG 10 11 12 HIGH LEVEL INPUT LINE INPUT FRONT PROTECT AUTO TURN-ON INPUT MODE FREQ. X-OVER MODE LEVEL INPUT FULL 50 Hz 5 kHz POWER FULL 0 dB 12 dB 50 Hz 5 kHz BASS BOOST FREQ. X-OVER MODE LEVEL INPUT REAR ZXR 800/4E... - Page 9 DEUTSCH FUNKTIONSBESCHREIBUNG LEVEL INPUT (FRONT & REAR) Dieser Regler bestimmt die Eingangsempfindlichkeit am jeweiligen Kanalpaar. Drehen Sie den Regler LEVEL INPUT gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Autoradios auf 80% – 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LE- VEL INPUT im Uhrzeigersinn, bis Sie leichte Verzerrungen hören.
- Page 10 DEUTSCH ANWENDUNGSBEISPIELE FULL oder HP LINE INPUT FRONT HIGH LEVEL INPUT PROTECT AUTO TURN-ON INPUT MODE FREQ. X-OVER MODE LEVEL INPUT FULL 50 Hz 5 kHz POWER FULL HIGH LEVEL INPUT LINE INPUT FRONT 0 dB 12 dB 50 Hz 5 kHz BASS BOOST FREQ.
- Page 11 DEUTSCH ANWENDUNGSBEISPIELE FULL oder HP LINE INPUT FRONT HIGH LEVEL INPUT PROTECT AUTO TURN-ON INPUT MODE FREQ. X-OVER MODE LEVEL INPUT FULL 50 Hz 5 kHz POWER FULL HIGH LEVEL INPUT LINE INPUT FRONT 0 dB 12 dB 50 Hz 5 kHz BASS BOOST FREQ.
-
Page 12: Fehlerbehebung
DEUTSCH FEHLERBEHEBUNG ACHTUNG Sämtliche Hinweise dieser Fehlerbehebung beziehen sich auf das gesamte Soundsystem und deren Einzelkomponenten. Unter Umständen entspricht die Ausstattung Ihres Geräts nicht den in den Hinweisen beschriebenen Funktionen. Überspringen Sie dann diesen Punkt und machen mit dem nächsten weiter. KEINE FUNKTION / DIE POWER LED LEUCHTET NICHT Überprüfen Sie zuerst die Sicherung des verlegten Stromkabels an der Fahrzeugbatterie Die Sicherung ist defekt... - Page 13 DEUTSCH FEHLERBEHEBUNG DIE POWER LED LEUCHTET, ABER ES KOMMT KEIN TON AUS DEN LAUTSPRECHERN Überprüfen Sie folgende Schritte: Niederpegelmodus: Sind die RCA/Cinchkabel am Radio/Steuergerät und am Verstärker korrekt angeschlossen? • Die RCA/Cinchkabel sind korrekt angeschlossen. Es könnte ein RCA/Cinchkabel defekt sein. Überprüfen Sie die Funktion der RCA/Cinchkabel an einem anderen Audiogerät.
- Page 14 DEUTSCH FEHLERBEHEBUNG VERZERRUNGEN ODER ZISCHGERÄUSCHE SIND AUS DEN LAUTSPRECHERN ZU HÖREN Überprüfen Sie folgende Schritte: Ist ein Eingangspegelregler am Verstärker zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören. Ist der Bass Boost (Bassanhebung) am Verstärker zu hoch eingestellt? Drehen Sie den Regler langsam zurück, bis ein sauberes Audiosignal zu hören.
- Page 15 DEUTSCH FEHLERBEHEBUNG VERSTÄRKER AKTIVIERT DIE SCHUTZSCHALTUNG / DIE PROTECT LED LEUCHTET Überprüfen Sie folgende Schritte: Kurzschluss an den Lautsprecherkabeln • Klemmen Sie zunächst alle Lautsprecherkabel am Verstärker ab. Überprüfen Sie mit einem Multime- ter die ohmsche Impedanz jedes Lautsprechers, indem sie zwischen dessen Plus- und Minusleitung messen.
-
Page 16: Safety Instructions
ENGLISH SAFETY INSTRUCTIONS THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI- CAL SYSTEM OF A VEHICLE. Otherwise fire hazard, risk of injury and electric shock consists. PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING. - Page 17 ENGLISH SAFETY INSTRUCTIONS ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES. If you drill the mounting holes for the installation into the vehicle’s chassis, ensure by any means, not to damage, block or tangent the fuel pipe, the gas tank, other wires or electrical cables. DO NOT INSTALL AUDIO CABLES AND POWER SUPPLY WIRES TOGETHER.
-
Page 18: Technical Specifications
ENGLISH TECHNICAL SPECIFICATIONS Model ZXR800/4E Channels Circuit Digital Class D OUTPUT POWER RMS Watts @ 4 Ohms 4 x 120 Watts @ 2 Ohms 4 x 200 Watts @ 4 Ohms bridged 2 x 400 Loudspeaker Impedance 2 - 8 Ohms Damping Factor >... -
Page 19: Mechanical Installation
ENGLISH MECHANICAL INSTALLATION • Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like. • Ensure that the chosen location provides a sufficient air circulation for the amplifier. Do not mount the device into small sealed spaces without air circulation or near by heat dispersing parts or electrical parts of the vehicle. -
Page 20: Electrical Interconnection
ENGLISH LINE INPUT HIGH LEVEL INPUT FRONT PROTECT AUTO TURN-ON INPUT MODE FREQ. LEVEL INPUT X-OVER MODE ELECTRICAL INTERCONNECTION FULL 50 Hz 5 kHz POWER BEFORE CONNECTING FULL For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure 0 dB 12 dB 50 Hz... - Page 21 ENGLISH ELECTRICAL INTERCONNECTION FUSES Slot for device fuses (2 x 40 A). Only replace a defective fuse with a new fuse that is of the same type and has the same fuse rating. ADDITIONAL CABLE FUSE (NOT INCLUDED) Install an extra fuse (not included) for the +12V power cable near the battery to secure the power cable.
-
Page 22: Description Of Operation
ENGLISH DESCRIPTION OF OPERATION 10 11 12 HIGH LEVEL INPUT LINE INPUT FRONT PROTECT AUTO TURN-ON INPUT MODE FREQ. X-OVER MODE LEVEL INPUT FULL 50 Hz 5 kHz POWER FULL 0 dB 12 dB 50 Hz 5 kHz BASS BOOST FREQ. - Page 23 ENGLISH DESCRIPTION OF OPERATION LEVEL INPUT (FRONT & REAR) This controller determines the input sensitivity on the respective channel pair. Turn the LEVEL INPUT knob counterclockwise to the MIN position. Then turn the volume control on the car radio to 80% - 90% of the maximum volume.
-
Page 24: Application Examples
ENGLISH APPLICATION EXAMPLES FULL or HP LINE INPUT FRONT HIGH LEVEL INPUT PROTECT AUTO TURN-ON INPUT MODE FREQ. X-OVER MODE LEVEL INPUT FULL 50 Hz 5 kHz POWER FULL HIGH LEVEL INPUT LINE INPUT FRONT 0 dB 12 dB 50 Hz 5 kHz BASS BOOST FREQ. - Page 25 ENGLISH APPLICATION EXAMPLES FULL or HP LINE INPUT FRONT HIGH LEVEL INPUT PROTECT AUTO TURN-ON INPUT MODE FREQ. X-OVER MODE LEVEL INPUT FULL 50 Hz 5 kHz POWER FULL HIGH LEVEL INPUT LINE INPUT FRONT 0 dB 12 dB 50 Hz 5 kHz BASS BOOST FREQ.
-
Page 26: Troubleshooting
ENGLISH TROUBLE SHOOTING CAUTION All instructions in this trouble shooting refer to the entire sound system and its individual compo- nents. The features of your device may not match the functions described in the notes. Then skip this point and move on to the next one. NO FUNCTION / THE POWER LED IS NOT ILLUMINATED First check the fuse of the routed power cable on the vehicle battery The fuse is defective... - Page 27 ENGLISH TROUBLE SHOOTING THE POWER LED IS ON, BUT NO SOUND COMES FROM THE SPEAKERS Check the following steps: Low level mode: Are the RCA cables on the head unit and on the amplifier correctly connected? • The RCA cables are correctly connected. Then an RCA cables could be defective.
- Page 28 ENGLISH TROUBLE SHOOTING DISTORTION OR HISSING NOISE CAN BE HEARD FROM THE SPEAKERS Check the following steps: Is a input level controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal. Is the Bass Boost controller on the amplifier set too high? Slowly turn the controller back until you hear a clean audio signal.
- Page 29 ENGLISH TROUBLE SHOOTING AMPLIFIER ACTIVATES THE PROTECTIVE CIRCUIT / THE PROTECT LED LIGHTS UP Check the following steps: Short circuit on the speaker cables • First disconnect all speaker cables from the amplifier. Use a multimeter to check the ohmic impedance of each loudspeaker by measuring between its plus and minus lines.
- Page 30 NOTES...
- Page 31 NOTES...
- Page 32 ZEUS P OW ER Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de - www.hifonics.de © Audio Design GmbH, All Rights Reserved...
