Operator's Manual

20-VOLT BRUSHLESS PRUNING

SHEAR

Model No. HT14-401-003-06

WARNING: To reduce the risk of injury, the user must read and

understand the Operator's Manual before using this product.

Walmart Inc., Bentonville, AR 72716

Table of Contents

Need help?

Do you have a question about the HYPER TOUCH HT14-401-003-06 and is the answer not in the manual?

Questions and answers

Summary of Contents for Walmart HYPER TOUCH HT14-401-003-06

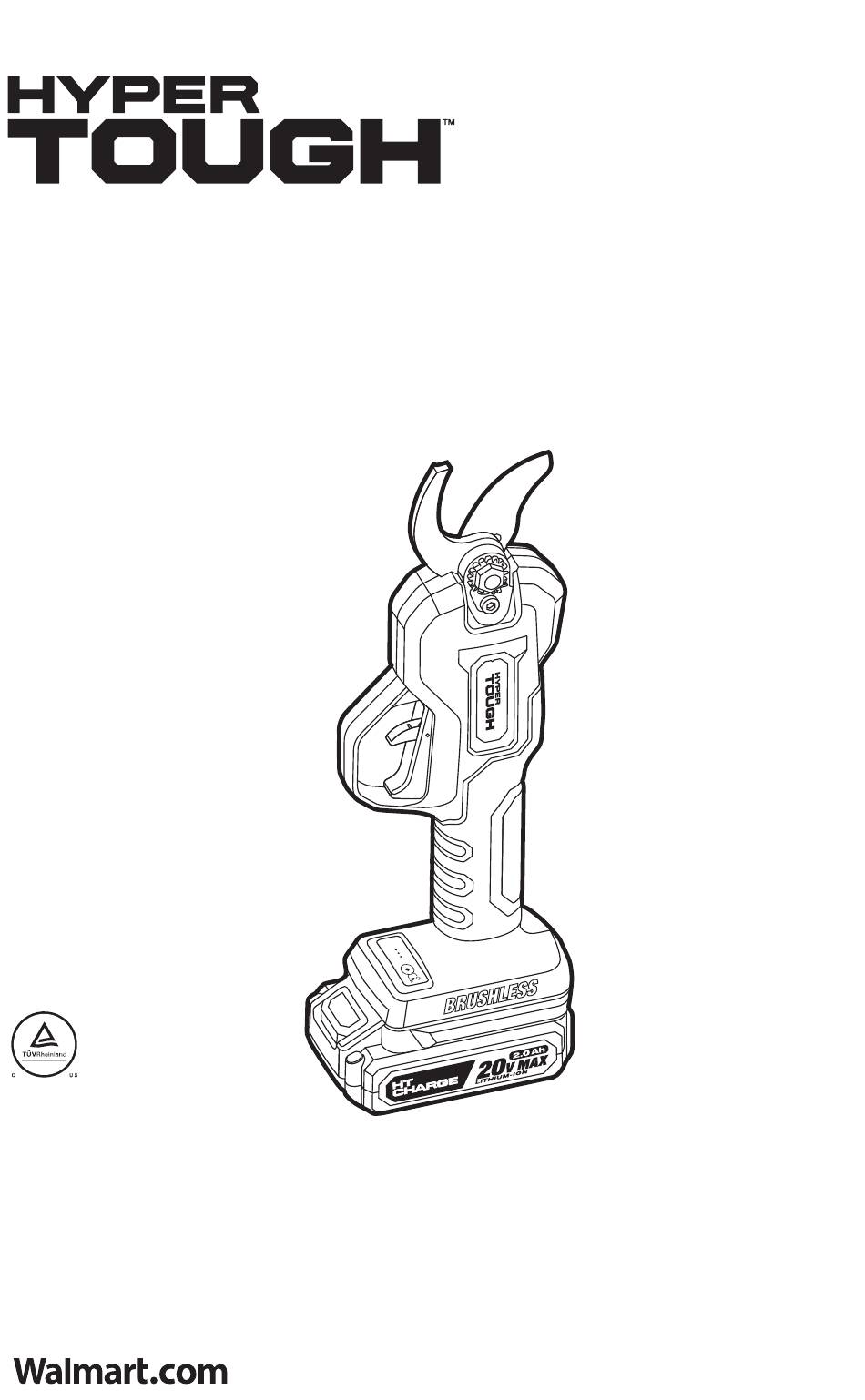

Page 1 Operator’s Manual 20-VOLT BRUSHLESS PRUNING SHEAR Model No. HT14-401-003-06 ѥ WARNING: To reduce the risk of injury, the user must read and understand the Operator’s Manual before using this product. Walmart Inc., Bentonville, AR 72716...
Page 2: Table Of Contents
TABLE OF CONTENTS Safety Symbols......................... Pages 3-4 Safety Instructions........................Pages 5-10 Description..........................Pages 11 Unpacking............................ Page 12 Operation..........................Pages 12-14 Maintenance......................... Pages 14-16 Troubleshooting........................... Page 17 READ ALL INSTRUCTIONS! This pruning shear has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability have been given top priority in the design of this product, making it easy to maintain and operate.
Page 3: Safety Symbols
SAFETY SYMBOLS The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols and the explanations with them deserve your careful attention and understanding. The symbol warnings do not, by themselves, eliminate any danger. The instructions and warnings they give are no substitutes for proper accident prevention measures.
Page 4 SYMBOLS Some of these following symbols may be used on this machine. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the machine better and more safely. SYMBOL NAME DESIGNATION/EXPLANATION Volts Voltage Amperes Current Hertz...
Page 5: Safety Instructions
SAFETY INSTRUCTIONS or entangled cords increase the risk of electric shock. • When operating a power machine outdoors, GENERAL POWER MACHINE SAFETY use an extension cord suitable for outdoor WARNINGS use. Use of a cord suitable for outdoor use ѥ reduces the risk of electric shock.
Page 6 related hazards. • Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery • Do not let familiarity gained from frequent handles and grasping surfaces do not allow use of machines allow you to become for safe handling and control of the machine complacent and ignore machine safety in unexpected situations.
Page 7 • Never service damaged battery packs. solvent-based cleaners. Service of battery packs should only • Avoid soaking the pruning shear, battery be performed by the manufacturer or packs, and chargers in any liquid, such as authorized service providers. water. • Use the pruning shear according to the PRUNING SHEAR SAFETY WARNINGS ѥ...
Page 8 damaged battery immediately. will reduce the risk of electric shock, fire or serious personal injury. • Batteries vent hydrogen gas and can explode in the presence of a source of • Do not abuse cord or charger. Never use ignition such as a pilot light. To reduce the the cord to carry the charger.
Page 9: Battery Pack Removal And Preparation For Recycling
BATTERY PACK REMOVAL • Do not disassemble the charger. Take it to a qualified service technician when service or AND PREPARATION FOR repair is required. Incorrect reassembly may RECYCLING result in a risk of electric shock or fire. To preserve natural resources, •...
Page 10: Additional Safety Guidelines
in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna.
Page 11: Description
DESCRIPTION KNOW YOUR PRUNING SHEAR (Fig. 1) Movable Blade Fig. 1 Tension-adjusting Nut Fixed Blade Standard Charger Lock-off Lever Double-end Trigger Switch Socket Wrench LED Indicators Power/Opening- change Button Sheath Battery Pack PRODUCT SPECIFICATIONS Rating 20 V d.c. Cutting Capacity 19/32”, 51/64”, 1”...
Page 12: Unpacking
UNPACKING OPERATION ѥ WARNING: If any parts are damaged or ATTACHING BATTERY PACK (FIG. 2) missing, do not operate this machine until the parts are replaced. Use of this product Fig. 2 with damaged or missing parts could result in serious personal injury.
Page 13 POWERING ON (FIG. 3) 4. Press the trigger to close the blades and release the trigger to open the blades. 1. Remove the sheath and attach the battery NOTE: Pressing the trigger will always close pack. the blades and releasing the trigger will always 2.
Page 14: Maintenance
POWERING OFF (FIG. 3) plastic parts. Chemicals can damage, weaken, or destroy plastic which may result in serious 1. Release the trigger. personal injury. 2. Press and hold the power/opening-change CLEANING button on the base of the machine for approximately 2 seconds, the machine will The machine may be cleaned most effectively make a continuous beep until the button with compressed dry air.
Page 15 ADJUSTING THE BLADE TENSION (FIG. 6) 2. Place the product on a level surface with the blade cover facing up. Fig. 6 3. Turn the four screws counterclockwise with a Phillips head screwdriver to unlock (Fig. 7a). 4. Remove the blade cover. Tension-adjusting 5.
Page 16 10. Remove the swing gear assembly and b. To replace a dull movable blade, discard the movable blade (Fig. 7c). Set aside. old blade and install a new blade. Movable Blade NOTE: Do not place any removed parts on Fig. 7c metal surfaces to avoid losing the magnetic Bolt parts.
Page 17: Troubleshooting
TROUBLESHOOTING SOLUTION PROBLEM CAUSE Machine fails to start. 1. The battery pack is not attached to 1. Attach the battery pack. the pruning shear. 2. The battery pack charge is 2. Charge the battery pack. depleted. 3. The machine is not powered on. 3.
