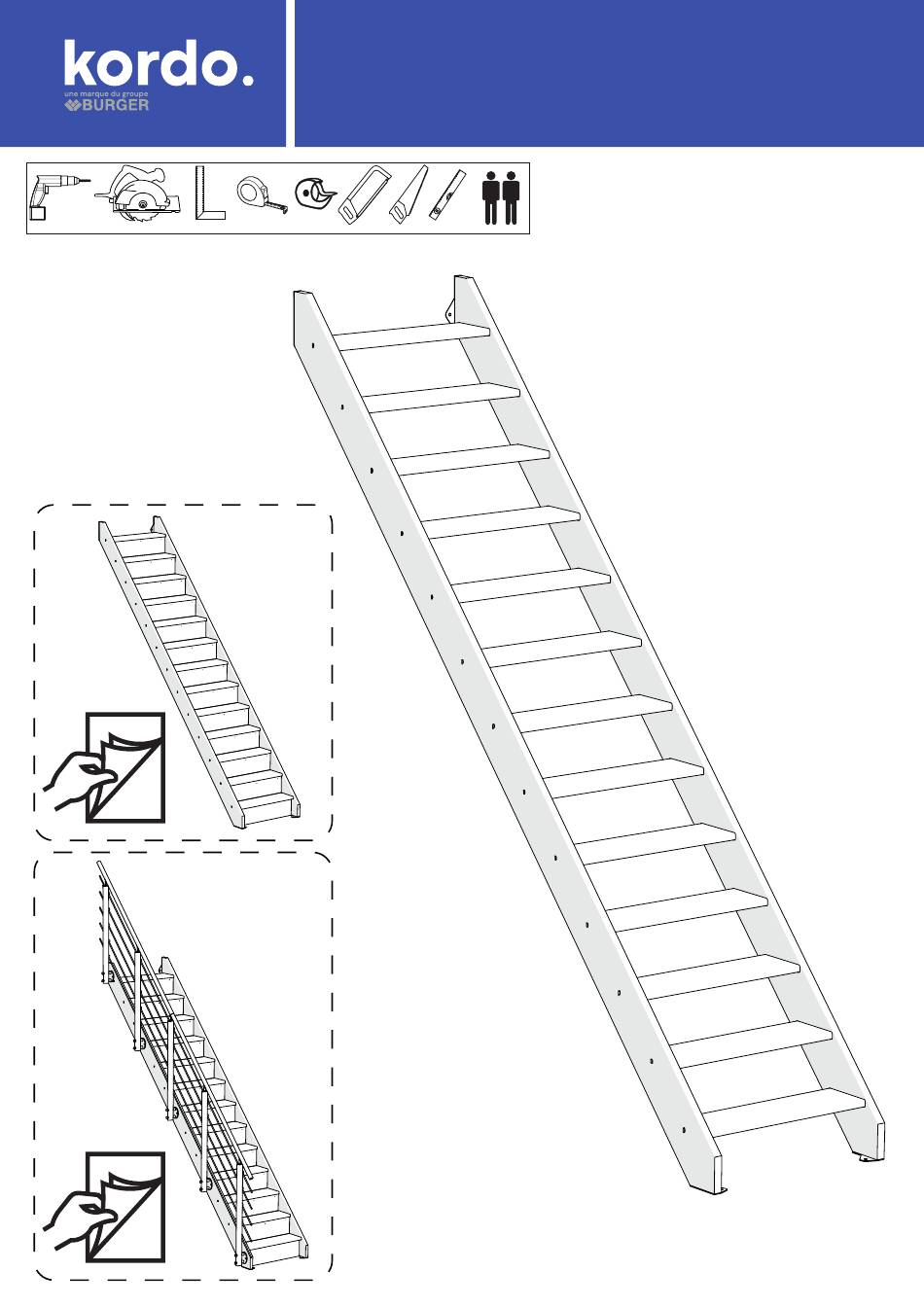

- Page 1 NOSTRA ref. 3190-3193 Modèle avec contre-marches : Installation Modèle avec garde-corps : Installation 3190-3193_MAJ_21/06/2024_01/18...
- Page 2 Conçu selon DTU 36.3 et NF EN 15644 (classe de service 1 - traffic F1 - charge par marche maxi 200kg) . AVANT MONTAGE Vérifier le bon état et la présence de l’ensemble des pièces avant le montage. Ne pas modifier le produit. À...
- Page 3 >889 mm >30 mm >2010 mm >1900 mm 2898mm 207mm 186mm 2532mm 767mm 3/18...
- Page 4 10 cm 22147 32x190x3819 mm Limon droit 22148 Limon gauche 32x190x3819 mm 22139 27x200x735 mm Marche Patte de fixation basse 70352 3x73x204 mm limon gauche Patte de fixation haute 70876 3x78x137 mm limon gauche Patte de fixation haute 70353 3x73x204 mm limon droit Patte de fixation basse 70877...
- Page 5 X = 2898 X = (?) ..mm X < 2898 2898 mm max (P13) 2691 mm (P12) 2484 mm (P11) 2277 mm (P10) 2070 mm (P9) 1863 mm (P8) 1656 mm (P7) 1449 mm (P6) 1242 mm (P5) 1035 mm (P4) 828 mm (P3) 621 mm (P2) 414 mm...
- Page 6 H (mm) F (mm) R (mm) X (mm) 2898 2719 2584 X = 2898 2691 2512 2398 2691≤ X ≤ 2898 2484 2211 2484 ≤ X ≤ 2691 2305 2277 2098 2277 ≤ X ≤ 2484 2025 2070 1891 2070 ≤ X ≤ 2277 1838 1863 1684...
- Page 7 131mm 13x C 13x A 13x C 13x A 7/18...
- Page 8 10 cm 22140 Contre-marche 10x207x703 20901 Tasseau 2 20x32x700 Tasseau 3 20902 20x32x170 Vis A 72030 Ø4x25 72021 Vis B Ø4x45 8/18...
- Page 9 X mm X > 175 X < 175 50 mm 50 mm 9/18...
- Page 10 28 mm 10/18...
- Page 11 11/18...
- Page 12 BOIS BETON Ø10 x 60 M10 x 50 Ø7 Ø10 Ø7 Ø10 Attention s’il y a du chauffage au sol Ancrages non inclus 12/18...
- Page 13 22025 34x60x1055mm 22024 Ø40x2000mm 70858 Ø10x2000mm 70643 72162 M10x110mm 70642 72241 Ø5x40mm 70641 70646 M6x20mm 70133 72411 Ø5x20mm 70644 72548 M5x14mm 70638 72067 M5x6mm 70414 72318 72055 70645 72114 13/18...
- Page 14 Les garde-corps fabriqués et vendus par la société BURGER&CIE sont conçus selon les normes NF P01-012. AVANT MONTAGE Vérifier le bon état et la présence de l’ensemble des pièces avant le montage. Ne pas modifier le produit. Utiliser les cartons d’emballage pour protéger votre zone de travail. Respecter les règles de sécurité et le port des équipements de protection individuels (EPI), le principal risque encouru étant la chute.
- Page 15 Ne pas serrer trop fort 54 - 84mm 76mm <669mm 65mm >900mm ref.3289 15/18...
- Page 16 16/18...
- Page 17 m a x 3 5 0 m m m a x 3 5 0 m m Ø4 17/18...
