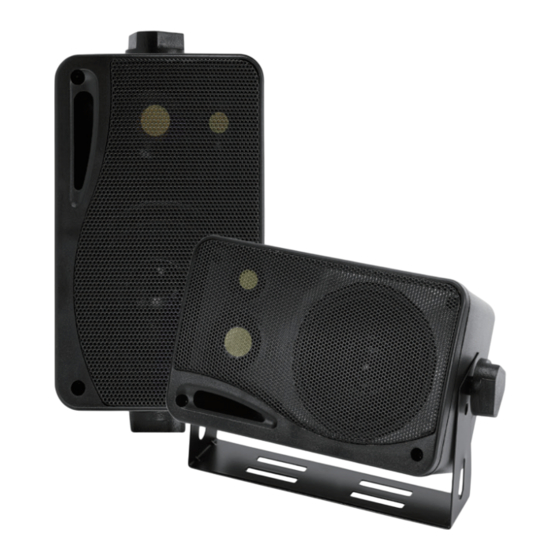

3-way mini box speaker system
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
2022SX
Visit Our Website

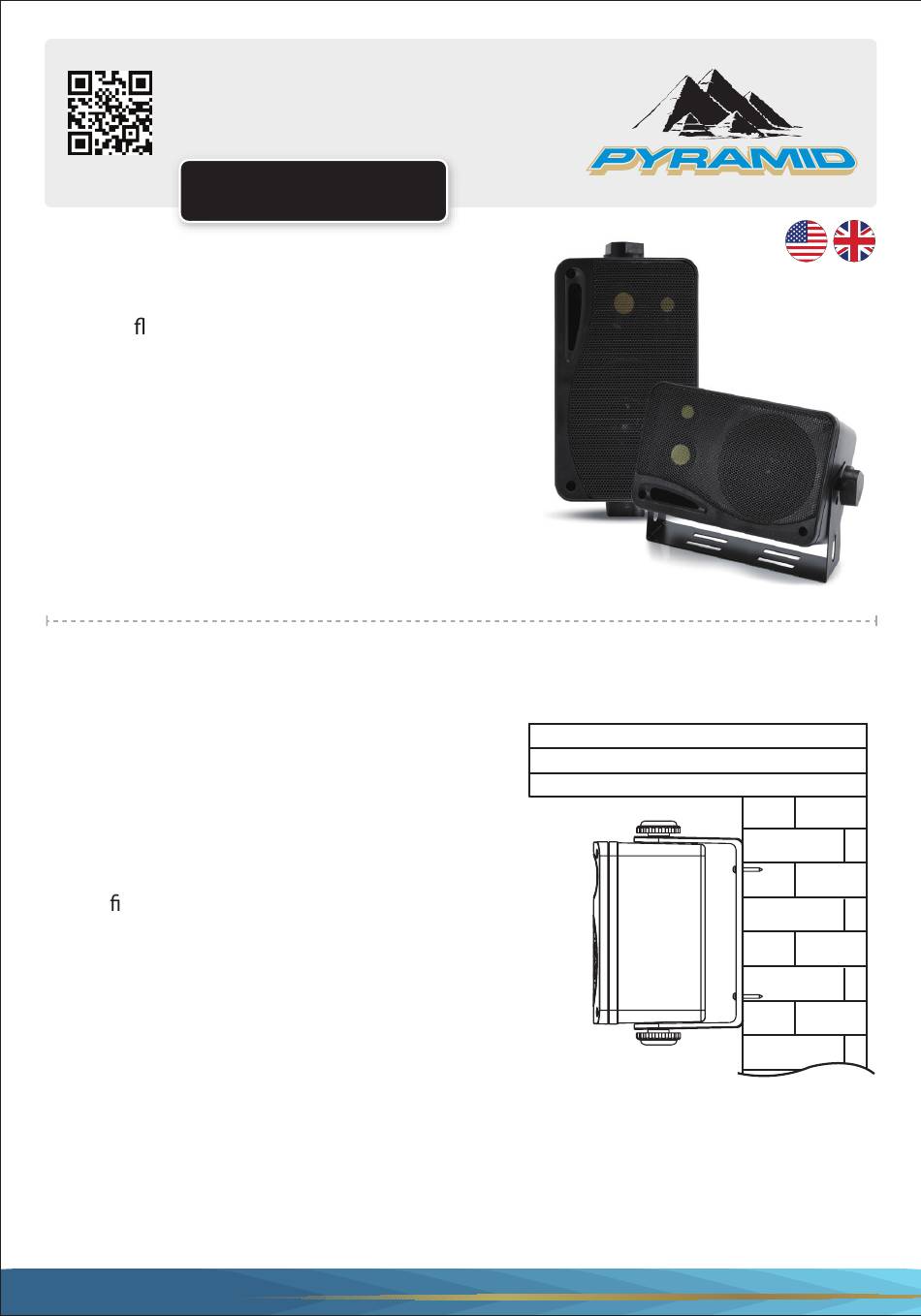

3-WAY MINI BOX SPEAKER SYSTEM
USER GUIDE
SCAN ME
PyleUSA.com
Features:
•
Mini Box Speaker
•
Bass Re ex Cabinets
•
24 Oz Magnet Structure
•
4.45 cm/1.75" Wide Dispersion Cone Midrange
•
2.54 cm/1" Super Dome Tweeter
•
200 Watts Rated Power
•
Frequency Response: 70-21 Khz
•
4 Ohm Impedance
•
Complete Mounting Kit & Wires
•
Dimensions: 13.34 x 9.53 x 9.53 cm/5.25 x 3.75 x 3.75 inches
Installation
MOUNTING THE BRACKET
1. Remove the bracket knobs and the bracket
from the speaker.
2. Hold the bracket up to the mounting surface.
"PYRAMID" can be mounted either horizontally
or vertically. Hold the bracket so that the speaker
wire ts through the large, circular wire hole in
the bracket. Align the bracket to be square with
the surrounding. (Use a level for accuracy)
3. Mark the locations of the three shaped screw holes.
Use all of the holes.
4. Drill pilot holes into the mounting surface.
5. Gently pull the speaker wire through the wire hole
in the center of the mounting bracket.
Align the bracket so that the holes all line up.
6. Use your hardware to attach the bracket to the mounting surface.
www.PyleUSA.com
MOUNTING
ENG
