THIS MANUAL IS FOR THE FOLLOWING MODELS
Dieses Handbuch gilt für die folgenden Modelle | Ce manuel concerne les modèles suivants |
Este manual es para los siguientes modelos | 此手册适用于以下型号
PH-NLHUB_01
LEGEND
Legende | Légende | Leyenda | 说明
Remove | Entfernen | Retirer | Eliminar | 移除
Install | Installieren | Installer | Instalar | 安装
Loosen | Lösen | Desserrer | Aflojar | 拧松
SCOPE OF DELIVERY
Lieferumfang | Contenu de la livraison | Alcance de la entrega | 产品内容物

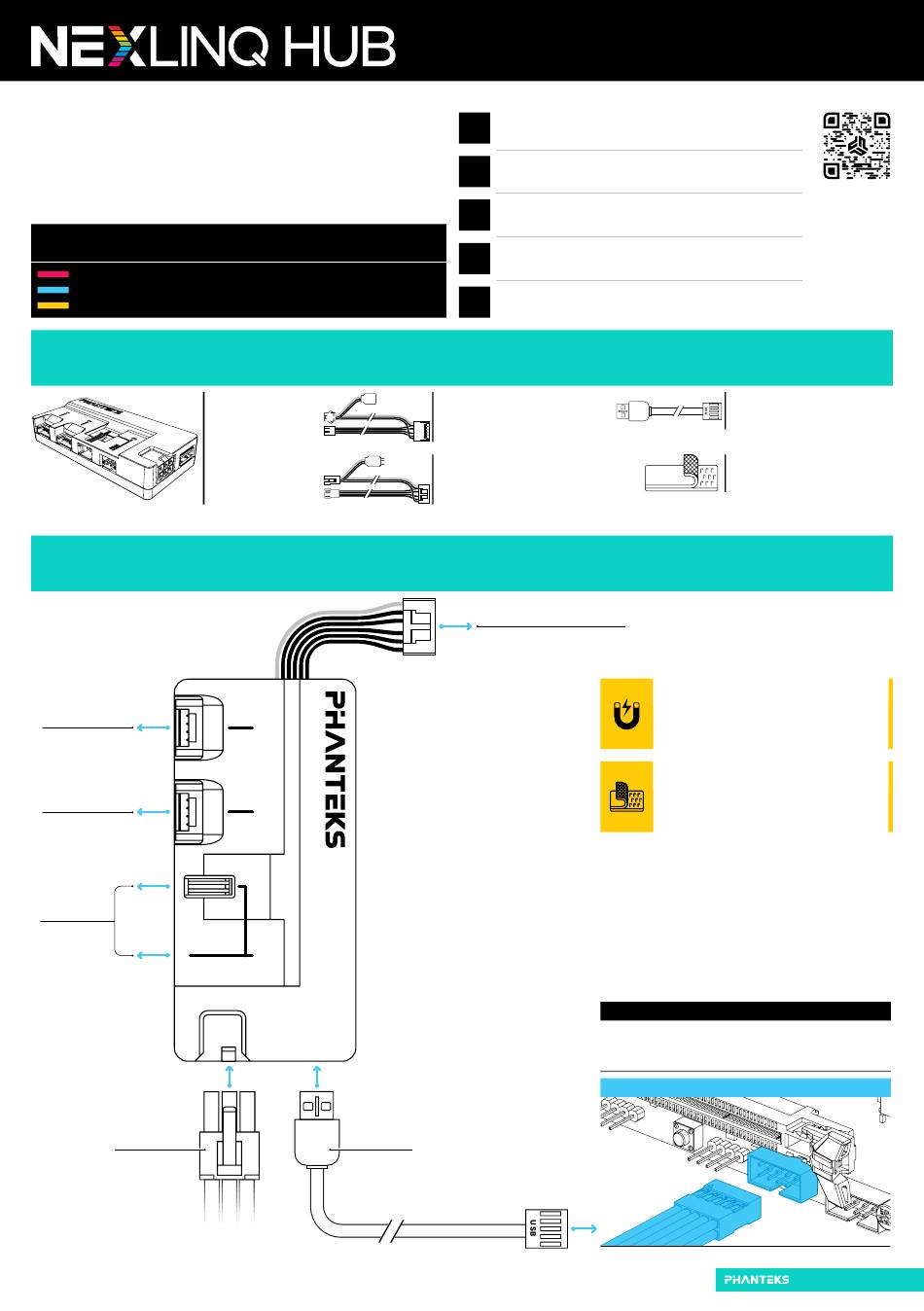

NEXLINQ LAYOUT
Kabel anschließen | Connecter les câbles | Conectar cables | 连接电缆
LINQ6
| Output
D-RGB Max. 3A | 5V
Fan Max. 1.5A | 12V
LINQ6
| Output
D-RGB Max. 3A | 5V
Fan Max. 1.5A | 12V
Legacy
| Output
D-RGB Max. 3A | 5V
Fan Max. 1.5A | 12V
FAN
Power
| Input
6-PIN PCIe
NexLinq Hub
NexLinq Hub
x1
1
2
LED
3
Software¹
Installationsanleitung | Guide d'installation | Guía de instalación | 安装指南
Phanteks will not take responsibility for any damages incurred due to
EN
incorrect installation or usage of this product.
Phanteks übernimmt keine Verantwortung für Schäden, die durch
DE
eine falsche Installation oder Verwendung dieses Produkts entstehen.
Phanteks décline toute responsabilité en cas de dommages résultant
FR
d'une installation ou d'une utilisation incorrecte de ce produit.
Phanteks no se responsabilizará de los daños ocasionados por la
ES
instalación o el uso incorrectos de este producto.
Phanteks 不会对安装中失误造成的任何损失负责， 请仔细阅读本手册。
CN
Linq6 Mainboard Adapter
500 mm
x1
Linq6 Output Adapter
500 mm
x1
OPTIONAL
LINQ6 Mainboard Adapter
| Input
USB 2.0
INSTALLATION GUIDE
Ausführung | Version | Versión | 版本 | Version 1.0
USB 2.0 Cable
x1
Velcro Strip
x1
| Input
MAGNETIC MOUNTING
Magnetische Befestigung
Montage magnétique
Montaje magnético
磁性安装
VELCRO MOUNTING
Klettverschluss
Fixation Velcro
Montaje con velcro
魔术贴固定
¹ IMPORTANCE NOTICE
Follow mainboard manual for instructions.
Anweisungen finden Sie im Handbuch der Hauptplatine.
Suivez le manuel de la carte mère pour obtenir des instructions.
Siga el manual de la placa base para obtener instrucciones.
按照主板手册中的说明进行操作。
USB 2.0 HEADER
Online Manual
Online-Handbuch
Manuel en ligne
Manual en Linea
在线手册
| www.phanteks.com
