ATR-244 KUMANDA ALICI MODÜL VE KUMANDA (VAP SERİSİ PANELLER İÇİN)
ÖZELLİKLER*
Desteklenen kablosuz
cihaz sayısı
RF frekansı ve hassasiyeti
Akım tüketimi
Nem oranı
Sıcaklık
* Cihaz özellikleri uyarı olmaksızın değiştirilebilir.

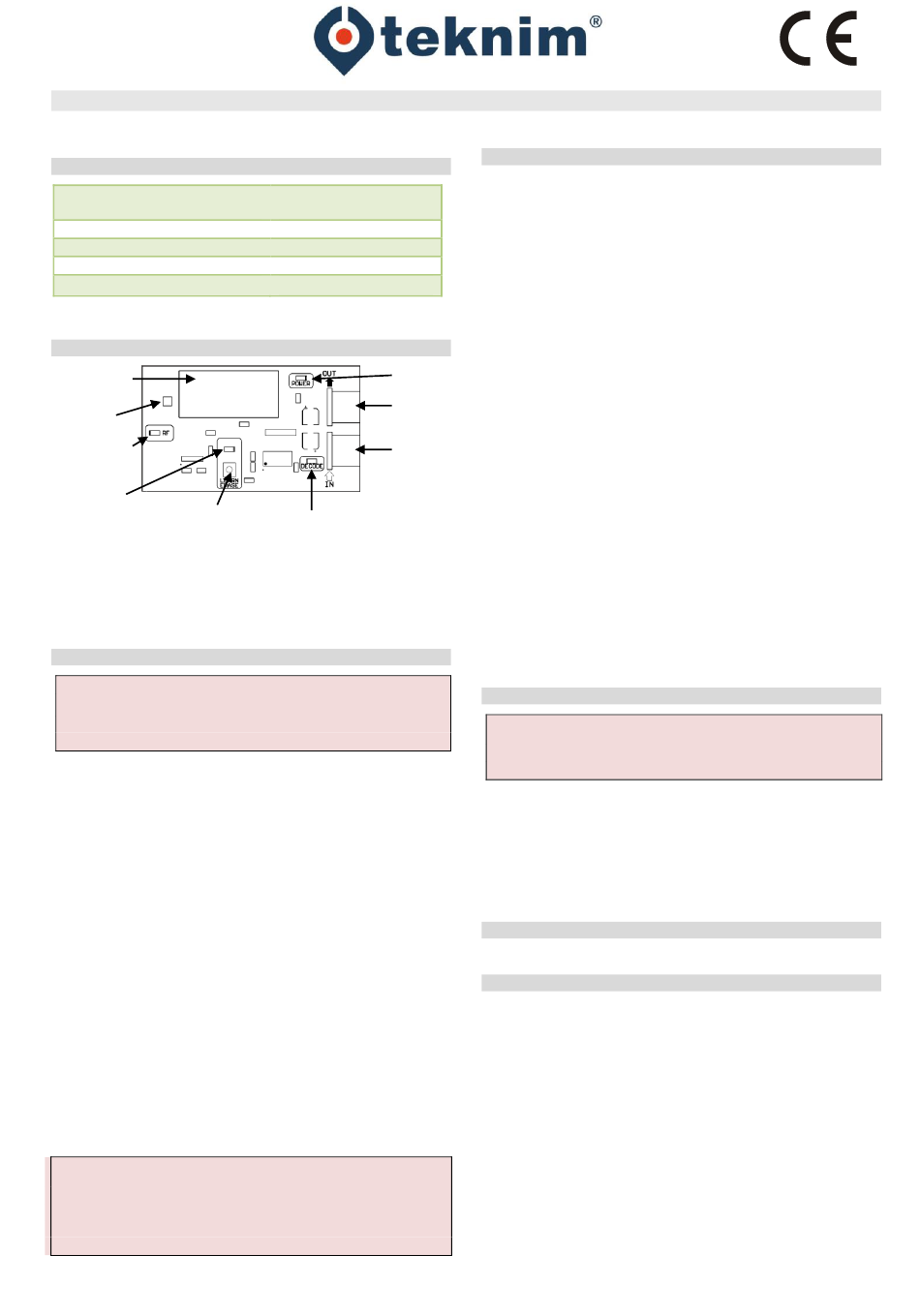

CİHAZ ELEMANLARI
RF alıcı
Anten
konnektörü
RF aktivasyon LED i
Öğrenme durum
LED i
Tanıtma / silme
düğmesi
•
RF LED i : Herhangi bir RF sinyali alındığını gösterir.
•
POWER LED i: Modüle beslemenin geldiğini
gösterir.
•
DECODE LED i: Yandığında geçerli bir mesaj
aldığını, söndüğünde
gönderildiğini ifade eder.
MONTAJ
Montaj esnasında panelin enerjisi mutlaka kesilmiş
olmalıdır. Aksi takdirde hem çarpılma tehlikesi vardır hem
de panel veya modül kartı zarar görebilir.
•
Panelin enerjisini kesiniz.
•
Modül kartını alarm panelinin metal kutusu içinde
modüller için ayrılmış yere verilen 4 adet vida ile monte
ediniz.
•
Eğer daha önce monte edilmiş başka modüller var ise,
modülle birlikte verilen 4 adet plastik yükselteci
kullanarak diğer modülün üstüne monte edebilirsiniz.
•
Antenin kablo kısmını vidalı yerinden ayırınız. Kablunun
vidalı konnektörünü metal kutunun üst kenarında orta
kısımda bulunan delikten kablo tarafı içte kalmak
kaydıyla dışarı çıkarınız ve rondela ve somununu
takarak sıkınız.
•
Daha sonra anteni bu konnektöre vidalayarak takınız. Bu
işlemi elle yapınız, pense vs bir alet kullanmayınız, fazla
sıkmayınız.
•
Anten kablosunun diğer ucunu modül üzerindeki "ANT"
yazılı konnektöre takınız.
•
Kartın "IN" yazılı giriş konnektörünü başka modül yoksa
paneldeki konnektöre, başka modül var ise o modülün
"OUT" yazılı çıkış konnektörüne bağlayınız.
DİKKAT !
Kablo ucundaki dişi soketlerle kartların üzerindeki erkek
soketlerin ters takılmamasına dikkat ediniz. Normal şartlarda
soketler ters takılmaya çalışıldığında soket çıkıntıları buna
engel olur.
TD-1/07-061
7, en fazla 4 adedi
dedektör olabilir.
433,92MHz, -108 dB
6mA
95% RH (max)
0  C ~ 45  C
Gelen mesaj LED i
ise bu mesajın
DİKKAT !
Yayın Tarihi: 10/06/2021 Rev: 02
UZAKTAN KUMANDA TANITMA
Sisteme en fazla 7 adet kablosuz aygıt tanıtılabilir. Bunların 7
si de kumanda olabileceği gibi en çok 4 adet dedektör + 3
adet kumanda şeklinde de olabilir.
Tanıtma işlemi için:
•
"LEARN/ERASE" düğmesine basınız ve öylece
tutunuz. Kırmızı ışık yanacaktır.
•
Kırmızı ışık yaklaşık 2 saniye sonra söner butonu
bırakınız.
•
Tanıtılacak cihazın kod göndermesini sağlayınız. Bu
uzaktan kumanda için herhangi bir butona basarak,
Enerji LED i
yapılabilir.
Modül çıkış
konnektörü
Tanıtma sırasında aşağıda belirtilen indikatörler yardımcı
olacaktır:
Modül giriş
konnektörü
•
Tanıtma işlemi için birkaç kez mesaj gönderilmesini
sağlamak gerekli olabilir.
•
Mesaj gelme anında "RF" ışığı yanar. Bu mesaj
gönderme işleminizin başarılı olduğunu gösterir.
•
Mesaj başarı ile çözülebiliyorsa "LEARN/ERASE"
düğmesi üzerindeki kırmızı ışık kısa süreli olarak
yanar.
•
"DECODE" ışığı mesaj gönderildikçe yanıp sönmeye
panele
başladıysa tanıtma işlemi tamamlanmış demektir.
Tanıtılacak
tekrarlanmalıdır
SİLME
Silme işlemi bütün tanıtılmış cihazları silecektir. Tek tek
silme işlemi yoktur.
•
"LEARN/ERASE" düğmesine basınız ve öylece
tutunuz. Kırmızı ışık yanacaktır.
•
Kırmızı ışık yaklaşık 2 saniye sonra söner, basılı
tutmaya devam ediniz.
•
Işık yaklaşık 6 saniye sonra tekrar yanar. Silme
işlemi gerçekleşmiştir, düğmeyi bırakabilirsiniz.
UYARILAR
• Antenin dik konumda olması büyük önem taşımaktadır
HATA GİDERME
•
POWER LED i yanmıyor: Karta enerji gelmiyordur.
Kabloların sağlam ve doğru takıldığını kontrol ediniz.
•
RF LED i sürekli yanıyor: Panelin bulunduğu ortamda
yoğun bir RF sinyali olduğunu gösterir. Böyle bir
ortamda
performansları kayda değer oranda düşecektir. Panelin
yerinin değiştirilmesi bazen çözüm olabilmektedir.
•
DECODE LED i yanıyor, panel hiçbir işlem yapmıyor:
Bu ışığın yanık kalması cihazla panel arasında iletişim
olmadığını gösterir. Kabloları kontrol ediniz, panel
ayarlarının doğru yapıldığından emin olunuz. Panelde
bu modülün çalışması için en az 60 01 adresinde 1.
Opsiyonun açık olması gerekir.
tüm cihazlar için yukarıdaki
.
DİKKAT !
muhtemelen kablosuz
işlemler
.
cihazların
