meccanocar MEC-CONTROL User Manual

Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

meccanocar

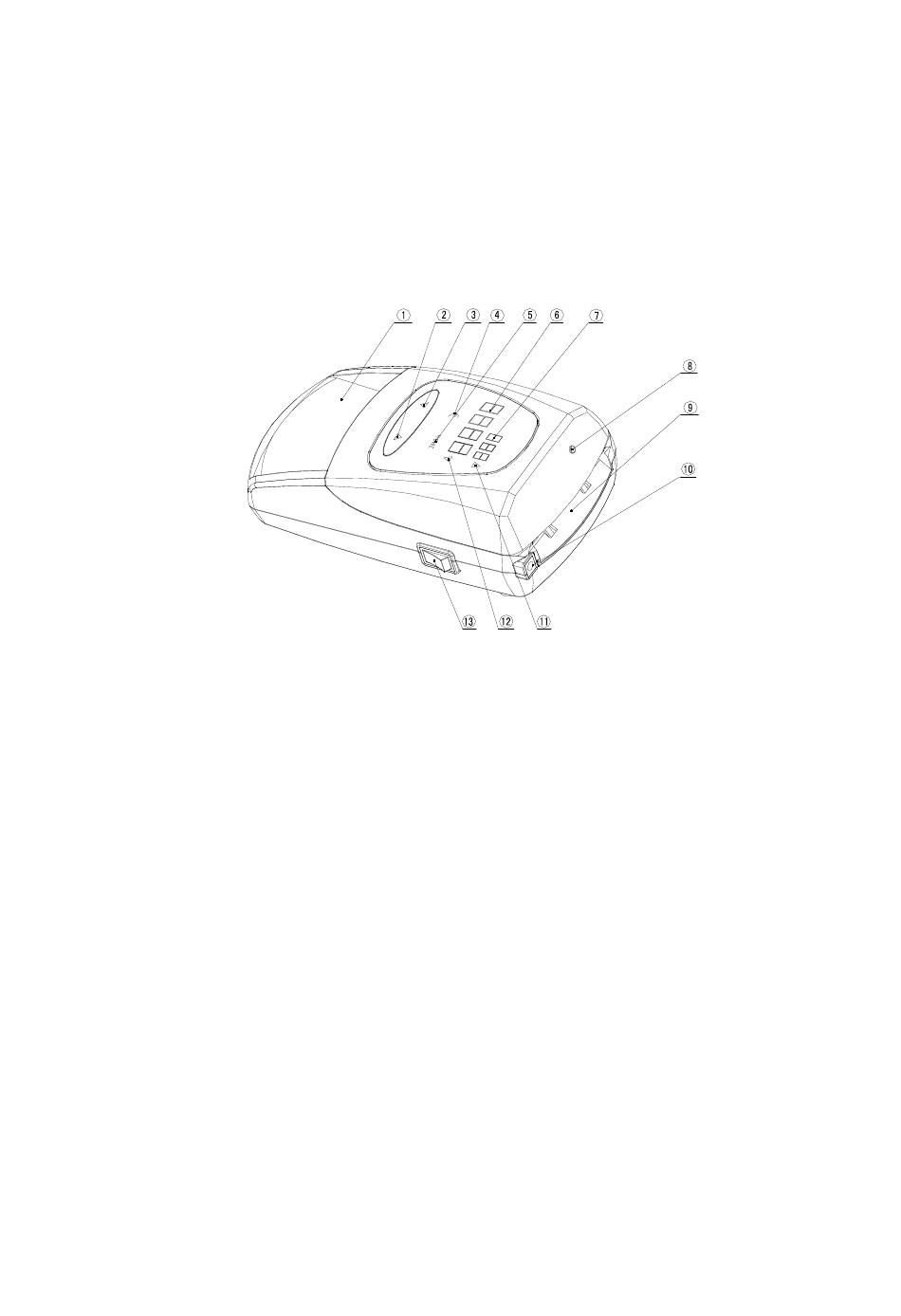

Descrizione:
1 Inserimento
2 Tasto direzione uscita banconota
5 Indicatore valuta
6 Indicatore valore della valuta
9 Uscita
10 DC Input
13 Tasto Accensione
Utilizzo
Alimentazione
Utilizzo con alimentatore AC/DC :
1.
Collegare il cavo di alimentazione sul retro della macchina.
2.
Inserire il cavo di alimentazione nella presa (220V/110V).
3.
Premere il tasto di accensione e la macchina è pronta per funzionare.
Utilizzo con batteria:
1.
Premendo il tasto di accensione, la macchina sarà pronta per funzionare.
2.
Premendo nuovamente il tasto, la macchina si spegnerà.
Selezione della valuta da verificare
Mec-Control ha la possibilità di verificare due tipi di valuta: € e Local.
Per selezionarne il tipo, premere il tasto sinistro "▲" e tenerlo premuto per circa due secondi; verrà emesso un beep ed un led verde
indicherà la valuta scelta. L'apparecchio memorizza l'ultima impostazione effettuata, qualora si tenti di verificare una banconota diversa
da quanto impostato, il Mec-Control visualizzerà l'errore E3.
Selezione della direzione di uscita della banconota
Premendo il tasto destro "▼" , udirete un beep che permette di selezionare la direzione di uscita della banconota, sul retro dell'apparecchio
443 00 *****-****
MEC-CONTROL
MANUALE PER L'UTENTE
07.08
3 Tasto selezione valuta
7 Contapezzi
11 Indicatore avanzamento
4 Indicatore €
8 Interfaccia COM
12 Indicatore indietro

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MEC-CONTROL and is the answer not in the manual?

Questions and answers

Summary of Contents for meccanocar MEC-CONTROL

  • Page 1 Selezione della valuta da verificare Mec-Control ha la possibilità di verificare due tipi di valuta: € e Local. Per selezionarne il tipo, premere il tasto sinistro “▲” e tenerlo premuto per circa due secondi; verrà emesso un beep ed un led verde indicherà...

  • Page 2: Manutenzione

    o sulla parte frontale. Uno dei LED di fianco a “▲/▼” si accende ed indica la direzione selezionata. L’apparecchio memorizza l’ultima impostazione effettuata. Azzeramento del contatore Premete il tasto destro “▼” e tenetelo premuto per 2 secondi, quando udirete il beep il numero di banconote ed il valore potrà essere azzerato Rilevazione Nel momento in cui l’apparecchio rileva la presenza di una banconota, automaticamente avvia il motore, aspira la banconota ed inizia la...
  • Page 3 Pulire periodicamente i sensori: utilizzate del cotone con poco alcool per pulire i sensori ed i rulli. Fate attenzione che i sensori non vengano in contatto con oggetti taglienti o duri. Specifiche prodotto 1. Rilevazione: INFRAROSSO, MAGNETICO, Spessore 2. Dimensioni: 221x132x85 (mm) 3.
  • Page 4 Pour selectionner le type, presser la touche de gauche “▲” en la maintenant pendant 2 secondes; l'appareil émettra un bip et le voyant vert indiquera la valeur choisie. L’appareil met en mémoire le dernier affichage fait, si on souhaite vérifier un billet different de celui programmé, le Mec-Control indiquera l'erreur E3.
  • Page 5 E6: faute d'épaisseur du billet. – Modalité Sleeping (Economie d'énergie) Si l'appareil est utilisé sur batteries, il entrera en mode Sleeping (veille) après 5 minutes de non utilisation, donc en mode économie d’énergie. L'appareil pourra être rallumé en pressant simplement la touche d'allumage, il mémorise les données utilisées avant cette mise en veille automatique.

  • Page 6: Manual De Uso

    Para seleccionar el tipo de moneda, presionar la tecla izquierda “▲” y mantenerla presionada por aproximadamente dos segundos; la emisión de un “beep” y el led verde indicarán que la moneda ha sido escogida. El aparato memoriza la última selección efectuada, si se trata de verificar un billete diverso a aquel seleccionado, el Mec-Control visualizará el error E3.
  • Page 7 E2-E3: error en las características magnéticas – E4-E5: error en las características infrarojas. – – E6: error en el espesor del billete. Modalidad Sleeping (Ahorro de energía) Si se utiliza el aparato con baterías, entrará en la modaildad Sleeping (pausa) después de 5 minutos de inutilizo, ahorrando así energía. La máquina podrá...

  • Page 8: Operation

    MEC-CONTROL User Manual Introduction This device is a reliable, easy operating banknote detector. It recognizes counterfeit banknotes from genuine ones. With its rechargeable battery cells inside, users can be bring it to anywhere when it is needed. It detects the characteristics of the banknote, including magnetic ink, infrared ink, length, paper transparency etc.

  • Page 9: Troubleshooting

    Detecting Data Clearing Press the right key “▼” key and hold for about 2 seconds, with 1 beep given the number of sheets and total value can be reset to zero. Detecting When the machine detects an insertion of a banknote in entrance. It will automatically start the motor, inhale the banknote, and then begin a detecting procedure.

  • Page 10: Specification

    slip rubber belt. Keep the surface of sensor away from sharp and hard articles to prevent damage. Specification 1. Test features: IR, MG, Thickness 2. Dimension: 221x132x85 (mm) 3. AC Supply Voltage: AC 100V~240V 50/60Hz 4. DC Supply Voltage: DC 12V/1A 5.
