a-TroniX AX 5KWH BAT Installation Manual & User Manual

Energy storage
Hide thumbs Also See for AX 5KWH BAT:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

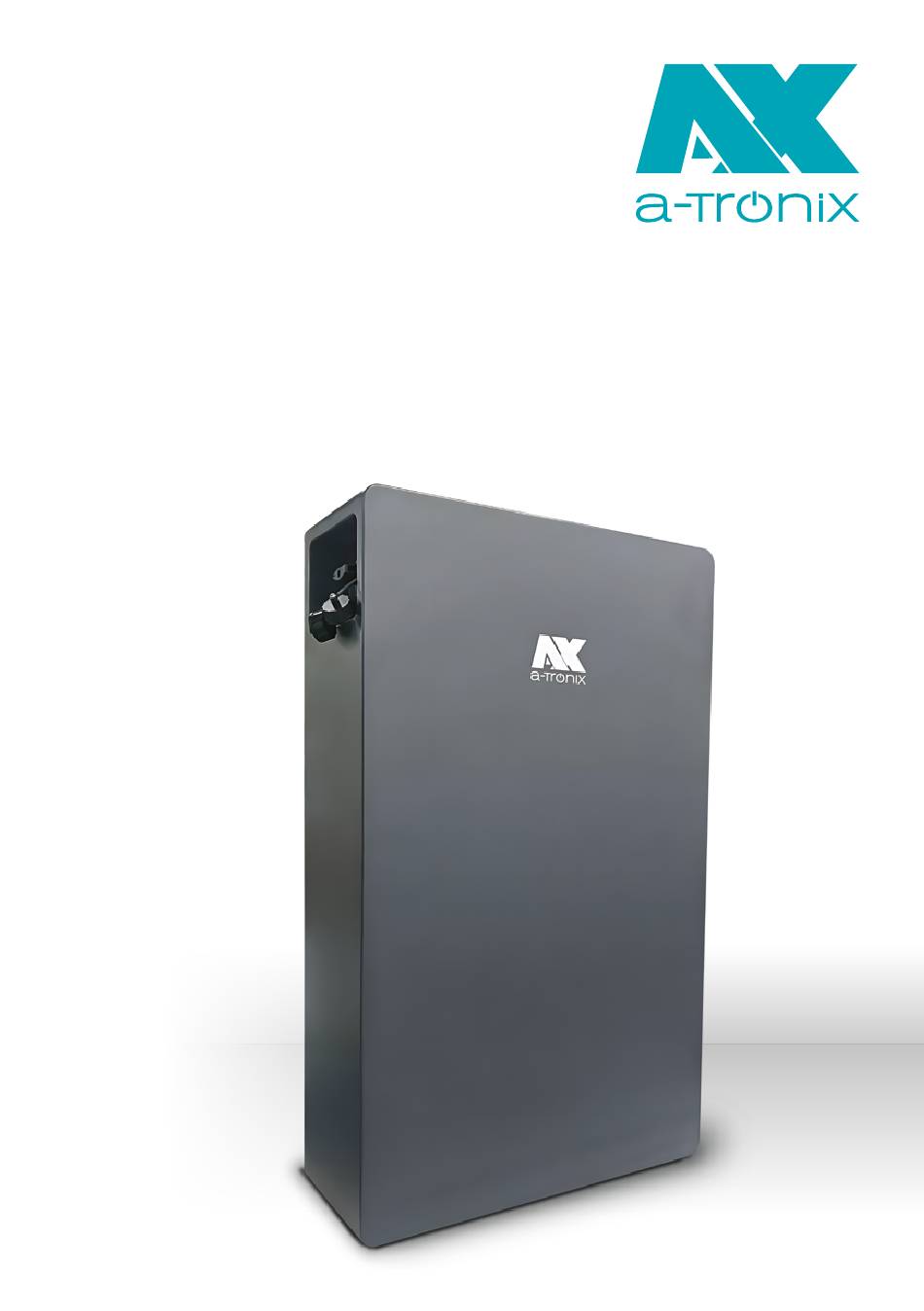

AX 5KWH BAT
ENERGIESPEICHER
Installations- und
Bedienungsanleitung
atx053de0225

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AX 5KWH BAT and is the answer not in the manual?

Questions and answers

Related Manuals for a-TroniX AX 5KWH BAT

Summary of Contents for a-TroniX AX 5KWH BAT

  • Page 1 AX 5KWH BAT ENERGIESPEICHER Installations- und Bedienungsanleitung atx053de0225...
  • Page 2 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Einleitung Die Herausgabe und das Urheberrecht dieser Dokumentation verbleiben bei der Firma: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de...

  • Page 3: Table Of Contents

    1.2 Verwendete Symbole 2. SICHERHEIT 2.1 Handhabung 2.2 Einrichtung 2.3 Montage 3. REAKTION AUF NOTFALLSITUATIONEN 4. PRODUKTINFORMATIONEN 4.1 AX 5kWh BAT Spezifikationen 5. PRODUKTMERKMALE 5.1 Merkmale des Batteriesystems 5.2 Überwachungsmethoden 6. EINRICHTUNG 6.1 Werkzeuge 6.2 Artikel im Paket 6.5 Vorbereitung der Inbetriebnahme des Systems 7.

  • Page 4: Hinweise Zu Diesem Handbuch

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 1. Hinweise zu diesem Handbuch 1.1 Gültigkeitsbereich Dieses Dokument beschreibt die Installation, Inbetriebnahme, Wartung und Fehler- behebung der unten aufgeführten Hochspannungsbatterien: AX 5kWh BAT HINWEIS: Die Batterien bestehen aus Lithium-Eisenphosphat-Zellen. Dieses Handbuch ist ausschließlich für qualifiziertes Fachpersonal bestimmt.

  • Page 5: Sicherheit

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Das Produkt darf nicht mit dem Hausmüll entsorgt werden. Trennen Sie das Gerät vom Stromnetz, bevor Sie Wartungs- oder Reparaturarbeiten durchführen. Beachten Sie die Vorsichtsmaßnahmen für den Umgang mit elektrostatisch entladungsgefährdeten Geräten. Schutzleiteranschluss HINWEIS: Dieses Symbol weist auf wichtige Texte, Hinweise oder Tipps hin.

  • Page 6: Einrichtung

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 2.2 Einrichtung • Schließen Sie die Batterie nicht an Wechselrichter- oder Photovoltaikleitungen an. Dieses kann zu Schäden an der Batterie führen. • Überprüfen Sie das Produkt nach dem Auspacken auf Schäden und fehlende Teile.

  • Page 7: Montage

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 2.3 Montage Vorsichtsmaßnahmen bei der Installation Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: • Nicht in direkter Sonneneinstrahlung. • Nicht in Bereichen, in denen leicht entflammbare Materialien gelagert werden. • Nicht in explosionsgefährdeten Bereichen.

  • Page 8: Reaktion Auf Notfallsituationen

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 3. Reaktion auf Notfallsituationen Die Batterie kann einzeln oder mehrfach parallel verwendet werden. Sie ist so kon- zipiert, dass Gefahren oder Ausfälle vermieden werden. Der Hersteller kann jedoch nicht für ihre absolute Sicherheit garantieren.

  • Page 9: Produktinformationen

    Batterie gespeichert werden. Nachts oder bei Bedarf kann die gespeicherte Energie den elektrischen Geräten zur Verfügung gestellt werden. Dadurch wird die Nutzungseffizienz der Photovoltaik-Stromerzeugung verbessert, Lastspitzen kön- nen ausgeglichen werden, und es steht eine Notstromversorgung bereit. 4.1 AX 5kWh BAT Spezifikationen Spezifikation Batterie-Modul AX 5kWh BAT Nominale Kapazität (Ah)

  • Page 10: Produktmerkmale

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 5. Produktmerkmale 5.1 Merkmale des Batteriesystems Die Batterien sind mit mehreren Schutzsystemen ausgestattet, um den sicheren Betrieb des Systems zu gewährleisten. Einige dieser Schutzsysteme umfassen: • Wechselrichterschutz: Überspannung, Überstrom, externer Kurzschluss, Verpolung, Erdschluss, Übertemperatur, Einschaltstrom.
  • Page 11 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Objekt Beschreibung Objekt Beschreibung Objekt Beschreibung Handgriff Erdungsklemme Erdungsklemme LINK IN PCS COM POWER-Schalter Handgriff BMS-Status-LED Ventile DC-Schalter BMS-SOC-LED LINK OUT Batteriehalterung Parallele Kommunikationsschnittstelle (LINK IN, LINK OUT) und Kommunikationsschnittstelle zum Wechselrichter (CAN) Beschreibung der Netzwerkschnittstelle: •...

  • Page 12: Überwachungsmethoden

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Erdungsklemme Diese Klemme dient dazu, die Batterie zu Sicherheitszwecken mit der Erde zu ver- binden. Im Parallelbetrieb kann diese Klemme auch für den Anschluss einer par- allelen Batterie verwendet werden. Handgriff Der Griff wird zum Tragen oder Bewegen der Batterie verwendet.

  • Page 13: Einrichtung

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 6. Einrichtung 6.1 Werkzeuge Für den Einbau der Batterie werden die folgenden Werkzeuge benötigt. Crimpzange Sicherheitsschuhe Sicherheits- Magnetischer (B1) (C1) handschuhe Phillips- (D1) Schraubendreher (A1) Filzstift Schutzbrille Gummihammer (G1) (E1) (F1) Außensechskant (H1)

  • Page 14: Artikel Im Paket

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 6.2 Artikel im Paket Bitte prüfen Sie, ob folgende Artikel im Paket enthalten sind: Batterie Halterung (wand) Halterung (Batterie) M6×12 Schraube ×1 (A2) ×1 (B2) ×2 (C2) ×4 (D2) D8 Kunststoff-Dübel M5×10 Schrauben...
  • Page 15 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 6.3 Abstand Stehende Montage Wandmontage Achten Sie darauf, einen Abstand von mindestens 300 mm zu lassen. Um den Batteriespeicher herum muss ein Freiraum von mindestens 300 mm vorhanden sein, damit die Kühlung gewährleistet ist.
  • Page 16 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 6.4 Schritte zur Installation Schritt 1: Die Montage der Halterung erfolgt in folgenden Schritten: a. Legen Sie die Halterung an die Wand, richten Sie die Position der Löcher mit einer Wasserwaage (K1) aus, und markieren Sie die Positionen der 4 Löcher.
  • Page 17 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Schritt 2: Gehen Sie wie folgt vor, um die Batterie an der Wand zu befestigen: a. Richten Sie die Schnalle der Batteriehalterung an den Löchern der Montage- halterung an der Wand aus und legen Sie die Batterie von oben nach unten ein.
  • Page 18 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Stand-Alone-Modus Schritt 1: Stecken Sie die beiden Parallelenstecker (H2) in die Anschlüsse LINK IN und LINK OUT. Schritt 2: Schließen Sie die Wechselrichterkabel an: Erde Erde Seite 18 atx053de0225...
  • Page 19 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher HINWEIS: Das Stromkabel (K2) muss mindestens 80 mm gerade von der Batterie- DC+/- abgezogen werden, bevor es gebogen wird. Stellen Sie sicher, dass das an den Wechselrichter angeschlossene Strom- kabel vertikal angeschlossen ist und dass die vertikale Länge mehr als 30 cm beträgt.
  • Page 20 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Paralleler Modus Schritt 1: Anschließen der parallelen Kabel: Erde Erde Erde Erde Erde Erde Erde Erde Erde Seite 20 atx053de0225...
  • Page 21 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Die Parallelschaltung von Batterien erfolgt in folgenden Schritten: a. Stecken Sie den Parallelenstecker (H2) in den LINK lN-Anschluss. Diese Batterie wird als Hauptbatterie definiert (welche Batterie auch immer als Hauptbatte- rie eingestellt werden kann).
  • Page 22 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Schritt 2: Schließen Sie die Wechselrichterkabel an: Erde Erde Erde Erde Erde Erde Erde Erde Erde HINWEIS: Halten Sie einen Abstand von 300-600 mm zwischen der Batterie und der Anschlussdose ein. Das Netzkabel (K2) muss vor dem Biegen mehr als 80 mm gerade von der Batterie DC+/- abgezogen werden.
  • Page 23 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher a. Verbinden Sie das Erdungskabel (J2) der Hauptbatterie mit der Erde. b. Schließen Sie das PCS-Kommunikationskabel (I2) der Hauptbatterie an den BMS-Kommunikationsanschluss des Wechselrichters an. c. Verbinden Sie das Netzkabel (K2) jeder Batterie mit der Junction Box (separat zu kaufen) und schließen Sie das Ausgangsstromkabel des Anschlusskastens...

  • Page 24: Vorbereitung Der Inbetriebnahme Des Systems

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 6.5 Vorbereitung der Inbetriebnahme des Systems • Wenn Sie den Wechselrichter anschließen, schalten Sie zuerst die Batterie ein, um sicherzustellen, dass die Batteriespannung normal ist, und schalten Sie dann den Wechselrichter ein. • Die Installation und der Betrieb müssen den örtlichen elektrischen Normen ent- sprechen.

  • Page 25: Inbetriebnahme

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher HINWEIS: Halten Sie die Batterie nicht während des Lade- und Entladevorgangs an. HINWEIS: Stellen Sie sicher, dass der Batterie-Wechselrichter vor dem Schwarzstart korrekt angeschlossen ist. Keine Änderungen an der Verkabelung wäh- rend des Schwarzstarts.
  • Page 26 Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher Störungsstatus wird durch Anzeige angezeigt: Störung LED Status SOC(LED 4-1) Unterspannungsfehler • ■ Überspannungsfehler • ■ Übertemperaturfehler • • ■ Untertemperaturfehler • ■ Entladestrom zu hoch • • ■ Ladestrom zu hoch •...

  • Page 27: Ausschluss

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 8. Ausschluss Die Garantie erstreckt sich nicht auf Defekte, die durch normalen Verschleiß, un- zureichende Wartung, Handhabung, Lagerung, fehlerhafte Reparatur, Änderun- gen an der Batterie oder durch Dritte, die nicht vom Hersteller oder seinem Vertre- ter stammen, Nichtbeachtung der hierin enthaltenen Produktspezifikationen oder unsachgemäße Verwendung oder Installation verursacht wurden, einschließlich,...

  • Page 28: Fehlersuche Und Wartung

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 9. Fehlersuche und Wartung 9.1 Wartung 1) Es wird empfohlen, die Batterie nicht länger als 6 Monate zu lagern. 2) Bei der Erstinstallation darf der Abstand zwischen den Herstellungsdaten der Batteriemodule nicht mehr als 3 Monate betragen.

  • Page 29: Fehlersuche

    Installations- und Bedienungsanleitung AX 5kWh BAT Energiespeicher 9.2 Fehlersuche Wenn die S-LED auf dem Bedienfeld blinkt oder normal leuchtet, bedeutet dies nicht, dass die Batterie defekt ist, sondern es kann sich um einen Alarm oder eine Schutzfunktion handeln. Bitte lesen Sie den Abschnitt „Fehlerstatus durch Anzeige“...
  • Page 30 Please contact us if you have any questions! AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Phone +49 4101 37676-0 · info@akkusys.de www.akkusys.de · akkusys.shop · www.a-tronix.de...
  • Page 31 AX 5KWH BAT ENERGY STORAGE Installation guide / User manual atx053en0225...
  • Page 32 Installation guide / User manual AX 5kWh BAT Energy Storage INTRODUCTION The publication and copyright of this documentation remain with the company: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de...
  • Page 33 Installation guide / User manual AX 5kWh BAT Energy Storage Table of Contents Page 1. NOTES ON THIS MANUAL 1.1 Scope of validity 1.2 Symbols 2. SAFETY 2.1 Handling 2.2 Installation 3. RESPONSE TO EMERGENCY SITUATIONS 4. PRODUCT INFORMATION 4.1 AX 5kWh BAT Specifications 5.

  • Page 34: Notes On This Manual

    Installation guide / User manual AX 5kWh BAT Energy Storage 1. Notes on this manual 1.1 Scope of validity The document describes the installation, commissioning, maintenance and troubleshooting of the following high voltage battery listed below: AX 5kWh BAT NOTE: The battery chemistry of this product is Lithium Iron Phosphate.

  • Page 35: Safety

    Installation guide / User manual AX 5kWh BAT Energy Storage Do not dispose of the product with household wastes. Disconnect the equipment before carrying out maintenance or repair. Observe precautions for handling electrostatic discharge sensitive devices. PE conductor terminal. NOTE: This symbol indicates important texts, notes or tips.

  • Page 36: Installation

    Installation guide / User manual AX 5kWh BAT Energy Storage 2.2 Installation • Do not connect the pack to inverter conductors or Photo-Voltaic conductors. This will damage the battery and may result in explosion. • After unpacking, please check the product for damages and missing parts.
  • Page 37 Installation guide / User manual AX 5kWh BAT Energy Storage 2.3 Mounting Installation precaution Make sure the installation site meets the following conditions: • Not in direct sunlight. • Not in areas where highly flammable materials are stored. • Not in potential explosive areas.

  • Page 38: Response To Emergency Situations

    Under any fire situation, please evacuate the people from the building immediately before trying to extinguish it. a-TroniX batteries incorporate a thermal aerosol fire extinquishing device. This device deploys upon detection of thermal runaway and was capable of suppressing and restricting the spread of fire.

  • Page 39: Product Information

    AX 5kWh BAT Energy Storage 4. Product Information AX 5kWh BAT photovoltaic energy storage system is a high-voltage energy storage system based on lithium-ion ferrous phosphate battery. It is equipped with a customized battery management system (BMS), which is designed for energy storage applications of household photovoltaic power generation users.

  • Page 40: Product Features

    Installation guide / User manual AX 5kWh BAT Energy Storage 5. Product Features 5.1 Battery System Features The batteries have been fitted with multiple protection systems to ensure the safe operation of the system. Some of the protection system includes: •...
  • Page 41 Installation guide / User manual AX 5kWh BAT Energy Storage Object Description Object Description Object Description Handle Ground Terminal Ground Terminal LINK IN PCS COM POWER Switch Handle BMS Status LED Valves DC Switch SOC LED LINK OUT Battery Bracket...

  • Page 42: Monitoring Methods

    Installation guide / User manual AX 5kWh BAT Energy Storage Ground Terminal This terminal is used to connect the battery to the earth for safety purposes. In parallel mode, this terminal can also be used to connect to parallel battery.

  • Page 43: Installation

    Installation guide / User manual AX 5kWh BAT Energy Storage 6. Installation 6.1 Tools The following tools will be required to install the battery. 6mm Magnetic Crimpers Safety Shoes Safety Gloves Phillips Screwdriver (B1) (C1) (D1) (A1) Marker Safety Glasses...

  • Page 44: Items In The Package

    Installation guide / User manual AX 5kWh BAT Energy Storage 6.2 Items in the package Please check if following items are including with the package: Battery Bracket (wall) Bracket (battery) M6×12 Screw ×1 (A2) ×1 (B2) ×2 (C2) ×4 (D2) D8 Plastic Expansion M5×10 Screws...
  • Page 45 Installation guide / User manual AX 5kWh BAT Energy Storage 6.3 Clearance Standing mounting Wall mounting Make sure to leave a space of at least 300 mm. A clearance of at least 300 mm must be Ieft around the battery pack for proper cooling.

  • Page 46: Installation Steps

    Installation guide / User manual AX 5kWh BAT Energy Storage 6.4 Installation steps Step 1: The steps for installing the bracket are as follows: a. Place the bracket against the wall, adjust the hole position with a Spirit Level (K1), and mark the positions of the 4 holes.
  • Page 47 Installation guide / User manual AX 5kWh BAT Energy Storage Step 2: The steps for installing the battery on the wall are as follows: a. Align the buckle of the battery bracket with the holes of mounting bracket on the wall, then place the battery from top to bottom.
  • Page 48 Installation guide / User manual AX 5kWh BAT Energy Storage Stand-alone Mode Step 1: Insert the 2 Parallel Plugs (H2) into the LINK IN and LINK OUT ports respectively. Press Insert Tighten Step 2: Connect the inverter cables: Ground Ground...
  • Page 49 Installation guide / User manual AX 5kWh BAT Energy Storage NOTE: Power Cable (K2) must be pulled straight from the battery DC+/- for more than 80mm before bending. Make sure that the power cable connected to the inverter is connected vertically and that the vertical length is greater than 30 cm.
  • Page 50 Installation guide / User manual AX 5kWh BAT Energy Storage Parallel Mode Step 1: Connect the parallel cables: Left side Ground Right side Ground Insert plug Ground Ground Ground Junction box 4th (Last) Insert plug Ground Ground Ground Ground 1st (Main)
  • Page 51 Installation guide / User manual AX 5kWh BAT Energy Storage The steps for parallel connection of batteries is as follows: a. Insert the Parallel Plug (H2) into the LINK IN port, this battery is defined as the Main battery (whichever battery can be set as the Main).
  • Page 52 Installation guide / User manual AX 5kWh BAT Energy Storage Step 2: Connect the inverter cables: Left side Ground Right side Ground Insert plug Ground Ground Ground Junction box 4th (Last) Insert plug Ground Ground Ground Ground 1st (Main) NOTE: Keep a distance of 300-600mm from the battery to the junction box.
  • Page 53 Installation guide / User manual AX 5kWh BAT Energy Storage a. Connect the Ground Cable (J2) of the Main battery to the ground. Ground b. Connect the PCS Communication Cable (I2) of the Main battery to the BMS communication port of the inverter.

  • Page 54: System Operation

    Installation guide / User manual AX 5kWh BAT Energy Storage 6.5 System Operation • When the grid connected system is started, the inverter should be turned on first to avoid the current pulse of the inverter increasing to the battery pack.

  • Page 55: Commissioning

    Installation guide / User manual AX 5kWh BAT Energy Storage 7. Commissioning There are five LED indicators to show its operating status. Different symbols indicate different flashing modes, and the explanation is as follows: Symbol Status LED flash display (on: 0.5S; off: 0.5S ) ■...
  • Page 56 Installation guide / User manual AX 5kWh BAT Energy Storage Fault status indicated by indicator: Fault LED Status SOC(LED 4-1) Under voltage fault • ■ Over voltage fault • ■ Over temperature fault • • ■ Under temperature fault •...

  • Page 57: Exclusion

    Installation guide / User manual AX 5kWh BAT Energy Storage 8. Exclusion The warranty shall not cover the defects caused by normal wear and tear, inadequate maintenance, handling, storage faulty repair, modifications to the battery or pack by a third party other than manufacturer or manufacturer agent, failure to observe the product specification provided herein or improper use or installation, including but not limited to the following.

  • Page 58: Troubleshooting And Maintenance

    Installation guide / User manual AX 5kWh BAT Energy Storage 9. Troubleshooting and Maintenance 9.1 Maintenance 1) It is recommended that the battery storage time is not more than 6 months. 2) For the first installation, the interval among manufacture dates of battery modules shall not exceed 3 months.

  • Page 59: Troubleshooting

    Installation guide / User manual AX 5kWh BAT Energy Storage 9.2 Troubleshooting When the S LED on the panel is flashing or normally on, it does not mean that the battery is abnormal, it may be just an alarm or protection. Please check the „Fault status indicated by indicator”...
  • Page 60 Bei Rückfragen kontaktieren Sie uns gern! AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 · info@akkusys.de www.akkusys.de · akkusys.shop · www.a-tronix.de...
