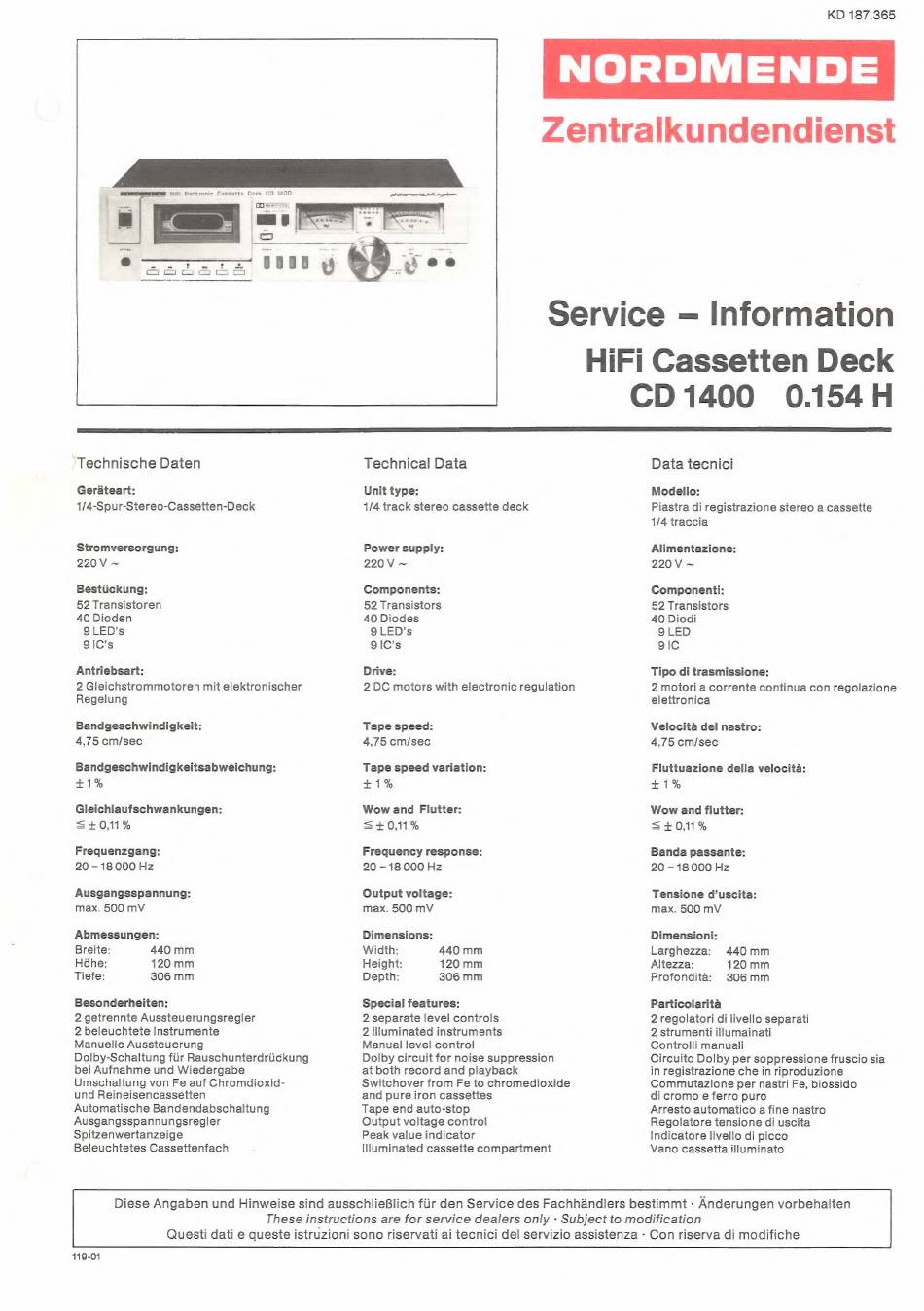

Nordmende CD1400 Service Information

KD 187.365
Zentralkundendienst
HiFi Electronic Cassette Deck CO 100
Service — Information
HiFi Cassetten Deck
CD1400 0.154H
Technische Daten
Gerateart:
1/4-Spur-Stereo-Cassetten-Deck
Stromversorgung:
220V ~
Bestiickung:
52 Transistoren
40 Dioden
9 LED's
9IC's
Antriebsart:
2 Gleichstrommotoren mit elektronischer
Regelung
Bandgeschwindigkeit:
4,75 cm/sec
Bandgeschwindigkeitsabweichung:
+1%
Gleichlaufschwankungen:
S+0,11%
Frequenzgang:
20 - 18000 Hz
Ausgangsspannung:
max. 500 mV
Abmessungen:
Breite: 440 mm
Hohe: 120mm
Tiefe: 306 mm
Besonderheiten:
2 getrennte Aussteuerungsregler
2 beleuchtete Instrumente
Manuelle Aussteuerung
Dolby-Schaltung fiir Rauschunterdriickung
bei Aufnahme und Wiedergabe
Umschaltung von Fe auf Chromdioxid-
und Reineisencassetten
Automatische Bandendabschaltung
Ausgangsspannungsregler
Spitzenwertanzeige
Beleuchtetes Cassettenfach
Technical Data
Unit type:
1/4 track stereo cassette deck
Power supply:
220V ~
Components:
52 Transistors
40 Diodes
9 LED's
9IC's
Drive:
2 DC motors with electronic regulation
Tape speed:
4,75 cm/sec
Tape speed variation:
+1%
Wow and Flutter:
S=+0,11%
Frequency response:
20 - 18000 Hz
Output voltage:
max. 500 mV
Dimensions:
Width: 440 mm
Height: 120 mm
Depth: 306 mm
Special features:
2 separate level controls
2 illuminated instruments
Manual level control
Dolby circuit for noise suppression
at both record and playback
Switchover from Fe to chromedioxide
and pure iron cassettes
Tape end auto-stop
Output voltage control
Peak value indicator
Illuminated cassette compartment
Data tecnici
Modello:
Piastra di registrazione stereo a cassette
1/4 traccia
Alimentazione:
220V ~
Componenti:
52 Transistors
40 Diodi
9LED
9IC
Tipo di trasmissione:
2 motori a corrente continua con regolazione
elettronica
Velocita del nastro:
4,75 cm/sec
Fluttuazione della velocita:
+1%
Wow and flutter:
=+0,11%
Banda passante:
20 - 18000 Hz
Tensione d'uscita:
max. 500 mV
Dimensioni:
Larghezza: 440mm
Altezza: 120 mm
Profondita: 306mm
Particolarita
2 regolatori di livello separati
2 strumenti illumainati
Controlli manuali
Circuito Dolby per soppressione fruscio sia
in registrazione che in riproduzione
Commutazione per nastri Fe, biossido
di cromo e ferro puro
Arresto automatico a fine nastro
Regolatore tensione di uscita
Indicatore livello di picco
Vano cassetta illuminato
Diese Angaben und Hinweise sind ausschlieBlich fiir den Service des Fachhandlers bestimmt - Anderungen vorbehalten
These instructions are for service dealers only - Subject to modification
Questi dati e queste istruzioni sono riservati ai tecnici del servizio assistenza - Con riserva di modifiche
119-01
