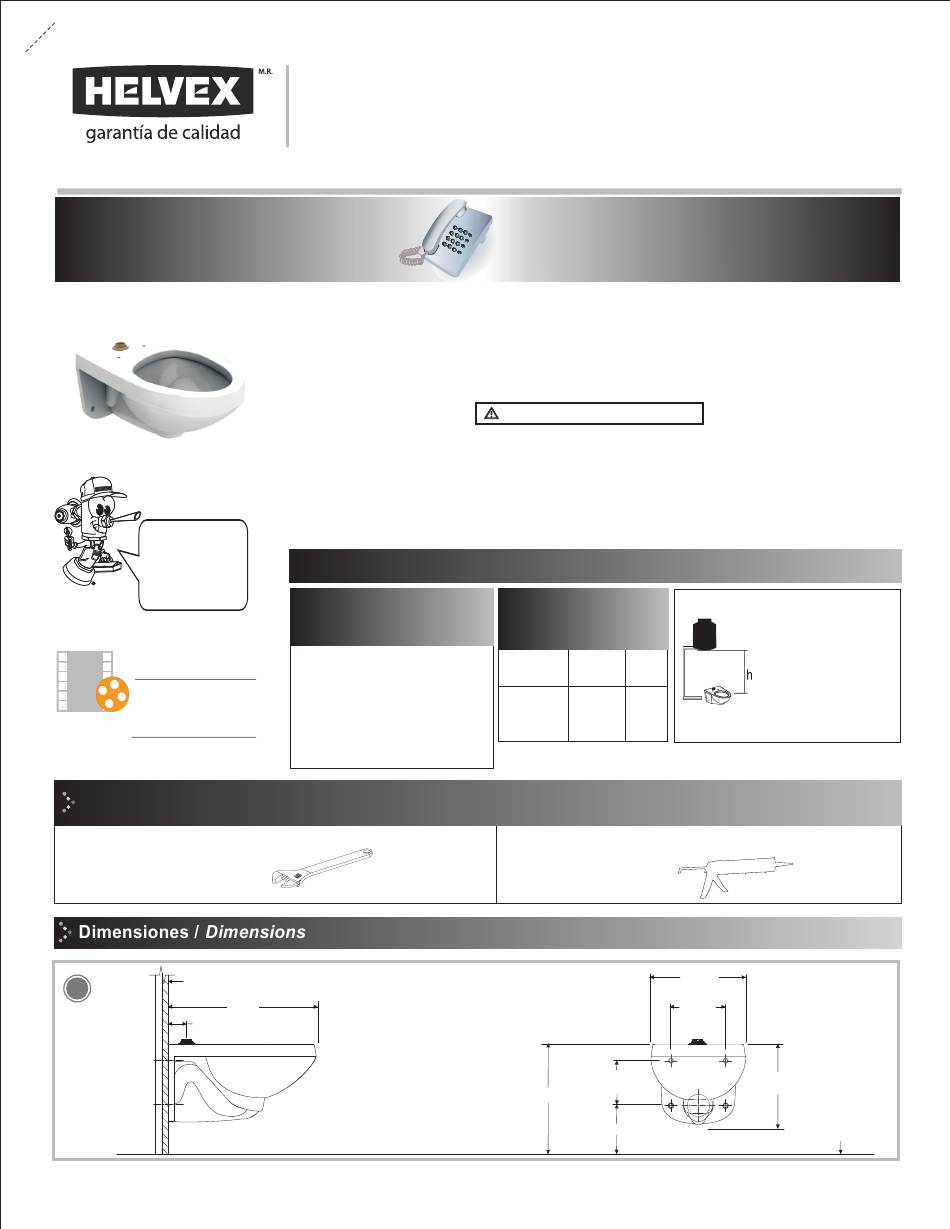

Helvex TZF NAO I PARED Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Visite nuestra página
www.helvex.com.mx,
para visualizar los videos
de instalación.
Visit our website
www.helvex.com.mx,
to view the installation
videos.
Herramienta Requerida
perico
adjustable
wrench
pared con
acabado final
1
wall finish
62.8 cm
(24,75")
7,0 cm
(2,8")
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
Requerimientos de
Instalación
Installation Requirements
Para el correcto funcionamiento de
este producto, la presión mínima
es de (1,4 kg/cm²) 19,9 psi y una
máxima de (6 kg/cm²) 85,3 psi.
For the correct operation of this
product, the minimum pressure is
(1,4 kg/cm ²) 19,9 psi and a
maximum of (6 kg/cm ²) 85,3 psi.
/ Required Tools
Nota:
Se recomienda instalar con el soporte
S-TZF-P, para lograr las alturas ( * ).
Note:
We recommend installing with the
supported
S-TZF-P, to achieve the heights ( * ).
Refacciones Originales:
Original Parts:
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
to the product in any finish.
Relación
Altura Tinaco-Presión
Relation
Tub Height-Pressure
Altura (h)
kg/cm² psi
Height (h)
14 m 1,4 19,9
15m 1,5 21,3
16 m 1,6 22,7
silicón antihongos
silicone antifungal
19,1cm
(7,5")
*39,37 cm *43,18 cm
ó/or
(15,5") (17,0")
*15,87 cm *19,68 cm
ó/or
(6,25") (7,75")
1-06-0972-3
TZF NAO I PARED
(Z5615-BWL-AM-NL)
Taza NAO Suspendida a Pared para
Fluxómetro con Antibac /
Suspended NAO to Flushometer Wall
with Antibac
01 800 890 0594
01 (55) 53 33 94 00
53 33 94 21
Ext. 5068, 5815 y 5913
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 psi].
Every meter of height of
your product to the base
of the water tank (0,1
kg/cm²) [1,42 psi]
equivals.
36,51cm
(14,375")
22,86cm
(9,0")
337 cm
(13,25")
Nivel de Piso
Terminado
Finished Floor
Level
Toilet
