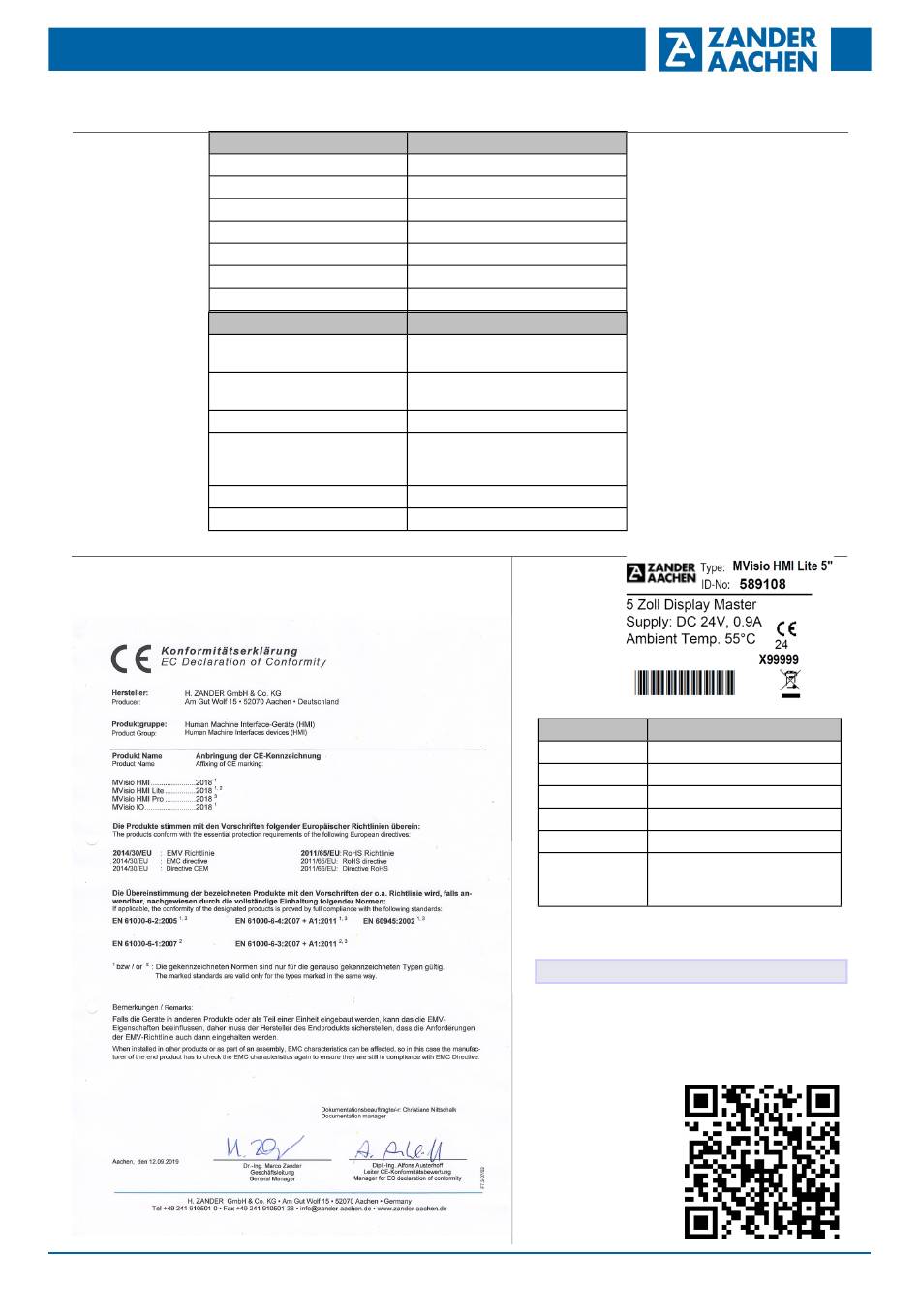

Kurzbetriebsanleitung MVisio HMI Lite 5
Kurzbetriebsanleitung
Technische Daten
Display
Touchscreen Technologie
Display / backlight
Farben
Auflösung
Diagonale (Inches)
Format
Dimmen
Anschlüsse
Serieller Anschluss
Ethernet Anschluss
USB Anschlüsse
Netzanschluss:
Spannung
Strom bei 24 VDC
SD-Kartenslot
Erweiterungssteckplatz
EU Declaration of
Conformity
Tel +49 241 9105010 • Fax +49 241 91050138 • info@zander-aachen.de • www.zander-aachen.de
MVisio HMI Lite (5"-Variante)
Kapazitiv
TFT Color / LED
16.7 M
800 x 480
5
16:9
Ja
MVisio HMI Lite (5"-Variante)
Softwarekonfigurierbar
RS-232, RS-485, RS-422
2x RJ45, 10/100 Mbit
1x USB 2.0
9 bis 32 VDC; bevorzugt
24 VDC 0.9 A
Nicht vorhanden
Nicht vorhanden
H. ZANDER GmbH & Co. KG • Am Gut Wolf 15 • 52070 Aachen • Germany
Irrtümer und technische Änderungen vorbehalten
Produkt-
identifizierung
Bsp.:
Aufdruck
Bedeutung
Typenbezeichnung
MVisio HMI Lite
Modell
5 Zoll Variante
Ident-Nr.
589108
Produktionsjahr
2024
Seriennummer
X999999
Herstelleradresse
H. Zander GmbH & Co. KG
Am Gut Wolf 15, 52070 Aachen
www.zander-aachen.de
Varianten &
Zubehör
Best.-Nr. 589108
MVisio HMI Lite (5")
Mehr
Informationen
Originaldokument
S09
E61-491-00
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MVisio HMI Lite 5 and is the answer not in the manual?

Questions and answers

Summary of Contents for Zander Aachen MVisio HMI Lite 5

  • Page 1 Kurzbetriebsanleitung MVisio HMI Lite 5 Originaldokument Kurzbetriebsanleitung Irrtümer und technische Änderungen vorbehalten Technische Daten Display MVisio HMI Lite (5“-Variante) Touchscreen Technologie Kapazitiv Display / backlight TFT Color / LED Farben 16.7 M Auflösung 800 x 480 Diagonale (Inches) Format 16:9 Dimmen Anschlüsse...
  • Page 2 Kurzbetriebsanleitung MVisio HMI Lite 5 Originaldokument Kurzbetriebsanleitung Irrtümer und technische Änderungen vorbehalten Zu Ihrer Sicherheit Bestimmungsgemäße Verwendung Die HMIs (Human Machine Interfaces) der MVisio Pro Familie dienen zum Steuern, Bedienen und Beobachten von Maschinenprozessen. Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede andere Verwen- dung gilt als nicht bestimmungsgemäß.
  • Page 3: Montage

    Kurzbetriebsanleitung MVisio HMI Lite 5 Originaldokument Kurzbetriebsanleitung Irrtümer und technische Änderungen vorbehalten Montage A = MVisio Lite, B = Einbauausschnitt Gerät wie folgt montieren: Jede der Schrauben anziehen, bis die Ecken des Rahmens  Panel aufliegen. maximale Anzugs- drehmoment beträgt 75 Ncm.
  • Page 4 Kurzbetriebsanleitung MVisio HMI Lite 5 Originaldokument Kurzbetriebsanleitung Irrtümer und technische Änderungen vorbehalten Serieller Anschluss CAN-H CAN 120 ohm CAN-L CAN-H CAN-GND Hinweis: Um die CAN-Bus-Terminierung (R120Ω) zu CAN-SHIELD aktivieren, müssen die Pins 1-2 extern ange- schlossen werden. Die RS485 GND– und CAN-GND-Pins sind voneinander isoliert.
  • Page 5: Eu Declaration Of Conformity

    Quick Start Guide MVisio HMI Lite 5 English Translation Quick Start Guide Errors and technical changes reserved Technical Data Display MVisio HMI Lite (5“-Version) Touchscreen Technology Capacitive Display / backlight TFT Color / LED Colors 16.7 M Resolution 800x 480...
  • Page 6: For Your Safety

    Quick Start Guide MVisio HMI Lite 5 English Translation Quick Start Guide Errors and technical changes reserved For your safety Intended use The HMIs (Human Machine Interfaces) of the MVisio Pro family are used to control, operate and monitor machine processes. The devices may only be used as in this instructions described. Any other use is considered improper.
  • Page 7 Quick Start Guide MVisio HMI Lite 5 English Translation Quick Start Guide Errors and technical changes reserved Assembly A = MVisio Pro, B = Panel cut-out Mount the device as follows: Tighten each of the screws until the corners of the frame ...
  • Page 8 Quick Start Guide MVisio HMI Lite 5 English Translation Quick Start Guide Errors and technical changes reserved Serial connection CAN-H CAN 120 ohm CAN-L CAN-H Hint: CAN-GND To enable CAN bus termination (R120Ω) pins 1- 2 must be connected externally.
