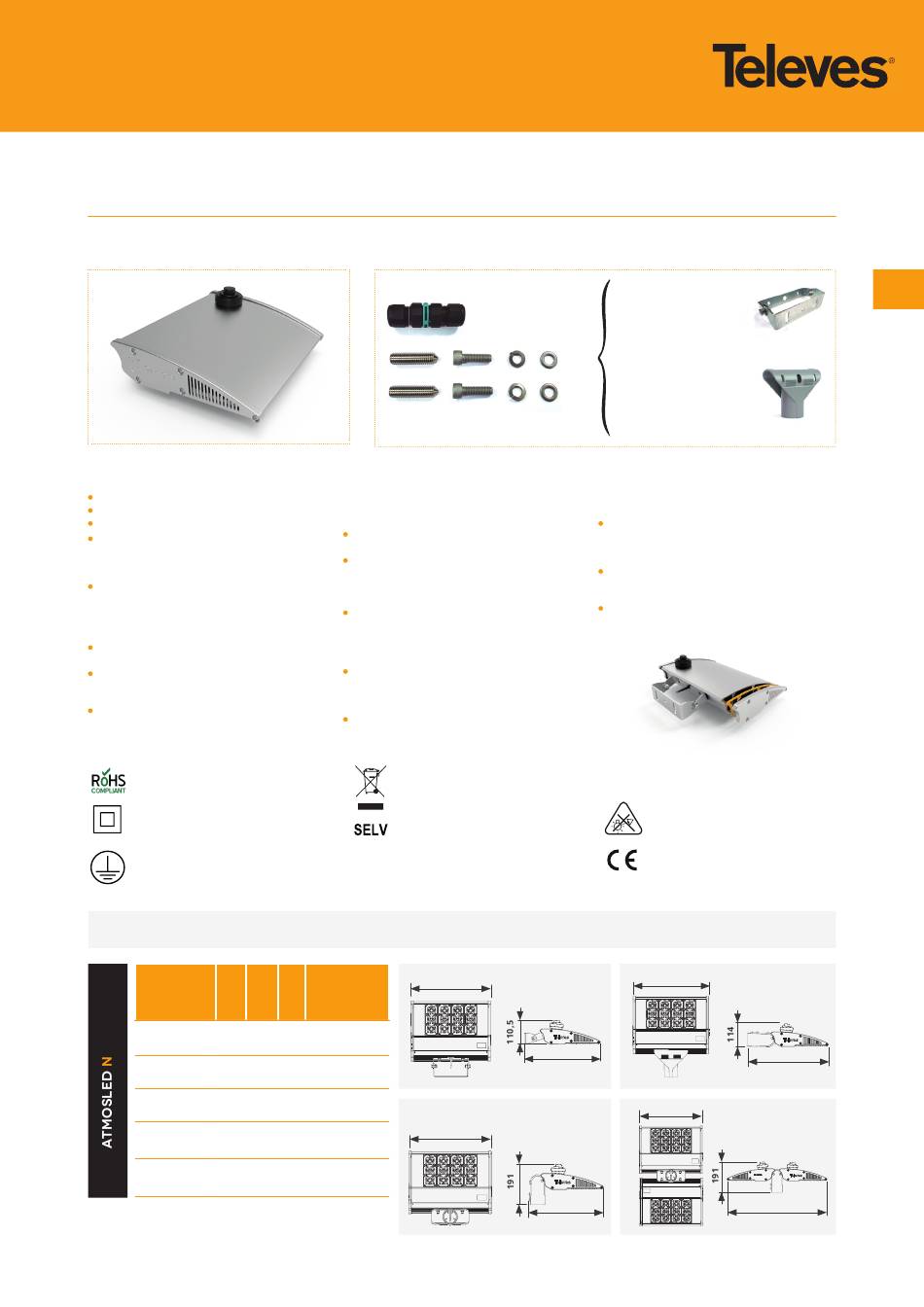

ATMOSLED N SERIES
ILUMINACIÓN LED DE EXTERIOR
Instrucciones de montaje, operación y mantenimiento
Contenido de la caja
Instrucciones de seguridad
Lea las instrucciones.
Conserve estas instrucciones.
Preste atención a todas las advertencias.
La instalación y mantenimiento debe ser
efectuado por personal especializado (elec-
tricista autorizado según las normas del
país).
Esta luminaria es de Clase II y no necesita
conexión a tierra.
*Ref.685500xxxxxxxx es de Clase I, necesita co-
nexión a tierra (el cable de tierra es bicolor:
amarillo-verde).
Verificar que la tensión de red coincida con
la de la luminaria.
No usar el producto en el caso de que haya
algún componente eléctrico o mecánico
defectuoso.
Si el cable flexible o cordón está dañado,
debe ser sustituido exclusivamente por el
Simbología
Directiva RoHS 2011/65/UE. Libre de
sustancias peligrosas.
Aislamiento Clase II: Doble aislamien-
to eléctrico que no requiere toma de
tierra de seguridad eléctrica.
Para identificar cualquier terminal
que esté destinado a la conexión a
un conductor externo para protec-
ción contra descargas eléctricas en
caso de fallo.
No alterar la luminaria en ningún caso, en la reparación o sustitución utilizar siempre repuestos originales facilitados por el fabricante.
La garantía del producto quedará invalidada en el caso del incumplimiento parcial o total de estas instrucciones.
Nº PESO
REF.**
LEDs (kg)
680500 12 5,9
xxxxxxxx
24 7
681500
xxxxxxxx
682500 36 7,2
xxxxxxxx
48 8,4
683500 xxxxxxxx
685500 72 9,8
xxxxxxxx*
Temperatura de trabajo: -30... 40ºC / Volt. de entrada: 220-240V~ / PF>0,95
Óptica: PC 5mm de espesor / **xxxxxxxx depende del dimming, la temperatura de
elementos de montaje
a
M8
b
fabricante, su servicio técnico o por una per-
sona de cualificación equivalente con objeto
de evitar cualquier riesgo.
No requiere limpieza interior. No abrir la
luminaria en ningún caso.
Los colores de los cables en el conductor
responden a la siguiente codificación:
AZUL – NEUTRO
MARRÓN o NEGRO – FASE
El fabricante declina cualquier responsabi-
lidad por daños debidos al incumplimiento
de una correcta conexión, que respete la
codificación de colores anteriormente men-
cionada recogida en el REBT.
Desconectar la alimentación de la luminaria
para el reemplazo de las ópticas y también,
si es el caso, para el reemplazo del policarbo-
nato protector en caso de deterioro.
No aflojar el prensaestopa de la luminaria en
Directiva WEEE 2012/19/UE.
Residuos de aparatos eléctricos y
electrónicos.
Voltaje de salida menor de 60 Vdc.
Grado de protección IP64 contra
IP64
la penetración de cuerpos sólidos
extraños y agua.
POTENCIA TOTAL
L
CONSUMIDA
(mm)
(W)
260 39
340 58
340 78
388 108
520 165
color, el tipo de óptica y el color.
opción 1A:
SOPORTE DE PARED
Prensaestopa
Ref. 69000801
+ opción 1B: BRAZO
Soporte horizontal
Ref. 69000201
M8
opción 1C: BRAZO
Soporte vertical
Ref. 69000401
c d e
Soporte vertical doble
Ref. 69000601
ningún caso porque su hermeticidad se verá
afectada.
La fuente de luz de esta luminaria es no re-
emplazable, cuando la fuente de luz alcance el
final de su vida, se debe sustituir la luminaria
completa.
En caso de apertura accidental es necesario
sustituir las juntas de las tapas para asegurar
la protección IP64.
La luminaria debería colocarse de forma que
no se espera una mirada prolongada a
la luminaria a una distancia más cercana a
3,26m.
IK10
Ref. 69000801
L
423
Ref. 69000401
L
395
Grado de protección IK10 contra
impactos mecánicos nocivos.
No efectuar una mirada prolongada
a la fuente de luz.
El equipo cumple los requerimientos
del marcado CE.
Ref.69000201
L
472
L
Ref. 69000601
703
(mm)
ES
