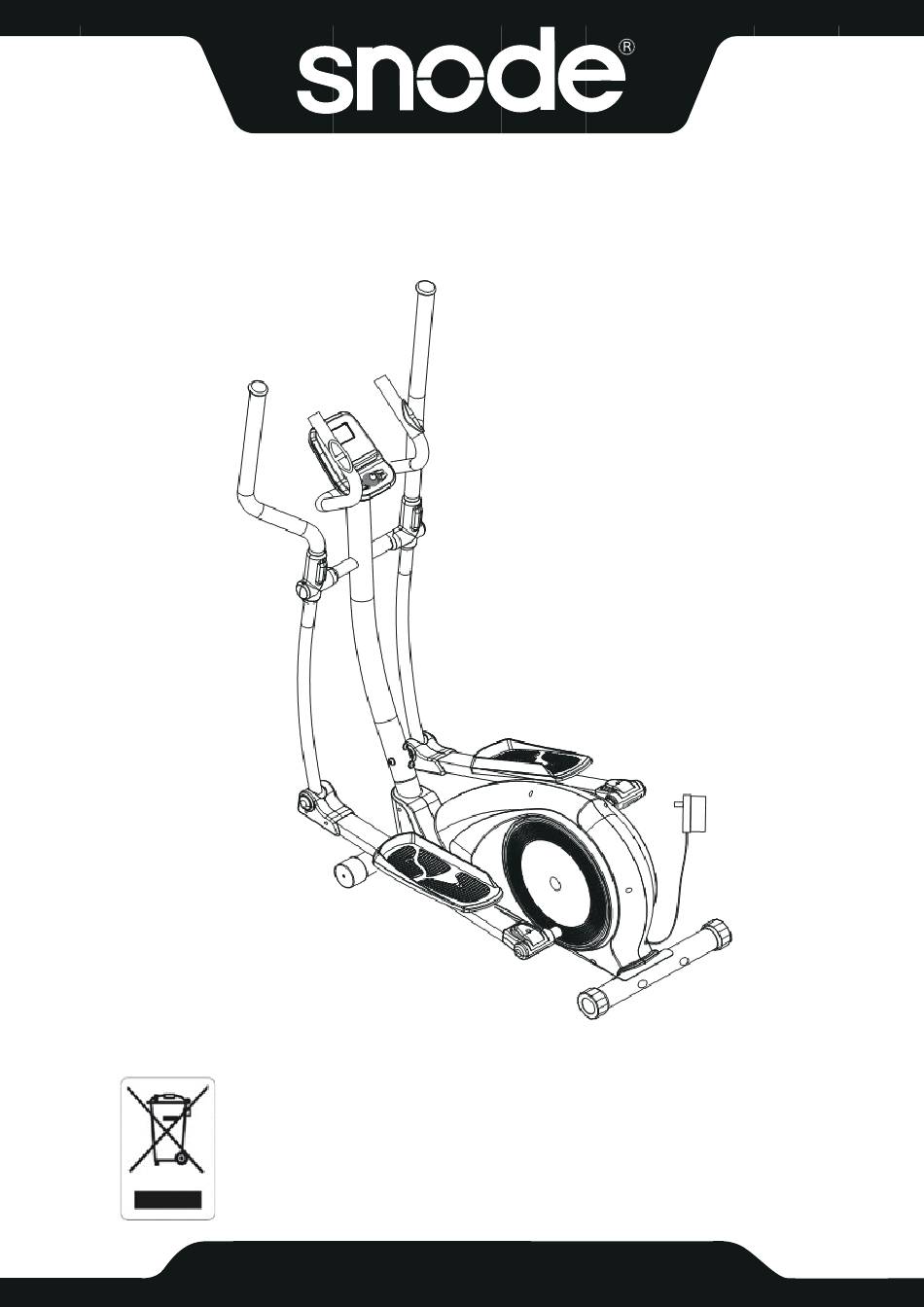

MOTORIZED MAGNETIC ELLIPTICAL
MOTORISIERTE MAGNETISCHE ELLIPTISCHE
电磁控椭圆机
使用说明书
INSTRUCTION MANUAL / BEDIENUNGSANLEITUNG /
IMPORTANT: Read all instructions carefully before using this product. Retain this
owner's manual for future reference. The specifications of this product may vary
from his photo, subject to change without notice.
WICHTIG: Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie dieses Produkt
verwenden. Bewahren Sie dieses Benutzerhandbuch für spätere Referenz auf. Die
technischen Daten dieses Produkts können von diesem Foto abweichen.
Änderungen vorbehalten.
重要信息： 使用本产品前请仔细阅读所有说明。 请保留此用户手册以备将来参考。 图片仅供
参考， 产品实际以实物为准。
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the E20i and is the answer not in the manual?

Questions and answers

Summary of Contents for snode E20i

  • Page 1 MOTORIZED MAGNETIC ELLIPTICAL MOTORISIERTE MAGNETISCHE ELLIPTISCHE 电磁控椭圆机 使用说明书 INSTRUCTION MANUAL / BEDIENUNGSANLEITUNG / IMPORTANT: Read all instructions carefully before using this product. Retain this owner’s manual for future reference. The specifications of this product may vary from his photo, subject to change without notice. WICHTIG: Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie dieses Produkt verwenden.
  • Page 2 STOP ARRÊT ALTO PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE. STOP. Contact customer service if you have any questions regarding assembly or proper operation of the machine. Bitte wenden Sie sich an unseren Kundendienst, wenn Sie Fragen zu diesem Gerät haben. 偧楇崯桹麇駁㣥㫥詬㛄侕荁饅艊䃾䎪䯖㛽鎽跀綈謚咃忊桽烏、...

  • Page 3: Table Of Contents

    CONTENT / VERZEICHNIS / 目录 SERVICE IMPORTANT SAFETY GUIDELINES EXPLODED VIEW PARTS LIST ASSEMBLY STEPS EXERCISE MONITOR MANUFACTURER’S LIMITED WARRANTY PARTS REQUEST FORM ASSEMBLY INSTRUCTION VIDEO BEDIENUNG SICHERHEITSHINWEISE EXTERNE EXPLOSIONSKARTE EINSTELLUNGEN ASSEMBLY STEPS ÜBUNG MONITOR GARANTIE PARTS REQUEST FORM ASSEMBLY INSTRUCTION VIDEO CN: 注意事项...

  • Page 4: Service

    Enter into below website to find more innovation products: www.amazon.com/snode Hot-Line: 1-323-510-1818 (8:00 AM - 5:00 PM Pacific Standard Time, Daily)

  • Page 5: Bedienung

    Eine E-Mail mit den oben genannten Informationen ist die beste Methode, um während der Geschäftszeiten eine Antwort zu erhalten Besuchen Sie die folgende Website, um weitere Innovationsprodukte zu finden: www.amazon.de/snode Hot-Line: 1-323-510-1818 (8:00 AM - 5:00 PM Pacific Standard Time, Daily) Antwortzeit kann per Anruf variieren.

  • Page 6: Important Safety Information

    IMPORTANT SAFETY INFORMATION Safety Precautions – Please Read the Instruction before Using! We thank you for chosing our product. To guarantee your safety and health , please use this equipment correctly， Please read the information as below carefully before using this equipment. 1.It is important to read this entire manual before assembling and using the equipment.Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly.

  • Page 7: Sicherheitshinweise

    SICHERHEITSHINWEISE Vielen Dank für den Kauf unserer Produkte. Die ordnungsgemäße Verwendung dieses Geräts ist Ihre Garantie für Sicherheit und Gesundheit. Bitte lesen Sie die folgenden Hinweise sorgfältig durch, bevor Sie dieses Gerät verwenden: 1. Es ist sehr wichtig, das Handbuch vor der Installation und Verwendung sorgfältig zu lesen! Nur eine normale Installation, Wartung und Verwendung dieses Geräts kann die Übung sicher und effektiv machen.
  • Page 8 注意事项 感谢您选择SNODE的产品。 为了保证您的安全和健康， 请正确使用此器材。 请在使用器材 之前认真阅读以下安全说明， 使用器材时请务必注意安全。 1.在组装和使用器材之前阅读整本手册非常重要。 只有在组装、 维护和使用正确的情况下， 此器材才能安全 有效运转。 2.在开始所有锻炼计划之前， 您应该咨询您的医生， 以确定您的身体是否存在不适合使用此器材的状况， 以 及计划内是否存在任何可能危及您健康和安全的状况。 如果您正在服用影响您的心率、 血压或胆固醇水平 的药物， 锻炼计划请务必遵循医嘱。 3.此器材仅限成年人使用， 请保证儿童和宠物远离此器材。 4.将器材放在坚固， 平坦的表面上， 并在地板或地毯上盖上保护盖。 为确保安全， 设备周围应至少有0.6米的 可用空间。 5.在使用器材之前， 请检查螺母和螺栓是否牢固拧紧。 请始终按照指示使用器材。 如果在组装或检查设备时 发现任何有缺陷的部件， 或者在使用过程中听到器材发出异常噪音， 请立即停止使用。 在问题解决之前， 请 勿再次使用器材。 6.电子表带有非常多程序， 也可以根据您的运动情况显示相应数值， 心率数据仅供参考， 与实际会有一定的...

  • Page 9: Exploded View

    EXPLODED VIEW...
  • Page 10 EXPLODED VIEW...

  • Page 11: Parts List

    PARTS LIST Description Computer / Computer / 电子表 Foam / Schaum / 把套 Φ23*5*500 Hand Pulse Grip / Handpulsgriff / 握把片 Ф25 Mid-handlebar Join / Mittellenker Verbinden / 中扶手 End Cap / Endkappe / 管塞 Φ25*16 Inertial Wheel Combination / Trägheitsrad Kombination / 惯性轮结合 Bolt / Bolzen / 十字盘头螺钉...
  • Page 12 Power adapter / Netzteil / 电源线 Washer / Unterlegscheibe / 垫片 D8*Φ20*2*r30 Bolt / Bolzen / 螺杆 M8*16*s6 39L/R End Cap / Endkappe / 脚套 Φ60*Φ70*95 Front Bottom Tube / Vorderes Unteres Rohr / 前底管 Bolt / Bolzen / 螺杆 M8*73*20*h5 Bolt / Bolzen / 螺杆...
  • Page 13 Magnetic Board / Magnettafel / 磁力板结合 Bolt / Bolzen / 六角螺栓 M10*55*20*s17 Alloy Wrap / Legierung Wrap / 粉末冶金套 Φ18*3*Φ14 Washer / Unterlegscheibe / 垫圈 D10*Φ20*2镍 Nut / Nuss / 尼龙螺母 M10*h9.5*s17镍 Connecting Rod Joint / Pleuelstange / 连杆接头结合 Bearing / Lager / 轴承 Axle / Achse / 惯性轮轴...

  • Page 14: Assembly Steps

    ASSEMBLY STEPS STEP 1 Secure front bottom tube (40) and rear bottom tube (48) to main frame (45) with bolt (41) , Washer(37) and nut(46) . Schritt 1 Vorderes unterrohr (40) und hinteres unterrohr (48) am hauptrahmen (45) mit bolzen (41) , unterlegscheibe (37) und nuss (46) befestigen.
  • Page 15 ASSEMBLY STEPS STEP 2 1) Connect trunk wire(29) with sensor wire (43) ; 2) Insert handle bar post(25) into main frame(45) , then secure them with bolt(38) and washer(37) . Schritt 2 1) Verbindungskabel (29) mit sensor draht (43) verbinden 2) Setzen Sie den instrument tube(25) in den hauptrahmen (45) ein und befestigen Sie ihn dann mit der schraube (38) und der unterlegscheibe (37) .
  • Page 16 ASSEMBLY STEPS STEP 3 Attach swing rod(21L/R) to handle bar post(25) ,then secure them with bolt(19) , washer(8) and washer(20) . Schritt 3 Befestigen sie die schaukelstange (21L/R) an der instrument tube(25) und befestigen Sie sie dann mit der bolzen(19) , der bolzen(8) und der unterlegscheibe (20) . 澒䖺!4 羮嗎㓕...
  • Page 17 ASSEMBLY STEPS STEP 4 Secure connecting rod (52L/R) on the main frame (45) with nut(56) and washer(57) . Schritt 4 Pleuelstange(52L/R) mit nuss (56) und unterlegscheibe (57) am hauptrahmen (45) befestigen. 澒䖺!5 羮喺䫀 瀭䯒67䯓妕ⅴ䯒68䯓啔墢諢㫪棎酁諦䯒63M0S䯓䀐踎鮪踽楯酁諦䯒56䯓醢、!!
  • Page 18 ASSEMBLY STEPS STEP 5 Secure swing rod(21L/R) on connecting rod(52L/R) with bolt(31) , and nut(35) . Schritt 5 Die schwenkstange (21L/R) mit der bolzen (31) und der nuss (35) an der pleuelstange (52L/R) befestigen. 澒䖺!6 羮嗎㓕 槹䯒42䯓!喺䫀 瀭䯒46䯓啔墢諢掤棎䯒32M0S䯓䀐踎鮪㫪棎酁諦䯒63M0S䯓醢、...
  • Page 19 ASSEMBLY STEPS STEP 6 Secure handle bar(14L/R) to swing rod(21L/R) with bolt(18) and bolt(17) . Schritt 6 Den lenker (14L/R) mit der bolzen (18) und der bolzen (17) an der schaukelstange(21L/R) befestigen. 澒䖺!7 羮昷䎚 槹䯒29䯓鴛叄苾俧 槹䯒28䯓啔墢諢恦忲䯒25M0S䯓䀐踎鮪墢諢掤棎䯒32M0S䯓醢、...
  • Page 20 ASSEMBLY STEPS STEP 7 Secure pedal(53L/R) to connecting rod(52L/R) with bolt(54) , washer(34) and nut(35) . Schritt 7 Das pedal (53L/R) mit der bolzen (54) , der unterlegscheibe (34) und der nuss (35) an der pleuelstange (52l / r) befestigen. 澒䖺!8 羮嗎㓕...
  • Page 21 ASSEMBLY STEPS STEP 8 1)Attach rod cover(59L/R) and rod cover(61L/R) to connecting rod(52L/R) with screw(58) ; 2)Attach rod cover(50L/R) and rod cover(55L/R) to connecting rod(52L/R) with screw(49) ; 3)Attach swing rod cover(16L/R) (30L/R) to swing rod(21L/R) . Schritt 8 1)Befestigen Sie die stangenabdeckung (59L/R) und die stangenabdeckung (61L/R) mit der bolzen (58) an der pleuelstange (52L/R) .
  • Page 22 ASSEMBLY STEPS STEP 9 Secure mid-handle bar join(4) to handle bar post(25) with bolt(9) and washer (8) ,then cover the handlebar clamp(10) . Schritt 9 Befestigen Sie die mittellenker verbinden(4) an der instrument tube (25) mit dem bolzen (9) und der unterlegscheibe (8) und decken Sie dann die klemme (10) ab. 澒䖺!: 羮廟嗎㓕躦槉俧...
  • Page 23 ASSEMBLY STEPS STEP 10 1)Connect the link wire of computer(1) and trunk wire(29) ; 2)Lock computer(1) on the handle bar post(25) with bolt(28) and washer(62) ,then insert the handle pulse wire(12) into the hole on the back of the computer(1) . Schritt 10 1)Verbinden sie das verbindungskabel von computer (1) und verbindungskabe (29) .

  • Page 24: Display Functions

    EXERCISE MONITOR DISPLAY FUNCTIONS ITEM DESCRIPTION Count up - No preset target, Time will count up from 00:00 to maximum 99:59 with each increment is 1 minute. Count down - If training with TIME preset Time, Time will count down from preset to 00:00. Each preset increment or decrement is 1 minute between 00:00 to 99:00.

  • Page 25: Key Function

    EXERCISE MONITOR KEY FUNCTION ITEM DESCRIPTION Increase resistance level Up (Encoder) Setting selection. Decrease resistance level Down (Encoder) Setting selection. Confirm setting or selection. Mode / Enter Press and hold for 2 seconds, computer will reboot and start from user setting. Reset Reverse to main menu during preset workout value or stop mode.

  • Page 26: Beginner Mode

    EXERCISE MONITOR OPERATION: Press START in main menu may start workout in manual mode. 1.Use UP or DOWN (Encoder) to select workout program, choose Manual and press MODE / ENTER to get into. 2.Use UP or DOWN (Encoder) to set TIME (Drawing 8), DISTANCE (Drawing 9), CALORIES (Drawing 10), PULSE (Drawing 11) and press MODE / ENTER to confirm.

  • Page 27: Sporty Mode

    EXERCISE MONITOR SPORTY MODE: 1.Use UP or DOWN (Encoder) to select workout program, choose Sporty mode and press MODE / ENTER to get into. 2.Use UP or DOWN (Encoder) to select Sporty program 1~4 (Drawing 15) and press MODE / ENTER to get into.
  • Page 28 EXERCISE MONITOR Drawing 19 Drawing 20 BODY FAT: 1.In STOP mode, press the BODY FAT key to start body fat measurement. 2.Console will remind to input user GENDER (Drawing 21), AGE, HEIGHT, WEIGHT, then begin to measure. 3.During measuring, users have to hold both hands on the hand grips. And the LCD will display “= ” “= = ” (Drawing 22)for 8 seconds until computer finish measuring.

  • Page 29: Übung Monitor

    ÜBUNG MONITOR ANZEIGEFUNKTION ARTIKEL BESCHREIBUNG Zusammenzählen - Kein voreingestelltes Ziel. Die Zeit wird von 00:00 bis maximal 99:59 hochgezählt. Jedes Inkrement ist 1 Minute. Countdown - Wenn Sie mit der voreingestellten Zeit trainieren, zählt die Zeit von ZEIT(TMR) voreingestellt bis 00:00. Stellen Sie das Ziel so ein, dass die Einheit um 1 Minute erhöht oder verringert wird, und stellen Sie den Bereich von 00:00 bis 99:00 ein.
  • Page 30 ÜBUNG MONITOR SCHLÜSSELFUNKTION ARTIKEL BESCHREIBUNG Widerstandsstufe erhöhen. Up (Encoder) Widerstandsstufe verringern. Down (Encoder) Auswahl der Einstellungen. Einstellung oder Auswahl bestätigen. Modus / Eingabe Halten Sie die Taste 2 Sekunden lang gedrückt. Der Computer wird neu gestartet und beginnt mit den Benutzereinstellungen. ZURÜCKSETZEN Rückkehr zum Hauptmenü...

  • Page 31: Manueller Modus

    ÜBUNG MONITOR Abbildung 6 Abbildung 7 MANUELLER MODUS： 1.Durch Drücken von START im Hauptmenü kann das Training im manuellen Modus beginnen. 2.Verwenden Sie UP oder DOWN (Encoder), um das Trainingsprogramm auszuwählen. Wählen Sie Manual und drücken Sie MODE / ENTER, um das Programm zu öffnen. 3.Verwenden Sie UP oder DOWN (Encoder), um TIME (Abbildung 8), DISTANCE (Abbildung 9), KALORIEN (Abbildung 10), PULSE (Abbildung 11) einzustellen und drücken Sie zur Bestätigung die Taste MODE / ENTER.
  • Page 32 ÜBUNG MONITOR ANFÄNGER MODUS: 1.Verwenden Sie UP oder DOWN (Encoder), um das Trainingsprogramm auszuwählen, wählen Sie den Anfängermodus und drücken Sie MODE / ENTER, um in das Programm zu gelangen. 2.Wählen Sie mit UP oder DOWN (Encoder) Anfängerprogramm 1 bis 4 (Abbildung 13) und drücken Sie MODE / ENTER, um dorthin zu gelangen.
  • Page 33 ÜBUNG MONITOR CARDIO MODUS: 1.Wählen Sie mit UP oder DOWN (Encoder) das Trainingsprogramm aus, und wählen Sie H.R.C. und drücken Sie MODE / ENTER, um dorthin zu gelangen. 2.Verwenden Sie UP oder DOWN (Encoder), um das Alter einzustellen (Abbildung 16). 3.Verwenden Sie UP oder DOWN (Encoder), um 55% (Abbildung 17) .75% .90% oder TAG (TARGET H.R.) auszuwählen (Standardeinstellung: 100).
  • Page 34 ÜBUNG MONITOR KÖRPERFETT: 1.Drücken Sie im STOP-Modus die Taste BODY FAT, um die Körperfettmessung zu starten. 2.Die Konsole erinnert an die Eingabe von Benutzer GENDER (Abbildung 21), ALTER, HÖHE, GEWICHT und beginnt mit der Messung. 3.Der Benutzer muss während der Messung beide Hände an den Handgriffen halten. Das LCD zeigt 8 Sekunden lang "="...
  • Page 35 运动程序说明 显示功能 项目 说明 往上计数 ‒ 无设定目标时，时间将从00:00 开始计算至99:59 时间 往下倒数 ‒ 当设定训练时间时，时间将往下计数至00:00 (TIME) 设定目标以1分钟为增加或减少单位,设定范围为00:00 to 99:00. 显示当前训练速度。最大速度为99.9 KM / H或ML / H. 速度(SPEED) 显示目前每分钟转速数，显示范围0~999. 转速(RPM) 累计从0.00到99.9 KM或ML的总距离. 距离 使用上/下按键设定目标距离. (DISTANCE) 设定目标以0.1 KM或ML为增加减少单位，设定范围为0.00~99.9. 累计训练所消耗的卡路里从0~9999. 卡路里 (CALORIES) (该数据为参考数值，不能用于医疗) 心跳讯号输入7秒后显示侦测心跳值于手动模式可设定目标值 , 开始后心 心跳(PULSE) 跳值超过目标值会发出警示声.
  • Page 36 运动程序说明 按键功能 项目 说明 向上设定(旋钮) 增加阻力以及设定选择. 减少阻力以及设定选择. 向下设定(旋钮) 确认 确认选择及设定项目. 在设定模式或选择功能时按一下可回到主功能选择画面. 重设置 长按两秒电子錶将重新启动. 开始/暂停 开始和暂停训练. 心跳回复 测试心跳恢复率. 需于停止模式下操作，测试体脂率. 体脂率 操作说明: 开机 连结电源后，电子錶将全显示2秒(图 1). 图 1 训练模式选择 使用向上或向下(旋钮)按键选择训练模式，手动训练(图2)- 初阶训练(图3) - 进阶训练(图4) - 运动训练(图5) - 心跳训练(图6) - 功率训练(图7). 图 2 图 3 图...
  • Page 37 运动程序说明 手动训练模式 选择手动训练模式,按开始按键开始运动. 1.使用向上或向下设定(旋钮)按键选择运动模式，选择手动训练模式按确认键进入此模式. 2.使用向上或向下设定(旋钮)按键设定时间(图8)，距离 (图9 ), 卡路里 (图 10), 心跳 (图 11) 按确认键确认设定. 3.按压开始按键开始运动，使用向上或向下(旋钮)设定按键可调整阻力，阻力级数将于WATT视窗显示，3秒 后 即恢复显示WATT功能(图12). 4.按压停止按键暂停运动，若使用重设置按键将回主画面. 图 8 图 9 图 10 图 11 图 12 初阶训练模式 1.使用向上或向下设定(旋钮)按键选择运动模式，选择程式训练模式按确认键进入此模式. 2.使用向上或向下设定(旋钮)按键选择运动程式1~4 (图 13)，按确认键确认选项. 3.使用向上或向下设定(旋钮)按键设定目标时间. 4.按压开始按键开始运动，使用向上或向下(旋钮)设定按键可调整阻力. 5.按压停止按键暂停运动，若使用重设置按键将回主画面. 图 13 进阶训练模式 1. 使用向上或向下设定(旋钮)按键选择运动模式，选择程式训练模式按确认键进入此模式. 2.
  • Page 38 运动程序说明 运动训练模式 1. 使用向上或向下设定(旋钮)按键选择运动模式，选择程式训练模式按确认键进入此模式. 2. 用向上或向下设定(旋钮)按键选择运动程式1~4 (图 15)，按确认键确认选项. 3. 使用向上或向下设定(旋钮)按键设定目标时间. 4. 按压开始按键开始运动，使用向上或向下(旋钮)设定按键可调整阻力. 5. 按压停止按键暂停运动，若使用重设置按键将回主画面. 图 15 心跳训练模式 1.使用向上或向下设定(旋钮)按键选择运动模式，选择心跳训练模式按确认键进入此模式. 2.使用向上或向下设定(旋钮)按键选择设定年龄(图 16). 3.使用向上或向下设定(旋钮)按键选择 55% (图 17).75%.90% or TAG (目标心跳,初始设置 : 100). 4.使用向上或向下设定(旋钮)按键设定目标时间. 5.按压停止按键暂停运动，若使用重设置按键将回主画面. 图 16 图 17 功率训练模式 1.使用向上或向下设定(旋钮)按键选择运动模式，选择功率训练模式按确认键进入此模式. 2.使用向上或向下设定(旋钮)按键设定目标功率. (初始设置: 120, 图 18). 3.使用向上或向下设定(旋钮)按键设定目标时间.
  • Page 39 运动程序说明 心跳恢复 运动后可测试心跳恢复率，请保持紧握心跳把手或确实穿戴心率胸带，并按压心跳恢复按键进行侦测，电子錶 时间将开始倒数由00:60 到 00:00 (图 19).电子錶将显示心跳恢复率测试结果，F1, F2�. 到 F6. F1为最好的, F6 为最差的 (图 20)， 使用者可持续运动来改善并强化心跳恢复功能(按压心跳恢复按键可回主画面) 图 19 图 20 体脂测试 6.在停止模式下执行，按压体脂键开始体脂测试 (图 21). 7.测试时使用者必须确实握好手握铁片，画面将会显示 “= ” “= = ” (图 22)约8秒时间完成侦测. 8.画面将显示体脂侦测通知，体脂率 (图 23), BMI (图 24) 30秒切换. 9.错误讯息: *电子錶显示...

  • Page 40: Manufacturer's Limited Warranty

    Exclusions from Warranty Coverage: SNODE does not warrant against and is not responsible for, and no implied warranty shall be deemed to cover, any product failure, product malfunction, or damages attributable to: 1.Improper installation and/or failure to bide by Paradigm’s installation guidelines;...

  • Page 41: Garantie

    Räder, Pedale, Knöpfe, Zubehör und Hardware) Die folgenden Bedingungen liegen nicht im Garantieumfang: SNODE ist nicht garantiert und haftet nicht für Fehler, die durch vom Menschen verursachte oder Naturkatastrophen verursacht wurden, oder für Schäden, die durch Folgendes verursacht werden: 1. Nicht autorisierte Installation und / oder Nichteinhaltung der Installation im Handbuch von SNODE.

  • Page 42: Parts Request Form

    PARTS REQUEST FORM SNODE GROUP, Inc. EMAIL THIS FORM WITH YOUR RECEIPT OF PURCHASE TO snodefitness@outlook.com * NAME: ADDRESS: CITY: STATE: ZIP: TELEPHONE: (Day) (Night) MODEL#: PURCHASE DATE: PLACE OF PURCHASE: PART # DESCRIPTION “YOUR ORDER WILL BE PROCESSED WITHIN 3 BUSINESS DAYS”...

  • Page 43: Assembly Instruction Video

    ASSEMBLY INSTRUCTION VIDEO Assembly Instruction Video You can scan this QR code toenter into our Youtube page to follow the product assemblyvideos. Hope it will be helpful for you. Montageanleitung Video Sie können diesen QR-Code scannen, um auf unsere YouTube-Seite zu gelangen,um den Videos zum Produktaufbau zu folgen.
