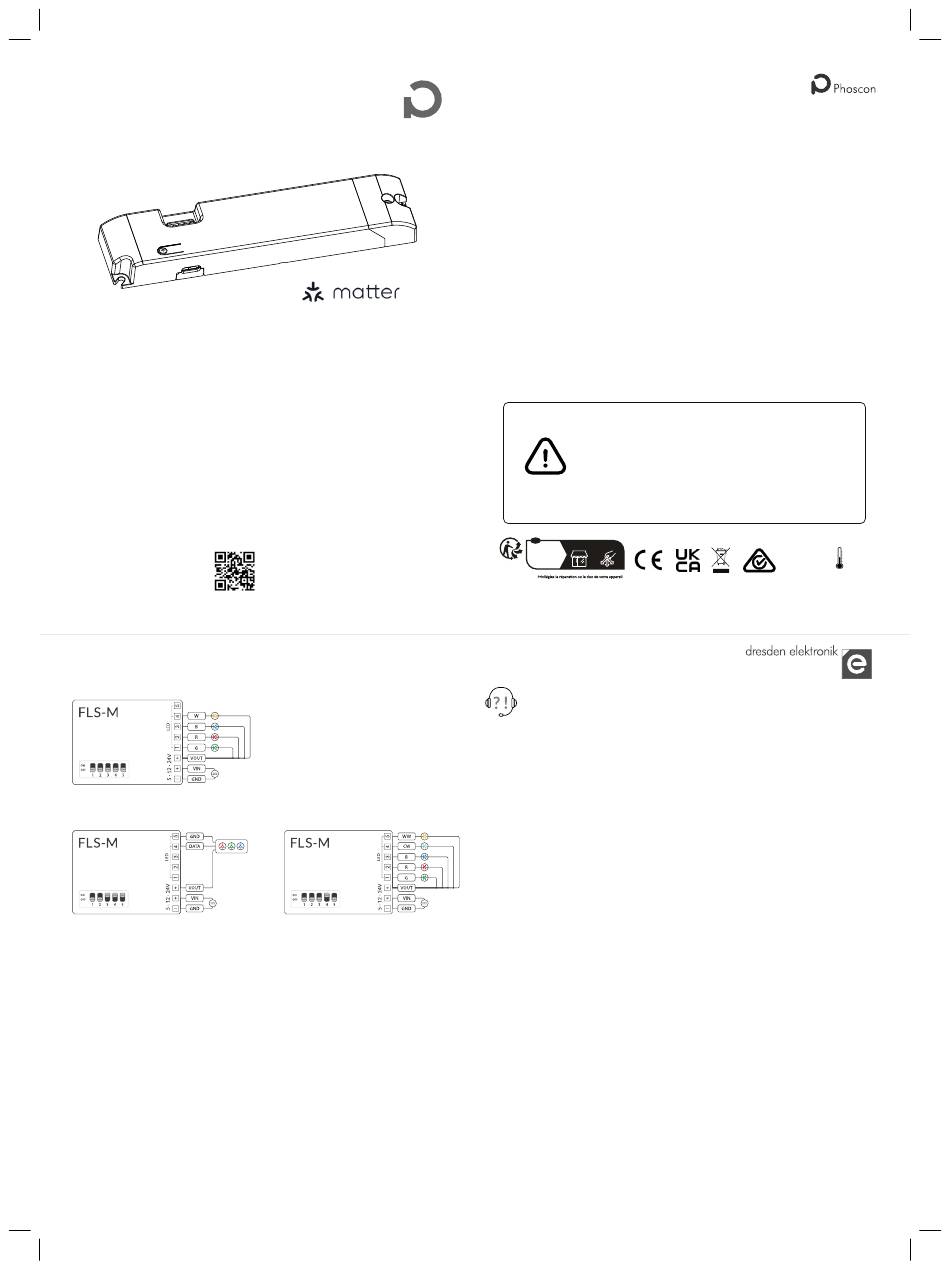

matter FLS-M Manual

FLS-M
Funkvorschaltgerät für Matter
• Elektronisches Funkvorschaltgerät zur Ansteuerung von LEDs
mit Matter über WiFi
• Unterstützt klassische RGB, RGBW, RGB+CCT sowie
einzeladressierbare LED-Streifen
• Geeignet für LEDs mit 5 V, 12 V und 24 V DC Betriebsspannung
Voraussetzungen
Lokales 2.4 GHz WiFi sowie zertifizierter Matter Controller von Apple,
Google, Amazon, Home Assistant oder weiteren.
Produktwebseite
https://phoscon.de/flsm
Inbetriebnahme
RGBW LED-Streifen
Einzeladressierbare LED-Streifen
Beschreibung und weitere Konfigurationsmöglichkeiten
https://phoscon.de/flsm/commissioning
Bestimmungsgemäßer Gebrauch
Das Gerät darf nicht Wasser oder direkter Feuchtigkeit ausgesetzt werden. Es
gilt die Schutzart IP20. Der Einbauort muss trocken sein. Die LEDs sind nur im
spannungsfreien Zustand anzuschließen. Hierbei ist das Netzteil von der
Spannungszuführung zu trennen.
Zulässige LEDs: Konstantspannung RGB, RGBW, RGB+CCT, einfarbig, dimmbar
per PWM sowie einzeladressierbare LEDs mit Chipsatz WS2812, WS2812B,
TM1814, SK6812.
Anschlussleitungen
Zulässiger Leitungsquerschnitt: 0,2–1,0 mm². Bei 6 A sind mindestens 0,75 mm²
empfohlen. Zulässige Abisolierlänge: 8–9 mm
DIP-Schalter je nach verwendeten
LED-Streifen einstellen.
FLS-M mit Netzteil verbinden,
Matter QR-Code mit Smartphone
scannen und den Anweisungen des
Endgeräts folgen.
RGB+CCT LED-Streifen
Dieses Produkt beinhaltet
FCC ID: 2AC7Z-ESPC6WROOM1
IC: 21098-ESPC6WROOM1
Art.-Nr.: BN-600121
Technische Daten
Zulässige Eingangsspannung: DC 5 V, 12 V und 24 V
Max. Summenstrom: 6 A
Max. Einzelkanalstrom: 6 A
Max. Anschlussleistung: 30 W @ 5 V DC, 72 W @ 12 V DC und
144 W @ 24 V DC
Ausgang: 5 Kanäle zum Anschluss von LEDs für
Konstantspannung
Betriebstemperaturbereich: ta = -20°C bis +55°C
Max. Gehäusetemperatur: tc = +85°C
Funkfrequenz: 2,4 GHz (WiFi, BLE)
Sendeleistung: max. 500 mW
Abmessungen: 142 mm × 32,6 mm × 14,7 mm
Schutzfunktionen: Kurzschluss, Überstrom und Überlast
(Ausgang), Überspannung (Eingang) und
Temperaturbegrenzung.
Serviceschnittstelle: USB-C
• Kein Verpolschutz am Eingang!
• Die Ausgangsspannung des Netzteils muss zur
Versorgungsspannung des LED-Streifens passen!
• Die USB-C Serviceschnittstelle ist nur im
spannungsfreien Zustand anzuschließen. Hierbei
Achtung
ist das Netzteil von der Spannungszuführung zu
trennen.
FR
À DÉPOSER À DÉPOSER
EN MAGASIN EN DÉCHÈTERIE
Cet appareil
se recycle
OU
Points de collecte sur www.quefairedemesdechets.fr
!
dresden elektronik ingenieurtechnik gmbh
Enno-Heidebroek-Str. 12 | 01237 Dresden | Germany
Bei Fragen und Problemen wird Ihnen unter folgender
Adresse geholfen: https://phoscon.de/support
