PCE Health and Fitness S-NOVA Mounting Instructions

INFORMATION
Montageanleitung - Erstanschluss
Schutzkontaktsteckdose S-NOVA
schraublose Anschlusstechnik
1
4

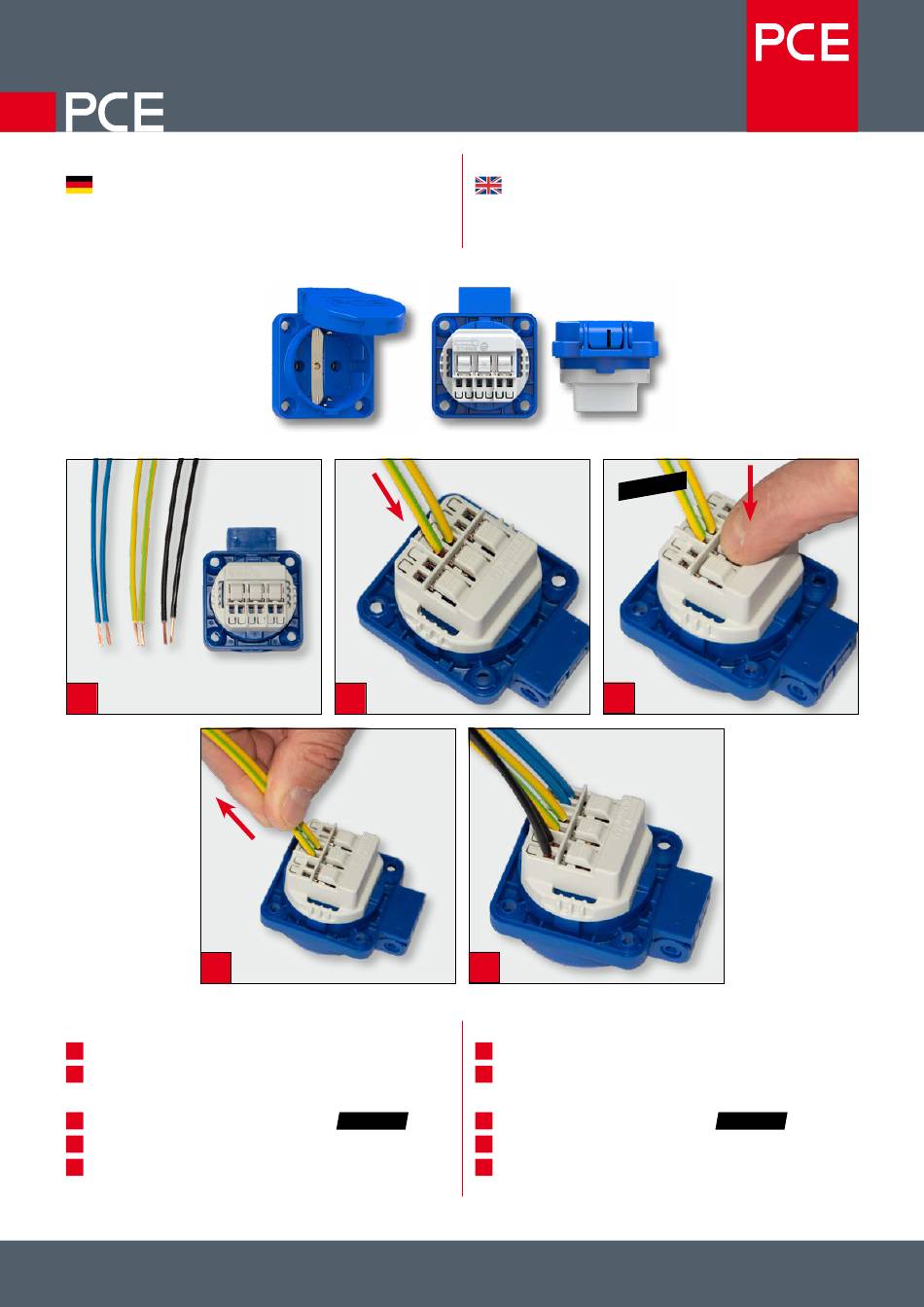

Erstanschluss:
1
Leiter (1mm² - 2x2,5mm²)* abisolieren (8-14mm)
2
Leiter bis zum Anschlag einführen (einzeln oder paarweise zum
Durchschleifen)
3
Klemme durch festen Fingerdruck auslösen
4
Leiter auf festen Sitz prüfen
5
Vorgang für alle Leiter wiederholen
* bei 1mm² sind Aderendhülsen zu verwenden
PC Electric Ges.m.b.H. I Diesseits 145, 4973 St. Martin i. I. I AUSTRIA I ��+43 7751 61220 I �� office@pcelectric.at I �� www.pcelectric.at
1 / 2
Mounting instructions - initial connection
safety socket S-NOVA
screwless connection technology
2
5
Initial connection:
1
Strip (8-14mm) conductor (1mm² - 2x2,5mm²)*
2
Insert conductor as far as it will go (individually or in pairs for
loop through)
>click< 3
Release clamp by firm finger pressure
4
Check conductor for tight fit
5
Repeat procedure for all conductors
* for 1mm² end sleeves must be used
05/2023
> c l i c k <
3
>click<
