Bedienungsanleitung:

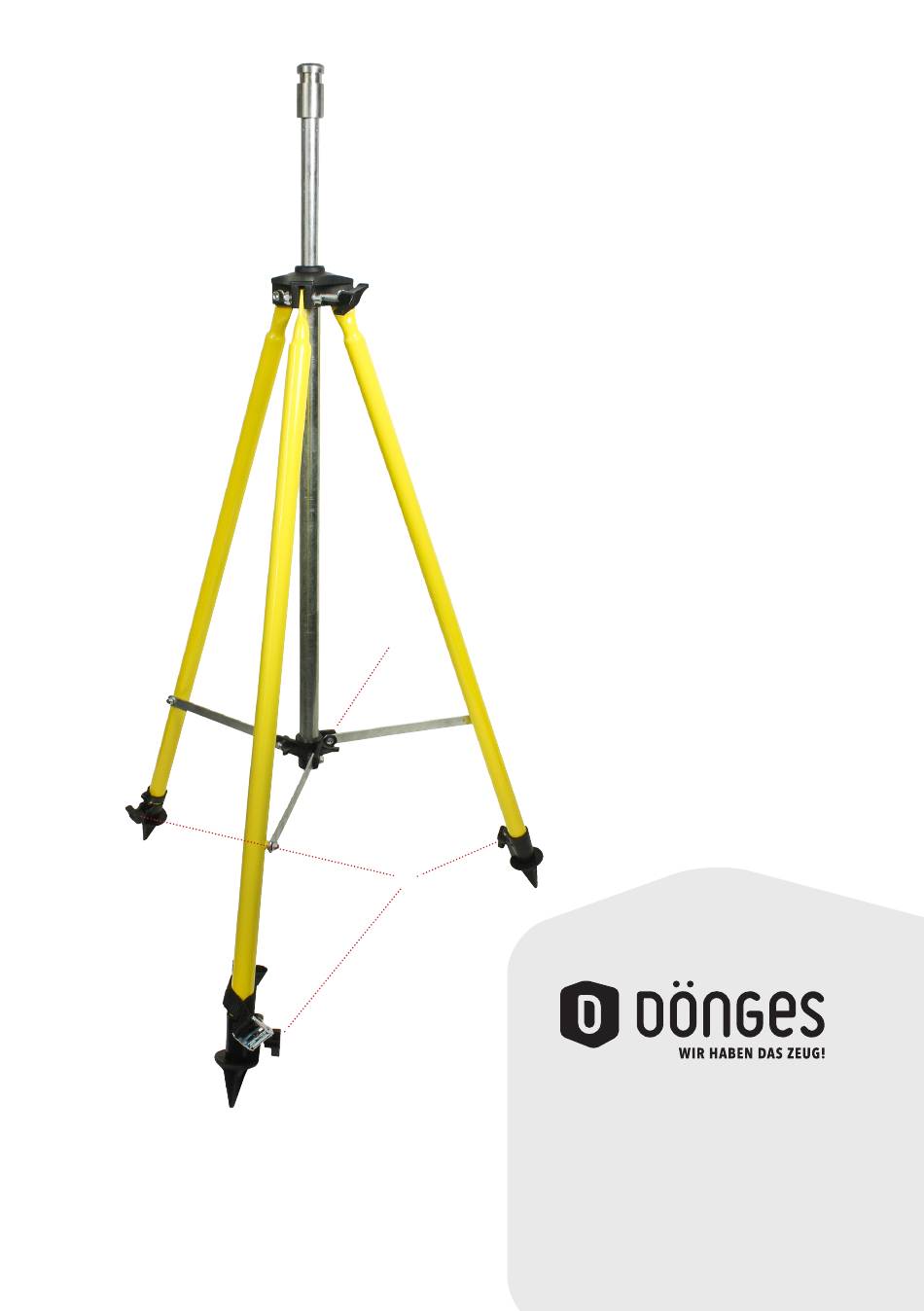

Dönges Dreibeinstativ
Art.-Nr. JDDS1.7G nach DIN 14683
Technische Daten
ausziehbare Höhe:
eingeschobene Länge:
max. Belastung:
Gewicht:
Lieferumfang:
Stativ nach DIN 14683
mit Aufsteckzapfen nach DIN 14640
Aufstellung:
1. Verzurrgurt an den Füßen lösen, Stativbeine voll-
ständig ausklappen und Stativ aufstellen. Dabei ist
zu beachten, dass die Führung der Querstreben (A)
bis zum Anschlag nach unten ausgefahren wird.
2. Die Stativfüße ausziehen (ggf. Geländeunebenheiten
berücksichtigen) und mit Feststellschrauben (B)
sichern. ACHTUNG: Grundsätzlich sind ALLE Flügel-
schrauben fest anzuziehen!
3. Das Teleskoprohr auf die gewünschte Länge aus-
ziehen und mit der Flügelschraube FEST sichern.
ACHTUNG: eine nicht fest angezogene Flügel-
schraube kann dazu führen, dass das Tele-
skoprohr unter Belastung selbsttätig einfährt.
VERLETZUNGSGEFAHR!
4. Beim Einfahren des Stativs unbedingt beachten:
Mit der linken Hand das einzufahrende Teleskoprohr
gut festhalten, erst dann die Flügelschraube lösen.
Ansonsten besteht die Gefahr, dass das Teleskoprohr
ungebremst einfährt!
A
B
1,82 m
1,15 m
13,0 kg
4,3 kg
