CORONA CR 1000 Use And Care Manual

Poly garden dump cart
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Model #: CR 1000
USE AND CARE GUIDE
POLY GARDEN DUMP CART
Questions, problems, missing parts?
Before returning to the store, call Corona Customer Service
Mon - Fri, 7:30 AM - 4:30 PM PST
(800) 847-7863
WWW.CORONATOOLSUSA.COM
Retain this manual for future use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CR 1000 and is the answer not in the manual?

Questions and answers

Related Manuals for CORONA CR 1000

Summary of Contents for CORONA CR 1000

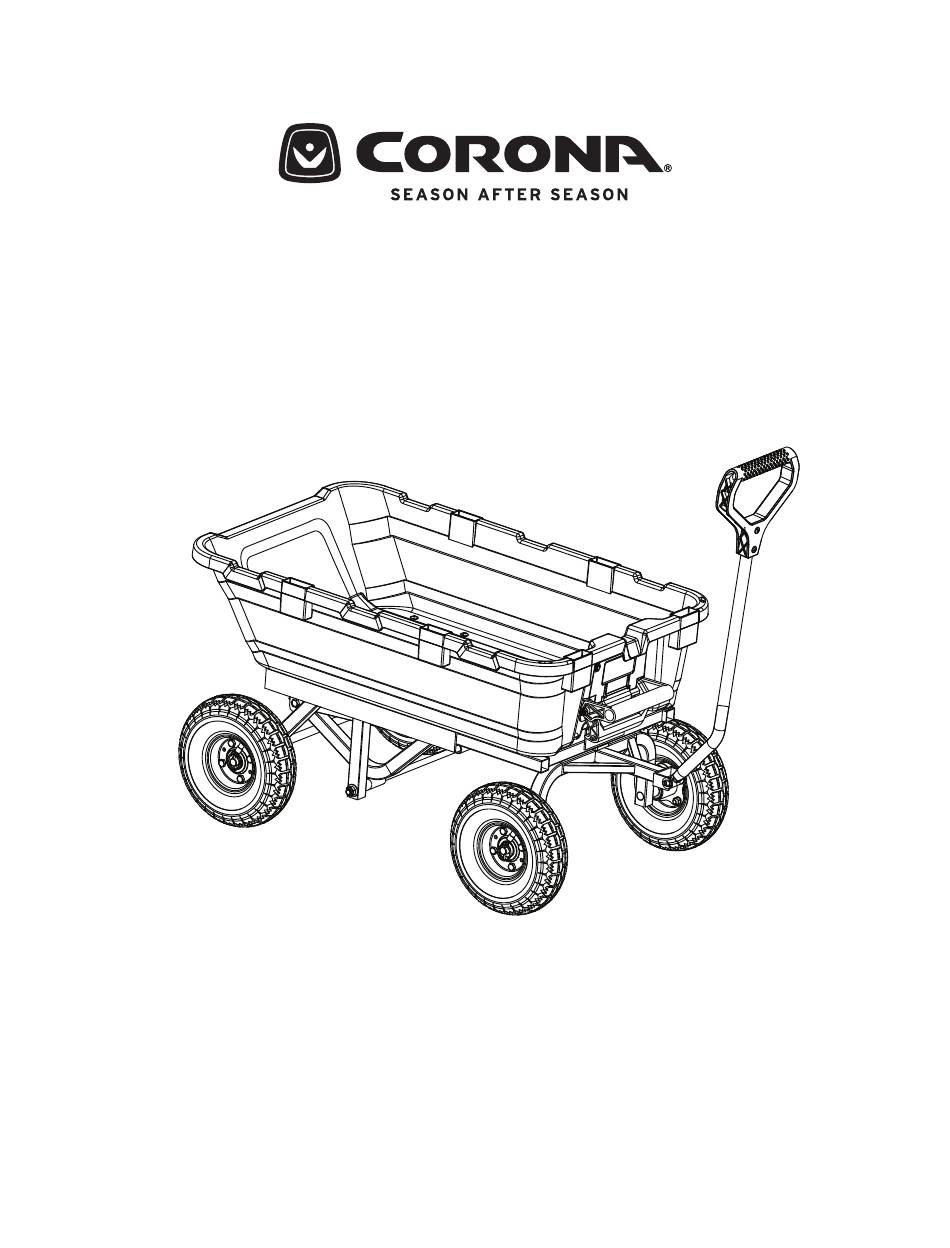

  • Page 1 Model #: CR 1000 USE AND CARE GUIDE POLY GARDEN DUMP CART Questions, problems, missing parts? Before returning to the store, call Corona Customer Service Mon - Fri, 7:30 AM - 4:30 PM PST (800) 847-7863 WWW.CORONATOOLSUSA.COM Retain this manual for future use.

  • Page 2: Safety Information

    Safety Information □ Always distribute payload evenly in the tub. DANGER: Changing tires can be dangerous and should be □ If any parts become damaged, broken or done by trained personnel only. misplaced, do not use the wheelbarrow until replacement parts can be obtained. IMPORTANT: Please read and understand this entire manual before beginning assembly or use of this product.

  • Page 3: Package Contents

    Pre-Installation (continued) PACKAGE CONTENTS Part Description Quantity Tray Dump Lock Frame (already attached to the tray) Body Connection Bracket Handle V Shaped Flipping Frame Rear Bracket Front Bracket Wheels Axle Frame Connecting Shaft Connecting Shaft Sleeve Axle Sleeve...
  • Page 4 Assembly Attaching Body Connection Bracket to Tray RECOMMENDED: All hardware be installed only finger tight until wheelbarrow is completely assembled. □ Attach the body connection bracket (C) to the tray (A) using two 20 mm M8 bolts and nuts (AA) and four 15 mm M8 bolts and nuts (BB).
  • Page 5 Assembly (continued) Attaching V-shaped Flipping Frame to Rear Bracket □ Line up the tubes at the bend of v-shaped flipping (E) frame to the openings in the middle post of the rear bracket (F). □ Sliding the frame connecting shaft (J) through the openings. □...
  • Page 6 Assembly (continued) Attaching the Wheels □ Turn the tray upside down. □ Attach front wheels (H) by sliding the wheels on the end of the front bracket (G) axle, followed by a M16 washer and O-shaped pin (HH) into the small opening on the end of the axle.

  • Page 7: Warranty

    Assembly (continued) Tightening the Hardware □ Fully tighten all hardware prior to use. Warranty 1-YEAR WARRANTY For details, visit coronatoolsusa.com/corona-cs-warranty...

  • Page 8: Guía De Uso Y Cuidado

    GUÍA DE USO Y CUIDADO CARRO POLY DE DESCARGA PARA JARDÍN ¿Preguntas, problemas, partes faltantes? Antes regresar a la tienda, llame al Servicio al Cliente de Corona Lunes - viernes, 7:30 a. m. - 4:30 p. m. PST (hora del Pacífico) (800) 847-7863 WWW.CORONATOOLSUSA.COM...

  • Page 9: Información De Seguridad

    Información de seguridad □ Siempre distribuya la carga de manera DANGER: Changing tires can be dangerous and should be uniforme en la bandeja. done by trained personnel only. □ Si alguna de las piezas se daña, rompe o extravía, no use la carretilla hasta que pueda obtener las piezas de reemplazo.

  • Page 10: Contenido Del Paquete

    Preinstalación (continuación) CONTENIDO DEL PAQUETE Piezas Descripción Cantidad Bandeja Bastidor de bloqueo de descarga (conectado a la bandeja) Soporte de conexión al cuerpo Mango Marco giratorio en forma de V Soporte posterior Soporte delantero Ruedas Eje de conexión del armazón Manga del eje de conexión Manga del eje...

  • Page 11: Montaje

    Montaje Fijación del soporte de conexión del cuerpo la bandeja SE RECOMIENDA: Todo el hardware se debe instalar sólo con ajuste de la mano hasta que la carretilla esté completamente ensamblada. □ Coloque el soporte de conexión del cuerpo (C) a la bandeja (A) utilizando dos tornillos y tuercas M8 de 20 mm (AA) y cuatro tornillos y tuercas M8 de 15 mm (BB).
  • Page 12 Montaje (continuación) Montaje del bastidor giratorio en forma de V □ Alinee los tubos en la curva del marco giratorio en forma de V (E) con las aperturas en el poste medio del soporte posterior (F). □ Deslice el eje de conexión del bastidor (J) a través de las aperturas.
  • Page 13 Montaje (continuación) Coloque las ruedas □ Gire la bandeja boca abajo. □ Coloque las ruedas delanteras (H) deslizando las ruedas en el extremo del eje del soporte delantero (G), seguido de una arandela M16 y el pasador en forma de O (HH) en la pequeña apertura del extremo del eje.
  • Page 14 Montaje (continuación) Ajuste de hardware □ Ajuste completamente todo el hardware antes de usarlo. Garantía UN AÑO DE GARANTÍA Para más detalles, visite coronatoolsusa.com/corona-cs-warranty...
