Summary of Contents for Pudu SDBC02

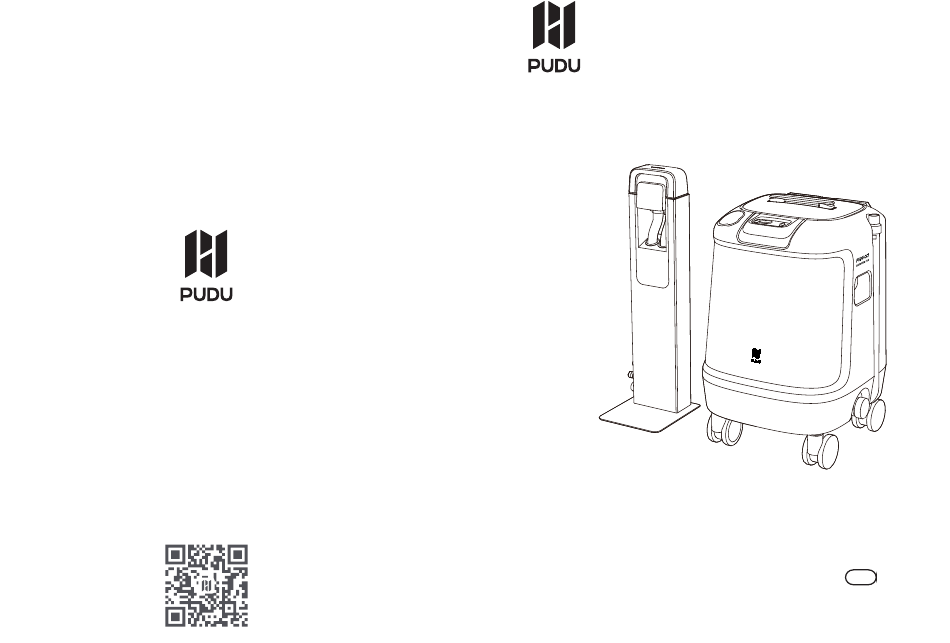

- Page 1 PUDU Mobile Water Station Manual User V1.0 Model：SDBC02 www.pudurobotics.com...
- Page 2 版权所有 © 2024 深圳市普渡科技有限公司版权所有，保留所有权利。 2. 移动水站的基座，需放置于平整的地面上使用，背靠平整墙面，通过侧向连接组件，同墙面或地面固定。 未经深圳市普渡科技有限公司明确书面许可，任何单位或者个人不得擅自仿制、复制、誊抄或转译本说明书部分或者 全部内容，且不得以营利为目的进行任何方式（电子、影印、录制等）的传播。本说明书所提到的产品规格和资讯仅 供参考，如果内容更新，恕不另行通知。除非有特殊规定，本说明书仅作为使用指导，所作陈述均不构成任何形式的 担保。 1. 安全须知 1.1 使用须知 ・ 移动水站的使用者应接受技术支持人员的专业培训。 ・移动水站的使用，需搭配固定式工作站。 3. 移动水站周围不能有易燃物品。 ・ 移动水站放置的位置应为常温的室内场景，禁止将移动水站放置于高温区域（＞ 40℃）或低于 0℃使用。 4. 保证固定式工作站前方 2 米和左右方向 1.5 米内保持空旷无遮挡。 ・发现移动水站损坏，请停止使用。 ・ 小心保护电源线，水管。避免拉拽，扭曲。 ・ 严禁移动水站与外物碰撞，造成移动水站损坏。 ・请勿在易燃易爆物体附近使用移动水站。 ・ 移动水站出现冒烟、烧焦气味，表示移动水站异常，请立即断开移动水站电源 , 并联系普渡工作人员。 ・水管接头处请务必拧紧 ・...
- Page 3 2. 产品介绍 2.3 规格参数 2.1 包装清单 产品特性 说明 产品名称 移动水站 移动水箱 x1、基座 x1、电源连接线 x1、污水管 x1、清水管 x1, 说明书 x1。 产品功能 同固定式工作站组合使用，免场地内的水路改造，支持机器人自动加排水。 基 座：262(L)* 230(W)* 787(H) mm 2.2 外观介绍 机身尺寸 移动水箱：480(L)* 470(W)* 740(H) mm 移动水箱 基 座：8 KG 重量 移动水箱：20 KG 排污管 污水箱盖...
- Page 4 3.2 灯效显示 ③. 将基座的电路插入固定式工作站外接电源插口，基座上方指示灯显示蓝色常亮; 使用污水管和清水管，分别将移动水箱和和固定式工作站的水路连接起来。 状态 说明 蓝色常亮 基座和固定式工作站电路已正常连接，但移动水箱未和基座连接。 绿色常亮 移动水箱连接成功，且内部水量充足，可支持机器人自动加排水。 红色常亮 移动水箱中污水箱已满。 红色闪烁 基座同工作站连接异常或发生故障。 3.3 维护与养护 ・基座或移动水箱脏污、有灰尘，请使用柔软、干净的无尘布擦拭清洁。 ④. 将移动水箱 推动到基座前方，将基座上方的连接头和移动水箱对接，基座上方的指示灯由蓝色变为绿色，说明已 ・定期清理移动水箱的污水箱内壁 经部署成功。 ・如基座或移动水箱出现裂痕、变形、漏水、无法加排水等情况，请断开基座与工作站连接的电源和水路，及时联系 售后服务。 4. 售后服务 4.1 免费保修服务 公司承诺符合以下情况，自产品收货之日起，在产品有效保修期内（产品的不同部件保修期限有所不同）， 符合如下情况的将提供免费的产品保修服务： ・ 自购买产品在规定的产品保修期限内正常使用，出现非人为的质量问题； ⑤. 日常使用时，将移动水箱推到方便加、排水的地方，将移动水箱内加满清水、并将污水排空。 ・ 无擅自拆机、无非官方说明书指引的改装或加装、其它非人为引起的故障； ・ 产品序列号、出厂标签及其他标示无撕毁、涂改迹象； ・ 提供有效的购买证明、单据及单号 ; ・...
-
Page 5: Safety Instructions
Shenzhen Pudu Technology Co., Ltd., or distribute this user guide for profit in any way (electronically or via photocopying, recording, etc.). The product specifications and information provided in this user guide are for reference only and are subject to change without further notice. -
Page 6: Product Introduction
2.Product introduction 2.3Technical Parameters 2.1 Packing list Product Characteristics Description Product Name Mobile Water Station Mobile water tank x1, base x1, power connection cable x1, sewage pipe x1, clean water pipe x1, user manual x1. Used in conjunction with a fixed workstation, eliminates the need for water pipeline modifications in the workspace, supports automatic water filling and Product Function 2.2 Appearance introduction... -
Page 7: After Sales Service
③. Insert the base's electrical circuit into the external power socket of the fixed workstation. The indicator light ⑧. If the water level in the mobile water tank is low or the sewage tank is full during use, the robot will on top of the base will show a steady blue light. -
Page 8: Compliance Information
・ For after-sales service that is not within the scope of free warranty (beyond the warranty period or does not The following information applies to Pudu robotic. meet the terms of free warranty within the warranty period), the company provides paid after-sales service;...
