Summary of Contents for TBK 958T

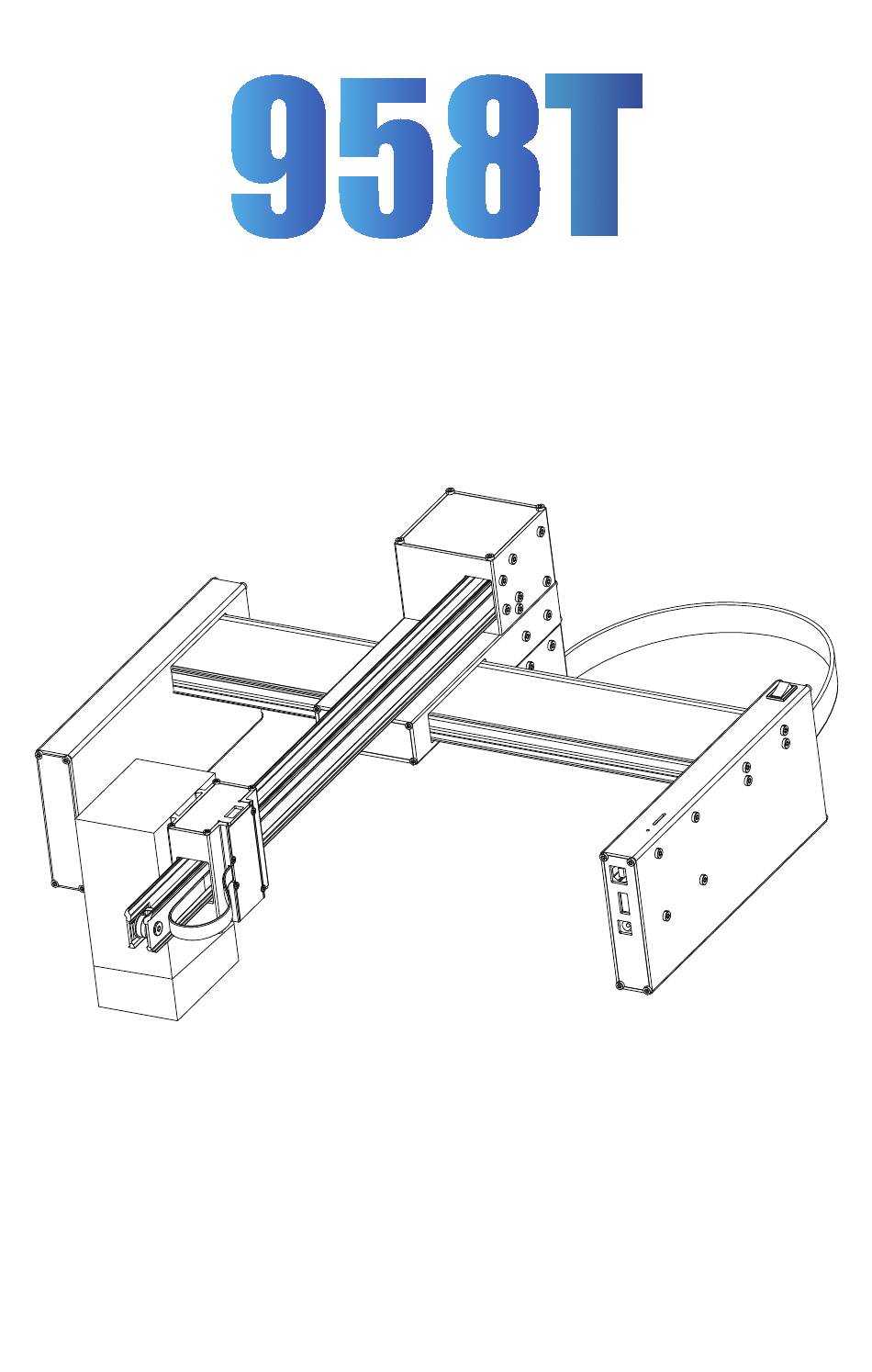

- Page 1 Laser screen cutting machine 使用前请仔细阅读本使用手册 Please read this instruction manual carefully before use...
- Page 2 安全注意事项 为了防止给您的人身及财产安全造成损害，为了您可以安全正确地使用本产品，请仔细阅读使用 手册，并按照使用手册的步骤进行操作。 注意事项 ★在操作设备之前，用户务必认真阅读使用手册，严格遵守操作规程。 ★加工对象及排放物应符合当地的法律、法规要求。 ★设备所处环境应干燥，无污染、无震动、无强电、无强磁等干扰和影响。工作环境温度10-40°C， 工作环境湿度5-95%(无凝水)。 ★设备工作电压:AC12V。 ★激光机及其相关联的其它设备都必须安全接地，方可开机操作。 ★设备在开机状态下，需全程值守，人员离开前必须切断所有电源，防止异常状况发生，如有发生 请立即断电处理! ★严禁在设备中放置任何不相干的全反射或漫反射物体。 ★设备应远离对电磁干扰敏感之电气设备，可能对其产生电磁干扰。 ★非专业人员严禁拆卸。 ★持续使用3-5小时后，需断电休息5min左右，散去热量保护内部不易损坏，保持清洁。...
-
Page 3: Table Of Contents
产品目录 中文 产品介绍 手机APP功能简介 ● 拆手机后盖 ● 雕刻文字 ● 雕刻图片 电脑软件功能简介 系统语言切换 ● 拆手机后盖 ● 雕刻文字 ● 雕刻图像 操作步骤... - Page 4 产品目录 English Safety Precautions Product introduction Mobile APP Function Introduction ● Remove the back cover of the mobile phone ● Carve a text ● Carving Pictures PC Software Features System language switching ● Remove the back cover of the mobile phone ●...
-
Page 5: 产品介绍
产品介绍 ★ 958T各部位说明 走带 电压切换 激光头 12VDC 电源开关 左右移动轴 激光器/风扇开关 品牌：TBK 包装重量：7kg 型号：958T 打标线宽：0.05-0.01mm 功率：200W 整机功率：20W 电压：AC12V 打标深度：0.015-0.5mm 工作范围：335*195*75mm 打标精度：0.01mm 产品尺寸：375*195*85mm 文件格式：JPG/JPEG/BMP/PNG、PLT/DXF 包装尺寸：510*560*210mm 光斑形状：圆点 产品重量：2.3kg 操作方式：手机APP/电脑通用... -
Page 6: 手机App功能简介
手机APP功能简介 跟随系统语言切换 ★ 触控在功能图标上停留，会显示该图标对应的说明； 状态栏 系统工具栏 数据显示栏 坐标显示栏 内容显示框 标刻工具栏... -
Page 7: 拆手机后盖
拆手机后盖 打开激光机同时打开激光器和风扇开关 ★ 开始雕刻前注意使用对焦杆调焦，对焦杆高部位雕刻，矮部位切割（允许有偏差） 拆盖需要搭配不锈钢磨具 以免损害手机 进入APP连接蓝牙 voidmicro_347c 点击添加路径 选择矩形在内容显示框画出，点击矩形左上角修改 图标 修改手机型号尺寸大小。打印模式：填充、雕刻速度：100 雕刻功率：200、雕刻精度：0.25，根据手机进行调整。 点击设置 调整机器的激光功率以及速度等。 点击定位确定位置 点击开始即刻拆盖... -
Page 8: 雕刻文字
雕刻文字 打开激光机同时打开激光器和风扇开关 ★ 开始雕刻前注意使用对焦杆调焦，对焦杆高部位雕刻，矮部位切割（允许有偏差） 进入APP连接蓝牙 voidmicro_347c 点击添加文本 在文字内容框中输入雕刻内容并调整参数，点击文字 左上角的修改图标 可以修改文字内容参数以及删除文本。雕刻 速度：100、雕刻功率：200。 点击设置 调整机器的激光功率以及速度等。 点击定位确定位置 点击开始即刻打标... -
Page 9: 雕刻图片
雕刻图片 打开激光机同时打开激光器和风扇开关 ★ 开始雕刻前注意使用对焦杆调焦，对焦杆高部位雕刻，矮部位切割（允许有偏差） 进入APP连接蓝牙 voidmicro_347c 点击添加图片 选择目标雕刻图片内容并调整参数，点击图片 左上角的修改图标 可以修改图片内容参数以及删除图片。 雕刻速度：100、雕刻功率：200。 点击设置 调整机器的激光功率以及速度等。 点击定位确定位置 点击开始即刻打标... -
Page 10: 电脑软件功能简介
电脑软件功能简介 ★ 鼠标在功能图标上停留，会显示该图标对应的说明； 菜单栏 系统工具栏 绘图工具栏 内容显示框 标刻控制栏 图元属性栏... -
Page 11: 系统语言切换
系统语言切换 ★ 包含多种语言 点击菜单栏中的语言 选择对应语言 修改完成后，关闭软件重新启动一下，则自动显示对应语言。... -
Page 12: 拆手机后盖
拆手机后盖 打开激光机同时打开激光器和风扇开关 ★ 开始雕刻前注意使用对焦杆调焦，对焦杆高部位雕刻，矮部位切割（允许有偏差） 拆盖需要搭配不锈钢磨具，以免损害手机 点击连接蓝牙COM3 在系统工具栏中点击矩形选框 在内容显示框中画出预打印手机型号的尺寸大小。 调整尺寸和位置，点击雕刻模式选择填充 雕刻速度：100 雕刻功率：200，填充精度：0.25，根据手机进行调整。 在标刻控制栏移动选项中可以调整激光机的参数。 在标刻控制栏中按下开始 即刻打标。... -
Page 13: 雕刻文字
雕刻文字 打开激光机同时打开激光器和风扇开关 ★ 开始雕刻前注意使用对焦杆调焦，对焦杆高部位雕刻，矮部位切割（允许有偏差） 点击连接蓝牙COM3 在系统工具栏中点击文本 在内容显示框中输入预雕刻内容。 调整尺寸和位置以及文字参数，雕刻速度100、雕刻功率：200。 在标刻控制栏移动选项中可以调整激光机的参数。 在标刻控制栏中按下开始 即刻打标。... -
Page 14: 雕刻图像
雕刻图片 打开激光机同时打开激光器和风扇开关 ★ 开始雕刻前注意使用对焦杆调焦，对焦杆高部位雕刻，矮部位切割（允许有偏差） 点击连接蓝牙COM3 在系统工具栏中点击图片 在内容显示框中选择雕刻图片。 调整尺寸和位置以及图片参数，雕刻速度100、雕刻功率：200。 在标刻控制栏移动选项中可以调整激光机的参数。 在标刻控制栏中按下开始 即刻打标。... -
Page 15: 操作步骤
操作步骤 · 新款TBK958T激光拆屏切割机，20W高精度激光头，电脑手机软件通用 打标/切割/雕刻。可打木材、塑料、非金属、玻璃等材质。功能齐全，一机 多用。一键对焦/启动。产品尺寸小、重量轻，操作简单易上手! · 操作步骤 1.插上电源线。 2.打开激光机、激光器和风扇开关。 3.放入需要拆后盖/打标/切割的产品，根据需要参数搭配对焦杆进行调焦。 4.文件内容可自行绘制或数据传输。 5.设置工作参数。 6.点击开始按钮，开始工作。... -
Page 16: Safety Precautions
Safety Precautions In order to prevent damage to your personal and property safety, and to use this product safely and correctly, please read the user manual carefully and follow the steps in the user manual. Matters needing attention ★Before operating the equipment, users must read the manual carefully and strictly abide by the operating procedures. -
Page 17: Product Introduction
Product introduction ★ Description of each part of 958T Walking belt 电压切换 12VDC Laser head Power switch Left and right Lasers axis of movement Fan Switches Brand name:TBK Packing weight: 7kg Model: 958T Marking line width: 0.05-0.01mm Power: 200W Machine power: 20W Voltage: AC12V Marking depth: 0.015-0.5mm... -
Page 18: Mobile App Function Introduction
Mobile APP Function Introduction ★ Touching and hovering over a function icon displays the description corresponding to that icon; Follow the system language switch Status bar System Toolbar Data display column Coordinate display bar Content display box Marking Toolbar... -
Page 19: Remove The Back Cover Of The Mobile Phone
Remove the back cover of the mobile phone ★ Before you start engraving, pay attention to the use of the focusing lever to adjust the focus, the focusing lever high part of the engraving, the short part of the cutting (allow deviation) Removing the cover requires a stainless steel grinder Switch on the laser machine... -
Page 20: Carve A Text
Carve a text ★ Before you start engraving, pay attention to the use of the focusing lever to adjust the focus, the focusing lever high part of the engraving, the short part of the cutting (allow deviation) Switch on the laser machine whileswitching on the laser and the fan at the same time Go to APP to connect Bluetooth voidmicro_347c... -
Page 21: Carving Pictures
Carving Pictures ★Before you start engraving, pay attention to the use of the focusing lever to adjust the focus, the focusing lever high part of the engraving, the short part of the cutting (allow deviation) Switch on the laser machine whileswitching on the laser and the fan at the same time Go to APP to connect Bluetooth voidmicro_347c... -
Page 22: Pc Software Features
PC Software Features ★ Hovering the mouse over a function icon displays the description corresponding to that icon; Menu bar System Toolbar Drawing toolbar Content display box Marking control bar Element Properties Bar... -
Page 23: System Language Switching
System language switching ★ Includes multiple languages Click on Language in the menu bar Select Language After the modification, close the software and restart it, then the corresponding language will be displayed automatically. -
Page 24: Remove The Back Cover Of The Mobile Phone
Removing the back cover of a mobile phone ★ Before you start engraving, pay attention to the use of the focusing lever to adjust the focus, the focusing lever high part of the engraving, the short part of the cutting (allow deviation) Removing the cover requires a stainless steel abrasive tool to avoid damaging the phone. -
Page 25: Carve A Text
Carve a text ★ Before you start engraving, pay attention to the use of the focusing lever to adjust the focus, the focusing lever high part of the engraving, the short part of the cutting (allow deviation) Switch on the laser machine whileswitching on the laser and the fan at the same time Click to connect to Bluetooth COM3 Click on Text in the system toolbar Enter the pre-engraved content in the content display box. -
Page 26: Carving Pictures
Carving Pictures ★ Before you start engraving, pay attention to the use of the focusing lever to adjust the focus, the focusing lever high part of the engraving, the short part of the cutting (allow deviation) Switch on the laser machine whileswitching on the laser and the fan at the same time Click to connect to Bluetooth COM3 Click on the picture in the system toolbar Select the engraving image in the content display box. -
Page 27: Steps
Steps · New TBK958T laser screen cutting machine, 20W high-precision laser head, universal computer and mobile software Marking/cutting/engraving. Can hit wood, plastic, non-metal glass and other materials. Complete functions, one machine Multipurpose. One-click focus/ start. The product is small in size, light in weight, and easy to operate! ·... - Page 28 声明随着产品的技术更新，与本产品相同型号的产品使用说明书内容可能会有所更改， 更新部分恕不另行通知。 本说明书中展示的所有图示仅用作示例说明用途，实际外观请以所购买的产品为准。 由于产品不断升级，部分参数可能有所更改，更改后的参数恕不另行通知，请以本产品 铭牌参数为准。 Disclaimer With the technical update of the product, the content of the product instruction manual of the same model as this product may be changed, and the updated part will not be notified in advance. All illustrations shown in this manual are for illustrative purposes only.
