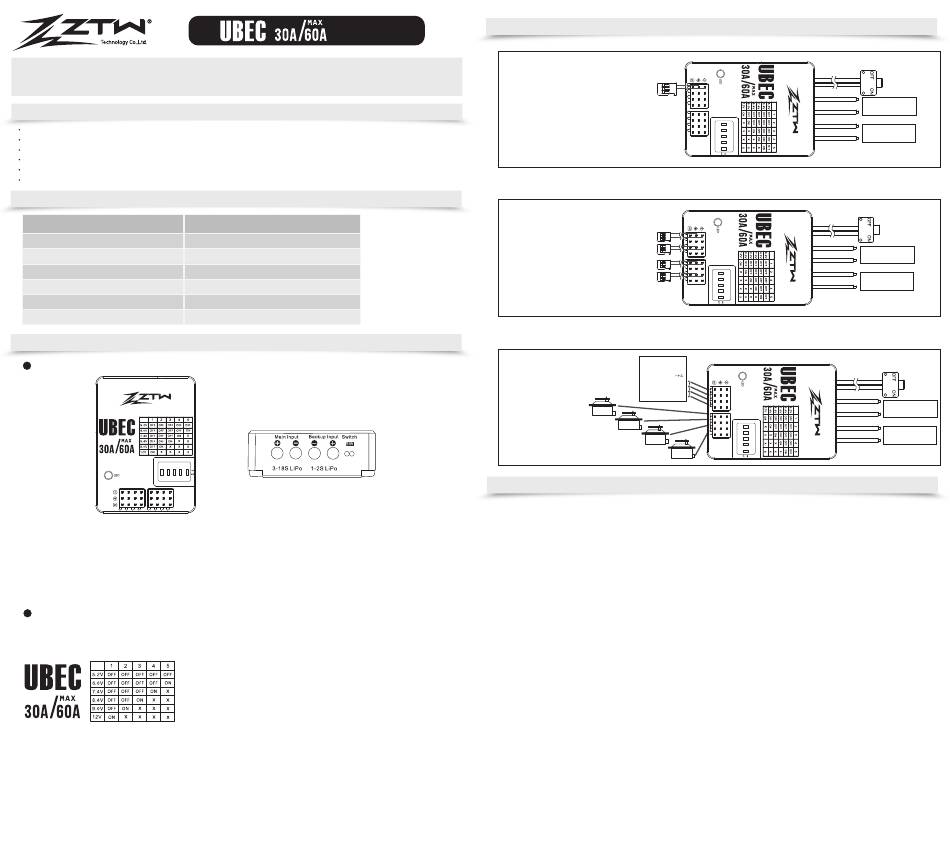

ZTW UBEC 30A HV User Manual

感谢您购买本产品！ 在使用之前， 请仔细阅读说明书。 无刷动力系统功率强大， 错误的使用可能导致人身伤害和设备损坏， 所以在操作和使用过程中请严格按照使用说明书
来执行。 我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任， 包括但不限于对附带损失或间接损失的赔偿责任！ 我们有权在不经通知的情况下变更产品
设计、 外观、 性能及使用要求。
特点
精美金属外壳， 有助于散热和减少电磁干扰。
UBEC输出电压六档可调(5.2V / 6.0V / 7.4V / 8.4V / 9V / 12V)， 可满足各种电压规格的舵机使用。
具有过流保护、 过热保护， 低压保护、 输出端短路保护、 输出端防倒灌保护。
最多提供8路并联输出， 可承载更大的电流。
外置开关， 可以轻松地开启和关闭UBEC。
具有LED指示灯， 显示 UBEC工作状态是否正常。
产品规格
型号
主电池输入电压
备用电池输入电压
输出电压
输出电流
重量
尺寸
使用方法
接口说明
1
1、 " - + S" ： " -" 为地线， " +" 为电压输出， " S" 为信号输入与输出；
2、 2、 信号输入输出一一对应， 即CH1 对应CH1， CH2 对应CH2， 依次类推；
3、 仅连接 "- +" 时， 8个通道都可以作为UBEC输出；
4、 LED状态指示灯： 红灯亮指示主电源输入正常， 蓝灯亮指示备用电源输入正常， 绿灯亮指示UBEC输出正常；
5、 外置开关用于开启或关闭UBEC；
6、 外置开关开启或关闭UBEC输出， 一旦外置开关关闭， 主电源和备用电源输出都会被中断。
电压输出调节方法
2
通过三位拨码开关， 可设置输出电压四档可调: 5.2 / 6.0V / 7.4V / 8.4V / 9V / 12V。
如图所示， 各电压输出档设置方法为：
5.2V输出： 开关1、 2、 3、 4、 5全部拨至OFF位置。
6.0V输出： 开关1、 2、 3、 4拨至OFF位置， 开关5 拨至ON位置。
7.4V输出： 开关1、 2、 3拨至OFF位置， 开关4拨至ON位置， 开关5随意位置。
8.4V输出： 开关1、 2拨至OFF位置， 开关3拨至ON位置， 开关4、 5随意位置。
9.0V输出： 开关1拨至OFF位置， 开关2拨至ON位置， 开关3、 4、 5随意位置。
12V输出： 开关1拨至ON位置， 开关2、 3、 4、 5随意位置。
备注:
1.拨码开关位置序号从左至右为： 1 / 2 / 3 / 4 / 5。
2.主电源与备用电源均连接时， 切记不要将UBEC电压设置低于备用电源电压过多 （如设置BEC为5V， 备用电源接入高于5V的2S LiPo电池） ，
以免当主电源故障时， 备用电源电压接入损坏连接的电子设备。
说明书
UBEC 30A HV
3-18节锂电池(9-80V)
1-2节锂电池(3-9V)
5.2V / 6.0V / 7.4V / 8.4V / 9V / 12V 可调
持续电流30A， 瞬间电流60A
75g
55*41*17mm
接线示意图
仅作为UBEC使用， 单路输出时:
红黑JR插头可以连接诸如接收机， 飞控等设备。
仅作为UBEC使用， 多路并联输出:
红黑JR插头可以分别连接诸如接收机，
飞控等设备， 提供多达8路并联输出。
RxA
V
RxB
RxC
既使用UBEC， 又使用信号桥接，
CH1
用于直升机连接陀螺仪与舵机。
CH2
CH3
RD
其他说明
1、 当无刷电调 （ESC） 不具备内置BEC功能时的使用方式： 此时无刷电调不需做任何改动， 只要将UBEC的主电源输入端和电池组并联， 输出端插入接收机任意空闲的通道即可。
2、 当无刷电调 （ESC） 具备内置BEC功能时的使用方式： 此时需将无刷电调自身的BEC输出断开， 也就是将无刷电调和接收机之间的红色连线断开， 然后将UBEC的主电源
输入端和电池组并联， 输出端插入接收机空闲的通道即可。
深圳市中特威科技有限公司
地址:深圳市宝安区西乡街道九围新村冠锋工业园一栋二楼
电话: +�� ��� ��������, ��������
传真:+�� ��� ��������
网址: www.ztwoem.com
邮箱: support@ztwoem.com
Backup Battery
1-2S LiPo (3-9V)
Main Battery
3-18S LiPo (9-80V)
Backup Battery
1-2S LiPo (3-9V)
Main Battery
3-18S LiPo (9-80V)
Backup Battery
1-2S LiPo (3-9V)
Main Battery
3-18S LiPo (9-80V)
