Awex INFINITY II IF2ACS Assembly Instructions

INFINITY II
IF2ACS, IF2ALS
pl
SPECYFIKACJA TECHNICZNA:
- Napięcie zasilania: 220 - 240VAC 50/60Hz, 176 - 275VDC, 24 VDC, 48VDC
- Klasa izolacji: II lub III
- Stopień ochrony: IP40
- Czas pracy w trybie awaryjnym: 1h - 3h
- Napięcie robocze dla źródła światła: 2,8 - 3,3 V
- Znamionowy prąd dla źródła światła: 0,3A - 1A
- Źródło światła: 1W - 2W LED
- Czas ładowania akumulatora: maksymalnie do 24h
- Maksymalny prąd wejściowy na terminalu zasilania: 16A
- Odległość rozpoznawania: 30m
- Napięcie robocze, przy którym projektowana jest izolacja: 1500V
TEMPERATURA OTOCZENIA:
- Autonomiczna: t : 0°C ÷ 40°C
a
- Centralna bateria: t : 0°C ÷ 50°C
a
CECHY CHARAKTERYSTYCZNE:
- Sygnalizacja ładowania akumulatora za pomocą diody LED
- Elektroniczne zabezpieczenie przed rozładowaniem baterii
- Funkcja automatycznego testowania (opcjonalnie)
- Możliwość pracy w trybie awaryjnym lub sieciowo - awaryjnym
- Możliwość zastosowania do systemu monitorowania Rubic
- Możliwość zastosowania do centralnej baterii
- Możliwość zasilania przelotowego
- Montaż natynkowy, opcjonalnie podtynkowy
- Korpus oprawy wykonany z poliwęglanu
- Oprawa może być zasilana ciągle lub nieciągle
- Montaż do powierzchni płaskich
- Oprawa jest wyposażona w moduł, który pozwala zmieniać tryb pracy na awaryjny
ZALECENIA UŻYTKOWE:
Aby zapewnić prawidłową i bezawaryjną prace oprawy należy przestrzegać następujących zasad:
Pakiety akumulatorów muszą współpracować z modułami awaryjnymi. Instalację oprawy powinna
wykonywać odpowiednia osoba, do takich czynności uprawniona.
Po okresie składowania dłuższym niż 3 miesiące należy podłączyć oprawę do zasilania w celu
naładowania akumulatorów. Po zainstalowaniu oprawy powinno nastąpić formatowanie
akumulatora poprzez ciągle ładowanie w okresie 24h i pełne rozładowanie świeceniem. Należy
przeprowadzić trzy pełne cykle formatowania aby uzyskać jak największą pojemność
akumulatora. Raz w roku należy przeprowadzić przegląd techniczny oprawy a zwłaszcza
akumulatora. Ważne jest zachowanie parametrów temperaturowych dla pakietów bateryjnych tj.
od 0 do 55°C. Producent zaleca co kilka cykli ładowania, głębokie rozładowanie baterii do
niskiego poziomu napięcia, a następnie naładowanie do pełna w celu uniknięcia „efektu pamięci".
Zabrania sie jakichkolwiek zmian w konstrukcji układu elektronicznego.
W przypadku gdy oprawa nie zapewnia podtrzymania zasilania dla znamionowego czasu pracy,
nalezy wymienić akumulator. Producent zaleca wymianę akumulatora co 4 lata.
Źródło zasilania awaryjnego nie może być serwisowane przez użytkownika i powinno być
wymienione wyłącznie przez producenta lub jego przedstawiciela serwisowego lub podobnie
wykwalifikowaną osobę.
Źródło światła zastosowane w tej oprawie oświetleniowej powinno być wymieniane wyłącznie
przez producenta lub jego przedstawiciela serwisowego, lub podobnie wykwalifikowaną osobę.
Znamionowy strumień światła w trybie awaryjnym wynosi 100%.
ZALECENIA PRODUCENTA DOTYCZĄCE MONTAŻU:
Zalecany przekrój poprzeczny przewodu zasilającego 1,5 - 2,5mm .
Podczas podłączania baterii zwrócić szczególna uwagę na prawidłową polaryzację „+" i „-".
Najpierw należy podłączyć do modułu baterie, a następnie podłączyć zasilanie
sieciowe. Podczas podłączania przewodów komunikacyjnych zaizolować ekran,
który może prowadzić do zwarcia pozostałych żył komunikacyjnych. Adres oprawy CBS nie może
być zdublowany w obrębie jednego obwodu. Podłączając oprawę do systemu FZLV zachować
polaryzację „+" , „-". Rysunki zamieszczone w instrukcji mogą nieznacznie różnić się od wyrobów
gotowych, w celu poprawnego podłączenia należy postępować zgodnie z naklejką umieszczoną
na oprawie. Należy wybrać schemat podłączenia w zależności od wersji oprawy. W przypadku
montażu oprawy podtynkowo w sufitach podwieszanych należy zapoznać się z zaleceniami
dotyczącymi montażu zawartymi w instrukcji producenta sufitu. Należy nanieść na plan budynku
adres oprawy w miejscu jej instalacji, a także na kartę adresową. Adres znajduje się w opakowaniu
oprawy. Należy zachować ciągłość przewodu ochronnego PE.
WARUNKI GWARANCJI:
Warunkiem uznania gwarancji jest:
- Brak uszkodzeń mechanicznych
- Brak śladów ingerencji osób trzecich w konstrukcję oprawy a zwłaszcza modułu awaryjnego
- Prawidłowa eksploatacja zgodna z zaleceniami
- Prawidłowe podłączenie napięcia zasilającego i pakietu akumulatorowego
TESTOWANIE OPRAWY (opcjonalnie):
- Przycisk testu(opcjonalnie): Istnieje możliwość testowania oprawy za pomocą przycisku testu
umieszczonego w obudowie (opcjonalnie). W momencie podłączenia oprawy do napięcia
zasilającego zapala się zielona dioda sygnalizująca pojawienie się napięcia w układzie
elektronicznym a tym samym ładowanie akumulatora. Wciśniecie przycisku powoduje aktywacje
testu oprawy poprzez przerwę w obwodzie a tym samym symulację zaniku napięcia sieciowego i
przełączenie przez układ elektroniczny w tryb pracy awaryjnej. Podczas pracy awaryjnej dioda
LED przestaje świecić, oprawa jest zasilana z akumulatora. Po zwolnieniu przycisku powraca
napięcie sieciowe rozpoczyna się proces ładowania.
-Auto Test(opcjonalnie): Test A wyzwalany jest automatycznie co 28 dni. Podczas wykonywania
testu A sprawdzane są następujące parametry: wymuszenie pracy awaryjnej oprawy na czas 1
min.
Kontrola prądu rozładowania akumulatora. Test B wyzwalany jest automatycznie co 364 dni.
Podczas wykonywania testu B sprawdzane są następujące parametry: wymuszenie pracy
awaryjnej
oprawy na czas zdeklarowany dla danej oprawy, kontrola prądu rozładowania akumulatora,
kontrola napięcia akumulatora.
Pierwszy test czasu trwania (test sprawdzający) wykona się za każdym razem po włączeniu
zasilania sieciowego i pełnym naładowaniu akumulatora jeżeli wcześniej nastąpiła całkowita
utrata zasilania z obydwu źródeł (nawet chwilowa). Czas od włączenia zasilania do wykonania
testu wynosi maksymalnie 36 godzin ale może się wydłużyć jeżeli wystąpią zaniki napięcia
sieciowego.
-System oświetlenia awaryjnego: Możliwe jest testowanie oprawy przy użyciu Systemu: CBS,
FZLV,
RUBIC. Opis sposobu testowania znajduje się w instrukcji konkretnego systemu.
OGÓLNE WARUNKI GWARANCJI dostępne są na stronie internetowej producenta www.awex.eu.
Zamówiony towar, który wyprodukowany został wg. indywidualnego zamówienia odbiegający od
standardowej oferty firmy Awex nie podlega zwrotowi.

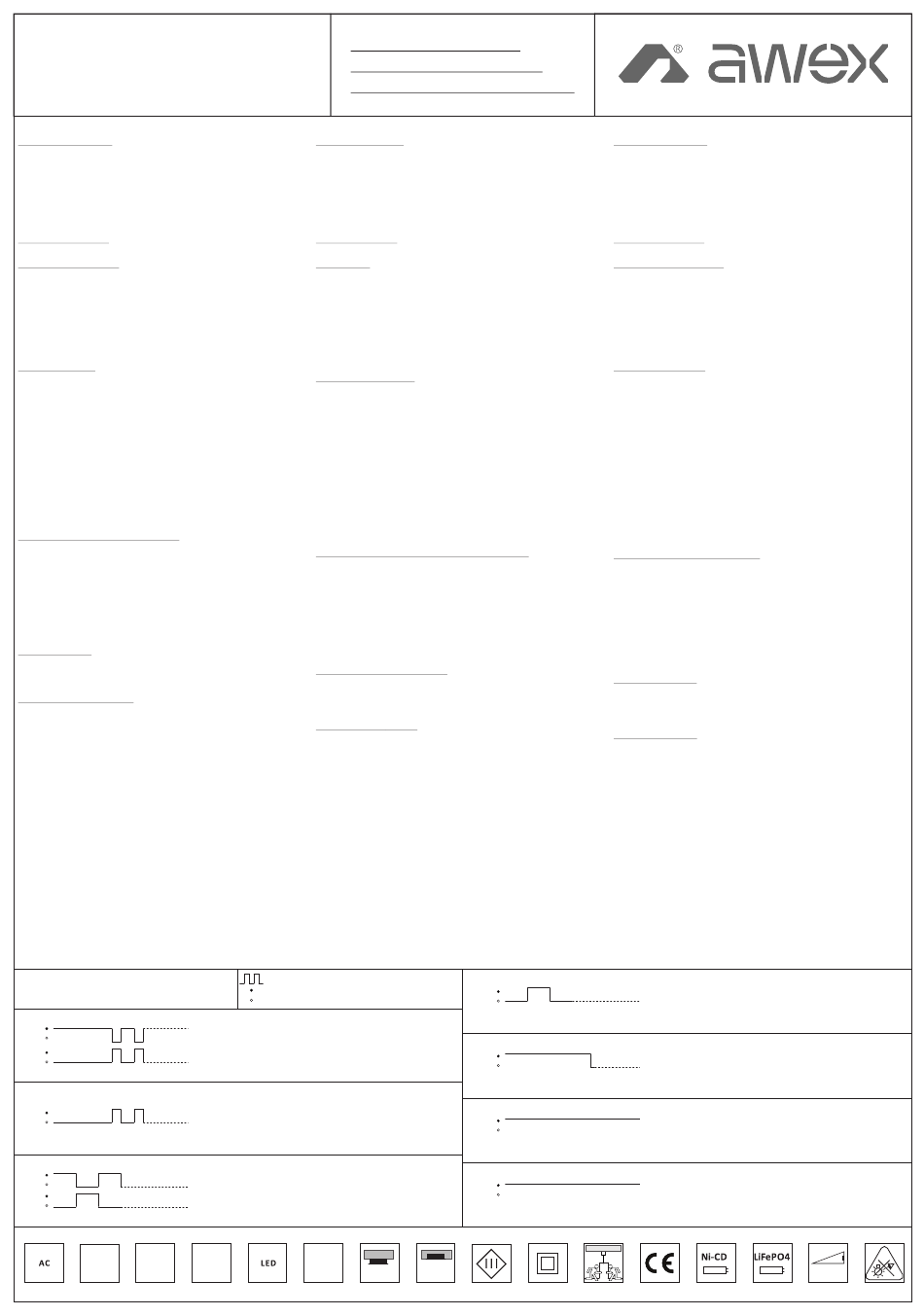

Kolor świecenia wskaźnika LED : G = Zielony, R = Czerwony
LED indicator light colour : G = Green, R = Red
Farbe der LED-Anzeigeleuchte : G = Grün, R = Rot
G
1.
R
1,3s 0,2s 0,3s 0,2s
2. R
1,3s 0,2s 0,3s 0,2s
G
3.
R
0,5s 0,5s 0,5s
220-240V
24V
176-275V
DC
DC
50-60Hz
INSTRUKCJA MONTAŻU
ASSEMBLY INSTRUCTIONS
INSTALLATIONSANWEISUNGEN
TECHNICAL SPECIFICATION
- Supply voltage: 220 - 240VAC 50/60Hz, 176 - 275VDC, 24VDC, 48VDC
- Insulation class: II or III
- Protection level: IP40
- Time of operation in emergency mode : 1h - 3h
- Working voltage for Led module: 2,8 – 3,3V
- Rated current for light source: 0,3A - 1A
- Light source: 1W - 2W LED
- Battery charging time : up to 24h
- Max input current for supply terminal: 16A
- Viewing distance: 30m
- Working voltage at which the insulation is designed: 1500V
AMBIENT TEMPERATURE:
- Self-contained: t : 0°C ÷ 40°C
a
- Central battery: t : 0°C ÷ 50°C
a
MAIN FEATURES:
- Battery charging indication by LED
- Electronic protection against total battery discharge
- Self-test function (optional)
- Operation in emergency or mains and emergency mode available
- Using to Rubic system available
- Using to central battery available
- Possibility of loop-through connection (optional)
- Surface assembly, optional recessed
- Assembly to flat surface
- Polycarbonate body,
- The luminaire can be powered maintained or non maintained
- Controlgear supplied within this luminaire performs the function of
changeover operation from normal to emergency mode
RECOMMENDATIONS FOR USE:
The following rules must be observed to ensure the correct and reliable operation of the fitting:
Battery packs must be compatible with emergency modules. Installation of fitting should be
made by appropriate person which is authorized for such works.
After a period of storage longer than 3 months, connect the luminaire to the power supply in order
to charge the batteries.
After installation of fitting, the formatting of battery must be made while continuous charging for a
period of 24 hours and fully discharging it through lighting. Three full formatting cycles must be
performed to achieve maximum battery capacity. Technical inspection of the fitting and, in
particular, of the battery must be performed once a year. It is important to maintain temperature
parameters for battery packs, i.e. from 0 to + 55°C.
The manufacturer recommends that every few charging cycles, deeply discharge the battery to a
low voltage level, and then fully charge it to avoid the "memory effect".
It is forbidden to make any changes in electronic system design.
If the fitting does not withstand its rated operation time, the battery must be renewed.
It is recommended by the manufacturer to renew the battery every 4 years.
The electric source for safety service is not a user serviceable item and shall only be replaced by
the manufacturer service agent or a similar qualified person.
The light source contained in this luminaire shall only be replaced by the manufacturer or his
service agent or a similar qualified person.
Rated luminous flux in emergency mode amounts to 100%.
2
PRODUCER'S GUIDLINES RELATED TO INSTALLATION PROCEDURE:
Recommended cross-section of the power cord: 1,5 - 2,5mm .
During the battery connection, pay attantion to proper polarisation „+" and „-".
The first of all you have to connect battery to inverter and then connect the mains supply.
During the communication cables connection, pay attantion to isolation of the cable's shield
which can lead to a short circut of the others communication lines. CBS fiting address cannot
be doubled in a single circut. During connection to the FZLV system, keep the proper polarisation
„+" , „-". The drawing enclosed in this instruction may be vary than in the finished products,
to a proper connection follow the instruction enclosed in the label attached on a fitting.
Select the wiring diagram according to the luminaire version. In the case of mounting flush fitting
in suspended ceilings refer to the instructions of installation, included the manufacturer's
instructions ceiling. It is needed to place on a building plan, an fitting's address in a place
of itnstallation, and also in the address card. The address is placed in the fitting's packaging.
The continuity of the PE protective conductor must be maintained.
TERMS AND CONDITIONS OF WARRANTY:
The condition to acknowledge the warranty is:
- No mechanical damage
- No evidence of changes made by third party in fitting design and, in
particular, emergency module
- Proper use, as recommended
- Proper connection of supply voltage and battery pack
TESTING THE FITTING (optional):
Test Button: It is possible to test the fitting using test button placed in the housing (option). At the
time when the supply voltage is connected to the fitting, the green LED lights up indicating
the emergence of voltage in the electronic system and thus the battery charging. By pressing
the button, the test of fitting is activated through an open circuit, and by this the decay
of mains voltage is simulated and the switching over by electronic system to the emergency
operation mode is caused. During emergency operation, the LED is no longer lit,
the fitting is powered from the battery. When the button is released, the mains voltage returns
and the fitting is operated in mains mode, charging process is started.
Auto Test(optional): Test A is run automatically every 28 days. During test A a conversion kit is
switched to emergency mode for 1 minute and the following parameters are checked: control
of battery power discharge, control of battery. Test B is run automatically every 364 days.
During test B a conversion kit is switched to emergency mode for all duration time and
the following parameters are checked: control of battery power discharge, control of minimum
battery voltage.
The first duration test (checking test) will be performed each time the mains power is switched on
and the battery is fully charged if there has been a complete loss of power from both sources
(even temporary). The time between switching on the power supply and the test is max. 36 hours,
but it may be longer if voltage interruptions occur in the mains.
Emergency Lighting System: It is possible to test the luminaire using the system: CBS, FZLV,
RUBIC.
The description of the test method can be found in the manual of the specific system.
GENERAL CONDITIONS OF WARANTY are available on manufacturer' s website at www.awex.eu.
The goods ordered that were manufactured according to the individual order and differ from
the standard offer of Awex may be not returned.
częstotliwość migania, bliniking frequency, blinkfrequenz
świeci, shining, glänzend
nie świeci, not shining, nicht glänzend
Brak komunikacji (RU,RW,RW2);
No communication (RU,RW,RW2);
Keine Kommunikation (RU,RW,RW2);
Brak komunikacji, błąd układu ładowania (RU,RW,RW2);
No communication, charging system error (RU,RW,RW2);
Keine Kommunikation, Ladesystemfehler (RU,RW,RW2);
Błąd źródła światła;
Light source error;
Lichtquellenfehler;
48V
IP40
DC
en
TECHNISCHE SPEZIFIKATION:
- Versorgungsspannung: 220 - 240VAC 50/60Hz, 176 - 275VDC, 24VDC, 48VDC
- Isolationsklasse: II oder III
- Schutzart: IP40
- Betriebsdauer im Notbetrieb: 1h - 3h
- Betriebsspannung für Lichtquelle: 2,8 - 3,3 V
- Nennstrom für Lichtquelle: 0,3A - 1A
- Lichtquelle: 1W - 2W LED
- Akkuladezeit: max. bis 24h
- Maximaler Eingangsstrom am Versorgungsterminal: 16A
- Erkennungsabstand: 30m
- Betriebsspannung, bei dem die Isolierung projektiert wird: 1500V
UMGEBUNGSTEMPERATUR:
- Autonom: t : 0°C ÷ 40°C
- Zentralbatterie: t : 0°C ÷ 50°C.
CHARAKTERISTISCHE MERKMALE:
- LED-Signalisierung Akkuladung
- Elektronische Batterieentladungssicherung
- Automatische Testfunktion (optional)
- Notbetrieb oder Netz- und Notbetrieb möglich
- Verwendung für das Rubic Überwachungssystem möglich
- Verwendung für die Zentralbatterie möglich
- Mitteneinspeisung möglich
- Aufputz- oder alternativ Unterputzmontage möglich
- Leuchtenkörper aus Polycarbonat
- kontinuierliche oder diskontinuierliche Einspeisung der Leuchte möglich
- Montage an flachen Grundflächen möglich
- Leuchte mit einem Modul ausgerüstet, mit dem in den Notbetrieb umgeschaltet werden kann
GEBRAUCHSANWEISUNGEN:
Es sind folgende Regeln zu beachten, um einen richtigen und störungsfreien Betrieb der Leuchte
zu gewährleisten: Die Akku-Sets müssen mit den Notbetriebsmodulen zusammenwirken können.
Die Installation der Leuchte muss durch entsprechende, dazu befugte Person durchgeführt
werden. Schließen Sie die Leuchte nach einer Lagerzeit von mehr als 3 Monaten an das
Stromnetz an, um die Akkus aufzuladen. Nach der Installation der Leuchte ist der Akku im Wege
der Langsamladung über 24h und anschließend vollständiger Entladung durch Leuchten zu
formatieren. Es sind drei volle Formatierungszyklen durchzuführen, um die maximale
Akkukapazität zu erreichen. Einmal im Jahr ist eine technische Inspektion der Leuchte,
insbesondere des Akkus, vorzunehmen. Es sind unbedingt die Temperaturwerte für die
Batteriesets d.h. von 0 bis 55°C einzuhalten.
Der Hersteller empfiehlt, den Akku alle paar Ladezyklen auf ein niedriges Spannungsniveau zu
entladen und anschließend vollständig aufzuladen, um den „Memory-Effekt" zu vermeiden.
Es ist untersagt, jegliche Änderungen in der Konstruktion des elektronischen Systems
vorzunehmen. Sollte die Leuchte die Aufrechterhaltung der Versorgung für die Nennbetriebszeit
nicht gewährleisten, muss der Akku ausgetauscht werden. Der Hersteller empfiehlt es, den Akku
alle 4 Jahre auszutauschen.
Die Stromquelle für den Sicherheitsdienst ist kein vom Benutzer zu wartender Gegenstand und
darf nur vom Kundendienst des Herstellers oder einer ähnlich qualifizierten Person ausgetauscht
werden.
Die Lichtquelle, die in dieser Leuchte eingesetzt wurde, soll nur durch den Hersteller oder seinen
Servicetechniker oder eine vergleichbar qualifizierte Person ausgetauscht werden. Der
Nennlichtstrahl im Notbetrieb beträgt 100%.
MONTAGEANWEISUNGEN DES HERSTELLERS:
2
Empfohlener Querschnitt des Netzkabels: 1,5 - 2,5mm .
Beim Anschließen der Batterie soll auf die richtige „+" und „-" Polarität besonders geachtet
werden. Es ist zuerst die Batterie am Modul und erst danach die Netzversorgung anzuschließen.
Beim Anschließen der Kommunikationsleitungen soll der Schirm abisoliert werden, der zum
Kurzschluss der sonstigen Kommunikationsadern führen kann. Die Adresse der CBS-Leuchte darf
innerhalb eines Kreises nicht verdoppelt werden. Beim Anschließen am FZLV-System ist die „+"
und „-" Polarität einzuhalten. Die Zeichnungen in der Anleitung können von den Fertigprodukten
leicht abweichen. Zum richtigen Anschluss soll man entsprechend dem Aufkleber an der Leuchte
vorgehen. Das Anschlussschema ist je nach der Leuchtenversion auszuwählen. Bei der
Unterputzmontage der Leuchte in den Zwischendecken soll man sich mit den
Montageanweisungen in der Anleitung des Deckenherstellers bekannt machen. Die Adresse der
Leuchte soll in den Bauwerksplan an ihrer Einbaustelle sowie in die Adressenkarte eingetragen
werden. Die Adresse befindet sich in der Verpackung der Leuchte.
Die Durchgängigkeit des PE-Schutzleiters muss erhalten bleiben.
GARANTIEBEDINGUNGEN:
Folgende Bedingungen müssen für die Anerkennung eines Garantieanspruchs erfüllt werden:
- Keine mechanischen Schäden
- Keine Eingriffsspuren von Dritten in die Konstruktion der Leuchte, insbesondere des
Notbetriebsmoduls
- Ordnungsgemäßer Betrieb entsprechend den Anweisungen
- Ordnungsgemäßer Anschluss der Versorgungsspannung und des Akku-Sets
LEUCHTENTEST (optional):
- Testtaste (optional): Es besteht die Möglichkeit, die Leuchte mit der Testtaste am Gehäuse
(optional) zu testen. Beim Anschließen der Leuchte an die Versorgungsspannung leuchtet die
grüne Diode auf, die anzeigt, dass die Spannung im elektronischen System ansteht und somit der
Akku geladen wird. Durch Betätigung der Taste wird der Leuchtentest durch Unterbrechung des
Kreises aktiviert und erfolgt somit die Simulation des Netzspannungsausfalls und die
Umschaltung in den Notbetrieb durch das elektronische System. Im Notbetrieb erlöscht die LED-
Diode,
die Leuchte wird vom Akku versorgt. Nach Loslassen der Taste kehrt die Netzspannung zurück
und beginnt der Ladevorgang.
- Selbsttestfunktion (optional): Der Test A wird automatisch alle 28 Tage ausgelöst. Beim Test A
werden folgende Parameter geprüft: Erzwingung des Leuchten-Notbetriebs für 1 Minute, Kontrolle
des Akku-Entladestroms. Der Test B wird automatisch alle 364 Tage ausgelöst. Beim Test B
werden folgende Parameter geprüft: Erzwingung des Leuchten-Notbetriebs für die für die
jeweilige Leuchte bestimmte Zeit, Kontrolle des Akku-Entladestroms, Kontrolle der
Akkuspannung.
Der erste Dauertest (Prüfungstest) erfolgt jeweils, nachdem die Netzspeisung eingeschaltet und
der Akku voll aufgeladen wurde, wenn zuvor die Versorgung aus beiden Quellen (auch kurzzeitig)
nicht vorhanden war. Die Zeit zwischen dem Einschalten der Netzspannung und der Ausführung
des Tests beträgt maximal 36 Stunden, sie kann jedoch länger werden, falls Spannungsausfälle
auftreten.
- Notbeleuchtungssystem: Es besteht die Möglichkeit, die Leuchte unter Einsatz des Systems:
CBS, FZLV, RUBIC zu testen. Die Beschreibung der Testmethode ist im Handbuch des jeweiligen
Systems zu finden.
ALLGEMEINE GARANTIEBEDINGUNGEN sind auf der Homepage des Herstellers www.awex.eu
zu finden. Die bestellte Ware, die aufgrund einer individuellen, vom Standardangebot der Firma
Awex abweichenden Bestellung hergestellt wurde, unterliegt keinem Rückgaberecht.
4. R
0,5s 0,5s 0,5s
5. G
1,9s 0,1s
6. G
7. R
de
a
a
2
Błąd źródła światła, błąd układu ładowania;
Light source error, charging system error;
Lichtquellenfehler, Ladesystemfehler;
Tryb normalny, ładowanie akumulatora;
Normal mode, battery charging;
Normalmodus, Batterieladung;
Tryb normalny, akumulator naładowany;
Normal mode, battery charged;
Normalmodus, Akku geladen;
Błąd akumulatora;
Battery error;
Batteriefehler;
d=30m
24.1
